Video Assist 5" 3G видеорекордер Blackmagic   

артикул: HYPERD/AVIDA03/5

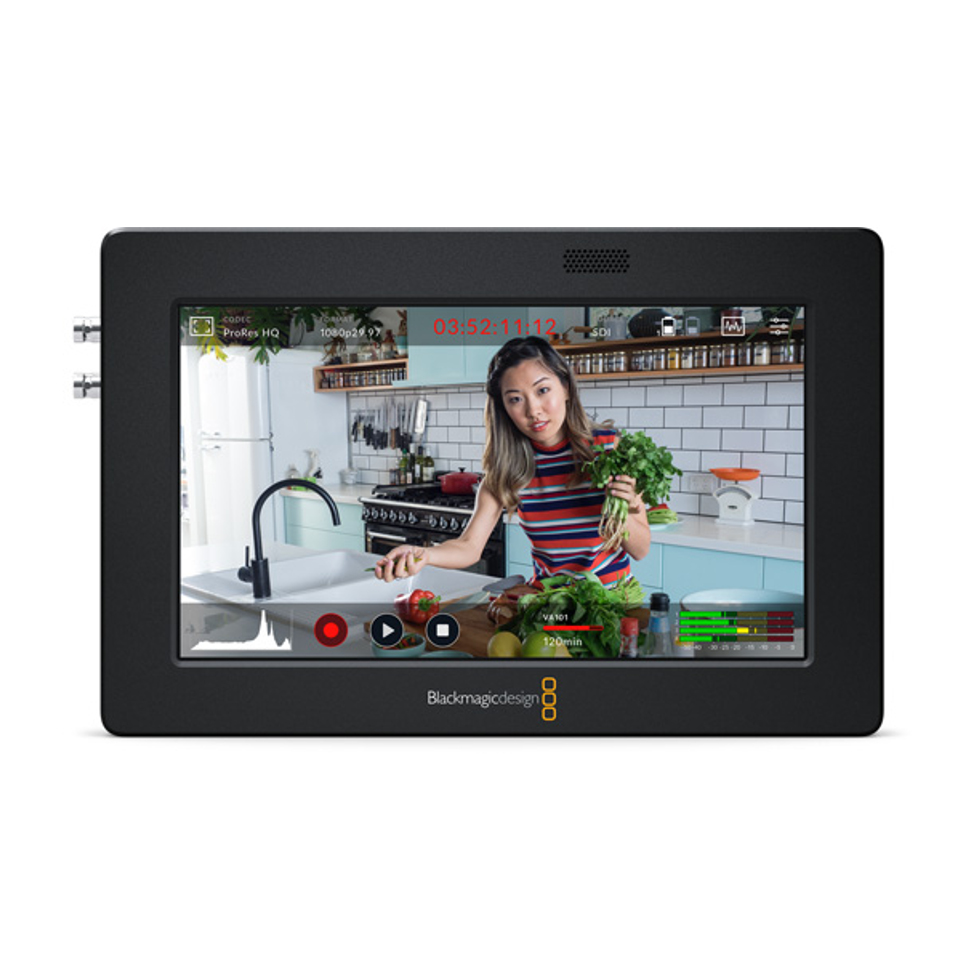

Оригинальный видеорекордер Video Assist 5” 3G Blackmagic.

Blackmagic Video Assist 5" 3G — портативное решение, которое объединяет в себе функционал четырех устройств. Оно может служить для мониторинга изображения и его записи в улучшенном качестве, а также для проверки параметров сигнала и как видоискатель при подключении к любой SDI- или HDMI-камере. Модель позволяет использовать четыре диаграммы, имеет усовершенствованные инструменты помощи при фокусировке, индикатор состояния и встроенные 3D LUT-таблицы. Предусмотрены поддержка форматов до 1080p/60 и совместимость с аккумуляторными батареями серии L для увеличения времени работы.

Совместимые кабели

12G SDI Micro BNC-BNC (F) (black) 0,25 метра кабель (черный) GS-PRO

12G SDI Micro BNC-BNC (F) (black) 0,5 метра кабель (черный) GS-PRO

12G SDI Micro BNC-BNC (M) (black) 0,5 метра кабель (черный) GS-PRO

12G SDI Micro BNC-BNC (M) (black) 1 метр кабель (черный) GS-PRO

C-HM/HM-3 высокоскоростной HDMI кабель (0,9 метров) Kramer

C-HM/HM-6 высокоскоростной HDMI кабель (1,8 метров) Kramer

C-HM/HM-10 высокоскоростной HDMI кабель (3 метра) Kramer

Четыре модели Blackmagic Video Assist

Blackmagic Video Assist 5" 3G

Эта модель поддерживает форматы до 1080p/60 и имеет 5-дюймовый ЖК-экран с выделением контуров, зеброй и функцией условного цвета. Монитор-рекордер оснащен разъемами 3G-SDI и HDMI, а также одним слотом под карту SD для записи в ProRes. Дополнительно предусмотрены такие инструменты, как форма волны, вектороскоп, гистограмма, RGB-дисплей и 3D LUT‑таблицы.

Blackmagic Video Assist 7" 3G

По функционалу 5- и 7-дюймовая модели одинаковы, однако во втором случае монитор-рекордер имеет увеличенный дисплей и парный слот под карты SD для непрерывной записи. Кроме того, здесь предусмотрены два аудиовхода Mini XLR с поддержкой фантомного питания для подключения микрофонов.

Blackmagic Video Assist 5" 12G HDR

Эта модель имеет такой же функционал, как мониторы-рекордеры с поддержкой 3G, однако оснащается более скоростными интерфейсами 12G‑SDI и HDMI для работы с форматами до Ultra HD 2160p/60. Яркий ЖК-дисплей с широкой цветовой гаммой позволяет просматривать HDR-материал и использовать индикаторные диаграммы в HDR-режиме. Силовой разъем снабжен фиксатором, а запись возможна не только на карты SD, но и через USB‑C на флеш‑диски.

Blackmagic Video Assist 7" 12G HDR

По функционалу 5- и 7-дюймовая модели 12G HDR одинаковы, однако во втором случае устройство имеет увеличенный ЖК-дисплей, два слота под карты SD и может сохранять материал на флеш-диск через порт USB‑C. Мониторы-рекордеры Blackmagic Video Assist с поддержкой 12G также позволяют вести запись в Blackmagic RAW при подключении к камерам с поддержкой данного кодека.

Идеальное решение для записи цифрового киноматериала,проверки вещательного сигнала и мониторинга в реальном времени
Благодаря своему широкому функционалу линейка Blackmagic Video Assist подходит для решения самых разных задач. Эти устройства можно подключать к камерам для мониторинга на увеличенном дисплее, записи в современных кодеках, облегчения фокусировки и использования 3D LUT-таблиц. Здесь есть инструменты для проверки технических параметров изображения, которые позволяют контролировать уровни сигнала в условиях вещания и при создании контента в реальном времени. Модели Video Assist обеспечивают вывод уже готовых клипов для воспроизведения рекламных и других роликов в прямом эфире, а также служат для сохранения мастер-копии всей программы или отдельного видеопотока.

Современный дизайн,последние технологии и удобный экран
Устройства линейки Video Assist имеют большой сенсорный экран для управления записью и воспроизведением, проверки технических параметров сигнала и установки фокуса. Обе модели с 7-дюймовым дисплеем оснащаются аналоговыми аудиовходами и двумя слотами под SD-карты для непрерывного сохранения с автоматическим переходом на работу со вторым накопителем. На 12G-модификациях предусмотрены разъемы 12G‑SDI и HDMI с поддержкой Ultra HD, а также порт USB‑C для подключения внешних флеш-дисков. На всех мониторах-рекордерах есть динамик и индикатор состояния (на передней и задней панелях соответственно) плюс гнездо для наушников. Благодаря наличию парного отсека под батареи Sony серии L замену аккумуляторов можно выполнить без остановки съемочного процесса!

Более удобная работа с камеройпри использовании Video Assist
Традиционные камеры предназначены для съемки с плеча, а длительный контакт оператора с видоискателем ведет к снижению уровня комфорта во время работы. Video Assist представляет собой отдельный сенсорный дисплей, который легко расположить наиболее удобным образом с учетом текущих условий, причем к устройству будут иметь доступ разные члены команды, в том числе ассистенты и режиссер. В зависимости от требований проекта можно выбрать модель с 5- или 7-дюймовым экраном. Кроме того, монитор-рекордер имеет целый ряд таких полезных инструментов, как установка фокуса при зуммировании, выделение контуров, зебра, гистограмма, условный цвет, индикаторные диаграммы, маркеры кадра и рамки изображения.

Настраиваемый интерфейс сенсорного экрана
Мониторы-рекордеры Video Assist оснащаются ярким 5- или 7-дюймовым сенсорным экраном, который служит для кадрирования и установки фокуса. Он такжепредназначен для управления воспроизведением, вывода параметров съемки и тайм-кода, индикаторовзвука и гистограммы. Дополнительно можно настроить выделение контуров, отображение имени файла, зебры, условного цвета и рамок. Кроме того, модели линейки поддерживают использование трехмерных LUT-таблиц для применения той или иной цветовой схемы, причем не только во время просмотра материала, но и при его записи. Если сохранение ведут в кодеке Blackmagic RAW, таблица добавляется в метаданные, поэтому ее легко отключить на этапе постобработки.

Двойной слот памяти для непрерывной записи

На мониторах-рекордерах Video Assist можно использовать как обычные карты памяти SD, так и UHS‑II с улучшенными характеристиками. На 7-дюймовой модели предусмотрено два слота, что позволяет менять заполненный носитель непосредственно во время записи. Благодаря небольшому размеру, высокой скорости передачи данных и доступной цене накопители SD и UHS‑II идеально подходят для сохранения трансляций.

Новое качество записи для цифровых камер
По сравнению с камерами потребительского класса, мониторы-рекордеры Blackmagic Video Assist имеют более крупный дисплей и инструменты помощи при фокусировке. Они будут превосходным дополнением и для профессиональной съемочной техники предыдущего поколения, потому что позволяют создавать качественные файлы в современных кодеках (ProRes и DNx, а при подключении к отдельным моделям — дополнительно в Blackmagic RAW). Благодаря этому полученное видео легко обрабатывать во всех приложениях монтажа. Наличие входов HDMI и SDI обеспечивает совместимость с любым оборудованием, в том числе с DSLR.

Большой HDR-экранс сенсорным управлением
Инновационный дизайн программного интерфейса обеспечивает невероятно быстрый доступ ко всем основным настройкам. Монитор-рекордер имеет сенсорный дисплей с миниатюрной временной шкалой, а также кнопки воспроизведения и записи. Для быстрой навигации по материалу посредством протяжки достаточно провести пальцем по экрану. На него выводятся тайм-код, формат видео, состояние накопителя и индикация звука. Дополнительно предусмотрены контроль параметров сигнала, помощь при установке фокуса и экспозиции, выбор настроек, загрузка и сохранение 3D LUT‑таблиц.

Форматы длябыстрой постобработки



Video Assist ведет запись с использованием стандартных форматов открытого типа, поэтому тратить время на перекодирование не придется. Получаемые файлы совместимы со всеми программными продуктами для редактирования видео, в том числе DaVinci Resolve Studio. Мониторы-рекордеры позволяют сохранять 10-битное изображение в ProRes или DNx через HDMI и SDI, а также 12-битный материал в Blackmagic RAW через 12G‑SDI (при подключении HDR-моделей к камерам с поддержкой этого кодека). Для создателей ПО есть бесплатный SDK-пакет, который дает возможность предусмотреть обработку Blackmagic RAW в сторонних приложениях на компьютерах с любой операционной системой.

Запись в Blackmagic RAW на моделях Video Assist 12G HDR
Blackmagic RAW — принципиально новый кодек, позволяющий сохранять исходную информацию с сенсора камеры при подключении монитора-рекордера Video Assist к таким моделям, как Sigma fp, Panasonic LUMIX S1H, LUMIX S5, LUMIX S1, Panasonic AU-EVA1, Nikon Z и Canon C300 MK II. В отличие от H.264, когда из-за высокой компрессии появляются цифровой шум и артефакты, Blackmagic RAW генерирует изображение с превосходной детализацией и цветопередачей на всех этапах производства — от записи до редактирования, грейдинга и создания мастер-копий. Так как параметры съемки фиксируются в метаданных, настройки ISO, баланса белого и экспозиции можно изменить на стадии монтажа. Только Blackmagic RAW сочетает в себе подобные преимущества!

Яркий дисплей с широкой цветовой гаммой на HDR‑моделях
Модели с интерфейсом 12G‑SDI имеют исключительно яркий экран для вывода видео с широким динамическим диапазоном и готовы к работе с HDR-материалом. С такими показателями мониторинг легко вести даже вне помещения в ясный солнечный день. Встроенные индикаторы позволяют контролировать параметры HDR-сигнала, а файлы содержат теги с данными, которые обеспечивают автоматическую настройку SDI- и HDMI-входов при приеме HDR-изображения. Кроме того, предусмотрены поддержка статических метаданных для систем передачи PQ и HLG по ST2084, охват на 100% в формате DCI‑P3, а также соответствие стандартам Rec. 2020 и Rec. 709, определяющим характеристики цветового пространства.

Возможность применения 3D LUT‑таблиц
Материал цифровой съемки часто записывают в логарифмическом цветовом пространстве, чтобы сохранить всю широту динамического диапазона. Такое видео лучше всего подходит для последующего грейдинга, однако при выводе на дисплей оно имеет низкий контраст. Трехмерные LUT-таблицы устраняют эту проблему и позволяют проверить на экране, каким получится изображение после обработки. Их можно применять для целей мониторинга, а также записывать в файлы Blackmagic RAW для использования на этапе постпроизводства. Модели линейки Video Assist поддерживают стандартные 3D-таблицы на основе 17 и 33 координатных точек, а также встроенные, например Extended Video и Film to Video.

Прямой ввод метаданныхдля ускорения монтажа
Для быстрого добавления метаданных предусмотрена специальная табличка. Чтобы ее открыть, достаточно провести пальцем от края сенсорного экрана в горизонтальном направлении. При записи можно использовать автоматическое присвоение соответствующего порядкового номера дублю, а при каждом форматировании карты — следующему тому, поэтому вручную вносить информацию о всех кадрах не нужно. Она полностью сохраняется вместе с файлами и доступна в системах класса DaVinci Resolve.

Многоскоростной интерфейс 12G‑SDI для SD, HD и Ultra HD

Рекордеры работают с большинством популярных стандартов. Имея многоскоростные SDI- и HDMI-разъемы, они позволяют использовать самые разные форматы, от SD (включая NTSC и PAL) до HD, причем во втором случае — с разными видами развертки (720p/50 и 720p/59,94; 1080i/50 и 1080i/59,94; 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94 и 1080p/60; 1080 PsF). На моделях Blackmagic Video Assist 12G дополнительно предусмотрены поддержка Ultra HD до 2160p/59,94 и запись цифрового прогрессивного видео в 2K и 4K DCI с частотой до 25 fps.

Профессиональная работа с многоканальнымSDI- и аналоговым звуком

Blackmagic Video Assist обеспечивает сохранение качественной фонограммы без дополнительного оборудования, причем ее уровень выше, чем у многих камер. В случае работы с форматами на основе SDI можно записывать два, четыре, восемь или 16 каналов звука. Для подключения микрофонов 7-дюймовые модели оснащены парой аналоговых входов XLR с фантомным питанием, которые поддерживают частоту дискретизации 192 кГц с разрядностью 16 и 24 бита. Для контроля уровня есть специальные индикаторы со шкалой VU или PPM. На Blackmagic Video Assist 12G используются последние аудиотехнологии, позволяющие уменьшать шумы и искажения, поэтому полученный материал подойдет для цифрового кино и трансляции по ТВ-сетям.

Интерфейс на 11 основных языках
Устройство имеет пользовательский интерфейс, который доступен на одном из 11 языков, включая английский, китайский, японский, корейский, испанский, немецкий, французский, русский, итальянский, португальский и турецкий. Выбор можно сделать как при первом включении устройства, так и в любое другое удобное время, после чего все меню, функции и опции мониторинга будут отображаться с новой настройкой. Благодаря этому Video Assist идеально подходит для международных команд и локальных проектов в разных странах мира.

Работа с популярнымиприложениями для монтажа
Файлы, записываемые с помощью Blackmagic Video Assist, совместимы со всеми операционными системами и многими программами для монтажа видео. Поскольку материал уже отформатирован под exFAT или HFS+, чтобы получить доступ к нему, достаточно подключить устройство к ПК. Для редактирования, грейдинга, обработки звука и добавления визуальных эффектов идеально подойдет приложение DaVinci Resolve, которое является бесплатным, имеет все необходимые инструменты в едином пакете и поддерживается на Mac, Windows и Linux. Благодаря универсальности создаваемого контента можно использовать и другое ПО, такое как Premiere Pro или Final Cut Pro X.

Четкий дисплей с диагональю 5 или 7 дюймов
Модели Blackmagic Video Assist имеют исключительно четкий монитор и встроенный процессор для проверки отснятого материала с помощью трехмерных LUT-таблиц. Разрешение 5-дюймового дисплея составляет 1920 x 1080, а 7-дюймового — 1920 x 1200 пикселей. Во втором случае выводимые служебные параметры не накладываются на изображение с пропорциями кадра 16:9, обеспечивая полноценный просмотр полученных кадров. На Blackmagic Video Assist 12G HDR яркость экрана с пиковым значением 2500 нт можно настроить для комфортной работы как в помещении, так и на улице. Широкий угол обзора 135º гарантирует хорошую видимость, при этом доступны автоматическая и ручная установка ориентации видео.

Интуитивно понятный интерфейс
Встроенный сенсорный дисплей с малым временем отклика позволяет быстро выполнять настройку устройства и легко управлять им. На Blackmagic Video Assist используется операционная система Blackmagic: чтобы отобразить параметры записи, разрешение, формат, яркость и контрастность, достаточно коснуться экрана или провести по нему пальцем. Аналогичным образом предусмотрен доступ к функции воспроизведения и гистограмме, выводу информации об уровне звукового сигнала, тайм-коде и заряде батареи. Все индикаторы являются полупрозрачными, поэтому можно вести постоянный мониторинг изображения.

Подключение к камерам, проекторам и другому оборудованию
Запись ведется через разъем SDI или интерфейс HDMI, что обеспечивает совместимость практически с любой камерой. Мониторы-рекордеры также имеют сквозной выход, который позволяет выводить текущий сигнал или сохраненное видео вместе со встроенным звуком на внешние экраны. Отслеживать качество аудиодорожки можно с помощью стереогарнитуры, подключенной через гнездо 3,5 мм, или с использованием интегрированного динамика на передней панели. Для питания предусмотрены вход 12 В и сдвоенный аккумуляторный отсек под батареи NP‑F. Модель Blackmagic Video Assist с 7-дюймовым дисплеем дополнительно имеет порт LANC, пару слотов под карты SD/UHS‑II и два микрофонных входа Mini XLR.

Всегда корректное отображение

Все модели Blackmagic Video Assist оснащены встроенным акселерометром, который обеспечивает корректный вывод видео в соответствии с положением дисплея. При использовании устройства на стабилизационной системе или при съемке в особых условиях можно выбрать ручную установку ориентации экрана. Это позволяет размещать монитор-рекордер вверху или внизу обвеса для подключения кабелей наиболее удобным способом.

Разные варианты установки
На верхней и нижней панелях Video Assist есть по три монтажных отверстия диаметром 1/4 дюйма. С их помощью устройство можно установить на камеры и обвесы, чтобы использовать в качестве видоискателя или экрана для просмотра изображения всеми членами съемочной группы. Благодаря стандартному размеру этих отверстий монитор‑рекордер будет совместим с оборудованием других производителей.

Работа от сети или аккумуляторных батарей
Blackmagic Video Assist оснащается универсальным внешним блоком питания 110-240 В, который позволяет работать в любой стране мира. Дополнительно предусмотрены вход 12 В (DC) и возможность установки двух батарей Sony NP-F. Модели Blackmagic Video Assist совместимы со съемными аккумуляторами серии L. Их зарядка выполняется при подключении устройства к источнику переменного тока непосредственно во время съемки, поэтому ее не придется останавливать. В каждом случае вначале полностью используется батарея, имеющая более низкий уровень, а затем — вторая.



Blackmagic OS
Наилучшая среда для продуктивного теле- и кинопроизводства
Video Assist имеет такую же современную операционную систему, как камеры Blackmagic Design. Благодаря интуитивно понятному интерфейсу работа оператора становится исключительно быстрой и удобной. Доступ ко всем самым важным функциям осуществляется одним касанием сенсорного экрана, для облегчения ввода метаданных предусмотрена цифровая табличка, а панель управления на дисплее позволяет мгновенно перейти к общим настройкам, параметрам записи, мониторинга, звука и к 3D LUT-таблицам. Каждый инструмент представляет собой отдельное мини-приложение, что обеспечивает высокую стабильность устройства во время съемки. Кроме того, обновление ПО дает возможность расширять набор используемых опций.

Дисплей с выводом параметров
Мгновенная настройка одним касанием
Сенсорный дисплей позволяет получать быстрый доступ к наиболее важным настройкам, изменять их и выводить полученный материал на монитор в реальном времени. Он служит для отображения такой информации, как разрешение, кадровая частота, кодек, тайм-код, состояние записи, уровни звука и заряд батареи. Эти параметры можно показать или скрыть, проведя пальцем по экрану в вертикальном направлении. Если нужно изменить кодек или громкость, достаточно коснуться соответствующего индикатора. Все элементы интерфейса являются интерактивными, поэтому для доступа к ним больше не придется вести поиск по сложному меню.

Мониторинг на съемочной площадке
Blackmagic Video Assist имеет несколько средств мониторинга, доступ к которым возможен прямо с экрана. При касании соответствующего индикатора открывается меню для включения, отключения и настройки каждого из инструментов. Среди доступных функций — зебра для проверки экспозиции, помощник фокусировки, условный цвет, рамки кадрирования и разные виды сетки.

Цифровая табличка
Прямой ввод метаданных для ускорения постобработки

Для быстрого добавления метаданных предусмотрена специальная табличка. Чтобы ее открыть, достаточно провести пальцем от края сенсорного экрана в горизонтальном направлении. Во время записи камера автоматически присваивает соответствующий порядковый номер дублю, а при каждом форматировании карты — следующему тому. Вся информация сохраняется вместе с файлами и доступна при постобработке в системах класса DaVinci Resolve.

Панель инструментов
Полный контроль с экрана

Все модели Blackmagic Video Assist имеют панель инструментов с простым и понятным программным интерфейсом, который позволяет оператору быстро перейти к любым параметрам. Вкладки «Запись», «Мониторинг», «Аудио», «Настройка» и «Таблицы LUT» обеспечивают удобный доступ ко всему функционалу и выбор нужных опций в несколько касаний. Расположение элементов легко запомнить благодаря группировке по логическому признаку и визуальному оформлению, что значительно ускоряет работу с меню.

Простая подготовка к работе
Мгновенный вывод настроек и их изменение

Вкладка «Запись» позволяет быстро выбирать вход для поступающего сигнала, формат и другие параметры. Чтобы переключиться на разъем SDI или HDMI, достаточно коснуться обозначения соответствующего источника. Если нажать значок Blackmagic RAW, ProRes или DNx, оператору будут предложены доступные варианты данных кодеков. Предусмотрена автоматическая запись как по началу и остановке съемки, так и по тайм-коду. Здесь можно также задать число сохраняемых аудиоканалов и параметры LUT‑таблиц.

Легкая настройка
Контроль изображения при мониторинге

Вкладка «Мониторинг» позволяет выбирать параметры для отображения на сенсорном экране. Можно выводить чистое изображение, использовать зебру, индикацию фокуса и рамки кадрирования. Для установки устройства Video Assist на стабилизаторы есть опция поворота экрана, а для анаморфированного материала предусмотрено растягивание изображения с коэффициентами 1,33; 1,66 и 2,0.

Профессиональный звук
Выбор аудиовхода и настроек мониторинга

Быстрое изменение уровня звука выполняют с помощью интерактивного дисплея, а для полноценного контроля параметров предусмотрена вкладка «Аудио». На ней в качестве источника канала можно выбрать как XLR-вход (микрофон или линейный), так и видео. Кроме того, здесь расположены индикаторы громкости и слайдеры для ее регулировки, а опция аттенюатора позволяет устранять перегрузку. Также имеется функция подачи фантомного питания 48 В на микрофоны без предусилителей.

Настройка
Удобное программное управление

Мониторы-рекордеры позволяют исключительно быстро установить все необходимые для съемки параметры. На вкладке «Настройка» можно задать имя устройства, выставить дату и время, выбрать язык интерфейса, включить светодиодный индикатор и отрегулировать его яркость. Допускается также применение тайм-кода с пропуском и без пропуска кадров. Дополнительно предусмотрены индикация звука, присвоение имен файлам и разные способы работы с сигналом 3G‑SDI (Level A и Level B).

Встроенные 3D LUT-таблицы для HDR
Просмотр с разными цветовыми настройками

Трехмерные таблицы для коррекции цвета позволяют увидеть, каким будет изображение после обработки. Они особенно полезны при использовании формата RAW и динамического диапазона «Фильм», так как в обоих случаях оригинальные кадры имеют низкую контрастность. Этот инструмент помогает оператору и режиссеру оценить качество визуального ряда с учетом дальнейшего грейдинга. Blackmagic Video Assist поддерживает работу с 3D LUT для просмотра материала на сенсорном экране, что делает монитор-рекордер идеальным решением при создании художественного кино и телепередач. Дополнительно имеется возможность загружать и сохранять до 25 собственных 3D LUT-таблиц на основе 33 координатных точек в 7-дюймовой модели и до 20 — в 5‑дюймовой.



Дисплеи
Профессиональные диаграммы
Форма волны, дисплей параметров, гистограмма и вектроскоп для HDR-мониторинга качества сигнала
Все модели Blackmagic Video Assist имеют четыре типа диаграмм: форма волны, RGB-дисплей, вектороскоп и гистограмма. Они предназначены для мониторинга технических параметров сигнала и оценки его качества. Их можно выводить во весь экран, поверх изображения или одновременно с ним. В третьем случае достаточно коснуться значка «картинка в картинке», чтобы появилось небольшое отдельное окно с видео, которое легко расположить в удобном месте. Эти инструменты поддерживают работу с материалом в стандартном и широком динамических диапазонах. Когда на вход поступает HDR-контент, выполняется автоматическая коррекция шкалы.

Мониторинг формы волны
Волнообразный сигнал выводится на ЖК-дисплей в цифровом виде и показывает уровни яркости. По своему расположению они в целом привязаны к соответствующим участкам кадра. Например, если часть неба оказалась засвеченной, это будет заметно в той же горизонтальной позиции, как на графике, который меняется в зависимости от съемочного материала. В контенте с высокой контрастностью полутона могут отсутствовать, однако при невысоких значениях такого параметра основная часть информации сосредоточена внизу. При увеличении усиления кривая поднимется в верхнюю область диаграммы.

Вектороскоп
Вектороскоп показывает интенсивность цвета при контрольном значении 100%, поэтому он идеально подходит для проверки материала, полученного со старых аналоговых пленок. Чтобы отрегулировать настройки внутри квадратных участков шкалы, достаточно воспроизвести участок с тестовой таблицей. Этот инструмент будет полезен и для грейдинга, так как позволяет корректно настраивать баланс белого. При наличии оттенка области тени отклоняются от центра индикатора, и в этом случае наглядный способ представления поможет исправить ситуацию.

RGB-дисплей
Этот дисплей позволяет получить информацию о некорректных уровнях цвета в пространстве RGB при значении 100%, показывая по отдельности полную шкалу красного, зеленого и синего каналов. Когда изображение представлено в подобном виде, проще контролировать цветовой баланс в областях света, полутона и тени, а также удалять нежелательную тонировку. Такая возможность особенно важна во время выполнения грейдинга, потому что некоторое оборудование не обеспечивает сохранение сигнала в заданных границах.

Гистограмма в съемочном стиле
С гистограммой хорошо знакомы графические дизайнеры и операторы камер. Данный инструмент показывает распределение элементов изображения во всем диапазоне цвета и позволяет устранить возникающие погрешности. Кроме того, с его помощью можно увидеть эффект от изменения гаммы. В левой части дисплея сосредоточена информация о темных тонах, в правой части — о светлых. Как правило, она должна находиться в интервале от 0% до 100%, в то время как при недостаточной или избыточной экспозиции наблюдается выход за крайние точки. На этапе съемки важно не допускать некорректных уровней видеосигнала, так как для качественного грейдинга требуется высокая детализация в областях света и тени. Для этого нужно следить за тем, чтобы график располагался между нижним и верхним порогом.

Видеовходы SDI	1 x Micro BNC
Видеовыходы SDI	1 x Micro BNC
Скорость передачи через SDI	270 Мбит/с и 1,5/3/6/12 Гбит/с
Видеовходы HDMI	1
Видеовыходы HDMI	1
Ввод аналогового звука	Нет, только встроенный звук
Вывод аналогового звука	Через один 3,5-мм разъем для наушников
Встроенный динамик	Моно
Размеры дисплея	5 дюймов (1920 x 1080)
Яркость экрана	300 нт
Цветовая палитра экрана	Широкий динамический диапазон P3
Ввод звука через SDI	16 каналов, встроенных в сигнал (через SDI)
Вывод звука через SDI	16 каналов, встроенных в сигнал (через SDI)
Ввод звука через HDMI-вход	Восемь каналов, встроенных в сигнал (через HDMI)
Вывод звука через HDMI-вход	Восемь каналов, встроенных в сигнал (через HDMI)
Дистанционное управление	Нет
Установка SD-карты	Один слот (UHS-II)
Тип носителя	Съемные карты SDXC UHS-II, SDXC UHS-I и SDHC UHS-I. Поддержка карт DS, HS, SDR12, SDR25, DDR50, SDR50 и SDR104.
Подключение к компьютеру	Порт USB‑C для распознавания устройства как веб-камеры, первоначальной настройки, обновления программного обеспечения и управления с помощью Video Assist Utility
Стандарты SDI-видео:
Форматы SD	525i/59,94 NTSC; 625i/50 PAL
Форматы HD	720p/50/59,94/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30 1080i/50, 1080i/59,94; 1080i/60
Интерфейс SDI	В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 425M
Поддержка метаданных через SDI	HD RP188
Дискретизация звука	Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Цветовая субдискретизация	4:2:2 YUV
Цветовое разрешение	10 бит
Цветовое пространство	REC 601, REC 709
Поддержка HDR	HDR10, Hybrid Log Gamma
Скорость передачи данных	Интерфейсы SDI и HDMI поддерживают 270 Мбит/с, 1,5 Гбит/с HD и 3 Гбит/с
Стандарты HDMI-видео:
Форматы SD	525i/59,94 NTSC; 625i/50 PAL
Форматы HD	720p/50; 720p/59,94; 720p/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60 1080i/50, 1080i/59,94; 1080i/60
Цветовое разрешение HDMI	10 бит
Поддержка HDR	HDR10, Hybrid Log Gamma
Защита авторского права	Вход HDMI не позволяет вести сохранение с защищенных источников. Перед записью и распространением материалов необходимо во всех случаях обращаться к правообладателю.
Накопители	Один слот под карты SD UHS‑I для записи в HD
Тип накопителя	Карты SDXC UHS-I и SDHC UHS‑I
Поддерживаемые кодеки	ProRes 422 HQ, ProRes 422, ProRes 422 LT, ProRes 422 Proxy, DNxHD 220x, DNxHD 145, DNxHD 45, DNxHD 220x MXF, DNxHD 145 MXF и DNxHD 45 MXF
Управление:
Управление рекордером	Встроенный сенсорный ЖК‑дисплей с операционной системой Blackmagic для изменения настроек и навигации по меню
Внешнее управление	Запуск/остановка записи через SDI/HDMI и по тайм-коду
ПО в комплекте	Blackmagic OS
Индикаторы:
Диаграммы	Форма волны, RGB-дисплей, вектороскоп, гистограмма
Режимы просмотра	Диаграммы с картинкой в картинке или наложение с регулировкой прозрачности. Форма волны и дисплей параметров с обычной и HDR-шкалой.
Операционные системы	Mac 10.14 Mojave, Mac 10.15 Catalina или более поздняя версия; Windows 8.1 или Windows 10
Питание	Адаптер 12 В для подключения внешнего источника. Совместимость с батареями типа Sony NP‑F (приобретаются отдельно).
Физические размеры
Условия эксплуатации:
Рабочая температура	от 0° до 40° C
Температура хранения	от -20° до 45° C
Относительная влажность	от 0% до 90% (без конденсации)

• Blackmagic Video Assist 5” 3G

• Универсальный блок питания с международными адаптерами

.

---
