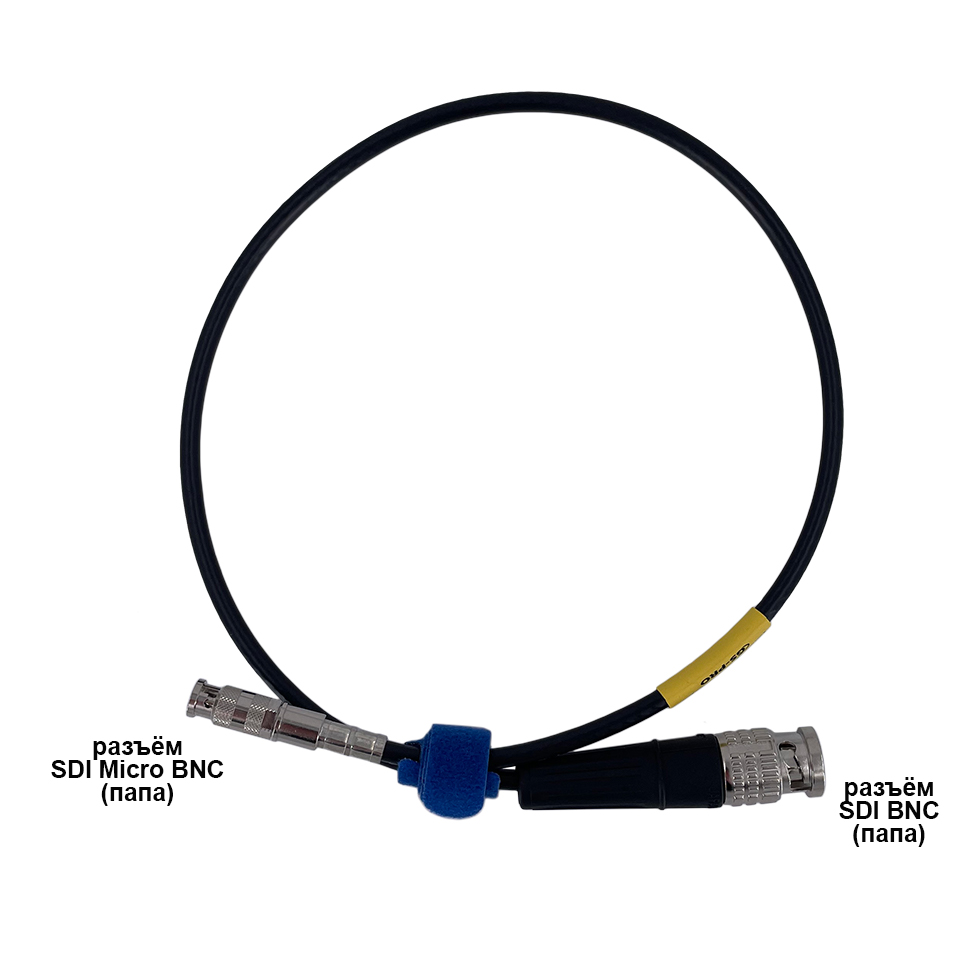

12G SDI Micro BNC-BNC (M) (black) 0,5 метра 4K UHD 2160p60 кабель (черный) GS-PRO   

Предлагаем Вам ознакомиться с нашей технической заметкой «Типы кабели SDI BNC GS-PRO».

Это довольно редкий кабель (не переходник) для соединения оборудования с micro-BNC разъемами и оборудования с обычными BNC-разъемами.

Изготавливается из комплектующих японского и американского производства, с использованием соответствующего японского обжимного и обрезного инструмента Canare.

Гибкий кабель с двойным экраном, использующийся для передачи данных на самых больших скоростях (12G-SDI 4K UHD).

1855A Belden - миниатюрный коаксиальный кабель диаметром 4 мм и диаметром одножильного проводника 0,58 мм. Волновое сопротивление составляет 75Ом. Кабель имеет экран из оригинальной фольги Duofoil® и оплетку из луженой меди на 95% объема. Внешняя оболочка из поливинилхлорида защищает от механических и физических повреждений. Кабель широко используется для передачи данных в видеосистемах. RG тип - Sub-miniature 59/U.

Соответствующие кабелю разъёмы - Canare BCP-A25F и Canare HBCP-D25HD производства Япония.

Canare BCP-A25F - разъём с непревзойдёнными электрическими и механическими параметрами, широко используется как в числе аналоговых, так и цифровых видео форматах. Разъёмы этой серии удовлетворяют высоким требованиям к HD-SDI сигналу, отражённым в SMPTE424M. Это высочайшее качество BNC на рынке. VSWR = 1.1 или меньше, частота сигнала до 2ГГц. Обжим обеспечивает быстрое и надёжное соединение разъёма. Фиксирующий механизм, устроенный в диэлектрике, увеличивает надёжность и тем самым предотвращает сдвиг или разъединение контакта. Золотое покрытие центрального контакта исключает его износ даже после нескольких лет использования. удлинённый дизайн корпуса делает процесс соединения/разъединения быстрым и лёгким. Серия BCP-A специально разработана для конкретного коаксиального кабеля. Разъёмы этой серии минимизируют возвратные потери на частоте 3ГГц. В них остались все преимущества серий BCP-C и BCP-PC, а также внесены изменения для улучшения и удобства в применении в коммутационный индустрии, что в свою очередь немаловажно для современных требований.

Кабельный разъем micro BNC - Canare HBCP-D25HD соответствует самым высоким мировым стандартам качества, что важно для передачи 12G-SDI 4K UHD сигналов. Обжимная конструкция обеспечивает надежную установку. Обжимается на подходящем кабеле с помощью рекомендованных производителем инструментов. Внешний контакт сделан из бериллиевой меди, центральный пин позолоченный. За счет удлиненного корпуса, разъем удобно захватывать пальцами и поворачивать, также на корпусе разъема присутствует специальная метка, которая показывает блокировку разъема.
