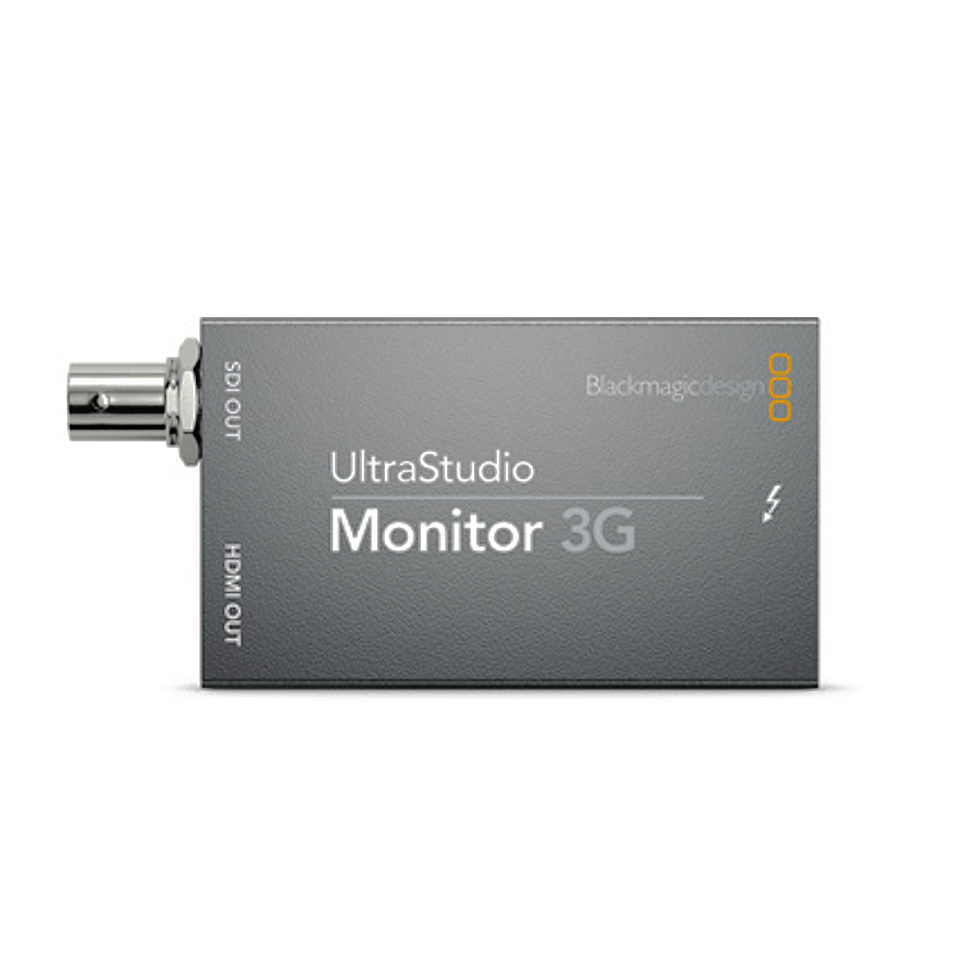

UltraStudio Monitor 3G карта вывода видео Blackmagic   

артикул: BDLKULSDMBREC3G

Оригинальная карта вывода видео UltraStudio Monitor 3G Blackmagic.

Устройство работает только с сертифицированным кабелем Apple Thunderbolt 3 (USB-C).

UltraStudio Monitor 3G — самое портативное решение для вывода видео с компьютера или ноутбука через порт Thunderbolt 3 на устройства с интерфейсами 3G-SDI и HDMI. Оно обеспечивает передачу 10-битного материала вещательного качества из популярных приложений монтажа, включая DaVinci Resolve, Final Cut Pro X, Media Composer и Adobe Premiere Pro CC, а также из систем создания эфирной графики и титров.

Подключение к декам и мониторам

UltraStudio поддерживает самые разные файловые форматы и программные приложения, поэтому решение можно использовать практически с любой профессиональной и бытовой техникой. Интерфейс SDI позволяет подключаться к таким цифровым декам, как HDCAM, HD-D5, HDCAM SR, а также к рекордеру Digital Betacam. Если с материалом необходимо работать на деках предыдущего поколения (например, Betacam SP), можно использовать модель UltraStudio, которая имеет аналоговые разъемы для компонентного видео и балансного звука. Кроме того, композитный интерфейс обеспечивает подключение к старым VHS-видеомагнитофонам. Так как UltraStudio имеет SDI и HDMI, устройство идеально подходит для вывода изображения на экраны вещательных мониторов и проекторов.


Подключение к коммутаторам

UltraStudio легко использовать вместе с коммутатором, потому что устройство поддерживает передачу видео, многоканального звука, тайм-кода и скрытых субтитров по одному SDI-кабелю. Такая конфигурация позволяет сэкономить на дорогих устройствах многоуровневой маршрутизации. UltraStudio выполняет понижающую конверсию, что дает возможность выводить изображение отдельно на SD- и HD-системы. Интерфейс SDI обеспечивает передачу данных с разной скоростью и совместим с новыми моделями в линейке Videohub производства Blackmagic Design, которые способны одновременно работать с несколькими форматами видео.


Подключение к эфирным видеомикшерам

Модели линейки легко подключить к эфирному видеомикшеру. Если в качестве медиаплеера используется UltraStudio 4K, устройство можно использовать для одновременного вывода вырезающего и заполняющего сигналов через двухканальный SDI-выход. Каждый канал поддерживает подключение к двум входам видеомикшера, что позволяет использовать оба вида сигналов для наложения в реальном времени. В комплект поставки входит плагин для загрузки RGB‑графики и альфа-каналов из Photoshop CC, поэтому при работе в прямом эфире будет доступно мгновенное обновление титров. Решение идеально подходит для потоковой трансляции изображения с программного выхода видеомикшера — достаточно соединить его с решением UltraStudio и запустить приложение для онлайн-вещания.

Устройство работает только с сертифицированным кабелем Apple Thunderbolt 3 (USB-C).

Разъемы
Видеовыходы SDI	1
Скорость передачи через SDI	270 Мбит/с; 1,5 Гбит/с и 3 Гбит/с
Вывод звука через SDI	16 каналов, встроенных в сигналы SD и HD
Видеовыходы HDMI	Восемь каналов, встроенных в сигналы SD и HD
Вывод звука через HDMI-выход	Thunderbolt™ 3 (платформы Mac, Windows и Linux)
Поддерживаемые кодеки	AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR и DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes 422 LT, Apple ProRes 422 Proxy, несжатое 8-битное видео 4:2:2, несжатое 10-битное видео 4:2:2, несжатое 10-битное видео 4:4:4
Программное обеспечение в комплекте	Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility и драйвер Blackmagic для Mac OS X и Windows. Media Express, Blackmagic Desktop Video Utility и драйвер Blackmagic для Linux.
Обновление внутреннего ПО	Через программный драйвер, запускаемый в начале работы или через функцию обновления
Программные приложения
Другие поддерживаемые приложения	The Foundry Nuke, Sony Catalyst Production Suite, Tools On Air Just: Play & Live, Magix Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Grass Valley Edius, Softron Mreplay, Telestream Wirecast, Livestream Studio, Resolume Arena, Vegas Creative Software Vegas Pro, VidblasterX Studio и Broadcast, Unimedia Technologies UniplayOne и Uniplay-CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, DevTek Easy Media Suite, Boinx Software MimoLive, StudioCoast vMix, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard и CoralCG, Open Broadcaster Software Studio, Nautilus Studio Nemo3D, Burst Video Webclip2Go, Derivative TouchDesigner, Assimilate Scratch и Live Assist, NewBlue Titler Live и Titler Pro, SGO Mistika, Zoom.
Стандарты SDI-видео
Форматы SD	525i/59,94 NTSC; 625i/50 PAL
Форматы HD	720p/50; 720p/59,94; 720p/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30 1080i/50, 1080i/59,94; 1080i/60
Форматы 2K	2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI; 2Kp/50 DCI; 2Kp/59,94 DCI; 2Kp/60 DCI 2KPsF/23,98 DCI; 2KPsF/24 DCI; 2KPsF/25 DCI; 2KPsF/29,97 DCI; 2KPsF/30 DCI
Интерфейс SDI	В соответствии со стандартами SMPTE 259M, SMPTE 274M, SMPTE 296M, SMPTE 424M, SMPTE 425M A/B и SMPTE ST2108-1
Поддержка метаданных через SDI	RP 188/SMPTE 12M-2 и скрытые субтитры
Дискретизация SDI-звука	Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Частота выборки SDI-изображения	4:2:2, 4:4:4
Цветовое разрешение SDI	8, 10 и 12 бит RGB (4:4:4) в форматах до 1080p/30; 8 и 10 бит YUV (4:2:2) в любых форматах
Цветовое пространство SDI	REC 601, REC 709 и REC 2020
Поддержка HDR на SDI	Упаковка метаданных для систем PQ и HLG
Скорость передачи данных	Видеоинтерфейс SDI позволяет переключаться между SD и HD
Стандарты HDMI-видео
Форматы SD	525i/59,94 NTSC; 625i/50 PAL
Форматы HD	720p/50; 720p/59,94; 720p/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60 1080i/50, 1080i/59,94; 1080i/60
Дискретизация HDMI-звука	Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Частота выборки HDMI-изображения	4:2:2 и 4:4:4
Цветовое разрешение HDMI	10 и 12 бит RGB (4:4:4) в форматах до 1080p/30; 8 бит RGB (4:4:4) и 12 бит YUV (4:2:2) в любых форматах
Настройка интерфейса HDMI	HDMI 2.0a поддерживает Deep Color и HDR. Автоматическая настройка при подключении дисплея.
Цветовое пространство HDMI	REC 601, REC 709 и REC 2020
Поддержка HDR на HDMI	Упаковка метаданных для систем PQ и HLG
Скорость передачи данных	Видеоинтерфейс HDMI позволяет переключаться между SD и HD
Аппаратный кадровый буфер	v210 (10 бит YUV), 2vuy (8 бит YUV), ARGB, BGRA (8 бит RGB), r210 (10 бит RGB), R12B, R12L (12 бит RGB)
Обработка сигналов
Создание эффектов в реальном времени	Поддержка интегрированных эффектов DaVinci Resolve, Final Cut Pro X. Возможность работы с Premiere Pro CC Mercury Playback Engine. Интегрированные эффекты Avid Media Composer.
Преобразование цветового пространства	Аппаратное в режиме реального времени
Физическая установка
Операционные системы	Mac 10.14 Mojave, Mac 10.15 Catalina или более поздняя версия Windows 8.1 и 10 (64-разрядная версия в обоих случаях) Linux
Питание	По кабелю Thunderbolt. Требуется компьютер с портом USB-C (Thunderbolt™ 3).
Условия эксплуатации
Рабочая температура	от 5° до 40° C
Температура хранения	от -20° до 45° C
Относительная влажность	от 0% до 90% (без конденсации)
