Studio Camera 4K Pro видеокамера Blackmagic      артикул: CINSTUDMFT/G24PDF

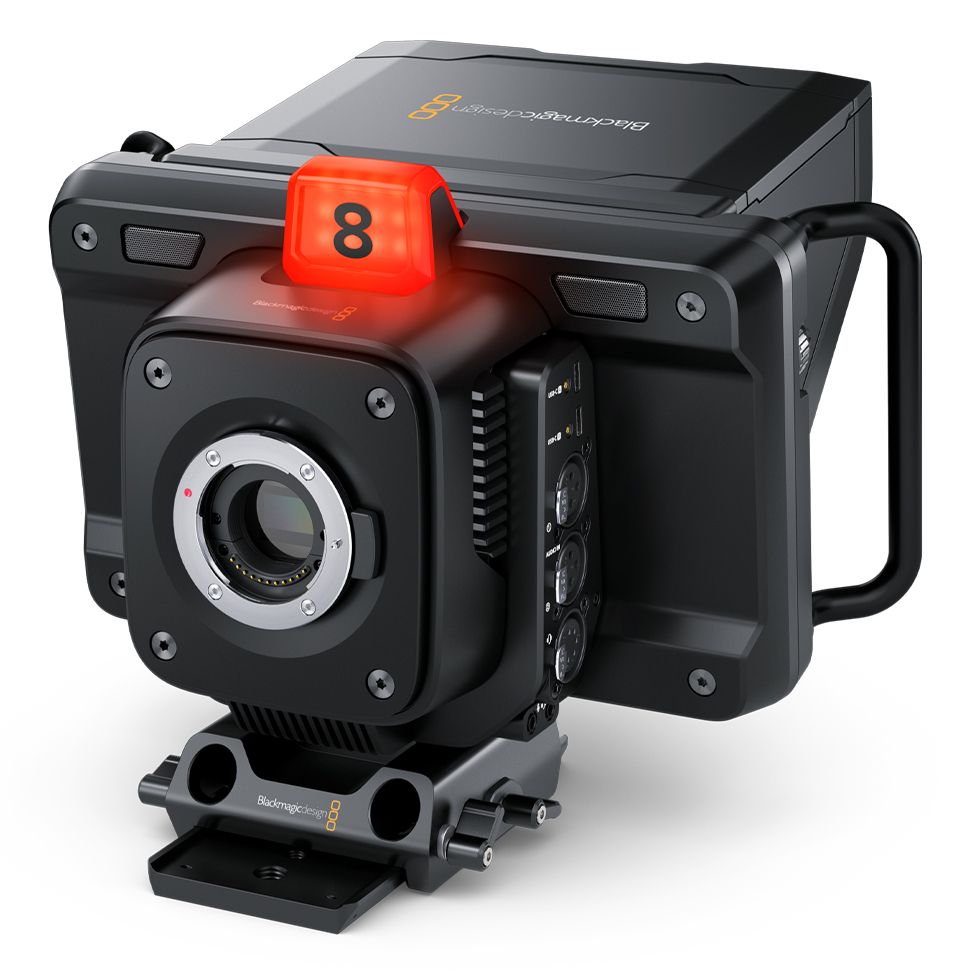

Оригинальная видеокамера Blackmagic Studio Camera 4K Pro

Предназначенная для компоновки с SDI-микшерами в профессиональной среде, модель Blackmagic Studio Camera 4K Pro оснащена разъемами 12G-SDI и 10G Ethernet. Интерфейсы 12G-SDI служат для вывода изображения и передачи обратного программного потока вместе с командами управления, голосовыми сообщениями и Tally-индикацией. Кроме того, есть HDMI-выход с поддержкой функций контроля, а порт 10G Ethernet позволяет использовать одно кабельное соединение для всех нужд как гораздо более доступную альтернативу инфраструктуре по стандарту SMPTE.

Законченное решение для студийной съемки
Blackmagic Studio — линейка самой современной съемочной техники для прямого эфира. Ее модели имеют такой же функционал, как большие телекамеры, но при этом отличаются наличием единого компактного корпуса, а широкий динамический диапазон и технология цветокодировки позволяют получать материал кинематографического уровня. Благодаря настройке ISO до 25 600 изображение будет превосходным в условиях слабого освещения и даже лунной ночью. Также предусмотрены интерком-связь и индикатор состояния, удаленный контроль, встроенный инструмент цветокоррекции и запись в кодеке Blackmagic RAW на USB-диски. Кроме того, дополнительно можно установить устройства для управления фокусом и зумом.

Две модели на выбор

Blackmagic Studio Camera 4K Plus
Предназначенная для работы в паре с микшером ATEM Mini, модель имеет 4K-сенсор, ISO до 25 600, MFT-байонет, HDMI-выход, 7‑дюймовый ЖК-дисплей с блендой, инструмент цветокоррекции и запись на USB.

Blackmagic Studio Camera 4K Pro

Предназначенная для работы с SDI- и HDMI-микшерами, в дополнение к функционалу модели Plus эта камера имеет интерфейсы 12G‑SDI и XLR, более яркий HDR-дисплей, разъем интерком-связи и порт 10G Ethernet IP

Линейка для работы в эфире

Хотя новые модели предназначены для студийного производства, их можно использовать не только с эфирными микшерами. Линейка Studio позволяет вести запись в Blackmagic RAW на USB-диски, а большой 7‑дюймовый видоискатель превосходно подходит для съемки ток-шоу, телевизионного контента, новостей, спортивных передач, образовательных программ, презентаций и даже свадебных церемоний. Яркий дисплей с боковыми ручками, сенсорный экран и аппаратные органы управления обеспечивают комфортную работу в течение длительного времени. Кроме того, камера имеет легкий вес, что делает ее идеальным решением для проектов с частой сменой локаций и материалом разного характера.

Студийная камера с новым дизайном
Крупные вещательные компании используют дорогую и громоздкую съемочную технику, которая в одном корпусе объединяет камеру и видоискатель. Линейка Blackmagic Studio сохраняет в себе преимущества удобной конфигурации, но при этом отличается компактными размерами. Ее модели выполнены из поликарбоната с армированием углеродным волокном. Наличие крупного 7-дюймового дисплея облегчает кадрирование, сенсорный экран дает доступ к настройкам, а круглые ручки позволяют регулировать яркость, контраст и выделение контуров. Дополнительно предусмотрено крепление с монтажной панелью для быстрой установки на штатив.

Качественная съемка при слабом освещении

На камерах высокого класса параметр ISO определяет чувствительность матрицы к свету. Модели линейки Blackmagic Studio дают возможность работать не только при естественном освещении, но и ночью. Усиление от -12 дБ (ISO 100) до +36 дБ (ISO 25 600) позволяет получать кадры с низким уровнем цифрового шума и зернистости при сохранении всего динамического диапазона сенсора. Основная базовая настройка ISO 400 предназначена для обычной съемки в павильоне, тогда как ISO 3200 идеально подходит для затемненных мест. Нужное значение задается самим оператором или в удаленном режиме с видеомикшера (через SDI либо по протоколу управления через порт Ethernet).

Эфирное изображение кинематографического уровня
Сочетание 4K-сенсора и цветокодировки 5-го поколения дает возможность использовать такие же технологии, как на цифровых кинокамерах. Это позволяет получать эфирное изображение кинематографического качества, а встроенный инструмент первичной цветокоррекции, доступный в удаленном режиме с видеомикшера, поднимает его на следующий уровень. Благодаря динамическому диапазону в 13 ступеней области тени и света приобретают дополнительную интенсивность, что делает такой материал идеальным для грейдинга. Матрица с разрешением 3840 x 2160 превосходно подходит для проектов в HD и Ultra HD. Все модели поддерживают кадровую частоту от 23,98 fps до 60 fps.

Работа с доступными фотообъективами
Модели линейки Blackmagic Studio Camera оснащаются MFT-креплением, совместимым с широким рядом фотооптики. Предназначенная для создания снимков высокого разрешения, она обеспечивает превосходное качество изображения, причем ею можно управлять удаленно благодаря наличию активного байонета. Кроме того, предусмотрена установка дополнительных аксессуаров, позволяющих контролировать фокус и зум со штативных рукояток по аналогии с тем, как делают при использовании крупной съемочной техники. За счет этого устраняется дрожание корпуса при выполнении регулировки, и кадрирование проходит в комфортном режиме. У оператора возникает такое же чувство, как при работе с дорогим вещательным B4-объективом!

Большой 7‑дюймовый видоискатель
Видоискатель высокого разрешения имеет диагональ 7 дюймов и существенно облегчает кадрирование. На модели Pro предусмотрен яркий HDR-дисплей, который обеспечивает комфортную работу при солнечном свете. Его можно использовать для вывода параметров записи и состояния, гистограммы и уровней сигнала, выделения контуров и отображения рамок, а также применения 3D LUT-таблиц, когда нужно просмотреть материал в заданной цветовой гамме. Кроме того, сенсорный экран служит для обращения к меню и загрузки конфигурации параметров под разные проекты. В комплект поставки входит бленда, предохраняющая камеру во время транспортировки и совместимая с аналогичным аксессуаром для Blackmagic Studio Viewfinder.

Аппаратное и программное управление

Модели линейки Blackmagic Studio Camera имеют аппаратные и программные органы управления. Круглые ручки с правой стороны корпуса служат для регулировки яркости и контраста, а также выделения контуров, что позволяет точно настроить детализацию в областях света и добиться идеальной фокусировки при зуммировании. С помощью меню три функциональные кнопки слева можно назначить для работы с различными функциями, такими как зебра, условный цвет и LUT-таблицы. Сенсорный экран обеспечивает вывод на дисплей наиболее важной информации во время съемки, выбор нужных параметров и их индивидуальной конфигурации.

Встроенный индикатор состояния
Большой индикатор загорается красным цветом при передаче изображения в эфир, зеленым — при предварительном просмотре материала и оранжевым — во время записи отдельной копии. В комплект поставки входят прозрачные таблички с номерами, которые облегчают идентификацию техники на расстоянии до нескольких метров. Модели линейки Blackmagic Studio поддерживают прием Tally-сигнала, поступающего с видеомикшеров ATEM (через SDI) и ATEM Mini (через HDMI). Благодаря этому режиссер передачи может переключаться между различными ракурсами, а операторы получают информацию о статусе своей камеры с обратным программным SDI-потоком. Такая конфигурация устраняет потребность в сложной кабельной разводке.

Двусторонняя связь с режиссером
В отличие от бытовой съемочной техники, модель Blackmagic Studio Camera 4K Pro имеет SDI-интерфейсы и 5-контактный XLR-разъем на боковой поверхности корпуса для подключения стандартной гарнитуры вещательного класса. Это позволяет режиссеру передачи установить двустороннюю связь с операторами, чтобы координировать их действия в реальном времени и управлять выбором того или иного ракурса. Голосовые сообщения передаются с использованием каналов 15 и 16 в SDI-соединении между камерой и видеомикшером и в обратном программном сигнале. Таким образом, любое SDI-устройство со встроенным звуком может работать как интерком-система.

Разъемы вещательного класса
Камеры линейки Studio имеют большое количество разъемов для подключения к бытовому и вещательному оборудованию: HDMI с поддержкой двусторонней связи, команд управления и запуска записи при работе с микшерами ATEM Mini, гнезда под наушники и микрофоны плюс два порта USB-C. На Blackmagic Studio Camera 4K Pro предусмотрены интерфейсы 12G-SDI и 10G BASE-T Ethernet, а также XLR для голосовых сообщений и ввода балансного звука. Разъем 10G Ethernet служит для передачи видео, Tally-индикации, интерком-потока и питания по одному соединению. Такая структура процесса аналогична требованиям к оптоволокну по стандарту SMPTE, однако для нее достаточно медного кабеля категории 6A.

Четыре способа подключения
Модели линейки Studio можно подключать к другой технике разными способами. Для работы в паре с микшерами ATEM Mini они оснащены HDMI-выходом, который поддерживает индикацию состояния, удаленное управление и запуск записи. На Blackmagic Studio 4K Pro предусмотрены два интерфейса 12G-SDI для совместимости с оборудованием класса ATEM Constellation: один обеспечивает вывод изображения, другой — прием обратного программного сигнала вместе с Tally, голосовыми сообщениями и командами ДУ. Кроме того, есть порт 10G Ethernet для передачи видео и всех остальных потоков, а также питания камеры по одному кабелю категории Cat6A.

Подключение через HDMI Используя HDMI-выход, камеру можно подключить к видеомикшеру ATEM Mini. Дополнительно этот разъем обеспечивает передачу Tally-индикации, команд управления цветокоррекцией и запуск записи.	Подключение через SDI Модель с SDI-интерфейсом обеспечивает передачу изображения, Tally-индикации, команд управления и прием обратного SDI-потока для двусторонней связи между камерой и любым SDI-микшером линейки ATEM.
Подключение через Ethernet Порт 10G Ethernet обеспечивает питание и передачу всех сигналов (изображение, обратный программный поток, Tally-индикация, интерком-связь и команды управления) по одному медному кабелю категории 6A.	Подключение через USB Благодаря большому экрану камера позволяет легко выполнять кадрирование и вести съемку без микшера с сохранением материала в кодеке Blackmagic RAW на USB-накопитель.

Управление камерами через SDI
Все видеомикшеры ATEM компании Blackmagic Design поддерживают протокол управления по SDI-интерфейсу, для чего передают соответствующие команды через свой программный SDI-выход обратно на всю съемочную технику в используемой конфигурации. Это позволяет в удаленном режиме выполнять цветокоррекцию, менять настройки объектива и отображать индикацию состояния — достаточно просто выбрать номер нужной камеры. Модели линейки Blackmagic Studio можно контролировать в том числе с ATEM Mini, потому что HDMI-разъем имеет канал связи для обмена служебной информацией между двумя устройствами. В результате у оператора освобождается время, чтобы полностью сосредоточиться на своей работе.

Доступная альтернатива стандарту SMPTE

Модель Blackmagic Studio 4K Pro позволяет соединить несколько единиц оборудования посредством одного Ethernet-кабеля. Обычно в инфраструктуре с традиционной вещательной техникой применяют дорогостоящее оптоволокно по стандарту SMPTE. На Blackmagic Studio 4K Pro есть встроенный порт 10G Ethernet, который представляет собой более доступную альтернативу. С его помощью осуществляется управление камерой, питание, передача программного и обратного потоков, сообщений двусторонней связи и Tally-сигналов. Студийный конвертер Blackmagic выполняет преобразование материала, поступающего на видеомикшер, и обеспечивает снабжение энергией, что исключает необходимость подключения к электрической розетке.

Порт USB для аксессуаров

Модели линейки Blackmagic Studio оснащены высокоскоростным разъемом USB-C, который позволяет сохранять видео напрямую на внешние диски и подключать различные аксессуары. Благодаря этому камеры способны записывать 12-битные файлы в кодеке Blackmagic RAW для дальнейшего монтажа и грейдинга, причем накопитель можно сразу установить на рабочем компьютере. Дополнительно через порт USB доступно подключение периферийных устройств кадрирования и зуммирования для полного управления объективом, а также снабжение питанием телефона и носителей информации.

Качество записи в Blackmagic RAW
Blackmagic RAW — принципиально новый кодек, позволяющий в полном объеме сохранять исходную информацию с сенсора камеры. Многие форматы (например, H.264) используют значительную компрессию, добавляя цифровой шум и артефакты, при этом первоначальные данные с матрицы теряются навсегда. Blackmagic RAW генерирует реалистичное изображение с непревзойденной детализацией и цветопередачей на всех этапах производства. Так как параметры съемки фиксируются в метаданных, настройки ISO, баланса белого и экспозиции можно изменить позднее в приложении DaVinci Resolve. Файлы имеют небольшой размер, и их обработка выполняется исключительно быстро. Только Blackmagic RAW сочетает в себе подобные преимущества!

Встроенные микрофоны
Модели линейки Blackmagic Studio оснащены интегрированными микрофонами, что значительно ускоряет рабочий процесс. Они обладают устойчивостью к ударам и ветру, поэтому звук отличного качества можно получить в любых условиях. Благодаря размещению по краям экрана разделение стереоканалов выполняется гораздо лучше, чем на обычной видеокамере. Дополнительно предусмотрены разъемы 3,5 мм для подключения наушников и профессиональной аудиотехники. Версия Pro также имеет входы XLR и встроенный динамик для прослушивания обратного программного сигнала.

Высокое качество аудио
Обычно микрофоны размещают рядом со съемочной техникой, и модель Pro оснащена самой лучшей системой записи звука, что особенно важно при удаленной работе. Двухканальные XLR-входы поддерживают линейный сигнал +24 dBu и снабжены предусилителями со сверхнизким значением шума и фантомным питанием 48 В, а показатель эквивалентного входного шума составляет -131 дБВ(A). Кроме того, два аналого-цифровых конвертера с широким динамическим диапазоном 117 дБ обеспечивают высокое качество, необходимое профессионалам. Таким образом, интерфейс камеры имеет даже более низкий уровень шума, чем внешнее оборудование, подключенное через XLR.

Просмотр программного видео
С помощью всего лишь одного нажатия кнопки PGM видоискатель переключается с дисплея камеры на обратный программный поток, поступающий с видеомикшера, а встроенный динамик позволяет отслеживать аудиосигнал. Благодаря этому функционалу во время прямых трансляций операторам доступен для просмотра текущий материал передачи в тот момент, когда их съемочная техника не используется. Даже если специалист находится на большом расстоянии от режиссера эфира, он все равно может следить за происходящими на сцене событиями и оставаться начеку.

Операционная система Blackmagic
Платформа Blackmagic отвечает всем самым современным требованиям и обеспечивает удобный доступ к функционалу. С ее помощью легко выполнять нужную регулировку и включать камеру практически мгновенно. Расположение органов управления и меню такое же, как на других моделях Blackmagic Design, поэтому быстро оперировать всей съемочной техникой на площадке не составит никакого труда. Продуманный интерфейс позволяет простым касанием менять настройки, добавлять метаданные и отображать состояние записи. Дополнительно предусмотрены экранные инструменты фокусировки и экспозиции, поддержка трехмерных LUT-таблиц, вывод HDR-материала, ввод метаданных, передача тайм-кода и сохранение в Blackmagic RAW.

Поддержка 3D LUT-таблиц
Когда в кодеке Blackmagic RAW для сохранения динамического диапазона камеры служит кинематографическая гамма на основе логарифмической кривой, чтобы изображение не выглядело малоконтрастным и блеклым, его можно конвертировать на экране видоискателя с помощью 3D LUT-таблиц. Они устраняют эту проблему благодаря преобразованию визуального ряда непосредственно перед выводом на ЖК-дисплей, что значительно улучшает внешний вид материала. Трехмерные LUT-таблицы остаются в файлах Blackmagic RAW для применения на этапе постобработки, однако без записи в метаданные контента, поэтому их всегда легко отключить, тогда как для использования необходимо активировать соответствующую настройку.

Интерфейс на 11 основных языках
Модели линейки Blackmagic Studio Camera разработаны для использования в самых разных странах мира и имеют интерфейс на 11 языках, включая английский, испанский, итальянский, китайский, корейский, немецкий, португальский, русский, турецкий, французский и японский. Выбор можно сделать как в начале работы над проектом, так и в любое другое удобное время, после чего все опции меню и параметры мониторинга будут отображаться в соответствии с заданной настройкой.

Питание через адаптер или 10G Ethernet

Все модели линейки Blackmagic Studio имеют несколько вариантов подключения к сети. Они оснащены разъемом 12 В постоянного тока с защитой от случайного отсоединения и универсальным блоком питания с пятью различными переходниками для использования в разных странах мира. Кроме того, на Blackmagic Studio Camera 4K Pro и установленные аксессуары предусмотрена подача энергии по Ethernet-кабелю. Благодаря поддержке PoE на Blackmagic Studio Converter нет необходимости подключать оборудование к электрическим розеткам. Такой вариант будет особенно удобен при работе в мобильных условиях.

Дополнительные аксессуары
Настройка фокуса и зума

Благодаря этим аксессуарам доступные по цене фотообъективы становятся настоящей профессиональной оптикой. Они оснащены разъемами USB-C, поэтому совместимы с любой моделью линейки Blackmagic Studio 4K. Каждое устройство имеет два соответствующих порта, поэтому их легко объединить друг с другом, а затем подключить к камере с помощью одного USB-соединения. Удобный дизайн позволяет оператору исключительно точно управлять объективом и выполнять кадрирование, не меняя положения рук. С помощью индивидуальной настройки кнопки можно использовать для назначения самых разных функций. В комплект также входит оснащение для установки данных аксессуаров на рукоятки штатива.

Blackmagic Studio Converter

Порт 10G Ethernet на модели Pro позволяет передавать по одному кабелю видео с камеры и обратное программное изображение, тайм-код, опорный сигнал и Tally-индикацию, голосовые сообщения и команды управления. Подобная конфигурация имеет преимущества оптоволокна по стандарту SMPTE, однако за счет медного Ethernet-кабеля она существенно дешевле. Для приема всех потоков используется студийный конвертер Blackmagic, который также обеспечивает энергоснабжение съемочной техники, поэтому при работе необязательно находиться рядом с источником питания. Полка Blackmagic Universal Rack Shelf дает возможность установить на одно место два таких устройства!

Модели
Современные студийные камеры
Линейка Blackmagic Studio включает в себя две модели, из которых можно выбрать наиболее подходящую. Они позволяют создавать изображение с аналогичными характеристиками, поэтому при смешанном использовании в рамках единого проекта легко обеспечить постоянство визуального ряда. Их отличительной чертой является сочетание камеры и видоискателя в одном исключительно легком корпусе. В каждом случае предусмотрено усиление от -12 дБ (ISO 100) до +36 дБ (ISO 25 600) для качественной съемки в условиях слабого освещения, что дает возможность получать кадры с низким уровнем цифрового шума и зернистости при сохранении всего динамического диапазона сенсора. Кроме того, есть встроенные инструменты цветокоррекции!

Blackmagic Studio Camera 4K Plus
Модель Blackmagic Studio 4K Plus предназначается специально для работы в паре с микшером ATEM Mini. Она представляет собой эфирную камеру высокого класса, но за счет отказа от дорогостоящих разъемов вещательного уровня имеет гораздо более доступную цену. В ее основе лежит интерфейс HDMI, который обеспечивает передачу видео на ATEM Mini в одном направлении и прием команд управления, удаленного запуска записи и Tally-индикации в другом. Такой функционал позволяет очень быстро приготовиться к съемке.

Blackmagic Studio Camera 4K Pro
Предназначенная для компоновки с SDI-микшерами в профессиональной среде, модель Blackmagic Studio Camera 4K Pro оснащена разъемами 12G-SDI и 10G Ethernet. Интерфейсы 12G-SDI служат для вывода изображения и передачи обратного программного потока вместе с командами управления, голосовыми сообщениями и Tally-индикацией. Кроме того, есть HDMI-выход с поддержкой функций контроля, а порт 10G Ethernet позволяет использовать одно кабельное соединение для всех нужд как гораздо более доступную альтернативу инфраструктуре по стандарту SMPTE.

Легкий корпус из углепластика и поликарбоната
Модели линейки Blackmagic Studio изготовлены из армированного углеродным волокном поликарбоната, что делает их не только легкими, но и прочными. Такой корпус будет преимуществом при использовании нескольких единиц съемочной техники в здании театра, на стадионе или в ночном клубе с затрудненным проходом к сцене и пространству за кулисами. Кроме того, для удобного доступа со штативной рукоятки и быстрой подготовки к работе все внешние разъемы камеры расположены сбоку, а бленду можно сложить.

Отчетливый индикатор состояния
Линейка Blackmagic Studio имеет большой встроенный индикатор состояния, чтобы издалека видеть, какое изображение является программным. Для идентификации разных единиц съемочной техники в комплект поставки входят цифровые таблички. На тыльной стороне корпуса, под блендой, находится отдельная сигнальная лампочка, которая хорошо различима при наклоне камеры вниз. Передача Tally возможна через SDI, HDMI или Ethernet. В последнем случае используют студийный конвертер Blackmagic, оснащенный обычными входами GPI.

Встроенный видоискатель
Модели линейки Blackmagic Studio оснащены интегрированным видоискателем Full HD с ярким экраном и широким углом обзора. До настоящего момента только сверхдорогие телекамеры имели конструкцию с подобным элементом, который улучшает качество фокусировки и кадрирования. Для использования вне помещения предусмотрена складная солнцезащитная бленда, причем ее можно без труда снять или заменить аналогичным металлическим аксессуаром для URSA Studio Viewfinder.

Сенсорный экран и аппаратные органы

В динамичной среде телевещания важно иметь мгновенный доступ ко всем органам управления. ЖК-дисплей видоискателя представляет собой сенсорный экран для перехода к нужным параметрам с помощью меню. Также предусмотрены круглые ручки для регулировки яркости и контраста, а выделение контуров позволяет точно выполнить фокусировку. Дополнительно можно задавать целый ряд других настроек, включая цветовую температуру, усиление и уровень звука. Кроме того, есть поддержка обратного программного сигнала и функциональные кнопки.

Популярный байонет Micro Four Thirds
Фотооптика предназначена для материала с высоким разрешением и выпускается в большом количестве, поэтому хорошо подходит для первоклассных ТВ-проектов. Байонет MFT позволяет использовать огромный диапазон объективов самых разных производителей, которые зачастую дают возможность получать изображение вещательного уровня. Если установить дополнительные аксессуары для управления фокусировкой и зумом, рабочий процесс будет таким же, как на профессиональной телекамере.

Разъемы профессионального и бытового класса
Модели Blackmagic Studio имеют стильный дизайн и вместе с тем логически продуманную компоновку разъемов. С правой стороны корпуса находятся все видеовходы и выходы, которые можно соединить со штативной рукояткой, слева — интерфейсы для интерком-связи и ввода звука, а также порты USB. Благодаря такому расположению при подключении наушников можно получить удобную разводку, исключающую переплетение отдельных кабелей.

Штативное крепление
Каждая модель линейки Blackmagic Studio оснащена специальным креплением, поэтому покупать дополнительные принадлежности не нужно. Оно имеет панель для мгновенной установки камеры на штатив, что позволяет после прибытия на локацию очень быстро подготовиться к работе. Кроме того, на нем предусмотрены два монтажных отверстия в горизонтальной плоскости, которые дают возможность использовать рельсовую систему, если требуется обеспечить поддержку таких элементов, как телесуфлер, ND-фильтры или тяжелая оптика.

Постоянный ток, XLR или Ethernet
Линейка Blackmagic Studio оснащается обычным силовым разъемом с фиксирующим кольцом для подключения к сети через адаптер постоянного тока. На модели Pro дополнительно есть 4-контактный XLR-вход, а при использовании студийного конвертера Blackmagic предусмотрено полное питание по одному кабелю Ethernet. В последнем случае камера становится автономной съемочной техникой!

Blackmagic OS
Наилучшая среда для теле- и кинопроизводства
Линейка Blackmagic Studio имеет такую же современную операционную систему, как и цифровая кинокамера URSA Mini Pro 12K. Она отличается быстрым откликом и соответствует техническим требованиям, предъявляемым к оборудованию в области телепроизводства. Доступ ко всем важным функциям осуществляется одним касанием сенсорного экрана, а меню на дисплее позволяет перейти к общим настройкам, параметрам записи, мониторинга и звука, предустановкам и 3D LUT-таблицам. Каждый инструмент запускается как отдельное приложение, что обеспечивает более высокую стабильность ОС и возможность выполнять ее обновление в будущем.

Экранные элементы управления
Дисплей с программными элементами управления позволяет задавать такие параметры, как кадровая частота, значение диафрагмы, угла затвора, баланса белого и ISO, тайм-код и уровни звука. Если нужно изменить какую-либо отдельную настройку, достаточно просто коснуться соответствующего значка. Все элементы интерфейса являются интерактивными, поэтому для доступа к ним не придется вести поиск по сложному меню. Чтобы отобразить или скрыть служебную информацию поверх изображения, нужно провести пальцем по сенсорному экрану видоискателя в вертикальном направлении.

Отображение текущих настроек камеры

Элементы видоискателя Blackmagic Studio Camera имеет ряд средств мониторинга, доступ к которым возможен в несколько простых касаний. При выборе соответствующего значка открывается меню для включения, отключения и настройки зебры, индикации фокуса, рамок кадрирования и сетки разных видов.	Выдержка затвора Линейка Blackmagic Studio Camera имеет самое совершенное управление выдержкой затвора. Эта настройка определяет уровень размытости при съемке движущихся объектов или поправку на меняющиеся условия освещенности. Значение можно выбрать вручную или с помощью подсказок, которые позволяют устранить мерцание.
Диафрагма Эта настройка определяет количество света, проходящего через объектив. При использовании автоматической оптики достаточно коснуться соответствующего значка, чтобы подобрать режим диафрагмы для наилучшей экспозиции. Кроме того, данным значением можно управлять удаленно.	Тайм-код Тайм-код используется при записи, и касанием соответствующего значка можно выбрать одну из опций, в том числе продолжительность, внешний источник или время суток. Когда начинается сохранение, это значение будет отображаться красным цветом.
Усиление Модели линейки Blackmagic Studio Camera имеют широкий динамический диапазон и исключительно хорошую чувствительность в условиях слабого освещения. При касании значка усиления можно подобрать наиболее подходящую настройку ISO с отслеживанием изменений в режиме реального времени.	Баланс белого и оттенок Этот параметр позволяет учесть текущие условия на новой локации. Список доступных опций включает в себя значения цветовой температуры при разном освещении. Баланс белого можно также настроить автоматически с использованием листа картона.

Меню сенсорного экрана
Линейка Studio имеет стильный и понятный интерфейс с такой же визуальной структурой, как у других камер Blackmagic. Это упрощает переход с одной модели на другую, что особенно удобно на проектах со сжатыми сроками. Сенсорный экран обеспечивает быстрый доступ простым касанием ко всему функционалу и полный контроль параметров съемки, сгруппированных на нескольких вкладках: общие настройки и предустановки, запись, мониторинг, аудио и LUT-таблицы. Благодаря подобной унификации меню можно использовать уже сложившуюся структуру рабочего процесса, не тратя время на освоение новых элементов.

Выбор качества записи Вкладка записи позволяет быстро задать тип и уровень компрессии при сохранении изображения в кодеке Blackmagic RAW. Для этого достаточно коснуться соответствующей опции с учетом особенностей текущего проекта. Здесь же можно выбрать настройку динамического диапазона («Видео», «Улучшенное видео» или «Фильм»), которая определяет его характеристики на видеовыходе, тогда как материал в Blackmagic RAW всегда имеет полную информацию о цвете с сенсора. Также предусмотрены использование диска по умолчанию, что удобно при подключении нескольких USB-накопителей, и встраивание 3D LUT-таблицы в метаданные файла braw.	Вывод параметров Вкладка мониторинга позволяет контролировать соответствующие параметры на встроенном видоискателе. Для облегчения работы оператора предусмотрен целый ряд экранных инструментов, в том числе зебра, помощь при фокусировке, рамки кадрирования, условный цвет и границы изображения. Также можно выбрать разрешающую способность камеры и 3D LUT-таблицу для создания той или иной гаммы. Кроме того, есть настройки для изменения режима дисплея. По умолчанию будут показаны индикаторы звука, однако вместо них допускается вывод информации о кодеке и разрешении.
Аудиовходы и мониторинг Линейка Blackmagic Studio Camera предлагает много вариантов создания фонограммы и работы с ней. Уровень можно быстро установить простым касанием соответствующих индикаторов на дисплее, тогда как вкладка «Аудио» обеспечивает полный контроль параметров из экранного меню. Она позволяет задавать источник звука (внутренние микрофоны камеры, вход 3,5 мм или XLR для балансной дорожки), громкость наушников и динамика, усиление сигнала, применение фильтра верхних частот и ряд других настроек. Разъемы XLR поддерживают подачу фантомного питания 48 В, а при использовании моносигнала предусмотрен ввод по одному каналу.	Централизованный контроль настроек На Blackmagic Studio расширенные настройки доступны из единого места, поэтому их не придется искать по длинным спискам меню. Здесь можно задать дату и время, язык интерфейса, параметры тайм-кода и характеристики местной сети энергоснабжения, которые служат для расчета подходящих значений угла затвора. Кроме того, данная вкладка позволяет запрограммировать функциональные кнопки, расположенные с левой стороны видоискателя. По умолчанию они используются для зуммирования, автоматической установки фокуса и диафрагмы. Такое назначение легко изменить в соответствии с личными предпочтениями или при наличии дополнительных аксессуаров, чтобы контролировать целый ряд функций камеры.
Сохранениеи использование предустановок У каждого оператора есть свои предпочтения в использовании настроек, которые часто зависят от характера проекта. Линейка Blackmagic Studio позволяет сохранять и в отдельно взятый момент времени иметь в доступе до 12 индивидуальных конфигураций параметров. Они допускают копирование и перенос на другие камеры с помощью внешнего USB-диска, что дает возможность быстро готовить к работе несколько единиц съемочной техники для создания последовательного визуального ряда или загружать искомую комбинацию в нужный момент. Кроме того, поддерживается импорт предустановок с таких моделей, как Blackmagic Pocket Cinema.	Мониторингс помощью 3D LUT-таблиц Трехмерные LUT-таблицы служат для преобразования гаммы изображения, в том числе при использовании кинематографического динамического диапазона, когда полученный материал имеет низкую контрастность. Таким способом режиссер или оператор контролирует создание визуального ряда в процессе съемки. На Blackmagic Studio с их помощью можно также настроить цветовые характеристики видоискателя при работе над комплексными проектами. Благодаря этому функционалу модели линейки подходят для традиционного производства контента. Они позволяют хранить до 10 индивидуальных таблиц и встраивать в метаданные записываемого файла ту, которая выбрана в текущий момент, а их загрузка выполняется с USB-диска.

Эффективный размер матрицы	17,78 мм x 10 мм (4:3)
Байонет	Активный байонет MFT
Управление оптикой	Установка фокуса, диафрагмы и зума на объективах с поддержкой данной функции
Динамический диапазон	13 ступеней
Базовые значения ISO	Усиление 0 дБ и 18 дБ
Чувствительность при усилении 0 дБ	f11 для 2160p/59,94 f12 для 2160p/50 при 2000 лк с отражением 89,9%
Соотношение сигнал/шум	63 дБ для 2160p
Разрешение съемки	3840 x 2160 (Ultra HD) до 60 кадров/с
Частота кадров	23,98/24/25/29,97/30/50/59,94/60 кадров/с. Специальная частота до 60 кадров/с в Ultra HD.
Фокус	Автоматический фокус на объективах с поддержкой данной функции
Размеры дисплея	7 дюймов (1920 x 1200)
Тип дисплея	Сенсорный ЖК-экран
Яркость экрана	2000 нт
Органы управления	Доступ к основным параметрам на сенсорном дисплее с помощью ручки настроек, кнопка PGM, функциональные кнопки F1, F2 и F3, а также ручки для регулировки яркости, контрастности и выделения контуров изображения
Установка	Два отверстия диаметром 1/4 дюйма для установки на штатив. Одно отверстие диаметром 3/8 дюйма для установки на штатив.
Разъемы
Видеовход SDI	1
Видеовыход SDI	1
Скорость передачи через SDI	1,5/3/6/12 Гбит/с
Видеовыходы HDMI 2.0	1
Ввод аналогового звука	Два аналоговых разъема XLR с переключением между микрофоном и линейным сигналом. Поддержка фантомного питания. Один стереоразъем 3,5 мм. Может использоваться для ввода тайм-кода.
Вывод аналогового звука	Один 5-контактный разъем XLR для двусторонней связи. Одно гнездо 3,5 мм для наушников с микрофоном под штекер TRRS.
Синхровходы	Tri-Sync или Blackburst при использовании с Blackmagic Studio Converter
Вывод звука через SDI	Два канала программного звука, встроенные в сигнал 1.5G/3G/6G/12G-SDI. Двусторонняя связь на каналах 15 и 16.
Дистанционное управление	Удаленное управление камерой через SDI, HDMI и Ethernet
Ethernet	10 Гбит/с
Подключение к компьютеру	Два порта USB Type-C 3.1 Gen 1 (до 5 Гбит/с) для записи на внешний накопитель и подключения аксессуаров фокусировки и зуммирования. Обновление программного обеспечения через порт USB-C A.
Аудио
Микрофон	Встроенный стереомикрофон
Встроенный динамик	Один монофонический динамик
Стандарты и форматы
Форматы SD	Нет
Форматы HD	1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60; 1080i/50; 1080i/59,94; 1080i/60
Форматы Ultra HD	2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60
Интерфейс SDI	В соответствии со стандартами SMPTE 424M, SMPTE 425M level A и level B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 и SMPTE 2082-10
Дискретизация SDI-звука	Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Медиа
Накопители	Два порта расширения USB-C 3.1 Gen 1 для записи материала в кодеке Blackmagic RAW на внешний накопитель
Форматирование накопителя	Поддержка файловых систем exFAT (Windows, Mac) и HFS+ (Mac)
Поддерживаемые кодеки
Кодеки	Blackmagic RAW Constant Bitrate 3:1, Blackmagic RAW Constant Bitrate 5:1, Blackmagic RAW Constant Bitrate 8:1, Blackmagic RAW Constant Bitrate 12:1, Blackmagic RAW Constant Quality Q0, Blackmagic RAW Constant Quality Q1, Blackmagic RAW Constant Quality Q3, Blackmagic RAW Constant Quality Q5
Система записи
Тип носителя	Два порта расширения USB-C 3.1 Gen 1 для записи материала на внешний накопитель
Форматы записи	Blackmagic RAW 3:1, 5:1, 8:1, 12:1, Q0, Q1, Q3 и Q5 с разрешением 3840 x 2160 (Ultra HD) и заданной кадровой частотой
Объем занимаемой памяти	Объем занимаемой памяти рассчитан для частоты 30 кадров/с. 3840 x 2160 (Ultra HD) Blackmagic RAW 3:1 - 127 МБ/с Blackmagic RAW 5:1 - 77 МБ/с Blackmagic RAW 8:1 - 48 МБ/с Blackmagic RAW 12:1 - 32 МБ/с Blackmagic RAW Q0 - 96-190 МБ/с Blackmagic RAW Q1 - 64-153 МБ/с Blackmagic RAW Q3 - 43-109 МБ/с Blackmagic RAW Q5 - 26-64 МБ/с
Управление
Внешнее управление	Аксессуары Blackmagic Zoom Demand и Blackmagic Focus Demand для управления камерой и объективом со штативных рукояток. Протокол Blackmagic Control по SDI- и HDMI-интерфейсу для ДУ при использовании с видеомикшерами ATEM в сочетании с ATEM Software Control или ATEM Advanced Panel. Дает возможность менять настройки фокуса, диафрагмы и зума при наличии совместимых объективов, устанавливать цветовой баланс, управлять индикатором состояния, а также запускать и останавливать запись на внешних носителях через порт расширения USB.
Инструмент цветокоррекции	DaVinci YRGB
Двусторонняя связь и индикаторы Tally
Эфирный индикатор Tally	Один индикатор на передней панели для актеров и ведущих. Один индикатор на задней панели для оператора.
Двусторонняя связь	На SDI-каналах 15 и 16
Программное обеспечение	Blackmagic Camera Setup для Mac и Windows
Питание
Питание	Один адаптер 12 В DC 60 Вт для подключения внешнего источника
Входы питания	Один 5,5-мм разъем 12 В DC с защитой от случайного отсоединения. Один 4-контактный разъем XLR 12 В DC для подключения внешнего источника питания или батареи. Один Ethernet-разъем (RJ-45) для снабжения энергией по технологии PoE от устройств 4-го класса.
Потребляемая мощность	От 26 до 40 Вт при использовании входа питания постоянного тока. От 30 до 46 Вт при использовании порта PoE.
Рабочая температура	от 0° до 40° C
Температура хранения	от -20° до 45° C
Относительная влажность	от 0% до 90% (без конденсации)
