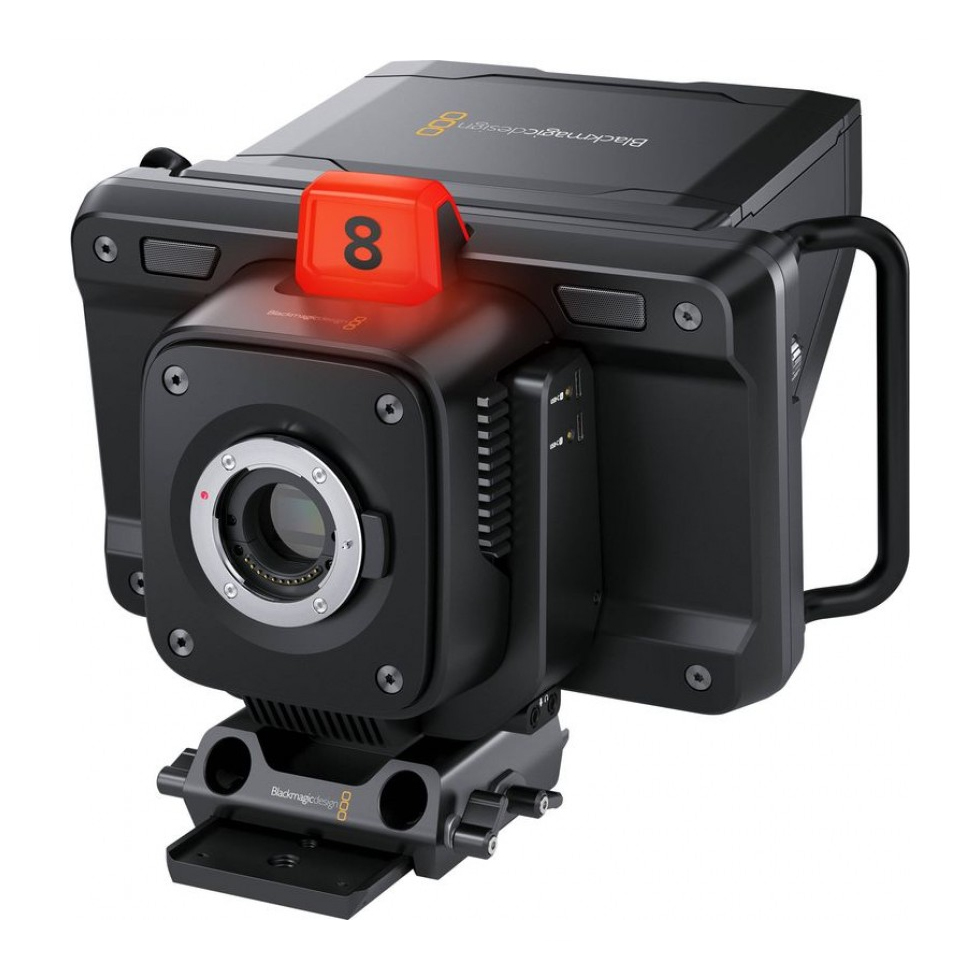

Studio Camera 4K Plus G2 кинокамера Blackmagic   

артикул: BM-CINSTUDMFT-G24PD

Blackmagic Studio Camera

Blackmagic Studio-линейка самой современной съемочной техники для прямого эфира. Ее модели имеют такой функционал, как и большие телекамеры, но при этом отличаются наличием единого компактного корпуса, а широкий динамический диапазон и технология цветового кодирования позволяют получать материал кинематографического уровня. Благодаря настройке ISO до 25 600 изображение будет превосходным в условиях слабого освещения и даже при лунном сиянии. Также предусмотрены интерком-связь и индикатор Tally, удаленный контроль, встроенный инструмент цветовой коррекции, запись в кодеке Blackmagic RAW на USB-диски и функция стриминга. Дополнительно можно установить устройства для управления фокусом и зумом.

Революционный дизайн студийной камеры

Крупные вещательные компании используют дорогую и громоздкую съемочную технику, которая в одном корпусе совмещает камеру и видоискатель. Линейка Blackmagic Studio сохраняет в себе такие преимущества, но при этом отличается очень легким весом и компактными размерами. Ее модели выполнены из поликарбоната с армированием углеродным волокном. Наличие большого 7-дюймового дисплея облегчает кадрирование, сенсорный экран дает доступ к настройкам, а круглые ручки позволяют регулировать яркость, контраст и выделение контуров. Дополнительно предусмотрено крепление с монтажной панелью для быстрой установки на штатив.

Качественная съемка при слабом освещении

На камерах высокого класса параметр ISO определяет чувствительность сенсора к свету. Модели линейки Blackmagic Studio дают возможность работать не только при естественном освещении, но и ночью. Усиление от -12 дБ (ISO 100) до +36 дБ (ISO 25 600) позволяет получать кадры с низким уровнем цифрового шума и зернистости при сохранении всего динамического диапазона сенсора. Базовая базовая настройка ISO 400 предназначена для обычной съемки в павильоне, а ISO 3200 идеально подходит для затемненных мест. Нужное значение задается самим оператором на камере или в удаленном режиме с видеомикшера (через SDI или по протоколу управления через порт Ethernet).

Эфирное изображение кинематографического уровня

Сочетание 4K-сенсора и цветокодировки 5-го поколения дает возможность использовать такие же технологии, как на цифровых кинокамерах. Это позволяет получать эфирное изображение кинематографического качества, а встроенный инструмент первичной цветокоррекции, доступный в удаленном режиме с видеомикшера, поднимает его на следующий уровень. Благодаря динамическому диапазону в 13 ступеней области тени и света приобретают дополнительную интенсивность, что делает такой материал идеальным для грейдинга. Матрица с разрешением 3840 x 2160 превосходно подходит для проектов в HD и Ultra HD. Все модели поддерживают частоту от 23,98 до 60 кадров в секунду.

Работа с доступными фотообъективами

Модели линейки Blackmagic Studio Camera оснащаются креплениями MFT или EF, совместимыми с широким рядом фотооптики. Предназначенная для создания снимков высокого разрешения, она обеспечивает превосходное качество изображения, причем ею можно управлять удаленно благодаря наличию активного байонета. Кроме того, предусмотрена установка дополнительных аксессуаров, позволяющих контролировать фокус и зум со штативных рукояток по аналогии с тем, как делают при использовании крупной съемочной техники. За счет этого устраняется дрожание корпуса при выполнении регулировки, и кадрирование проходит в комфортном режиме. У оператора возникает такое же чувство, как при работе с дорогим вещательным B4-объективом!

Большой 7‑дюймовый видоискатель

Видоискатель высокого разрешения имеет диагональ 7 дюймов и существенно облегчает кадрирование. На модели Pro предусмотрен яркий HDR-дисплей, который обеспечивает комфортную работу при солнечном свете. Его можно использовать для вывода параметров записи и состояния, гистограммы и уровней сигнала, выделения контуров и отображения рамок, а также применения 3D LUT-таблиц, когда нужно просмотреть материал в заданной цветовой гамме. Кроме того, сенсорный экран служит для обращения к меню и загрузки конфигурации параметров под разные проекты. В комплект поставки входит бленда, предохраняющая камеру во время транспортировки и совместимая с аналогичным аксессуаром для Blackmagic Studio Viewfinder.

Аппаратное и программное управление

Модели Blackmagic Studio Camera имеют аппаратные и программные органы управления. Круглые ручки с правой стороны корпуса служат для регулировки яркости и контраста, а также выделения контуров, что позволяет точно настроить детализацию в областях света и достичь идеальной фокусировки при зуммировании. С помощью меню три кнопки слева можно назначить для работы с различными функциями, такими как зебра, условный цвет и LUT-таблицы. Сенсорный экран обеспечивает вывод на дисплей самой важной информации во время съемки, выбор нужных параметров и их индивидуальной конфигурации.

Встроенный индикатор состояния

Большой индикатор загорается красным цветом при передаче изображения в эфир, зеленым — при предварительном просмотре материала и оранжевым — во время записи отдельной копии. В комплект поставки входят прозрачные таблички с номерами, которые облегчают идентификацию техники на расстоянии до нескольких метров. Модели линейки Blackmagic Studio поддерживают прием Tally-сигнала, поступающего с видеомикшеров ATEM (через SDI) и ATEM Mini (через HDMI). Благодаря этому режиссер передачи может переключаться между различными ракурсами, а операторы получают информацию о статусе своей камеры с обратным программным SDI-потоком. Такая конфигурация устраняет потребность в сложной кабельной разводке.

Двусторонняя связь с режиссером

В отличие от бытовой съемочной техники, модели Blackmagic Studio Camera 4K Pro G2 и 6K Pro имеют SDI-интерфейсы и 5-контактный XLR-разъем на боковой поверхности корпуса для подключения стандартной гарнитуры языкового класса. Это позволяет режиссеру передачи установить двустороннюю связь с операторами, чтобы координировать их действия в реальном времени и управлять выбором того или иного ракурса. Голосовые сообщения передаются с использованием каналов 15 и 16 в SDI-соединении между камерой и видеомикшером и в обратном программном сигнале. Таким образом, любое SDI-устройство со встроенным звуком может работать как интерком-система.

Разъемы вещательного класса

Камеры линейки Studio имеют большое количество разъемов для подключения к бытовому и вещательному оборудованию: HDMI с поддержкой двусторонней связи, команд управления и запуска записи при работе с микшерами ATEM Mini, гнезда под наушники и микрофоны плюс два порта USB-C. На Blackmagic Studio Camera 4K Pro предусмотрены интерфейсы 12G-SDI и 10G BASE-T Ethernet, а также XLR для голосовых сообщений и ввода балансного звука. Разъем 10G Ethernet служит для передачи видео, Tally-индикации, интерком-потока и питания по одному соединению. Такая структура процесса аналогична требованиям к оптоволокну по стандарту SMPTE, однако для нее достаточно медного кабеля категории 6A.

Четыре способа подключения

Модели линейки Blackmagic Studio можно подключать к другой технике разными способами. Для работы в паре с микшерами ATEM Mini они оснащены HDMI-выходом, который поддерживает индикацию состояния, удаленное управление и запуск записи. На Blackmagic Studio Camera Pro предусмотрено два интерфейса 12G-SDI для совместимости с оборудованием класса ATEM Constellation: один обеспечивает вывод изображения, другой — прием обратного программного сигнала вместе с Tally, голосовыми сообщениями и командами дистанционного контроля. Кроме того, есть порт 10G Ethernet для передачи видео и всех других потоков, а также питание камеры по одному кабелю категории Cat6A.

Подключение через HDMI Используя HDMI-выход, камеру можно подключить к видеомикшеру ATEM Mini. Дополнительно этот разъем обеспечивает передачу Tally-индикации, команд управления цветокоррекцией и запуск записи.	Подключение через SDI Модель с SDI-интерфейсом обеспечивает передачу изображения, Tally-индикации, команд управления и прием обратного SDI-потока для двусторонней связи между камерой и любым SDI-микшером линейки ATEM.
Подключение через Ethernet Порт 10G Ethernet обеспечивает питание и передачу всех сигналов (изображение, обратный программный поток, Tally-индикация, интерком-связь и команды управления) по одному медному кабелю категории 6A.	Подключение через USB Благодаря большому экрану камера позволяет легко выполнять кадрирование и вести съемку без микшера с сохранением материала в кодеке Blackmagic RAW на USB-накопитель.

Управление камерами через SDI

Все видеомикшеры ATEM компании Blackmagic Design поддерживают протокол управления по SDI-интерфейсу, для чего передают соответствующие команды через свой программный SDI-выход обратно на всю съемочную технику в используемой конфигурации. Это позволяет в удаленном режиме выполнять цветокоррекцию, менять настройки объектива и отображать индикацию состояния — достаточно просто выбрать номер нужной камеры. Модели линейки Blackmagic Studio можно контролировать в том числе с ATEM Mini, потому что HDMI-разъем имеет канал связи для обмена служебной информацией между двумя устройствами. В результате у оператора освобождается время, чтобы полностью сосредоточиться на своей работе.

Доступная альтернатива стандарту SMPTE

Модели Blackmagic Studio Camera 4K Pro G2 и 6K Pro позволяют соединить несколько единиц оборудования с помощью одного Ethernet-кабеля. Обычно в инфраструктуре с традиционной языковой техникой применяют дорогостоящее оптоволокно по стандарту SMPTE. На моделях Blackmagic Studio Camera Pro есть более доступная альтернатива-встроенный порт 10G Ethernet. С его помощью осуществляется управление камерой, питание, передача программного и обратного потоков, сообщений двусторонней связи и Tally-сигналов. Студийный конвертер Blackmagic выполняет преобразование материала, поступающего на видеомикшер, и обеспечивает снабжение энергией, таким образом исключая необходимость подключения к электрической розетке.

Прямая трансляция для глобальных удаленных камер

Теперь вы можете размещать камеры удаленно в любой точке мира, поскольку модели Blackmagic Studio Camera 4K Pro G2 и 6K Pro имеют встроенную функцию прямой трансляции Это означает, что вы можете разместить камеру в удаленном месте, и она может генерировать прямую трансляцию H.264 HD, которая отправляется через Интернет обратно в студию. Просто подключите камеру к Интернету, используя встроенное соединение Ethernet, или вы можете подключить телефон 4G или 5G к порту USB-C для потоковой передачи через удаленные данные! Прямая трансляция принимается в студии с помощью ATEM Streaming Bridge, где она преобразуется обратно в видео для подключения к видеомикшеру. ATEM Streaming Bridge может даже отправлять на камеру отчеты, двустороннюю связь и управление камерой.

Порт USB для аксессуаров

Модели линейки Blackmagic Studio оснащены высокоскоростным разъемом USB-C, который позволяет сохранять видео напрямую на внешние диски и подключать различные аксессуары. Благодаря этому камеры способны записывать 12-битные файлы в кодеке Blackmagic RAW для дальнейшего монтажа и грейдинга, причем накопитель можно сразу установить на рабочем компьютере. Дополнительно через порт USB доступно подключение периферийных устройств кадрирования и зуммирования для полного управления объективом, а также снабжение питанием телефона и носителей информации.

Качество записи в Blackmagic RAW

Blackmagic RAW — принципиально новый кодек, позволяющий в полном объеме сохранять исходную информацию с сенсора камеры. Многие форматы (например, H.264) используют значительную компрессию, добавляя цифровой шум и артефакты, при этом первоначальные данные с матрицы теряются навсегда. Blackmagic RAW генерирует реалистичное изображение с непревзойденной детализацией и цветопередачей на всех этапах производства. Так как параметры съемки фиксируются в метаданных, настройки ISO, баланса белого и экспозиции можно изменить позднее в приложении DaVinci Resolve. Файлы имеют небольшой размер, и их обработка выполняется исключительно быстро. Только Blackmagic RAW сочетает в себе подобные преимущества!

Встроенные микрофоны

Модели линейки Blackmagic Studio оснащены интегрированными микрофонами, что значительно ускоряет рабочий процесс. Они обладают устойчивостью к ударам и ветру, поэтому звук отличного качества можно получить в любых условиях. Благодаря размещению по краям экрана разделение стереоканалов выполняется гораздо лучше, чем на обычной видеокамере. Дополнительно предусмотрены разъемы 3,5 мм для подключения наушников и профессиональной аудиотехники. Версия Pro также имеет входы XLR и встроенный динамик для прослушивания обратного программного сигнала.

Обычно микрофоны размещают рядом со съемочной техникой, и модель Pro оснащена самой лучшей системой записи звука, что особенно важно при удаленной работе. Двухканальные XLR-входы поддерживают линейный сигнал +24 dBu и снабжены предусилителями со сверхнизким значением шума и фантомным питанием 48 В, а показатель эквивалентного входного шума составляет -131 дБВ(A). Кроме того, два аналого-цифровых конвертера с широким динамическим диапазоном 117 дБ обеспечивают высокое качество, необходимое профессионалам. Таким образом, интерфейс камеры имеет даже более низкий уровень шума, чем внешнее оборудование, подключенное через XLR.

Просмотр программного видео

Одним нажатием кнопки PGM видоискатель переключается с дисплея камеры на обратный программный поток, поступающий с видеомикшера, а встроенный динамик позволяет отслеживать аудиосигнал. Благодаря этому функционалу во время прямых трансляций операторам доступен для просмотра текущий материал передачи в тот момент, когда их съемочная техника не используется. Даже если специалист находится на большом расстоянии от режиссера эфира, он все равно может следить за происходящими на сцене событиями и оставаться начеку.

Операционная система Blackmagic

Платформа Blackmagic отвечает всем самым современным требованиям и обеспечивает удобный доступ к функционалу. С ее помощью легко выполнять нужную регулировку и включать камеру практически мгновенно. Расположение органов управления и меню такое же, как на других моделях Blackmagic Design, поэтому быстро оперировать всей съемочной техникой на площадке не составит никакого труда. Продуманный интерфейс позволяет простым касанием менять настройки, добавлять метаданные и отображать состояние записи. Дополнительно предусмотрены экранные инструменты фокусировки и экспозиции, поддержка трехмерных LUT-таблиц, вывод HDR-материала, ввод метаданных, передача тайм-кода и сохранение в Blackmagic RAW.

Поддержка 3D LUT-таблиц

Когда в кодеке Blackmagic RAW для сохранения динамического диапазона камеры служит кинематографическая гамма на основе логарифмической кривой, чтобы изображение не выглядело малоконтрастным и блеклым, его можно конвертировать на экране видоискателя с помощью 3D LUT-таблиц. Они устраняют эту проблему благодаря преобразованию визуального ряда непосредственно перед выводом на ЖК-дисплей, что значительно улучшает внешний вид материала. Трехмерные LUT-таблицы остаются в файлах Blackmagic RAW для применения на этапе постобработки, однако без записи в метаданные контента, поэтому их всегда легко отключить, тогда как для использования необходимо активировать соответствующую настройку.

Интерфейс на 13 основных языках

Камеры линейки Blackmagic Studio разработаны для использования в разных странах мира и имеют интерфейс на 13 языках, включая английский, испанский, итальянский, китайский, корейский, немецкий, польский, португальский, русский, турецкий, украинский, французский и японский. Выбор можно сделать как в начале работы над проектом, так и в любое другое удобное время, после чего все опции меню и параметры мониторинга будут отображаться в соответствии с заданной настройкой.

Питание через адаптер или 10G Ethernet

Все модели линейки Blackmagic Studio имеют несколько вариантов подключения к сети. Они оснащены разъемом 12 В постоянного тока с защитой от случайного отсоединения и универсальным блоком питания с пятью различными переходниками для использования в разных странах мира. Кроме того, на Blackmagic Studio Camera Pro и установленные аксессуары предусмотрена подача энергии по Ethernet-кабелю. Благодаря поддержке PoE на Blackmagic Studio Converter нет необходимости подключать оборудование к электрическим розеткам. Такой вариант будет особенно удобен при работе в мобильных условиях.

Дополнительные аксессуары

Настройка фокуса и Зума

Дополнительно предлагаемые устройства способны превратить доступные по цене фотообъективы в настоящую профессиональную оптику. Они имеют разъемы USB-C и совместимы с любой моделью линейки Blackmagic Studio. Благодаря наличию двух соответствующих портов их легко подключить к камере с помощью одного USB-соединения. Удобный дизайн позволяет оператору исключительно точно управлять объективом и выполнять кадрирование, не меняя положения рук. С помощью индивидуальной настройки кнопки можно использовать для назначения различных функций. В комплект также входят компоненты для установки данных аксессуаров на рукоятки штатива.

Blackmagic Studio Converter

Порт 10G Ethernet на модели Pro позволяет передавать по одному кабелю видео с камеры и обратное программное изображение, тайм-код, опорный сигнал и Tally-индикацию, голосовые сообщения и команды управления. Подобная конфигурация имеет преимущества оптоволокна по стандарту SMPTE, однако за счет медного Ethernet-кабеля она существенно дешевле. Для приема всех потоков используется студийный конвертер Blackmagic, который также обеспечивает энергоснабжение съемочной техники, поэтому при работе необязательно находиться рядом с источником питания. Полка Blackmagic Universal Rack Shelf дает возможность установить на одно место два таких устройства!

Модели

Характеристики камеры
Эффективный размер сенсора 17,78 мм x 10 мм (4:3) Байонет MFT с активным управлением Управление оптикой Установка фокуса, диафрагмы и зума на объективах с поддержкой данной функции Динамический диапазон 13 ступеней Базовые значения ISO Усиление 0 дБ и 18 дБ Чувствительность при усилении 0дБ f11 для 2160p/59,94 f12 для 2160p/50 при 2000 лк с отражением 89,9% Соотношение сигнал/шум 63 дБ для 2160p Разрешение съемки 3840 x 2160 (Ultra HD) до 60 кадров/с	Частота кадров 23,98/24/25/29,97/30/50/59,94/60 кадров/с. Специальная частота до 60 кадров/с в Ultra HD. Фокус Автофокус доступен при использовании совместимых объективов. Размеры дисплея 7 дюймов (1920 x 1200) Тип дисплея Сенсорный ЖК-экран. Яркость экрана 600 нт Элементы управления Доступ к основным параметрам на сенсорном экране и с помощью ручки настроек, кнопка PGM, функциональные кнопки F1, F2 и F3, а также ручки для регулировки яркости, контрастности и выделения контуров изображения Варианты крепления Два отверстия диаметром 1/4 дюйма для установки на штатив. Одно отверстие диаметром 3/8 дюйма для установки на штатив.
Разъемы
Видеовход SDI 1 Видеовыход SDI 1 Скорость передачи через SDI 1,5 Гбит/с, 3 Гбит/с, 6 Гбит/с, 12 Гбит/с Видеовыходы HDMI 1 Аналоговый аудиовход Один стерео разъем 3,5 мм. Может использоваться для ввода тайм‑кода. Аналоговый аудиовыход 1Одно гнездо 3,5 мм для наушников с микрофоном под штекер TRRS.	Синхровходы Программный SDI-вход на камере или на устройстве Blackmagic Studio Converter. SDI-аудиовыход Два канала программного звука, встроенные в сигнал 1,5 G/3G/6G/12G-SDI. Двусторонняя связь на каналах 15 и 16. Дистанционное управление Удаленное управление камерой через SDI, HDMI или Ethernet. Подключение к компьютеру Два порта USB-C 3.1 Gen 1 (до 5 Гбит/с) для записи на внешний накопитель и подключения аксессуаров фокусировки и зуммирования. Обновление программного обеспечения через порт USB-C A.
Аудио
Микрофон Встроенный стереомикрофон. Встроенный динамик Один монофонический
Стандарты
Форматы SD Нет Форматы HD 1080i/50; 1080i/59,94; 1080i/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60 Форматы Ultra HD 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60	Интерфейс SDI SMPTE 292M, SMPTE 424M, SMPTE 425M level A and B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 та SMPTE 2082‑10 Дискретизация SDI-звука Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит) HDMI аудио дискретизация Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Медиа
Медиа Два порта USB-C 3.1 Gen 1 для записи материала в кодеке Blackmagic RAW на внешний накопитель. Форматирование накопителя Поддержка файловых систем exFAT (Windows, Mac) и HFS+ (Mac).
Поддерживаемые кодеки
Кодеки Blackmagic RAW Constant Bitrate 3:1, Blackmagic RAW Constant Bitrate 5:1, Blackmagic RAW Constant Bitrate 8:1, Blackmagic RAW Constant Bitrate 12:1, Blackmagic RAW Constant Quality Q0, Blackmagic RAW Constant Quality Q1, Blackmagic RAW Constant Quality Q3, Blackmagic RAW Constant Quality Q5
Система записи
Тип носителя Два порта USB-C 3.1 Gen 1 для записи материала на внешний накопитель Форматы записи Blackmagic RAW 3:1, 5:1, 8:1, 12:1, Q0, Q1, Q3 и Q5 в Ultra HD 3840 x 2160 при выбранной частоте кадров. Объем занимаемой памяти Объем занимаемой памяти рассчитан для частоты 30 кадров/с. 3840 x 2160 (Ultra HD) Blackmagic RAW 3:1 - 127 МБ/с Blackmagic RAW 5:1 - 77 МБ/с Blackmagic RAW 8:1 - 48 МБ/с Blackmagic RAW 12:1 - 32 МБ/с Blackmagic RAW Q0 - 96-190 МБ/с Blackmagic RAW Q1 - 64-153 МБ/с Blackmagic RAW Q3 - 43-109 МБ/с Blackmagic RAW Q5 - 26-64 МБ/с Объем занимаемой памяти при настройке с постоянным качеством указан ориентировочно. Фактический объем занимаемой памяти полностью зависит от характера съемки.
Управление
Внешнее управление Аксессуары Blackmagic Zoom Demand и Blackmagic Focus Demand для управления камерой и объективом со штативных рукояток. Протокол Blackmagic Control через SDI-и HDMI-интерфейс для дистанционного управления при использовании с видеомикшерами ATEM в комбинации с ATEM Software Control или ATEM Camera Control Panel. Дает возможность изменять настройки фокуса, диафрагмы и сумму при наличии совместимых объективов, устанавливать цветовой баланс, управлять индикатором состояния, а также запускать и останавливать запись на внешних носителях через порт USB. Управление камерой по протоколу HTTP через USB Ethernet, с помощью программного интерфейса REST API при использовании такого инструментария, как REST или Postman.
Управление через сеть
NTP Поддержка сетевого протокола времени позволяет синхронизировать время с выбранным NTP-сервером не подключенной к сети камере. Веб диспетчер данных При подключении к Ethernet-сети веб диспетчер данных позволяет иметь доступ, просматривать, загружать и удалять файлы с подключенного к камере накопителя.	FTP Загрузка файлов с подключенного к камере накопителя по протоколу FTP. SMB Совместное использование файлов по протоколу SMB.
Инструмент цветокоррекции
DaVinci YRGB
Обратная связь и подсчет
Эфирный индикатор состояния Один индикатор на передней панели для актеров и ведущих. Один индикатор на задней панели для оператора. Двусторонняя связь На SDI-каналах 15 и 16
Программное обеспечение
Blackmagic Camera Setup для Mac и Windows.
Операционные системы
Mac 12.0 Monterey, Mac 13.0 Ventura или более поздняя версия	Windows 10 (64-разрядная версия)
Питание
Питание Один внешний адаптер 12 В (DC) 60 Вт Входы питания Один 5,5-мм разъем 12 В (DC) с защитой от случайного отсоединения Потребляемая мощность От 15 до 22 Вт
Дополнительные аксессуары
Blackmagic Focus Demand Blackmagic Zoom Demand Видеомикшеры ATEM Mini Видеомикшеры ATEM Television Studio HD и HD Pro
Физические размеры
Условия эксплуатации
Рабочая температура 0° до 40° C (32° до 104° F) Температура хранения от -20° до 45° C	Относительная влажность от 0% до 90% (без конденсации)

Комплект поставки

---

• Blackmagic Studio Camera 4K Plus G2

• Солнцезащитная бленда для Blackmagic Studio Camera

• Штативное крепление с 15-мм отверстиями для рельсовой системы


• Пылезащитная крышка для объектива

• Блок питания 12 В (DC) с фиксирующим разъемом и международными адаптерами
