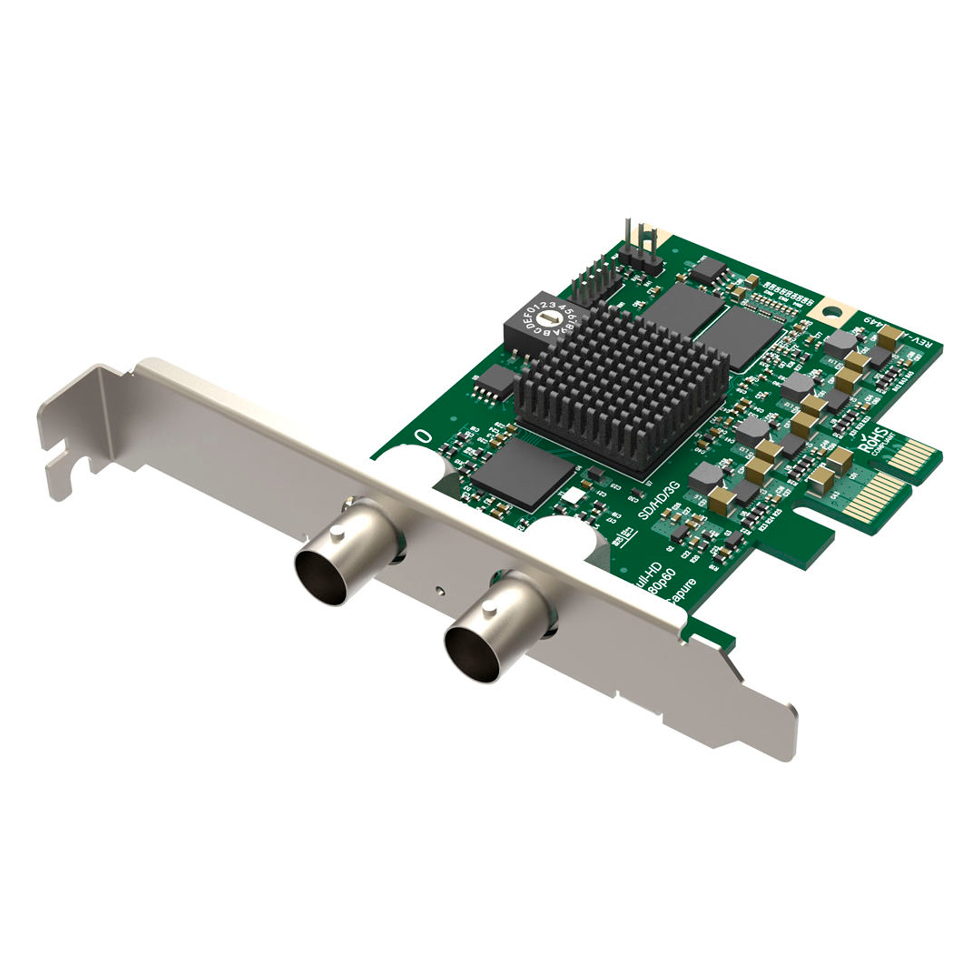

Pro Capture SDI внутренняя плата захвата Magewell            артикул: 11050

Оригинальная плата Pro Capture SDI Magewell.

Pro Capture SDI - плата захвата SDI видео и аудиосигналов, включаемая в слот PCIe 2.0 компьютера, поддерживающая разрешение до 2048х2160, совместимая с Windows, Linux, macOS.

Может захватывать следующие сигналы:

• SD/HD/3G/2K SDI + встроенное аудио
• Работа в режиме проходного интерфейса для сигналов: SD/HD/3G/2K SDI + встроенное аудио

• Поддерживаемые ОС
•     Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
•     Linux (V4L2 kernel driver source code under NDA, supports x86, x64 & arm architecture)
•     OS X 10.9–10.11
•     macOS 10.12
• Поддерживаемые API
•     Windows
•         DirectShow
•         DirectKS
•         Wave API/DirectSound/WASAPI
•     Linux
•         V4L2
•         ALSA
• Поддерживаемое ПО
•     VLC
•     VirtualDub
•     OBS
•     xSplit
•     vMix
•     VidBlaster
•     Wirecast
•     Microsoft Media Encoder
•     Adobe Flash Media Encoder
•     Любое другое программное обеспечение для кодирования / потоковой передачи DirectShow / V4L2
• Входные интерфейсы
•     BNC
•         SD/HD/3G SDI
• Интерфейс подключения к компьютеру
•     PCIe Gen2 x1
• Проходные интерфейсы
•     BNC (сквозной канал SDI)
• Функции ввода
•     Поддержка разрешения входного видеосигнала до 2048 × 2160 пикселей
• Функции SDI
•     Встроенный кабельный эквалайзер, поддерживающий длину кабеля до 230 м для сигналов HD
•     Поддержка стандартов SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS
•     Поддержка режима 2K (2048 × 1080)
•     Поддержка выборки RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
•     Поддержка 10/12-битной глубины цвета
•     Поддержка извлечения идентификатора полезной нагрузки SMPTE 352
•     Поддержка до 8-ми (моно) аудиоканалов на частоте 48 кГц (каналы 1-8 из 16 доступных в спецификации SDI)
•     Поддержка извлечения информации о звукообразовании и данных о состоянии канала
•     Ограниченная поддержка 3Gb-DS: можно захватить только первый поток
•     Ограниченная поддержка для захвата первой линии связи двухканальных интерфейсов:
•         YCbCr 4:2:2 10-бит 1080p 50/59.94/60: захват как 1080i 50/59.94/60
•         YCbCr 4:4:4 10-бит: захват как 4:2:2
•         RGB 4:4:4: суб-выборка R/B
• Форматы видеозахвата
•     Поддержка захвата изображения разрешением до 2048 × 2160 пикселей
•     Поддержка частоты кадров захвата до 120 кадров в секунду (фактическая частота кадров захвата может быть ограничена полосой пропускания интерфейса PCIe и при более высоких разрешениях изображения - выше 1280 × 1024 - встроенными часами для обработки видеосигналов, например, максимальной частотой кадров при 1920 × 1080 = ~ 80 кадров в секунду.)
•     Поддержка форматов записи 4:2:0, 8 бит: NV12, I420, YV12
•     Поддержка 4:2:2 8-битных форматов захвата: YUY2, YUYV, UYVY
•     Поддержка 4:4:4 8-битных форматов захвата: V308, IYU2, V408, BGR24, BGR32
•     Поддержка 4:4:4 10-битных форматов захвата: V410, Y410
•     Дополнительные форматы захвата поддерживаются с помощью Pro Capture SDK для DirectKS
• Возможности видеообработки
•     Два видеопроцессора с пропускной способностью ~ 180 Мпикселей/с для каждого
•     Полная 10-битная обработка видео
•     Обрезка видео
•     Масштабирование видео
•     Деинтерлейсинг видео
•         Слияние
•         Слить верхнее и нижнее поле
•         Только верхнее поле
•         Только нижнее поле
•     Преобразование пропорций видео
•         Автоматический или ручной выбор входного формата
•         Автоматический или ручной выбор коэффициента захвата
•         Три режима преобразования пропорций: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
•     Преобразование цветового формата видео
•         Автоматический или ручной выбор входного цветового формата и диапазона квантования
•         Автоматический или ручной выбор формата захвата, диапазона квантования и диапазона насыщения
•         Поддержка форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
•         Поддержка ограниченного или полного диапазона квантования
•         Поддержка ограниченного, полного и расширенного диапазона насыщенности
•         Преобразование частоты кадров видео
•     Композиция видео OSD
•         Поддержка PNG-изображения OSD (до 2048 × 2160)
•         Поддержка динамической загрузки изображения RGBA OSD через SDK
• Поддержка нескольких карт на систему
•     Поддержка нескольких карт, подключенных к одной системе
•     Встроенный поворотный переключатель для установки номера карты, с 16-ю позициями от 0 до F
•     В дереве аппаратного устройства системы отобразится «01: Pro Capture SDI», когда поворотный переключатель установлен в 1 и т. д.
•     Названия видео и аудио устройств, отображаемые в вашем программном обеспечении, будут включать номер карты (установленный поворотным переключателем)
• Несколько потоков захвата
•     Неограниченные потоки захвата для любого входного канала
•     Независимые: обрезка, соотношение сторон, цветовой формат, разрешение, частота кадров, деинтерлейсинг и цветовые настройки для каждого отдельного потока
• Поддержка сверхнизкой задержки
•     Задержка 64-х видеолиний
•     Режим частичного уведомления в SDK
• Временная метка A/V
•     Аппаратные 100 нс часы с высоким разрешением
• Синхронизация
•     Аудиокадры (192 кбит/с) и видеокадры настраиваются аппаратными часами
•     Аппаратные часы могут быть синхронизированы по картам (через SDK)
• Видеозахват SG-DMA
•     ~ 400 Мбайт/с на канал DMA в системе PCIe 2.0
•     ~ 200 Мбайт/с на канал DMA в системе PCIe 1.0
•     Поддержка автоматического обнаружения графического процессора Intel
•     Поддержка DirectGMA для чипсетов видеоадаптеров AMD
•     Поддержка GPUDirect для чипсетов видеоадаптеров Nvidia
• SDK
•     Pro Capture SDK для DirectShow для легкой интеграции (Windows)
•     Pro Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)
• Драйверы для Windows
•     Все параметры могут управляться тремя уровнями ключа реестра: глобальный уровень, уровень продукта и уровень устройства. Видео, аудио, имена фильтров перекрестных фильтров можно настроить с помощью разделов реестра
• Обновление прошивки
•     Одновременно можно обновлять несколько карт в одной системе
•     Карты могут быть обновлены без отключения питания системы.
•     Безопасное обновление. Если при обновлении прошивки произойдет отключение питания или сбой системы, она автоматически восстановится до начальной версии. Эта функция доступна только для прошивки версии 1.21 и выше.
• Светодиодный индикатор
•     Светодиоды состояния показывают рабочее состояние каждого канала: холостой ход, входной сигнал заблокирован, сбой в памяти или неудача конфигурации FPGA.
• Форма и размеры
•     Низкопрофильная плата расширения PCIe x1 87,68 мм x 68,88 мм (без кронштейна PCI)
• Аксессуары
•     Низкопрофильный кронштейн
• Потребляемая мощность
•     Максимальный ток при 12 В: ~ 0,32 А
•     Максимальный ток при 3,3 В: ~ 0,17 А
•     Максимальная потребляемая мощность: ~ 4,45 Вт
• Условия окружающей среды
•     Рабочая температура: от 0 до 40°C
•     Температура хранения: от -20 до 70°C
•     Относительная влажность: от 5% до 90% без конденсации
