Поддерживаемые ОС
|
- Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
- Linux (V4L2 kernel driver source code under NDA, supports x86, x64 & arm architecture)
- OS X 10.9–10.11
- macOS 10.12
|
|
Поддерживаемые API
|
Windows
- DirectShow
- DirectKS
- Wave API/DirectSound/WASAPI
Linux
|
|
Поддерживаемое ПО
|
- VLC
- VirtualDub
- OBS
- xSplit
- vMix
- VidBlaster
- Wirecast
- Microsoft Media Encoder
- Adobe Flash Media Encoder
- Любое другое программное обеспечение для кодирования / потоковой передачи DirectShow / V4L2
|
|

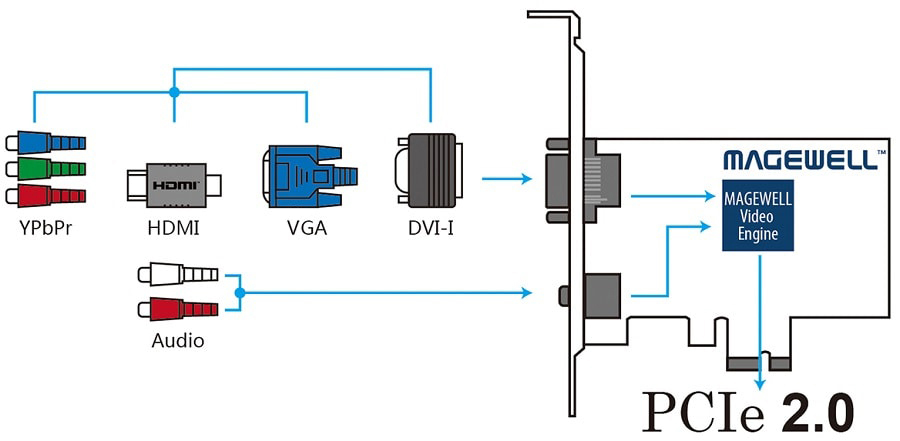

Входные интерфейсы
|
DVI-I
- DVI 1.0
- HDMI 1.4a (через кабель-переходник)
- VGA (через разъем DVI2VGA)
- Компонентное видео (через кабель переходник)
3,5-мм разъем типа джек
- Линейный вход
|
|
Интерфейс подключения к компьютеру
|
PCIe Gen2 x1
|
|
Функции ввода
|
- Автоматическое сканирование источников видео при отсутствии входного сигнала для выбранного в данный момент источника входного сигнала
- Ручной выбор источника входного видеосигнала
- Автоматический выбор подключенного (встроенного) источника аудиосигнала при изменении источника входного видеосигнала
- Ручной выбор источника входного аудиосигнала
- Поддержка разрешения входного видеосигнала до 2048 × 2160 пикселей
|
|
Функции VGA и компонентного видео
|
- 12-разрядный АЦП
- Поддержка форматов RGB и YCbCr (YUV)
- Поддержка «Синхронизация по зеленому» (SOG), «Синхронизация по яркости» (SOY)
- Поддержка видеопотоков DMT, CEA, CVT, GTF
- Входные сигналы с частотой пикселей до 165 МГц оцифровываются с использованием выборки 1:1
- Входные сигналы с частотой пикселов 165 МГц могут быть оцифрованы с горизонтальной суб-выборкой (что приводит к некоторой потере качества изображения - официально не поддерживается)
- Автоматическое определение цветовых форматов RGB и YCbCr
- Автоматическая или ручная настройка фазы выборки
- Автоматическое горизонтальное выравнивание
- Поддержка настраиваемых таймингов видео
- Поддержка настраиваемых видеоразрешений для таймингов CVT / GTF
|
|
Функции HDMI
|
- Приемник HDMI с частотой 225 МГц
- Адаптивная поддержка эквалайзера HDMI для кабелей длиной до 30 м
- Поддержка индивидуального EDID
- Поддержка извлечения сигналов: AVI / Audio / SPD / MS / VS / ACP / IRSC1 / ISRC2 / Gamut InfoFrames
- Полная поддержка колориметрии
- Поддержка 8/10/12-битных глубин цвета
- Поддержка выборки RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
- Поддержка до 8-канальных звуковых потоков IEC60958 / IEC61937
- Поддержка извлечения информации о звукообразовании и данных о состоянии канала
- Поддержка извлечения информации о времени видео
- Поддержка извлечения информации о формате 3D
- Поддержка извлечения временного кода DSLR для Sony / Canon
- Поддержка форматов: «бок о бок», «сверху и снизу», «рамка» в 3D-режиме
|
|
Форматы видеозахвата
|
- Поддержка захвата изображения разрешением до 2048 × 2160 пикселей
- Поддержка частоты кадров захвата до 144 кадров в секунду (фактическая частота кадров захвата может быть ограничена полосой пропускания интерфейса PCIe и при более высоких разрешениях изображения - выше 1280 × 1024 - встроенными часами для обработки видеосигналов, например, максимальной частотой кадров при 1920 × 1080 = ~ 80 кадров в секунду.)
- Поддержка форматов записи 4:2:0, 8 бит: NV12, I420, YV12
- Поддержка 4:2:2 8-битных форматов захвата: YUY2, YUYV, UYVY
- Поддержка 4:4:4 8-битных форматов захвата: V308, IYU2, V408, BGR24, BGR32
- Поддержка 4:4:4 10-битных форматов захвата: V410, Y410
- Дополнительные форматы захвата поддерживаются с помощью Pro Capture SDK для DirectKS
|
|
Возможности видеообработки
|
- Два видеопроцессора с пропускной способностью ~ 180 Мпикселей/с для каждого
- Полная 10-битная обработка видео
- Обрезка видео
- Масштабирование видео
Деинтерлейсинг видео
- Слияние
- Слить верхнее и нижнее поле
- Только верхнее поле
- Только нижнее поле
Преобразование пропорций видео
- Автоматический или ручной выбор входного формата
- Автоматический или ручной выбор коэффициента захвата
- Три режима преобразования пропорций: Игнорировать (Anamorphic), Обрезка или Заполнение (Letterbox или Pillarbox)
Преобразование цветового формата видео
- Автоматический или ручной выбор входного цветового формата и диапазона квантования
- Автоматический или ручной выбор формата захвата, диапазона квантования и диапазона насыщения
- Поддержка форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
- Поддержка ограниченного или полного диапазона квантования
- Поддержка ограниченного, полного и расширенного диапазона насыщенности
- Преобразование частоты кадров видео
Композиция видео OSD
- Поддержка PNG-изображения OSD (до 2048 × 2160)
- Поддержка динамической загрузки изображения RGBA OSD через SDK
|
|
Поддержка нескольких карт на систему
|
- Поддержка нескольких карт, подключенных к одной системе
- Встроенный поворотный переключатель для установки номера карты, с 16-ю позициями от 0 до F
- В дереве аппаратного устройства системы отобразится «01: Pro Capture DVI», когда поворотный переключатель установлен в 1 и т. д.
- Названия видео и аудио устройств, отображаемые в вашем программном обеспечении, будут включать номер карты (установленный поворотным переключателем)
|
|
Несколько потоков захвата
|
- Неограниченные потоки захвата для любого входного канала
- Независимые: обрезка, соотношение сторон, цветовой формат, разрешение, частота кадров, деинтерлейсинг и цветовые настройки для каждого отдельного потока
|
|
Поддержка сверхнизкой задержки
|
- Задержка 64-х видеолиний
- Режим частичного уведомления в SDK
|
|
Временная метка A/V
|
Аппаратные 100 нс часы с высоким разрешением
|
|
Синхронизация
|
- Аудиокадры (192 кбит/с) и видеокадры настраиваются аппаратными часами
- Аппаратные часы могут быть синхронизированы по картам (через SDK)
|
|
Видеозахват SG-DMA
|
- ~ 400 Мбайт/с на канал DMA в системе PCIe 2.0
- ~ 200 Мбайт/с на канал DMA в системе PCIe 1.0
- Поддержка автоматического обнаружения графического процессора Intel
- Поддержка DirectGMA для чипсетов видеоадаптеров AMD
- Поддержка GPUDirect для чипсетов видеоадаптеров Nvidia
|
|
SDK
|
- Pro Capture SDK для DirectShow для легкой интеграции (Windows)
- Pro Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)
|
|
Драйверы для Windows
|
Все параметры могут управляться тремя уровнями ключа реестра: глобальный уровень, уровень продукта и уровень устройства. Видео, аудио, имена фильтров перекрестных фильтров можно настроить с помощью разделов реестра
|
|
Обновление прошивки
|
- Одновременно можно обновлять несколько карт в одной системе
- Карты могут быть обновлены без отключения питания системы, когда она не используется.
- Безопасное обновление. Если при обновлении прошивки произойдет отключение питания или сбой системы, она автоматически восстановится до начальной версии. Эта функция доступна только для прошивки версии 1.21 и выше.
|
|
Светодиодный индикатор
|
Светодиоды состояния показывают рабочее состояние каждого канала: холостой ход, входной сигнал заблокирован, сбой в памяти или неудача конфигурации FPGA.
|
|
Форма и размеры
|

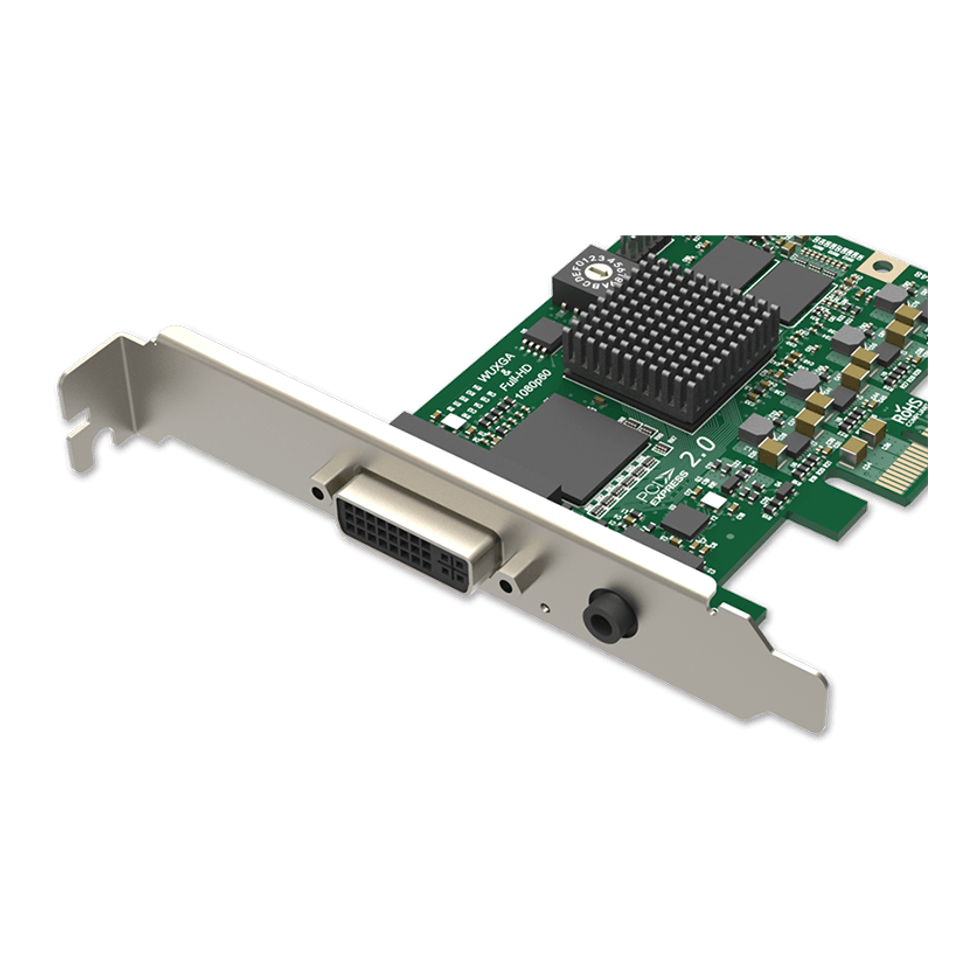

Низкопрофильная плата расширения PCIe x1
92,76 х 68,88 мм (без кронштейна PCI)
|
|
Аксессуары
|
- Разъем DVI2VGA
- Переходник DVI-I на HDMI + Компонентное видео
- Низкопрофильный кронштейн
|
|
Потребляемая мощность
|
- Максимальный ток при 12 В: ~ 0,35 А
- Максимальный ток при 3,3 В: ~ 0,17 А
- Максимальная потребляемая мощность: ~ 4,68 Вт
|
|
Условия окружающей среды
|
- Рабочая температура: от 0 до 40°C
- Температура хранения: от -20 до 70°C
- Относительная влажность: от 5% до 90% без конденсации
|
