ATEM Television Studio HD8 ISO видеомикшер Blackmagic   

артикул: BM-SWATEMTVSTU-HD2-ISO

Описание │ Программная панель  │  Монтаж  │  Технические характеристики  │  Комплект поставки  │  Отзывы

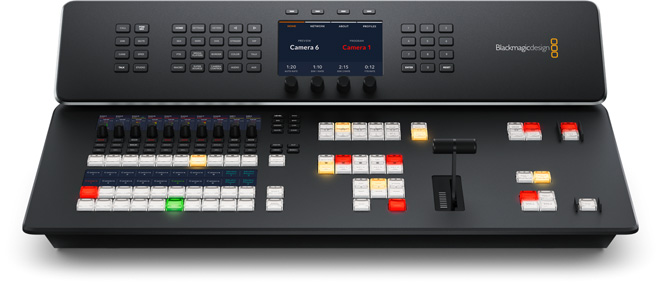

Оригинальный видеомикшер Blackmagic ATEM Television Studio HD8

ATEM Television Studio HD8 ISO  — это мощный компактный видеомикшер с встроенной панелью управления трансляцией. Он имеет восемь входов 3G-SDI с преобразованием формата, позволяет вести стриминг аппаратным способом, записывать программный сигнал и выполнять многооконный мониторинг. Кроме того, есть порт USB, процессор DVE, четыре модуля цветового кеинга, медиаплееры, функция двусторонней связи, четыре разъема Ethernet и дополнительное внутреннее хранилище с доступом к облачному сервису. ATEM Television Studio HD8 позволяет записывать восемь видеопотоков как отдельные файлы. Также поддерживается дистанционное управление восемью камерами через локальную Ethernet-сеть или интернет и индикация состояния для каждой из них.

Самая компактная универсальная телевизионная студия

ATEM Television Studio HD — это профессиональный эфирный видеомикшер с встроенной панелью управления трансляцией, который имеет сверхкомпактные размеры и позволяет выполнять комплексные операции. Его можно легко разместить в небольшом помещении, что особенно удобно для тех, кто не использует стойки для оборудования или передвижные телестанции. У этого мощного видеомикшера есть 8 SDI-входов и преобразования формата, два вспомогательных выхода, четыре модуля цветового и два вторичного кеинга, режим SuperSource, два медиаплеера и впечатляющий набор переходов. Как настоящее студийное оборудование, он позволяет вести стриминг аппаратным способом и записывать контент, имеет аудиомикшер, функции двусторонней связи и многооконного просмотра, а также дополнительное внутреннее хранилище с доступом к облачному сервису. Для тех, кому нужно хранить видеопотоки из восьми источников, предусмотрена модель ISO.

Две модели на выбор

Производство многокамерного контента в любом месте

Компактные передвижные телестанции Этот многофункциональный видеомикшер позволит построить новое поколение сверхкомпактных передвижных телестанций. Отсутствие стойки для оборудования и большого количества кабелей сделает процесс вещания намного более удобным. Для повышения стабилизации видеомикшер можно вмонтировать непосредственно в рабочий стол.	Музыкальные заведения и клубы В некоторых музыкальных заведениях и юмористических клубах совсем мало пространства, что не позволяет устанавливать стойки с оборудованием. Видеомикшер ATEM Television Studio легко поместится в любом помещении. Упаковать его после завершения выступлений тоже совсем не сложно.
Дистанционное обучение Atem Television Studio-это идеальное решение для создания учебного контента. Видео потоки, которые записывает модель ISO, можно дополнительно редактировать, заменять в них кадры и даже корректировать по цвету. Предусмотрено также подключение к приложению Zoom, что позволяет общаться со студентами через чат.	Спортивные трансляции Благодаря простому дизайну моделей линейки ATEM Television Studio потоковые трансляции соревнований могут вести не только специалисты, но и волонтеры. Компактные размеры видеомикшера позволяют быстро установить его в спортивном клубе или взять в путешествие с командой. Подключение 8 камер обеспечит просмотр с самых разных ракурсов.

Автономное решение с функционалом эфирного видеомикшера

ATEM Television Studio HD — это портативный видеомикшер с расширенной панелью управления. На ней есть все, что нужно для студийной работы: кнопки для выбора источников, включения переходов и настройки видеоэффектов. Все клавиши такие же качественные, как и на дорогих видеомикшерах. Кроме того, есть фейдер для управления переходами вручную на передней панели даже предусмотрен блок аудиомикшера с ЖК-экраном и индикаторами звука. Еще есть кнопки для управления записью и стримингом, а также для вывода на вспомогательные выходы сигналов с восьми камер, программного потока, предварительного просмотра или многооконного мониторинга.

Возможность подключить до восьми камер

Имея восемь видеовходов 3G-SDI, ATEM Television Studio HD позволяет подключать соответствующее количество камер. Съемочная техника с SDI-выходами, например Blackmagic Studio Camera или Blackmagic URSA Broadcast G2, оснащается профессиональной оптикой и имеет хорошую чувствительность в условиях слабого освещения. Если подключенные источники создают изображения в разных форматах, микшер выполняет их синхронизацию, обеспечивая совместимость с широким рядом оборудования. Благодаря этому во время многокамерной съемки интервью, рекламных презентаций, театральных представлений, музыкальных концертов и спортивных соревнований легко получить материал высокого уровня.

Создание контента в режиме реального времени, постпроизводство и распространение

Создание контента в реальном времени Этот невероятно мощный видеомикшер имеет восемь входов, один программный и два вспомогательных выхода, то есть все, что нужно для производства контента в мобильных условиях. Такой интерфейс позволяет подключать до восьми единиц съемочной техники. На удобной панели речевого пульта также предусмотрен профессиональный блок управления камерами, аудиомикшер и функция двусторонней связи.	Постобработка Модель ISO записывает все потоки как отдельные файлы для дальнейшей обработки в системах нелинейного монтажа, которые поддерживают многокамерный контент. Это возможно из-за того, что весь материал идеально синхронизирован по тайм-коду. Кроме того, имеется встроенное сетевое хранилище, которое позволяет редактировать контент прямо во время записи, а также привлекать одновременно несколько специалистов для удаленного сотрудничества.	Стриминг Встроенный блок для стриминга аппаратным способом позволяет вести потоковые трансляции событий на мировую аудиторию. Файлы записываются в кодек H.264 с AAC-звуком, полностью отвечающим требованиям платформы YouTube. Кроме того, предусмотрены вспомогательные выходы для вывода речевого контента на большие экраны и проекторы.

Удобное и простое в работе решение

Ни один другой видеомикшер не отличается такой исключительной простотой в работе, потому что для переключения между источниками достаточно нажать кнопку на передней панели. Входной сигнал также можно сначала выбрать в строке предварительного просмотра, а затем выбрать между вырезанием или эффектными переходами, нажав кнопки вырезать или авто.  Предусмотрен широкий набор переходов, в том числе с наплывом, погружением в цвет, сжатием и замещением. Кроме того, можно добавлять эффект «картинка в картинке» и накладывать речевую графику. Встроенные медиаплееры позволяют сохранять изображения с альфа-каналами для титров, выполнять надлежащий композитинг и использовать готовый материал во время трансляции.

Переключение с использованием эффектов

На моделях ATEM Television Studio предусмотрен профессиональный режим " программа / просмотр», который всегда используют крупные вещательные студии во время прямых трансляций. Есть также способ переключения A / B, который легче освоить волонтерам и представителям общественных групп. Однако для профессионального вещания больше подходит режим " программа / просмотр». При его использовании сигнал выводится в эфир не сразу, а лишь после нажатия кнопки CUT или AUTO. Такая двухуровневая система страхует от случайных ошибок, поскольку позволяет предварительно просмотреть изображение. Кроме того, она очень удобна для обучения новичков, которые делают первые шаги в отрасли.

Легкое добавление видеоэффектов

Одно из преимуществ линейки ATEM Television Studio — наличие функционала для создания профессиональных видеоэффектов. Кнопка CUT позволяет мгновенно переключаться между источниками. Вручную переходы запускают фейдером, а автоматически-кнопкой AUTO. Во втором случае длительность задают в настройках системного контроля. Также можно выбрать вид эффекта, в частности смешивание с плавной сменой источников или погружение при котором изображение растворяется в цвете. Кроме того, поддерживается вытеснение с применением масок по стандарту SMPTE, а процессор DVE позволяет создать эффект со сдвигом или выталкиванием картинки с экрана при переключении источников.

Включает в себя множество чрезвычайно креативных переходов!

Линейка ATEM Television Studio использует те же виды переходов, что и дорогие аналоги. Мощный функционал видео микшеров позволяет создавать собственные креативные эффекты и раскрывает безграничное поле для творчества. Для каждого перехода доступна настройка продолжительности, положения и направления, а также цвета и ширины границ. При использовании DVE можно создать эффект движения графики по экрану с заменой изображения. Такой прием часто используют во время спортивных трансляций. Кнопка PREV TRANS позволяет проверить качество перехода вне эфира, чтобы избежать накладок во время трансляции.

Встроенный процессор DVE для добавления эффектов во время трансляции

Видеомикшер ATEM Television Studio HD имеет DVE-процессор, позволяющий накладывать графику и создавать сложные композиции. Для цифровых эффектов можно в реальном времени выбирать положение, размеры и масштаб, чтобы на профессиональном уровне создавать картинку в картинке с 3D-границами, тенями и освещением. Сжатие, выталкивание, быстрое перемещение, вращение и вытеснение с графикой при смене источников сделают видеоряд динамичнее и интереснее. Также предусмотрен режим Super Source для наложения четырех дополнительных слоев.

Внутренняя медиатека для стоп-кадров и графики Видеомикшеры имеют хранилище для языковой графики и анимации. Их вывод выполняется через встроенные медиаплееры, которые являются дополнительными источниками видеосигнала. Благодаря этому SDI-выходы можно использовать для других целей. Поддержка цветового пространства RGB с альфа-каналом обеспечивает прозрачность и превосходное качество наложения слоев. В медиатеке можно хранить 20 статических изображений в HD, а также клипы анимационной графики в 720 HD (400 кадров) и в 1080 HD (200 кадров). Для выгрузки и контроля медиафайлов используют приложение ATEM Software Control. Кроме того, графику можно создать в программе Adobe Photoshop, а затем с помощью бесплатного плагина Atem Photoshop загрузить ее в медиатеку.

Четыре мощных модуля цветового кеинга Видеомикшер ATEM Television Studio оснащен четырьмя блоками с инструментами цветового наложения, которые часто используют при работе над новостными передачами и презентациями. Они имеют широкий набор функций, в частности выбор фона для автоматической настройки необходимых параметров. Благодаря этому легко получить ровные края на стыке слоев, устранить связанные с разливом цвета погрешности и добиться безупречного сочетания переднего и заднего планов. Микшер также позволяет использовать графику, содержащую зеленую или синюю подложку. Эти четыре модуля кенгу делают ATEM Television Studio идеальным решением для создания виртуальных декораций при съемке на фиксированные камеры.

Обработка в режиме Super Source

Помимо процессора DVE, модели ATEM Television Studio имеют режим Super Source для добавления четырех слоев визуальных эффектов, которые вместе с фоном составляют отдельный источник изображения. При работе с ними можно использовать любой входной сигнал, а их комбинацию сочетают с готовой подложкой из медиатеки или изображением живой трансляции. Подобная функция идеально подходит для добавления нескольких «картинок в картинке» при прямом включении удаленных участников приложения. По сути, функция Super Source является отдельным модулем для генерации многослойных изображений.

До 8 входов 3G-SDI с преобразованием формата

Модель ATEM Television Studio HD имеет 8 независимых входов 3G-SDI, каждый из которых позволяет выполнять определенный тип конверсии. Это позволяет преобразовывать видео различных телевизионных стандартов, включая 1080 HD или 720 HD, в другой формат. Аудиоканалы 1, 2, 3 и 4 и сигналов, поступающих на разъемы SDI, можно вручную добавлять к различным встроенным каналам на программных и вспомогательных выходах. Кроме того, каналы 1 и 2 легко вывести на выход MADI, чтобы направить весь звук на внешний микшерный пульт для сведения.

16 каналов встроенного звука на выходах 3G-SDI

Видеомикшеры ATEM Television Studio имеют девять программных выходов 3G-SDI, что достаточно для отправки обратного потока на каждую единицу съемочной техники. В него входят сигналы индикации состояния, двусторонней связи и команды управления камерами. Также предусмотрено два вспомогательных выхода для подключения сценических экранов и рекордеров мастер-копий. Для переключения между ними в прямом эфире на панели управления есть специальные кнопки. Через выход Aux 1 на экран ведущего выводится даже индикатор отсчета. Кроме того, существует возможность маршрутизации звука на 16 встроенных каналов SDI-выходов в ручном режиме, а для многооконного мониторинга изображения с камер есть порт 3G-SDI и HDMI.

Звуковой блок с 6-полосным эквалайзером, компрессией и ограничителем

ATEM Television Studio HD имеет встроенный блок Fairlight для комплексной обработки звука при создании контента в реальном времени. Его каналов достаточно для сигналов со всех SDI-входов, а также с внешних XLR-, RCA - и MADI-источников. Для каждого из них предусмотрена шестиполосная параметрическая эквализация, компрессия, ограничение, расширение, подавление шума и управление уровнем и панорамированием. Потоки всех каналов можно микшировать одновременно или применить режим AFV, чтобы привязать звук к видео. Аудиомикшер имеет чрезвычайно мощный функционал. Для работы с ним на передней панели предусмотрены специальные органы управления и ЖК-дисплей, а также программное приложение ATEM Software Control.

Регулировка уровня звука

Звуковой блок с эквалайзером

Управление камерами

Многооконный мониторинг 16 источников на одном экране

При работе над масштабными проектами с использованием нескольких камер необходимо одновременно видеть все потоки. Модель ATEM Television Studio HD имеет режим профессионального многооконного мониторинга, который позволяет выводить на один SDI - или HDMI-дисплей все источники, а также сигналы приложения и просмотра. Все потоки также могут быть отправлены на вспомогательные выходы. Окна с видео содержат настраиваемые ярлыки и два вида индикации (Tally и звук). На экране можно одновременно просматривать до 16 окон, а также настраивать их конфигурацию. Кроме того, в отдельное окно допускается вывод информации о состоянии записи, стриминга и звука.

Потоковое вещание на мировую аудиторию

ATEM Television Studio HD позволяет вести живые трансляции аппаратным способом. Это дает возможность стримить качественные приложения без пропуска кадров на такие платформы, как YouTube, Facebook и Twitch. Сигнал можно передавать в интернет через порт Ethernet или с помощью смартфона. Чтобы начать трансляцию достаточно выбрать платформу и ввести ключ в приложении ATEM Software Control. Он значительно облегчает настройку стриминга и имеет индикатор, показывающий скорость интернет-связи. Трансляции можно вести и на другие онлайн-сервисы. Для этого нужно внести соответствующие изменения в XML-файл настроек.

Доступ с помощью телефона 5G или 4G

При стриминге с локации за пределами студии или для создания резервной линии кроме основного Ethernet-канала видеомикшеры ATEM Television Studio HD позволяют использовать 5G - или 4G-смартфон на платформе Apple или Android. Телефон, подключенный через порт USB, будет обнаружен автоматически, а видеомикшер ATEM обеспечит его питание. В этом случае сигнал передается через сеть, причем настройки соединения изменять не нужно. Таким образом, видеомикшер становится идеальным решением для трансляции с использованием мобильных устройств.

Прямая запись на внутреннее хранилище или на USB-диски

Модели ATEM Television Studio HD поддерживают работу с внешними USB-носителями. При использовании дополнительной карты с интерфейсом M.2 данные можно хранить непосредственно на внутренний накопитель. Медиаматериал, содержащийся как на внешнем USB-диске, так и на внутреннем носителе, можно получать через локальную Ethernet-сеть, что позволяет другим членам команды выполнять постобработку изображения, в частности монтаж, грейдинг и наложение графики. Файлы, сохраненные в кодека H.264 с AAC-звуком, имеют небольшие размеры, но обеспечивают видео речевого качества. При подключении нескольких USB-дисков после заполнения первого носителя хранение продолжится на втором. Для запуска записи на панели управления предусмотрены специальные кнопки, а его статус выводится на экран многооконного мониторинга.

Использование любого ПО для USB-вебкамер

ATEM Television Studio HD работает с различными приложениями для онлайн-трансляций, поскольку USB-порт имитирует подключение вебкамеры. Это позволяет подключаться к компьютеру и использовать любое ПО для стриминга. Приложение будет распознавать видеомикшер ATEM Television Studio HD как обычную вебкамеру. Такой функционал гарантирует полную совместимость с программами для стриминга и вывода изображения в разрешении 1080 HD. Это позволит вести трансляции из профессиональных студий через Zoom, Teams или Skype. Кроме того, предусмотрена поддержка приложений Open Broadcaster и XSplit Broadcaster.

Монтаж отдельных потоков из показанной трансляции

Модель ATEM Television Studio HD ISO записывает сигналы из всех источников как отдельные файлы, что позволяет выполнить профессиональный монтаж материала прямой трансляции. Предусмотрено хранение восьми потоков с синхронизацией по тайм-коду, а также программного видео. Это позволяет выполнить обработку многоракурсного контента в любом приложении для нелинейного монтажа. Поскольку также сохраняется проектный файл DaVinci Resolve, связанный с материалом всех источников, прямую трансляцию легко открыть в приложении в виде временной шкалы. Благодаря этому после окончания стриминга можно подготовить новую версию передачи с изменением цветовой схемы, новой графикой, а также создать профессиональную звуковую дорожку на основе записанных WAV-файлов.

Обработка трансляции в DaVinci Resolve

Модель ISO поддерживает проектные файлы DaVinci Resolve, что позволяет выполнять пост обработку материала, в частности монтаж, цветовую коррекцию. наложение визуальных эффектов и редактирование звука. Приложение DaVinci Resolve можно бесплатно загрузить для работы на платформах Mac, Windows и Linux, а пользование им не предусматривает ежемесячных оплат. Чтобы увидеть трансляцию в виде временной шкалы, достаточно открыть проектный файл. Это позволит выполнить обрезку и удалить ненужный материал. На странице Cut есть синхрокошик, в котором отображаются видео потоки со всех камер. Для замены определенного фрагмента достаточно щелкнуть другой вариант. Кроме этого, пакет имеет все необходимые инструменты для профессионального рейтинга. Дополнительно предусмотрена повторная привязка к файлам камеры в кодеке Black magic RAW, если нужно подготовить конечную копию в Ultra HD.

Подключение к удаленным камерам через интернет

Одной из особенностей модели ATEM Television Studio HD ISO является поддержка работы с удаленными камерами. Модели Blackmagic URSA Broadcast G2, Blackmagic Studio 4K Pro G2 и Blackmagic Studio 6K Pro могут отправлять потоковый сигнал на видеомикшер в кодеке H.264.для этого при соединении через локальную сеть достаточно назначить камеру в качестве источника. Однако, если видеомикшер имеет фиксированный IP-адрес, параметры для настройки стриминга из любого уголка мира можно сохранить в xml-файле, который нужно загрузить в камеру. На нее также передаются команды управления и индикация состояния. Кроме того, с обратным сигналом на камеру поступает программный звук, что пригодится при трансляции интервью.

Бесплатная программная панель ATEM Software Control

ATEM Software Control на ПК открывает доступ ко всему функционалу микшеров ATEM Television Studio HD. Эта программная панель представляет собой визуальный интерфейс и содержит вкладки для изменения настроек. Для подключения используются порты USB и Ethernet. Во втором случае появляется возможность запускать экземпляры приложения на разных компьютерах. Это ПО позволяет в режиме реального времени переключать изображение, микшировать звук, выполнять цветовую коррекцию в камере и управлять медиафайлами. Также предусмотрена возможность создания и запуска комплексных макрокоманд, а также хранения текущих настроек видеомикшера в xml-файле, чтобы при необходимости восстановить их позже. Кроме этого, устройство позволяет контролировать внешние рекордеры HyperDeck.

Интерфейс на 13 языках

Линейка ATEM Television Studio HD и приложение ATEM Software Control имеют интерфейс на многих языках, который пользователь может выбрать сам. В частности доступны английский, китайский, японский, корейский, испанский, немецкий, французский, русский, итальянский, португальский, турецкий, польский и украинский языки. Их можно быстро выбрать в меню настроек. Просто зайдите в меню настройки, чтобы изменить язык, или вы всегда можете переключиться на другой язык в любое время в будущем. Как только язык выбран, меню на всех ЖК-дисплеях изменятся на выбранный язык. Поддержка нескольких языков означает, что ATEM Television Studio HD идеально подходит для прямой трансляции в любой точке мира и с любой съемочной группой!

Модульная конструкция для быстрого ремонта

Видеомикшер ATEM Television Studio состоят из множества разнообразных компонентов, поэтому важно, чтобы они были просты в ремонте. Несмотря на полную степень дублирования (четыре порта Ethernet, девять программных выходов SDI, два разъема USB на два гнезда питания), если кто-то наступит на кабель и сломает разъем, то его можно недорого починить. Все эти компоненты и соответствующие внутренние печатные платы установлены в корпусе как отдельные модули, которые при необходимости сможет быстро заменить любой квалифицированный мастер. Для этого ему достаточно будет снять нижнюю крышку и заменить поврежденную деталь на новую. Крупные телестудии могут даже приобрести запасной набор плат.

Универсальные блоки резервного питания

Многофункциональный дизайн линейки ATEM Television Studio предполагает наличие встроенного блока питания, поэтому для начала потоковой трансляции его достаточно просто подключить к сети. Поскольку видеомикшер автоматически выбирает напряжение в диапазоне 100-240 В, устройство можно использовать в любой стране мира. Все модели ATEM Television Studio совместимы с источниками переменного и постоянного тока. В частности, есть стандартный разъем XLR 12 В DC, который используют в качестве запасного или для подключения к аккумуляторам. Это обеспечивает функционирование даже в самых отдаленных местах. В случае неисправности внутреннего блока питания работу можно продолжить, подключив внешний источник постоянного тока.

Устройство с дополнительными разъемами для микрофонов

Если студия (например, для записи подкастов) нуждается в большом количестве микрофонов, для увеличения аудио источников в систему можно добавить ATEM Microphone Converter. Для этого данное устройство, которое также можно подсоединять друг к другу последовательно, следует подключить к порту MADI видеомикшера ATEM Television Studio. Конвертер имеет четыре входа аналогового звука с фантомным питанием и выбором микрофонного или линейного сигнала. Устройство обеспечивает более низкий порог шума -129 дБВ, динамический диапазон 131 дБ (А) и низкий уровень искажений 0,002%, а также одинаковые допуски на всех каналах. Для расширения общего динамического диапазона предусмотрено восемь A / D-конвертеров для каждого входа. Кроме того, есть выход HDMI для мониторинга звука на диаграмме с движущимися звуковыми волнами.

Идеальная совместимость с компактными студийными камерами

Для работы с эфирным видеомикшером ATEM Television Studio HD идеально подойдут новые камеры линейки Blackmagic Studio. Они имеют такой функционал, как и большие телекамеры, но при этом отличаются наличием единого компактного корпуса, а широкий динамический диапазон и технология цветового кодирования позволяют получать материал кинематографического уровня. Сенсор имеет два базовых значения ISO до 25 600, что позволяет создавать изображения превосходного качества даже при съемках в условиях слабого освещения. Также предусмотрены интерком-связь и индикатор состояния, удаленный контроль, встроенный инструмент цветовой коррекции и запись в кодеке Blackmagic RAW. Дополнительно можно установить устройства для управления фокусом и зумом.

Баланс камер при использовании пульта ATEM Camera Control Panel

При создании контента в реальном времени чрезвычайно важно обеспечить однородность цветовой палитры при переходе от одного источника к другому. ATEM Television Studio имеет встроенный блок управления камерами. Однако использование отдельного пульта ATEM Camera Control Panel позволяет работать со съемочной техникой по самым высоким стандартам индустрии вещания. Каждый модуль устройства имеет ЖК-дисплей с кнопками и ручками управления для контроля параметров профессиональной съемки. Для установки диафрагмы и уровня Черного предусмотрен джойстик, для настройки тона имеются отдельные круглые ручки красного, зеленого и синего каналов.

Совместимость с камерами, панелями и рекордерами Blackmagic Design

Видеомикшеры ATEM Television Studio HD позволяют создать комплексную инфраструктуру на основе решений Blackmagic Design. Компактные и удобные камеры Blackmagic Studio с индикацией состояния, двусторонней связью и удаленным управлением являются идеальным профессиональным решением для эфирной студии. Есть также полноразмерная модель вещательного класса URSA Broadcast G2, на которую можно устанавливать B4-оптику и конвертер для передачи сигнала по оптоволокну. Для управления камерами и баланса цвета по стандартам индустрии предусмотрен пульт ATEM Camera Control Panel, обеспечивающий контроль до четырех единиц съемочной техники. Кроме того, существуют рекордеры Blackmagic Hyperdeck Studio, которые позволяют записывать мастер-копии в форматах ProRes и Dns.

.

---

Самая современная программная панель для управления эфирными видеомикшерами

При работе с ATEM Television Studio HD используют органы управления на самом микшере или программную панель, входящую в комплект поставки. ATEM Software Control для Mac и Windows еще больше расширяет творческий арсенал режиссера, позволяя переключаться между источниками, загружать графику в медиатеку, выполнять переходы и кеинг, изменять настройки устройства и возводить звуковую дорожку. Когда творческая группа состоит из нескольких человек, можно запускать более одного экземпляра этой программы.

Стильный и интуитивно понятный интерфейс

Программная панель ATEM Software Control обеспечивает быстрое и точное управление видеомикшером. Все инструменты сгруппированы по функциональному признаку (звук, макрокоманды, работа с самим устройством, медиа материалами и декой), поэтому их легко найти на соответствующей странице каждая из них имеет удобный интерфейс со знакомым расположением кнопок для выбора источников, переходов и модулей кенгу. Настройка отдельных параметров выполняется на дополнительных вкладках. Кроме того, программа позволяет систематизировать и загружать графические файлы, а также использовать многоканальный звуковой блок Fairlight.

Видеомикшер Эта страница предназначена для установки настроек устройства, прямого переключения между камерами, выбора параметров кеинга, выполнения переходов и наложения графики.	Медиа Позволяет загружать статические изображения и клипы в виде файлов RGBA, которые можно использовать для добавления текста, логотипов и движущейся строки.
Звук Профессиональный 12-канальный звуковой блок Fairlight с фейдерами, шестиполосной эквализацией, компрессией, ограничением и другими эффектами.	Камера Управление параметрами съемки и установкой цвета через HDMI-разъем при подключении к моделям Blackmagic Studio Camera или URSA Broadcast.

Контроль видеомикшера
Виртуальная панель управления

Линейка ATEM-залог высочайшей эффективности при создании контента в реальном времени. Шина программы всегда находится в активированном режиме и допускает прямое переключение с мгновенной передачей изображения в эфир. Для проверки сигнала служит шина просмотра, которая обеспечивает контроль доступных источников и позволяет полноценно управлять рабочим процессом. Тройной поток выводят на подключенный дисплей многооконного мониторинга для быстрой оценки, а его трансляцию начинают нажатием кнопки CUT или AUTO.

Управление переходами Блок управления переходами обеспечивает быструю настройку необходимых параметров. После выбора нужного вида (смешивание, погружение, вытеснение или цифровые эффекты) для мгновенного переключения между источниками нужно только нажать кнопку AUTO или воспользоваться фейдером, если вы предпочитаете ручной режим.	Настройка переходов ATEM Software Control дает режиссеру эфира быстрый доступ ко всем параметрам переходов. Чтобы изменить тот или иной параметр, достаточно открыть вкладку под названием нужного вида. Большой набор возможных опций позволяет разнообразить изменение изображения при переключении между источниками и создать оригинальный видеоряд приложения.
Модуль первичного кеинга Если нужно быстро и точно выполнить кеинг, можно воспользоваться программной панелью управления. Зеленый или синий фон изображения никогда не бывает идеально ровным, поэтому очень важно иметь мощные инструменты для исправления погрешностей. Приложение позволяет управлять параметрами цвета, удалять разливы и блики, а также выполнять коррекцию переднего плана.	Модуль вторичного кеинга ATEM Television Studio HD имеет один дополнительный модуль кеинга, предназначенный для добавления графики, логотипов и движущейся строки в программный поток. Чтобы выполнить этот тип наложения, достаточно загрузить файлы PNG, TGA, BMP, GIF, JPEG и TIFF с альфа-каналом в библиотеку микшера, а затем экспортировать их в медиаплеер.
Автоматический переход Если задать длительность перехода, переключение будет идеально гладким. Для его запуска в автоматическом режиме достаточно нажать кнопку AUTO, при этом можно использовать смешивание, погружение, вытеснение и цифровые эффекты. В режиме "Программа/Просмотр" изменение изображения выполняется в два шага.	Настройка DVE Микшеры ATEM Television Studio HD имеют процессоры DVE, позволяющие создавать картинку в картинке и переходы с цифровыми эффектами. Конфигурация из более чем 16 различных вариантов, которые выбирают с помощью приложения ATEM Software Control, добавит зрелищности вашей трансляции. Кроме того, при изменении изображения можно задавать направление движения.
Предварительный просмотр переходов Режим "Программа / Просмотр" позволяет проверить качество сложных многослойных переходов, когда при наложении используют зеленый фон. Чтобы оценить полученный результат еще до трансляции материала, достаточно направить поток на дополнительный выход или дисплей многооконного мониторинга.	Полное затмение В самом начале программы и после ее окончания, а также перед рекламными паузами можно переходить от полностью затемненного изображения к обычному и наоборот. Кнопка FTB применяет это действие ко всем существующим слоям видео и графики, обеспечивая их синхронное погружение в черный цвет и возвращение к привычному виду.

Управление камерами

Линейка ATEM Television Studio HD с приложением ATEM Software Control обеспечивает полный контроль параметров съемки, в том числе Tally-индикации, баланса белого, ISO и выдержки, а также диафрагмы, фокуса и зума на объективах с поддержкой этой функции. Для этого достаточно подключить камеру Blackmagic Studio к микшеру, после чего он будет передавать команды с обратным SDI-потоком. Кроме того, в камеру встроен инструмент первичного грейдинга DaVinci, с помощью которого можно выполнять комплексную цветовую коррекцию и придавать визуальному ряду черты цифрового кино. Страница управления имеет две конфигурации: традиционный блок CCU и интерфейс, знакомый пользователям DaVinci Resolve. Для работы над комплексными проектами можно добавить пульт ATEM Camera Control Panel.

Страница "Медиа"

Импорт медиафайлов простым перетаскиванием

Медиаплеер

ATEM Television Studio HD имеет медиаплеер, который можно использовать для просмотра графики в реальном времени. Она хранится в медиатеке и не исчезает даже при отключении питания. Поддерживаются файлы формата PNG, TGA, BMP, GIF, JPEG и TIFF. Изображение с альфа-каналами автоматически преобразуется в сигналы вырезания, что позволяет использовать графику в качестве логотипов, титров и движущихся строк.

Медиатека

ATEM Software Control позволяет копировать на ATEM Television Studio HD до 20 графических файлов в формате RGBA или анимационные клипы (до 400 кадров). После того как изображения загружены в медиатеку приложения, медиаплеер обеспечивает их вывод. Кроме того, эфирную графику можно быстро добавить в видеомикшер прямо из приложения Photoshop с помощью соответствующего плагина.

Звук

Многоканальный звуковой блок

ATEM Software Control имеет встроенный многоканальный блок Fairlight, который позволяет изменять уровень и баланс аудио, поступающего на все входы. Его каналов достаточно для сигналов с восьми SDI-входов, а также с XLR -, RCA - и MADI-источников. Для каждого из входов предусмотрена шестиполосная параметрическая эквализация, сжатие, ограничение, расширение, подавление шума и полное назначение пространственных характеристик. Уровень сигнала измеряется на всех аудиовходах, поэтому этот параметр всегда остается под контролем. Можно включать звук для каждого источника, а при изменении изображения — использовать функцию AFV. Дополнительно предусмотрена регулировка громкости в программном сигнале на выходе.

Параметрический эквалайзер Обработка аудиодорожки является залогом трансляции в прямом эфире на профессиональном уровне. Встроенный аудиоблок Fairlight имеет шестиполосный параметрический эквалайзер, который позволяет усиливать или ослаблять отдельные частотные диапазоны каждого канала на входе. С его помощью можно избирательно регулировать звуковые потоки для улучшения общего качества фонограммы.

Динамические эффекты Встроенный аудиоблок Fairlight позволяет использовать различные динамические эффекты для качественной обработки каждого аудиоканала на входе и создания сбалансированной звуковой дорожки. Сжатие и ограничение предотвращают чрезмерное увеличение громкости и искажения, подавление устраняет фоновый шум, а расширение служит для усиления текущих характеристик сигнала.

Настройка видеомикшера

Учет индивидуальных собенностей проекта

ATEM Software Control облегчает подготовку к работе над новыми проектами. Настройки микшера сгруппированы таким образом, чтобы к ним был быстрый и удобный доступ. Дополнительно предусмотрены присвоение ярлыков для источников в программе ATEM Software Control и на внешних аппаратных пультах, выбор конфигурации окон в режиме «программа/просмотр» и отображение индикаторов звука, а также управление рекордерами HyperDeck с удаленным запуском воспроизведения.

Мгновенная настройка с заданными параметрами

ATEM Television Studio HD дает возможность быстро фиксировать свои текущие параметры в виде редактируемого XML-файла для мгновенного запуска с заданными настройками. Они подходят для использования со всеми микшерами линейки ATEM, включая модель ATEM Constellation 8K, предназначенную для работы над комплексными проектами. ATEM Software Control позволяет сохранять конфигурацию устройства и содержимое медиатеки в любой момент времени или выполнять это действие в автоматическом режиме с установленным интервалом, чтобы иметь несколько версий.

Создание макрокоманд

Макросы позволяют упростить работу в эфире, так как создание контента в реальном времени является совокупностью комплексных операций. Чтобы автоматизировать изменение источников изображения, использование кеинга и графики, достаточно открыть специальное окно, выбрать функцию записи и выполнить нужные действия на микшере. Их последовательность сохраняется на ATEM Television Studio HD в виде файлов XML, которые можно редактировать и комбинировать друг с другом. После этого для запуска команд останется только нажать кнопку, причем они доступны не только в приложении ATEM Software Control, но и на внешних аппаратных панелях.

Управление рекордерами HyperDeck

При использовании модели ATEM Television Studio HD вместе с устройством Blackmagic Hyperdeck Studio Mini в программный поток можно интегрировать предварительно записанный материал. Микшер допускает подключение до четырех рекордеров, причем для каждого из них предусмотрены выбор одного из клипов и воспроизведение с помощью функции раннего запуска. Конфигурация из этих двух решений позволяет добавлять рекламные ролики, промо видео и текст, а также выполнять кеинг с полностью синхронизированным объединением реального изображения и нового фона. Дополнительное преимущество заключается в том, что для подобных действий есть автоматизированное управление и макрокоманды.

Совместная работа

Для освещения крупномасштабных мероприятий, таких как концерты, богослужения и образовательные лекции, требуется согласованная группа из нескольких человек. ATEM Television Studio HD имеет порты Ethernet, поэтому приложение Atem Software Control поддерживает одновременный запуск на нескольких компьютерах, чтобы разные люди выполняли переключение между источниками, работали с медиаматериалами, камерами и звуковой дорожкой. Кроме того, допускается удаленное управление из любой точки через интернет, а на комплексных проектах также можно использовать аппаратные панели.

.

---

Монтаж живой трансляции

Модель ATEM Television Studio HD ISO предназначена для получения материала, доступного для дальнейшей обработки в приложении DaVinci Resolve, чтобы подготовить идеальную версию приложения. Поскольку вместе с отдельными потоками сохраняется проектный файл, прямую трансляцию легко воспроизвести в виде временной шкалы монтирования. Это позволит исправить накладки, возникающие при производстве контента в реальном времени, выполнить замену кадров, а также обратиться за помощью к колористам, звукооператорам и графическим дизайнерам. Комбинация модели ATEM Television Studio HD ISO и системы DaVinci Resolve дает возможность не только вносить небольшие изменения, но и поднимать качество визуального ряда на новый уровень.

Быстрая загрузка материала в DaVinci Resolve

При записи отдельных потоков создается проектный файл DaVinci Resolve, который доступен для дальнейшего редактирования. Одним щелчком мыши его легко открыть в виде временной шкалы для выполнения установки. Поскольку все клипы привязаны к своим первоначальным версиям, при постобработке появляется полная свобода действий, включая возможность выполнять коррекцию цвета и добавлять визуальные эффекты с помощью средств DaVinci Resolve. Это позволяет быстро вносить изменения и начинать рендеринг для создания новой безупречной мастер-копии.

Roll	Ripple
Slip	Slide

Быстрая подгонка

В DaVinci Resolve подгонка является исключительно легкой задачей, потому что соответствующие инструменты выбираются автоматически в зависимости от положения курсора на временной шкале. Достаточно щелкнуть справа от монтажного стыка и перетащить указатель, чтобы изменить точку входа, слева — чтобы изменить точку выхода, в центре стыка — чтобы его сместить. Клипы также можно обрезать и удалять. Кроме того, предусмотрено большое количество разнообразных переходов. Есть такие, позволяющие исправлять резкую смену кадров. В этом случае недостатки будут визуально сглаживаться с помощью современных алгоритмов искусственного интеллекта.

Повышенное качество смонтированной версии

Из-за динамичности событий при создании контента в реальном времени иногда возникают накладки, потому что режиссер не успевает переключиться на нужную камеру. Особенно часто такие ситуации возникают во время дебатов с участием нескольких человек. Редактирование материала позволяет исправить подобные несовершенства путем небольшого смещения монтажной точки назад, чтобы выбрать нужный план за мгновение до того, как он станет главным. Благодаря этому существенно повышается качество видеоряда в передачах с дискуссиями. Клавиатура DaVinci Resolve Speed Editor позволяет дополнительно ускорить обработку за счет наличия круглой ручки поиска.

Выбор и добавление кадров

Наличие видеопотоков из нескольких источников позволяет быстро добавлять прерывания. Для этого на странице Cut нужно выбрать режим Source Tape, чтобы в окне просмотра отобразить один за другим все клипы. Найдя понравившуюся вырезку, вам нужно только щелкнуть значок Source Overwrite. Она будет автоматически помещена на временную шкалу и синхронизирована по таймкоду с оригинальным материалом, причем данная операция не требует никаких действий с точками входа и выхода. Такой удобный процесс позволяет быстро просматривать контент, выискивать нужные фрагменты и добавлять их.

Идеально подходит для DaVinci Resolve Sync Bin

Страница Cut в DaVinci Resolve позволяет редактировать многокамерный материал с помощью Sync Bin. Он автоматически показывает только те клипы, которые имеют тот же тайм-код, что и фрагмент, выбранный на временной шкале. Это своеобразный ассистент, который помогает найти подходящие кадры. Поскольку все клипы на модели ATEM ISO имеют тайм-код, кадры в Sync Bin будут доступны для просмотра с идеальной синхронизацией. Они показаны в виде отдельных потоков, которые можно выбирать простым щелчком мыши. Кроме того, автоматически вставляются точки входа и выхода. После этого для добавления кадра на временную шкалу остается лишь щелкнуть значок Source Overwrite. По своей функции Sync Bin очень напоминает видеомикшер.

Графика из медиатеки

Если при создании передачи используется контент из медиатеки, он сохраняется вместе с индивидуальными входными потоками. При открытии временной шкалы титры, полученные с помощью кеинга, будут находиться на ее втором слое, а графика, служившая источником видео, на первом. Поскольку эти элементы не встроены в записанный материал, их можно отредактировать или локализовать. Статические титры, например, довольно легко заменить на анимационные. Можно также обновить графику для предыдущих проектов, чтобы сделать контент более интересным и современным. Кроме того, для создания красивых 3D-титров предусмотрены инструменты на странице Fusion.

Повторная привязка к файлам камеры в кодеке Blackmagic RAW

Blackmagic Studio Camera Pro и Blackmagic URSA Broadcast поддерживают внутреннюю запись в кодеке Blackmagic RAW, причем полученный материал также будет синхронизирован по тайм-коду, поступающему с видеомикшера обратно на камеру через SDI-интерфейс. Это дает возможность добавлять в проект DaVinci Resolve клипы в Blackmagic RAW, которые обеспечивают более высокое качество изображения, чем файлы H.264, хранящиеся на микшере. Поскольку такой контент имеет кинематографическую гамму и широкий динамический диапазон, его цветовая коррекция позволяет создать оригинальный визуальный ряд. Благодаря такому функционалу можно готовить материал на уровне художественного кино. Кроме того, DaVinci Resolve обеспечивает работу с первичным 4K - или 6K-изображением, поэтому с HD-микшера легко получить копию в Ultra HD.

Создание программ в Ultra HD на основе Blackmagic RAW

Изображение в формате Blackmagic RAW имеет сверх высокое качество, что открывает новые возможности для творчества. Это позволяет вести стриминг в HD и сохранять контент в Ultra HD. Камеры Blackmagic Studio 4K и 6K Pro оснащаются сенсорами высокого разрешения, которые обеспечивают превосходный результат съемки в условиях слабого освещения. В файлах Black magic RAW изображение имеет более широкий динамический диапазон и полный RGB-спектр, что значительно облегчает грейдинг. Благодаря дополнительному разрешению кадры можно обрезать и масштабировать без потери качества. Кроме того, улучшена функция сглаживания, что улучшает вид мелких деталей изображения. Теперь потоковые трансляции можно вести в HD, а сохранять мастер-копии в Ultra HD.

Цветовая коррекция в DaVinci Resolve

DaVinci Resolve является самым популярным приложением для грейдинга в Голливуде и используется чаще, чем любое другое решение такого класса. Он имеет привычные круги первичной коррекции, которые служат для балансировки цвета в темных, средних и светлых тонах. Чтобы увеличить контрастность, можно задать определенные точки в областях света и тени. Кроме того, у DaVinci Resolve есть целый ряд других инструментов для выделения и усиления, стабилизации изображения при дрожании камеры, а также средства вторичной обработки для редактирования отдельных цветов, кривые, Power-зоны с функцией отслеживания и поддержка множества узлов.

.

---

.

---

• ATEM Television Studio HD8 ISO
• Приветственный пакет с QR-кодом для загрузки ПО
