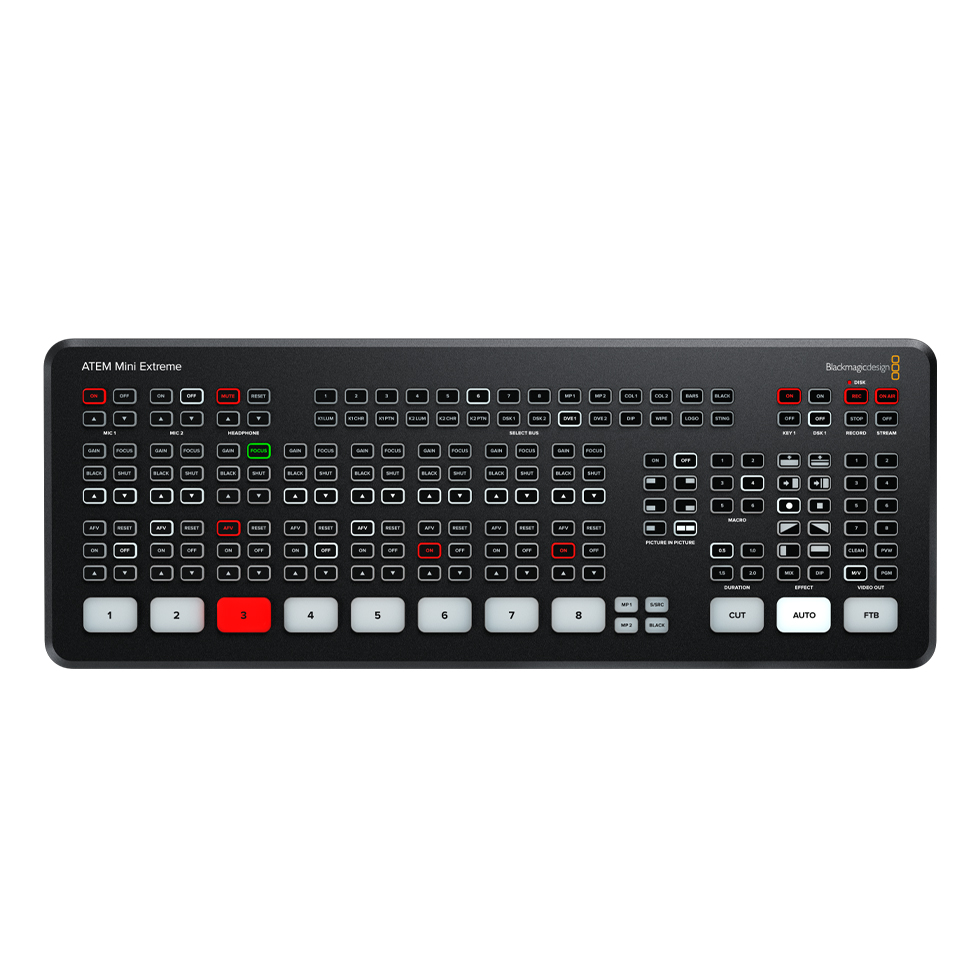

Atem Mini Extreme видеомикшер Blackmagic            артикул: SWATEMMINICEXT

Оригинальный видеомикшер Atem Mini Extreme Blackmagic

ATEM Mini Extreme представляет собой современный микшер для решения профессиональных задач. В дополнение к функционалу ATEM Mini Pro, эта модель имеет восемь HDMI-входов, два отдельных HDMI-выхода, пару USB-портов и гнездо для наушников. Также предусмотрены четыре модуля кеинга, шесть процессоров DVE для создания картинки в картинке, два медиаплеера и мониторинг с возможностью отображения до 16 окон.

ATEM Mini - доступное по цене решение для производства многокамерного контента на вещательном уровне

Микшеры ATEM Mini позволяют без труда готовить материал профессионального качества для онлайн-трансляций на платформе YouTube и бизнес-презентаций через Skype или Zoom. Они обеспечивают подключение до восьми источников изображения, среди которых могут быть камеры, компьютер со слайдами PowerPoint или игровая консоль. Для создания картинки в картинке и целого ряда других эффектов есть встроенный процессор DVE. Все модели линейки ATEM Mini имеют порт USB для передачи сигнала в любое специальное ПО, а ATEM Mini Pro и ATEM Mini Extreme дополнительно поддерживают стриминг в реальном времени и запись на USB-накопители. Еще одно преимущество — наличие функций для производства контента на вещательном уровне.

Законченное решение с функционалом эфирного видеомикшера

ATEM Mini представляет собой законченное решение и имеет компактную переднюю панель, с которой легко работать даже тому, кто ведет презентацию. Здесь расположены удобные кнопки для выбора источников, различных переходов и эффектов, а также микширования звуковой дорожки. Модели ATEM Mini Pro и ATEM Mini Extreme дополнительно позволяют управлять записью и онлайн-трансляцией, выводить отдельный поток, программный сигнал или изображение в режиме многооконного мониторинга. Сзади находятся HDMI-разъемы для подключения камер и компьютера, входы для микрофонов, основной (USB) и вспомогательный (HDMI) выходы.

Пять моделей ATEM Mini на выбор

В дополнение к функционалу ATEM Mini, эта модель позволяет вести запись в H.264 на флеш-диски USB, а также обеспечивает потоковую трансляцию через порт Ethernet на YouTube Live и других платформах. Режим многооконного мониторинга поддерживает работу с четырьмя камерами, медиаматериалами, предварительно просматриваемым и программным сигналами, а для сохранения, стриминга и звука предусмотрено отображение состояния.

ATEM Mini Extreme

В дополнение к функционалу ATEM Mini Pro, эта модель имеет восемь HDMI-входов, два отдельных HDMI-выхода, пару USB-портов и гнездо для наушников. Также предусмотрены четыре модуля кеинга, шесть процессоров DVE для создания картинки в картинке, два медиаплеера и мониторинг с возможностью отображения до 16 окон.

Удобное и простое в работе решение

Ни один другой видеомикшер не отличается такой исключительной простотой в работе, потому что для выбора одного из источников достаточно нажать кнопку с соответствующим номером. Смену изображения можно выполнять обычным переключением (CUT) или с использованием различных переходов (AUTO), среди которых есть не только привычное растворение, но и погружение в цвет, цифровые эффекты с замещением и сжатием. Кроме того, устройство позволяет создавать картинку в картинке с заданным положением и фоном, а медиаплееры обеспечивают хранение титров и графики при загрузке с помощью программной панели управления.

Потоковая трансляция интервью

ATEM Mini превосходно подходит для показа интервью. Благодаря компактным размерам видеомикшер легко разместить даже в небольших студиях, а при подключении нескольких камер можно получить более одного ракурса изображения, в том числе общий и крупный планы. Модели ATEM Mini Pro и ATEM Mini Extreme дополнительно поддерживают стриминг в реальном времени на таких платформах, как YouTube и Facebook.

Бизнес-презентации по Skype

Приложение Skype будет распознавать микшер ATEM Mini как веб-камеру, а за счет использования нескольких источников изображения деловая презентация выйдет на качественно новый уровень. В нее можно включить общий и крупный планы, слайды PowerPoint и даже такие эффекты, как картинка в картинке.

Киберспортивные трансляции

Чтобы показать состязания геймеров на платформе Twitch, достаточно подключить несколько игровых консолей и камеру для ведущего программы. ATEM Mini позволяет использовать материал с частотой до 60 кадров/с для трансляции динамичных сюжетов, а комментарии можно добавлять с помощью функции «картинка в картинке». Кроме того, предусмотрена загрузка титров непосредственно из приложения Photoshop.

Привлечение потенциальных инвесторов

Чтобы найти средства для реализации своего проекта, важно провести качественную презентацию на сайте Kickstarter или встрече с инвесторами. Видеомикшер позволяет подключить по одной камере для показа людей и крупного плана продукта, а также компьютер для вывода слайдов с бизнес-планом. После этого остается только рассказать о своей идее в ходе конференции по Skype или Zoom, а затем выложить ролик в Интернет для просмотра.

Учебные материалы

ATEM Mini является идеальным решением для подготовки образовательного контента. Так как настройка микшера требует минимум времени и усилий, с ним можно отправиться в любое место для записи учебных материалов. Компьютеры и камеры будут служить источниками изображения, а приложение ATEM Software Control обеспечит загрузку титров и добавление видеоэффектов.

Возможность подключить до восьми камер

Наличие четырех или восьми HDMI-входов (в зависимости от модели) позволяет использовать соответствующее количество видеокамер. Они оснащаются довольно качественной оптикой и имеют хорошую чувствительность в условиях слабого освещения. Если подключенные источники создают изображение в разных форматах, микшер выполняет их синхронизацию, обеспечивая совместимость с широким рядом оборудования. Кроме того, съемочная техника с HDMI-интерфейсом часто дает возможность устанавливать разные объективы — широкоугольные для общих планов и трансфокаторы для крупных. Благодаря этому при работе над театральными и школьными постановками, музыкальными клипами и свадебными фильмами легко получить материал высокого уровня.

Вывод видео через HDMI и USB

Чтобы иметь максимально высокую степень совместимости, все модели линейки ATEM Mini оснащаются портом USB. Так как при подключении к компьютеру с ПО для стриминга входящий сигнал распознается как изображение, поступающее с простой веб-камеры, микшер позволяет полноценно работать с любым материалом в полном разрешении 1080 HD. Благодаря этому его можно использовать для профессионального показа многоракурсных презентаций с помощью приложений Zoom, Microsoft Teams и Skype. Кроме того, предусмотрена поддержка программ Open Broadcaster и XSplit Broadcaster.

Потоковая трансляция через Ethernet с модели ATEM Mini Pro

Модели ATEM Mini Pro и ATEM Mini Extreme позволяют вести трансляцию аппаратным способом через порт Ethernet. Чтобы начать показ на YouTube, Facebook или Twitch, достаточно выбрать платформу с сервером и ввести ключ. Задать настройки микшера исключительно просто, а изображение без пропущенных кадров будет иметь более высокое качество. Приложение ATEM Software Control содержит вкладки для контроля стриминга, состояние которого также выводится в режиме многооконного мониторинга. Значение Мбит/с указывает скорость потока, требуемую для текущего видеоформата. Если нужно добавить дополнительные сервисы, можно изменить соответствующие настройки в файле XML.

Подключение к Интернету с помощью 5G- или 4G-телефона

При стриминге из точки за пределами студии или для создания резервной линии в дополнение к основному Ethernet-каналу можно использовать 5G- или 4G-смартфон на платформе Apple или Android. Данная функция поддерживается на моделях ATEM Mini Pro и ATEM Mini Extreme. Телефон, подключенный через порт USB, будет обнаружен автоматически, а микшер ATEM обеспечит его питание. В этом случае сигнал передается через сотовую сеть, причем настройки соединения менять не нужно. Таким образом, ATEM Mini Pro и ATEM Mini Extreme становятся идеальными решениями для трансляции в мобильных условиях.

Прямая запись на флеш-диски USB с помощью ATEM Mini Pro

ATEM Mini Pro и ATEM Mini Extreme поддерживают прямое сохранение на флеш-диски USB путем создания копии потока, который представляет собой видео H.264 со звуком AAC, что позволяет быстро загружать материал на такие веб-сервисы, как YouTube и Vimeo. При подключении микшера к USB-разветвителю или станции Blackmagic MultiDock можно использовать несколько накопителей. В этом случае запись будет продолжаться без остановки. Ее настройки вместе с нужным носителем выбирают в приложении ATEM Software Control, а состояние выводится в режиме многооконного мониторинга. В конфигурации с камерами линейки Blackmagic Pocket Cinema дополнительно доступна опция их запуска.

Две модели с раздельной записью всех входящих потоков для последующего монтажа

ATEM Mini Pro ISO

В дополнение к функционалу ATEM Mini Pro, эта модель позволяет вести запись пяти потоков в кодеке H.264, включая сигналы со всех входов и саму трансляцию. Кроме того, сохраняется проектный файл DaVinci Resolve, при открытии которого можно выполнить монтаж программы, смикшировать звуковую дорожку и сделать цветокоррекцию.

ATEM Mini Extreme ISO

В дополнение к функционалу ATEM Mini Extreme, эта модель позволяет вести запись девяти потоков в кодеке H.264, включая сигналы со всех входов и саму трансляцию. Кроме того, сохраняется проектный файл DaVinci Resolve, при открытии которого можно воссоздать показанную программу и выполнить ее монтаж.

Монтаж отдельных потоков из показанной трансляции

ATEM Mini Pro ISO и ATEM Mini Extreme ISO позволяют одновременно вести запись программы и чистых сигналов со всех входов, чтобы в дальнейшем выполнить монтаж материала прямой трансляции. Видео содержит теги таких метаданных, как синхронизированный тайм-код и номер камеры, причем вместе с файлами сохраняется используемое изображение из библиотеки мультимедиа. Благодаря этому после окончания стриминга можно подготовить новую версию передачи с изменением цветовой схемы, добавлением эффектов и графики, а также создать профессиональную звуковую дорожку на основе отдельных аудиопотоков.

Обработка трансляции в DaVinci Resolve

ATEM Mini Pro ISO и ATEM Mini Extreme ISO позволяют сохранять проектный файл DaVinci Resolve, который легко открыть одним щелчком мыши. Этот материал содержит переходы в виде склейки и растворения, а также графику из библиотеки мультимедиа, поэтому можно отредактировать монтажные точки, а при использовании синхроящика с многооконным просмотром — еще и полностью заменить отдельные кадры. Дополнительно предусмотрена повторная привязка к файлам камеры в кодеке Blackmagic RAW, если нужно выполнить грейдинг на профессиональном уровне и подготовить конечную копию в Ultra HD.

Добавление видеоэффектов

Одно из преимуществ линейки ATEM Mini — наличие функционала для создания контента на профессиональном уровне. Для мгновенного переключения между источниками используется кнопка CUT, а если при смене изображения нужно добавить эффекты вещательного качества — клавиша AUTO. Во втором случае можно выбрать различные виды перехода, в том числе смешивание, а также задать продолжительность в диапазоне от 0,5 до 2 с при промежуточных значениях одна и полторы секунды. Кроме того, микшер имеет процессор DVE, который позволяет перемещать графику по экрану.

Совместимость с профессиональными микрофонами

Два независимых стереовхода 3,5 мм позволяют использовать настольные и петличные микрофоны. Подобная функция имеет особое значение во время интервью, когда необходимо обеспечить качественный звук не только для ведущего программы, но и его гостя. Кроме того, можно подключить плеер для заполнения пауз музыкальным сопровождением, а на передней панели предусмотрены кнопки для установки уровня громкости. Все модели ATEM Mini оснащаются аудиоблоком Fairlight, который служит для раздельной обработки всех поступающих потоков и их микширования. На ATEM Mini Extreme дополнительно есть гнездо под наушники.

Автоматическое преобразование форматов на любом HDMI-входе

Все HDMI-входы обеспечивают конверсию, поэтому преобразование материала в форматах 1080p, 1080i и 720p выполняется автоматически в соответствии с заданной на микшере настройкой. По умолчанию используется один из стандартов, однако его в любой момент легко изменить. Выходы HDMI позволяют выводить не только программное изображение, но и каждый из отдельных потоков с чистым переключением. Разъем № 1 можно назначить для видео с малой задержкой обработки при трансляции киберспортивных соревнований. Модели ATEM Mini Extreme поддерживают два таких сигнала, а на ATEM Mini Pro и ATEM Mini Extreme дополнительно предусмотрен выбор HDMI-интерфейса для многооконного мониторинга.

Функционал для вещания

Несмотря на свой компактный дизайн и доступную цену, ATEM Mini позволяет создавать материал по-настоящему вещательного качества. Так как модели линейки имеют функционал эфирного видеомикшера, они превосходно подходят для тех, кто делает первые шаги в отрасли. Здесь есть модуль цветового кеинга, звуковой блок Fairlight, процессор DVE и библиотека статичных изображений для хранения графики. Чтобы получить доступ к этим инструментам, достаточно подключить устройство через порт USB или Ethernet и запустить приложение ATEM Software Control на ПК с операционной системой Mac или Windows. Самостоятельный опыт и собственные эксперименты дадут возможность освоить основы производства контента и начать путь к вершинам профессионального мастерства!

Бесплатная программная панель ATEM Software Control

ATEM Software Control на ПК открывает доступ ко всему функционалу микшеров ATEM Mini. Эта панель представляет собой визуальный интерфейс и содержит вкладки для быстрого изменения настроек. Для подключения используются порты USB и Ethernet. Во втором случае появляется возможность запускать экземпляры приложения на разных компьютерах при параллельной работе нескольких человек над одной программой. С помощью ПО легко выполнять микширование звука, загружать статичное изображение, создавать макрокоманды, сохранять состояние устройства в виде файла XML и контролировать рекордеры HyperDeck при воспроизведении клипов.

Процессор DVE для создания переходов и эффектов

Одна из наиболее важных особенностей микшеров ATEM Mini — наличие процессора DVE для добавления 16 различных цифровых эффектов. Он позволяет на профессиональном уровне создавать картинку в картинке с настраиваемыми 3D-границами, тенями и освещением. Качество изображения остается таким же высоким, как на топ-моделях линейки ATEM, а вся обработка выполняется в реальном времени. Сжатие, замещение, изменение положения, размера и масштабирование сделают видеоряд более динамичным и интересным. Кроме того, при переходах с вытеснением можно дополнительно анимировать подготовленную графику.

Переходы вещательного качества

При смене источников микшер ATEM Mini позволяет использовать смешивание, погружение, вытеснение и другие виды переходов. Каждый из них доступен в HD-качестве с настройкой таких параметров, как продолжительность, цвет и ширина границ, положение и направление. Дополнительно предусмотрен DVE-процессор, с помощью которого в ходе спортивной трансляции легко добавлять графику. Для проверки перед выводом в эфир на ATEM Mini есть специальная функция предварительного просмотра.

Плагин для графики из Photoshop

Встроенная библиотека мультимедиа позволяет загружать до 20 отдельных RGBA-изображений для создания титров, логотипов и таких сложных эффектов, как вытеснение с графикой. Их выводят через медиаплеер, который становится дополнительным источником видеосигнала. Кроме того, на ATEM Mini можно генерировать стоп-кадры из программного потока и добавлять их во внутреннее хранилище. Необходимый материал загружают с помощью приложения ATEM Software Control или непосредственно из Photoshop посредством специального плагина. Он особенно полезен в тех случаях, когда требуется быстро обновлять информацию на электронном табло, потому что в этом случае выполняется прямой импорт в плеер.

Новые возможности цветового наложения

Линейка ATEM Mini имеет мощные инструменты цветового наложения, которые будут полезны в работе над новостными передачами и презентациями. Для автоматической настройки необходимых параметров предусмотрена выборка фона. Благодаря этому легко получить ровные края на стыке слоев, устранить связанные с разливом цвета погрешности и добиться безупречной комбинации переднего и заднего плана. Микшер также позволяет использовать графику, содержащую зеленую или синюю подложку. Модель ATEM Mini Extreme оснащена четырьмя модулями кеинга — по одному на каждую подключенную камеру для создания виртуальных декораций.

Виртуальная среда студии

Модели ATEM Mini Extreme имеют четыре модуля первичного кеинга для создания эффектных виртуальных декораций. Так как на этих микшерах есть восемь входов, половину из них можно использовать для подключения камер, а оставшиеся — для соединения с компьютером, который будет генерировать различные варианты фона. Если съемочная техника зафиксирована в одном положении, достаточно загрузить готовое статичное изображение из медиаплееров и внутренней библиотеки. Кроме того, предусмотрены поддержка макрокоманд для выбора нужной графики при переходе между источниками, совместимость с платой DeckLink Quad HDMI и приложениями для моделирования студийной среды.

Обработка в режиме SuperSource

Помимо двух независимых процессоров DVE, на моделях ATEM Mini Extreme также предусмотрен режим SuperSource для добавления четырех дополнительных слоев, которые вместе с фоном составляют отдельный источник изображения. При работе с ним можно использовать любой входящий сигнал, а их комбинацию совмещают с готовой подложкой, хранящейся в библиотеке мультимедиа. Подобная функция идеально подходит для создания эффекта «картинка в картинке» при прямом включении удаленных участников программы. Необходимую настройку выполняют до эфира, а блоки DVE в этом случае остаются свободными для других задач.

Переключение с использованием эффектов

Хотя микшер ATEM Mini допускает прямое переключение между источниками с помощью кнопки CUT, он также имеет режим «Программа/Просмотр», для выбора которого служит приложение ATEM Software Control. Такой порядок работы является привычным в вещательной среде и позволяет создавать эфирный контент на профессиональном уровне. В этом случае можно задать следующий сигнал для вывода, однако переход к нему выполняется не сразу, а после нажатия клавиши CUT или AUTO. Подобная двухуровневая система страхует от многих ошибок. Кроме того, она будет удобна при обучении новичков, делающих первые шаги в отрасли.

Многооконный мониторинг на ATEM Mini Pro

При работе над масштабными проектами с использованием нескольких камер необходимо одновременно видеть все потоки. Микшеры ATEM Mini Pro и ATEM Mini Extreme имеют режим профессионального мониторинга, который позволяет выводить на один HDMI-дисплей или телевизор все источники, а также предварительно просматриваемый и программный сигналы. Чтобы его активировать, достаточно нажать кнопку M/V на передней панели устройства. Видео содержит настраиваемые ярлыки и два вида индикации (Tally и звук). Дополнительно отображаются состояние записи, трансляции и аудиоблока, а модели ATEM Mini Extreme дают возможность задать до 16 различных окон.

Встроенный звуковой блок с эквализацией, компрессией и ограничением

На ATEM Mini есть встроенный блок Fairlight для комплексной обработки звука при создании контента в реальном времени. Его каналов достаточно для всех источников, включая HDMI-входы и два микрофонных разъема. В каждом случае доступны шестиполосная параметрическая эквализация, компрессия, ограничение, расширение, подавление и полное назначение пространственных характеристик. Также предусмотрены автоматическое микширование в режиме AFV и ручная настройка с одновременным выводом изо всех источников. Для сведения аудиодорожки можно использовать приложение ATEM Software Control, аппаратный пульт с поддержкой протокола Mackie или панель Fairlight Audio Console.

Прием потокового сигнала с помощью ATEM Streaming Bridge

ATEM Streaming Bridge представляет собой конвертер, который способен принимать поступающий с микшера ATEM Mini Pro или ATEM Mini Extreme поток H.264 и выполнять обратное преобразование для вывода видео через SDI- и HDMI-интерфейсы. Это позволяет передавать стриминговый сигнал в удаленные места локальной сети Ethernet, а при подключении к Интернету — и в любую точку земного шара, тогда как кодек H.264 обеспечивает трансляцию качественного контента при очень низком объеме трафика. Такое решение дает блогерам и сотрудникам новостных каналов возможность лучше распределять между собой рабочую нагрузку и создавать глобальные студии на основе моделей ATEM Mini Pro. Настройка устройства не требует особых навыков и выполняется с помощью утилиты ATEM Setup, а файлы с установочными параметрами легко отправить по электронной почте другим членам творческой команды.

Управление камерами и установка цветового баланса

Микшеры ATEM Mini допускают подключение 4K- и 6K-камер линейки Blackmagic Pocket Cinema, которые можно использовать как студийную технику с удаленным управлением через HDMI для создания контента на уровне вещательных стандартов. В этом случае из приложения ATEM Software Control легко выполнять установку цвета и контролировать такие параметры съемки, как ISO и оттенок, а также диафрагму, фокус и зум. Программная панель имеет два вида интерфейса: традиционный блок CCU для общепринятого способа работы и режим цветокоррекции по аналогии с системой DaVinci Resolve, если нужно придать визуальному ряду черты цифрового кино.

Собственные решения удаленного контроля

Хотя вместе с ATEM Mini поставляется программная панель ATEM Software Control, порт Ethernet позволяет использовать собственные решения для дистанционного управления из любой точки планеты. Одним из примеров рабочей конфигурации будет размещение микшера и HDMI-камер на площадке и системы удаленного контроля в другом помещении с достаточной шумоизоляцией. Подобный подход часто встречается у вещательных компаний: съемочное оборудование находится в павильоне, в то время как режиссер эфира — в аппаратной комнате. При необходимости в локальной сети можно одновременно запускать несколько экземпляров приложения, а с помощью пакета SDK — создавать свои продукты.

Запись на внешний рекордер

Через программный HDMI-выход микшеры ATEM Mini легко подключить ко внешнему рекордеру или монитору (например, Blackmagic Video Assist), а также к проекторам для передачи изображения на большие сценические экраны. В этом случае в реальном времени выводится не только качественное видео, но и звук. Если использовать приложение ATEM Software Control, можно записывать отдельный поток с одного из входов. Модель ATEM Mini Pro дополнительно позволяет вести параллельное сохранение в разных форматах: ProRes (через HDMI) и H.264 (через USB на флеш-диск).

Ускорение работы с помощью пульта ATEM 1 M/E Advanced Panel

Модели ATEM Mini оснащены портом Ethernet и совместимы с аппаратными панелями, что позволяет максимально полно использовать весь функционал устройства. Пульт ATEM 1 M/E Advanced Panel обеспечивает переключение в режиме «Программа/Просмотр», для чего на нем предусмотрены отдельные кнопки источников на каждой шине. Переходы запускают автоматически или с помощью фейдера. Чтобы работать с цифровыми эффектами, есть джойстик с позиционированием элементов по трем осям и поворотом для изменения размера. Органы управления, для которых нет специальных клавиш и круглых ручек, доступны из меню на ЖК-дисплее. Кроме того, консоль дает возможность создавать и исполнять макрокоманды, при этом она совместима с любыми другими микшерами ATEM.

Балансировка камер при использовании пульта ATEM Camera Control Panel

При создании контента в реальном времени крайне важно обеспечить единообразие цветового баланса при переходе от одного ракурса к другому. Пульт ATEM Camera Control Panel позволяет преодолеть ограничения программного приложения, когда к микшеру ATEM Mini подключены четыре камеры. Каждый модуль устройства имеет ЖК-дисплей с многофункциональными кнопками и круглыми ручками, а также полный набор других органов, чтобы контролировать параметры профессиональной съемки. Для установки диафрагмы и уровня черного предусмотрен джойстик, а для настройки оттенка есть отдельные круглые ручки красного, зеленого и синего каналов.

Рабочий процесс

Видеомикшеры ATEM Mini имеют компактные размеры и отличаются легкой настройкой, а их мощный функционал позволяет готовить многоракурсный материал вещательного уровня на самых разных проектах. Чтобы приступить к работе, к устройству достаточно подключить камеры. На моделях этой линейки можно создавать картинку в картинке для одновременного показа изображения и комментатора, а также целый ряд других эффектов. Программный поток выводится через USB-выход на компьютер с приложением для стриминга, а ATEM Mini Pro и ATEM Mini Extreme обеспечивают трансляцию непосредственно через порт Ethernet. Дополнительно предусмотрены отдельные входы для микрофонов, чтобы добавлять звуковое сопровождение во время интервью и презентаций.

Работа над блогами и интервью

Малый форм-фактор делает линейку ATEM Mini идеальным решением для стриминга небольших программ, которые создает сам ведущий. Через четыре HDMI-входа можно подключить три камеры для общего, среднего и крупного планов, а также рекордер HyperDeck Studio Mini для воспроизведения ранее записанных клипов. Предусмотрен вывод изображения в режиме «картинка в картинке», причем для него доступны такие настройки, как затенение и цвет границ. Это позволяет обращать внимание зрителя на те или иные аспекты передачи и добавлять графику или логотипы, чтобы готовить материал настоящего вещательного уровня. Веб-трансляцию ведут с помощью специального приложения на отдельном компьютере, а при работе с моделями ATEM Mini Pro и ATEM Mini Extreme — непосредственно через порт Ethernet.

Презентации по конференц-связи через Skype

ATEM Mini позволяет готовить презентации телевизионного качества и показывать их сотрудникам компании или инвесторам с помощью приложения Skype. Интуитивно понятная передняя панель дает возможность каждому создавать материал профессионального уровня путем переключения между различными HDMI-камерами и ноутбуком со слайдами PowerPoint. Эти микшеры будут идеальным решением для конференц-залов, потому что для работы с ними не нужно быть экспертом в области видеотехнологий и вещания. Для добавления цифровых эффектов при совмещении двух изображений предусмотрен встроенный процессор DVE, а для соединения с ПК есть порт USB.

Трансляция киберспортивных турниров

Для геймеров одним из важных элементов общения является участие в состязаниях с другими любителями киберспорта. ATEM Mini позволяет на профессиональном уровне провести трансляцию подобных турниров на таких платформах, как YouTube Live и Twitch. К микшеру можно подключить несколько игровых консолей и камер, чтобы затем выбирать нужный источник простым нажатием кнопки. Для совмещения двух изображений есть процессор DVE, а для удаления зеленого фона — модуль кеинга, с помощью которого легко создать комбинированную композицию. Кроме того, предусмотрены специальный вход с нулевой задержкой при обработке сигнала и микрофонные разъемы для добавления комментариев.

Презентации для сайта Kickstarter

Если у вас есть хорошая бизнес-идея и для ее реализации нужно найти финансирование, наилучший способ обратить на себя внимание инвесторов — подготовить качественную презентацию. ATEM Mini имеет четыре HDMI-входа, которые позволяют подключать несколько камер для съемки оратора и рекламируемого продукта, а также компьютер для демонстрации слайдов. Если требуется добавить текст или графику, дополнительно можно использовать модули кеинга. Так как микшер отличается простотой в работе, с его помощью легко самостоятельно создавать материал вещательного качества при скромном бюджете. После этого остается только провести трансляцию по Skype или Zoom и разместить видео на сайте Kickstarter!

Подготовка учебно-образовательных материалов

Теперь учебную аудиторию легко превратить в телестудию, чтобы готовить образовательный контент для размещения на веб-ресурсах и предлагать его не только в своей стране, но и за ее пределами. Для создания материалов профессионального уровня при показе преподавателя и студентов с разных ракурсов можно использовать несколько камер, в то время как HDMI-вход позволяет подключать компьютер с презентацией PowerPoint и выводить слайды через соответствующий выход на экран проектора. Такая опция доступна на ATEM Mini Pro, потому что для записи программного изображения на флеш-накопители служит порт USB. Кроме того, видеомикшер обеспечивает трансляцию занятий в режиме реального времени.

Показ религиозных собраний

ATEM Mini — первый эфирный микшер, работать с которым способен любой человек из числа верующих. С его помощью легко готовить материал с богослужений для сохранения в телевизионном качестве, а по цене он доступен даже самому маленькому церковному приходу. Интерфейсы HDMI обеспечивают подключение нескольких камер для использования разных ракурсов, а разъемы для микрофона — запись звука. Благодаря этому для создания видео не нужны большой бюджет и многочисленная команда. Полученный контент можно размещать в сети Интернет для глобальной аудитории, а также воспроизводить в любое удобное время с выводом на экран проектора.

Лекции и семинары в онлайн-режиме

ATEM Mini является превосходным решением для потоковой трансляции образовательных материалов. Передняя панель имеет все необходимые органы управления, позволяя даже преподавателю мгновенно выбирать изображение с камеры или презентацию на ПК. Кроме того, через HDMI-интерфейс можно подключить компьютер, чтобы показывать слайды, видео, веб-сайты и прочие материалы. На всех HDMI-входах поддерживается преобразование формата, поэтому самостоятельно выполнять конверсию не требуется. Микшер также оснащен модулями кеинга для наложения логотипов, графики и других дополнительных элементов поверх программного потока. Будущее в сфере обучения — за онлайн-режимом, и с ATEM Mini завтрашний день наступает уже сегодня!

Освещение спортивных соревнований

ATEM Mini позволяет на высоком уровне освещать различные спортивные состязания, будь то теннисный турнир, игра в боулинг или бейсбольный матч. При подключении нескольких HDMI-камер можно получать изображение с разных ракурсов, чтобы не пропустить ни одного интересного момента. Если нужно обновить графическую информацию и вывести ее непосредственно на микшер для наложения с помощью модуля вторичного кеинга, достаточно воспользоваться бесплатной программной панелью с плагином ATEM для Photoshop. С линейкой ATEM Mini создание профессионального онлайн-контента и его трансляция становятся по плечу абсолютно каждому!

Показ концертов в реальном времени

ATEM Mini дает возможность вести онлайн-трансляцию музыкальных выступлений и концертов. Чтобы получить материал с разных ракурсов, достаточно подключить несколько камер. Микшеры имеют встроенный блок Fairlight с шестиполосной параметрической эквализацией, компрессией и ограничением. Модули кеинга позволяют добавлять различные эффекты и интегрировать изображение из таких источников, как iTunes Visualizer, а при использовании в конфигурации с Blackmagic Pocket Cinema Camera дополнительно доступна установка цвета. Кроме того, ATEM Mini не только обеспечивает передачу видео на стриминговые платформы YouTube Live и Facebook, но и облегчает запись клипов для последующего показа.

Общее количество видеовходов	8
Общее количество выходов	2
Общее количество дополнительных выходов	2
Общее количество аудиовходов	Два стереоразъема 3,5 мм
Общее количество аудиовыходов	Один стереоразъем 3,5 мм
Разъем для тайм-кода	Нет
Видеовход HDMI	Восемь разъемов HDMI типа A с поддержкой HD (10 бит). Двухканальный встроенный звук
Повторная синхронизация на входе	На всех восьми HDMI-разъемах
Преобразование формата и кадровой частоты	На всех восьми HDMI-разъемах
Программные выходы HDMI	2
Ethernet	Порт Ethernet по стандарту 10/100/1000 BaseT для потоковой трансляции, управления с помощью приложения, обновления ПО и подключения к панели напрямую или по сети
Подключение к компьютеру	Два порта USB-C 3.1 Gen 1 для записи на внешний накопитель, распознавания микшера как веб-камеры, управления с помощью приложения, обновления ПО и подключения к панели
Стандарты и форматы
Форматы HD на входе	720p/50; 720p/59,94; 720p/60  1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60  1080p/50; 1080p/59,94; 1080p/60
Форматы HD на выходе	1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
Форматы потокового видео	1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
Форматы Ultra HD	нет
Цветовая субдискретизация	4:2:2 YUV
Цветовое разрешение	10 бит
Цветовое пространство	Rec. 709
Поддерживаемое разрешение на входе HDMI при подключении к компьютеру	1280 x 720p (50; 59,94 и 60 Гц)  1920 x 1080p (23,98; 24; 25; 29,97; 30; 50, 59,94 и 60 Гц)  1920 x 1080i (50; 59,94 и 60 Гц)
Преобразование цветового пространства	Аппаратное в режиме реального времени
Прочие характеристики
Модули первичного кеинга	4
Модули вторичного кеинга	2
Современные инструменты цветового кеинга	До четырех
Модули линейного/яркостного кеинга	До четырех
Модуль переходов	Только DVE
Общее количество слоев	9
Генераторы шаблонов	5
Генераторы цвета	2
Цифровые видеоэффекты с границами и затенением	2
Интерфейс	Минимальное разрешение монитора 1366 x 768
Аудио
Звуковой блок	11 двухканальных входов. Режимы «Вкл.»/«Выкл.»/«Привязка звука к видео», а также отдельное усиление сигнала в канале. Индикация уровня звука и максимального значения. Новые дополнительные инструменты Fairlight: компрессия, подавление, ограничение и шестиполосный параметрический эквалайзер. Регулировка усиления всего сигнала.
Аналоговый вход	Небалансный стереозвук
Задержка на аналоговом входе	До восьми кадров
Полное входное сопротивление	1.8k
Максимальный уровень на входе	+6 дБВ
Питание подключаемых микрофонов	На обоих разъемах 3,5 мм
Стриминг
Прямой стриминг	ATEM Mini Extreme позволяет вести потоковую трансляцию непосредственно через порт Ethernet по протоколу RTMP или с помощью мобильного устройства интернет-связи через разъем USB-C
Запись
Прямая запись видео и аудио	Порт расширения USB-C 3.1 Gen 1 для записи непосредственно на внешний накопитель
Запись видео	Один программный выход для вывода файла .mp4 в H.264 с качеством настройки стриминга (видео в формате микшера ATEM, звук AAC)
Форматирование накопителя	Поддержка файлов системы exFAT (Windows, Mac) или HFS+ (Mac)
Многооконный мониторинг
Многооконный мониторинг	Поддержка конфигурации из 16, 13, 10, 7 или 4 окон, включая программное и предварительно просматриваемое изображения, восемь входов HDMI, режим SuperSource, чистый сигнал, медиаплеер, состояние стриминга, записи и индикаторы звука
Формат вывода в режиме мониторинга	HD
Медиаплеер
Медиаплееры	2
Каналы	Вырезающий и заполняющий сигнал для каждого медиаплеера
Емкость библиотеки мультимедиа при загрузке изображений	20 изображений с поддержкой вырезающего и заполняющего сигнала
Форматы изображения для библиотеки мультимедиа	PNG, TGA, BMP, GIF, JPEG и TIFF
Управление
Панель управления	Встроенная панель управления. Программное приложение с функцией контроля камер. Возможность подключения дополнительной аппаратной панели.
Подключение панели управления	Порт Ethernet по стандарту 10/100/1000 BaseT для подключения напрямую или через компьютерную сеть. Возможность соединения с ATEM Mini Extreme ISO через USB-C. Обновление ПО через Ethernet или USB-C.
Совместимость с панелями управления	В комплект поставки входит приложение ATEM Software Control. Совместимость с пультами ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel и ATEM 4 M/E Advanced Panel. С помощью утилиты Videohub Hardware Panel Setup микшер ATEM Mini Extreme можно настроить для передачи сигналов из источников на приемники при использовании панелей Videohub Smart Control Pro и Videohub Master Control Pro.
Программная панель управления	В комплект поставки входит программная панель ATEM Software Control для операционных систем Mac 10.14 Mojave, Mac 10.15 Catalina, Mac 11 Big Sur или более поздних версий, а также для Windows 10 (только 64-разрядная версия)
Программное обеспечение
Обновление программного обеспечения	Через порт USB или Ethernet с прямым подключением к компьютеру на платформе Mac OS X или Windows. В комплект программного обеспечения входит утилита ATEM Setup.
Настройка	С использованием программной панели ATEM Software Control, за исключением IP-адреса, который устанавливают с помощью утилиты ATEM Setup при подключении к видеомикшеру через порт USB
Операционные системы	Mac 10.15 Catalina, Mac 11.1 Big Sur или более поздняя версия Windows 10 (64-разрядная версия)
Питание	Адаптер 12 В для подключения внешнего источника
Потребляемая мощность	36 Вт
Условия эксплуатации
Рабочая температура	от 5° до 40° C
Температура хранения	от -10° до 60° C
Относительная влажность	от 0% до 90% (без конденсации)

• ATEM Mini Extreme
• Внешний блок питания 12 В постоянного тока с международными адаптерами
