Разъемы
|
|
Видеовходы
9
Выходы
4
Вспомогательные выходы
4
Скорость передачи через SDI
1,5 Гбит/с и 3 Гбит / с
Видеовходы HDMI
Восемь разъемов HDMI типа A с поддержкой HD (10 бит).
Двухканальный вложенный звук.
Видеовыходы HDMI
3
Программные выходы HDMI
3
Аудиовходы
Два разъема XLR с фантомным питанием
Один BNC-разъем на 32 канала цифрового звука по протоколу MADI.
Аудиовыходы
Один 6,35-мм разъем для наушников
Разъем для тайм-кода
Не
Синхровход
Не
Повторная синхронизация на входе
На всех восьми HDMI-входах и удаленных источниках
|
Преобразование формата и частоты кадров
На всех восьми HDMI-входах и удаленных источниках
Выход вебкамеры
Два порта USB-C с поддержкой 720p или 1080p с программной частотой кадров
Многооконный режим
Один разъем HDMI
Один порт USB
Подключение панели управления
Порт Ethernet с подключением напрямую или через локальную сеть
Внутренний генератор тайм-кода
Есть
Выход Талли
Через HDMI на камерах Blackmagic и удаленной технике
Ethernet
Один порт 1g Ethernet для простого стриминга, подключения к панелям управления и интернету.
Один порт 10G Ethernet для записи.
Подключение к компьютеру
Два порта USB-C 3.1 Gen 1 для записи на внешний накопитель, распознавания видеомикшера как вебкамеры, управления с помощью приложения, обновления ПО и подключения к панели.
Один порт Thunderbolt для заполняющего и вырезающего сигнала, ввода видео, подключения к хранилищу через Ethernet и питания
|
|
|
Стандарты
|
Форматы HD на входе
720p/50; 720p/59,94; 720p/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
1080i/50; 1080i/59,94; 1080i/60
Форматы HD на выходе
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
Форматы потокового видео
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
Цветовая субдискретизация
4:2:2 YUV
|
Глубина цвета
10 бит
Цветовое пространство
Rec. 709
Поддерживаемое разрешение входа HDMI при подключении к компьютеру
1280 x 720p 50Hz, 59.94Hz and 60Hz
1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94 and 60Hz
1920 x 1080i 50, 59.94Hz and 60Hz
Преобразование цветового пространства
Аппаратное обеспечение в реальном времени
Автоматическое переключение SDI
|
|
Другие характеристики
|
Количество блоков M / E
1
Коммутационные элементы с прямым доступом
10
Тип коммутационных кнопок
Кнопки NKK
Предварительный просмотр переходов
1
Шина выбора источников
Настройка с помощью многофункциональных органов управления и выхода состояния звука блока Fairlight
Специальные кнопки макрокоманд
6
Кнопки видов перехода
Настройка с помощью многофункциональных органов управления и выхода состояния звука блока Fairlight
Продолжительность перехода
Настройка с помощью многофункциональных органов управления и выхода состояния звука блока Fairlight
Кнопки кеинга
8
Кнопки вспомогательных выходов
6
Фейдер
1
Кнопки записи
2
|
Кнопки стриминга
2
Выбор перехода в модули вторичного кеинга
6
Кнопки полного затемнения
Одна кнопка NKK
Модули первичного кеинга
4
Модули вторичного кеинга
2
Современные инструменты цветового кеинга
До четырех
SuperSource
1
DVE
2
Модули линейного / яркого кеинга
До четырех
Модуль кеинга для создания переходов (анимация и DVE)
Только DVE
Генераторы цвета
2
Панель управления
Настраивают используя органы управления и выход для статуса звука Fairlight.
Назначаемые окна
16
Индикация состояния
Красный цвет для программного сигнала, зеленый для предварительного просмотра
|
|
Аудио
|
Звуковой блок
26 входов на 2 канала.
(8 HDMI + 16 MADI + XLR + Thunderbolt)
Режимы " ВКЛ."/"Выкл."/"Привязка звука к видео", а также отдельное усиление сигнала в канале.
Индикация уровня звука и максимального значения. Новые дополнительные инструменты Fairlight для работы со звуком: компрессия, подавление, ограничение и шестиполосный
параметрический эквалайзер. Регулировка усиления всего сигнала.
|
Аналоговый вход
Комбинированные XLR-разъемы для балансного стереозвука
Задержка на аналоговом входе
До восьми кадров
Питание подключенных микрофонов
Фантомное питание +48 В на комбинированных XLR-входах
|
|
Источники стриминга
|
Общее количество источников стриминга
До восьми
Формат источников стриминга
RTMP / SRT-видео с аудио через локальную сеть или интернет с совместимых камер Blackmagic Design, которые выводят сигнал в качестве HyperDeck High, Hyperdeck Medium, HyperDeck Low, Streaming High, Streaming Medium или Streaming Low
|
Настройка источников стриминга
Назначение входов в приложении ATEM Software Control
|
|
Стриминг
|
Прямой стриминг
Позволяет вести потоковую трансляцию непосредственно через порт Ethernet по протоколу RTMP или SRT или с помощью мобильного устройства интернет-связи через разъем USB-C
|
|
Запись
|
Прямая запись видео и аудио
Слот для записи на карту CFexpress
Запись по сети
Запись через USB-C
Запись видео
Восемь входов HDMI ISO для создания файлов. mp4 в H.264 с качеством до 70 Мбит/с (в формате видеомикшера ATEM, звук AAC).
Один программный выход для вывода файла. mp4 в H.264 с качеством настройки стриминга (в формате видеомикшера ATEM, звук AAC)
|
Запись аудио
26 двухканальных аудиовходов для записи отдельных файлов .wav (разрядность 24 бита, частота 48 кГц). Из них: один аналоговый двухканальный вход, восемь двухканальных
входов с вложенным звуком и 32 канала по протоколу MADI.
Переключение
Программное изображение при переключении между источниками записывается как проектный файл .drp для обработки в DaVinci Resolve
Форматирование диска
Поддержка системных файлов exFAT (Windows, Mac), APFS или HFS+ (Mac)
|
|
Многооконный мониторинг
|
Многооконный мониторинг
Поддержка конфигурации из 16, 13, 10, 7 или 4 окон, включая программный сигнал и изображение предварительного просмотра, восемь входов HDMI, режим SuperSource, чистый сигнал, медиаплеер, состояние стриминга, записи и индикаторы звука
|
Формат вывода в режиме многооконного мониторинга
HD
|
|
Медиаплеер
|
Медиаплееры
2
Каналы
Вырезающий и заполняющий сигналы для каждого медиаплеера
Максимальное количество статических изображений в медиатеке
20, с поддержкой вырезающего и заполняющего сигналов
|
Формати статичних зображень для медіатеки
200 кадрів у 1080 HD
Формати статичних зображень для медіатеки
PNG, TGA, BMP, GIF, JPEG і TIFF
Формат відео для медіатеки
Послідовність файлів TGА
Формати аудіо для медіатеки
WAV, MP3 та AIFF
|
|
Управление
|
Панель управления
Встроенная панель управления. Возможность подключения дополнительной аппаратной панели.
В комплект поставки также входит приложение Atem Software Control для Mac и Windows.
Совместимость с панелями управления
Совместимость с пультами ATEM Micro Panel, ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel, ATEM 4 M / E Advanced Panel, ATEM Camera Control Panel и ATEM Micro
Camera Panel. Кроме того, с помощью утилиты Videohub Hardware Panel Setup видеомикшер можно настроить для передачи сигналов из источников на приемнике при использовании панелей Videohub Smart Control Pro и Videohub Master Control Pro.
|
Подключение панели управления
Порт Ethernet по стандарту 10/100/1000 / 10G BaseT
для подключения напрямую или через локальную сеть. Также возможность прямого соединения через USB-C. Обновление ПО через Ethernet или USB-C.
|
|
Обработка
|
Звуковой блок
58 каналов.
Режимы " ВКЛ."/"Выкл."/"Привязка звука к видео".
Индикация уровня звука и максимального значения.
Регулировка усиления всего сигнала.
Шестиполосная эквализация с динамическими эффектами (расширение, подавление, ограничение и сжатие).
|
Управление камерой
При использовании с большинством камер Blackmagic Design видеомикшер ATEM позволяет управлять фокусом, диафрагмой и зумом совместимых объективов, а также регулировать настройки усиления, баланса белого, оттенка, затвора, светофильтра ND, цветовой коррекции, Tally-индикации, запуска и остановки записи
|
|
Программное обеспечение
|
Программная панель управления
В комплект поставки входит программная панель ATEM Software Control для операционных систем macOS 14.0 Sonoma, macOS 15.0 Sequoia или более поздних версий, а также для Windows 10 и 11
Обновление программного обеспечения
Через порт USB или Ethernet с прямым подключением к компьютеру с Mac или Windows. Утилита ATEM Setup в комплекте поставки.
|
Снаряжение
С использованием приложения ATEM Software Control, за исключением IP-адреса, который устанавливается с помощью утилиты ATEM Switcher при подключении к видеомикшеру через порт USB
|
Mac 14.0 Sonoma,
Mac 15.0 Sequoia или новее.
|
Windows 10 и 11
Windows 11 for ARM
|
|
Пиотание
|
|
|
Адаптер 12 В для подключения внешнего источника
|
Потребляемая мощность
120 Вт (макс.)
|

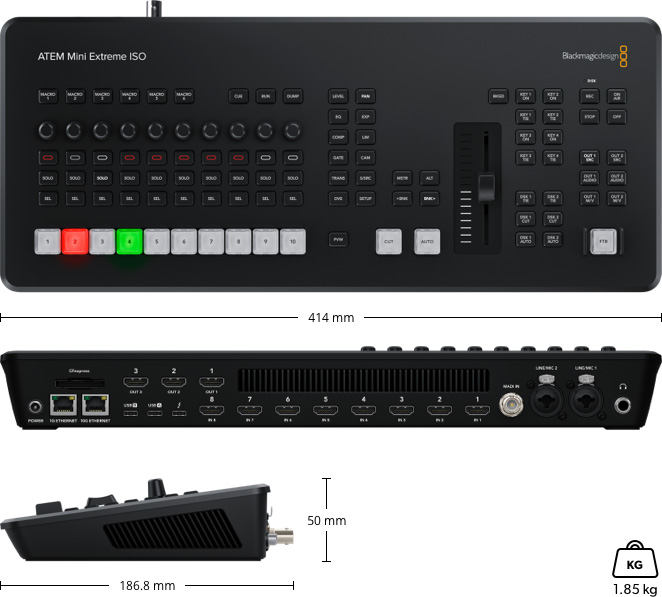

Физические характеристики
.jpg)
|
|
Условия эксплуатации
|
Рабочая температура
От 5 до 40 °C
Температура хранения
От -10 до 60 °C
|
Относительная влажность
От 0% до 90% без конденсации
|
