Описание

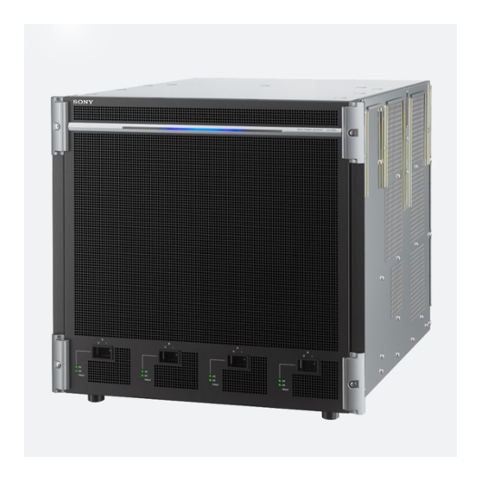

Оригинальный видеомикшер XVS-8000 Sony.
Центральным компонентом прямой IP-трансляции и видеопроизводства в форматах 4K и HD является видеомикшер.
Многоформатный видеомикшер XVS-8000 обеспечивает большую гибкость применения и расширенную функциональность в сфере профессионального видеопроизводства и позволяет создавать общую рабочую среду с интерфейсами SDI и IP. Модульная конструкция панели управления ICP-X7000 X-Panel с функцией программирования обеспечивает гибкость настройки под разные рабочие требования. При работе в формате 4К видеомикшер XVS-8000 обеспечивает те же возможности видеопроизводства, включая DME, что и в режиме HD. Благодаря поддержке не только сетевого медиаинтерфейса (NMI), но и стандарта SMPTE ST 2110 этот видеомикшер можно считать центральным компонентом системы для прямых IP-трансляций нового поколения. Платы интерфейсов IP 100G полностью соответствуют стандарту SMPTE ST 2110, а новые платы SDI 12G повышают универсальность использования еще больше благодаря гибридной операционной среде IP/SDI. Улучшенные функции и гибкость применения делают XVS-8000 самым высококачественным решением в линейке видеомикшеров от Sony и обеспечивают значительную окупаемость инвестиций.
Видеомикшер для IP-трансляций
Основные технологии, используемые в системе для прямых IP-трансляций нового поколения, поддерживают не только сетевой медиаинтерфейс (NMI), но и соответствуют пакету стандартов передачи медиаконтента по управляемым IP-сетям SMPTE ST 2110 Professional Media Over Managed IP Networks и обеспечивают совместную работу интерфейсов IP и SDI.
Видеомикшер для прямых трансляций 12G-SDI
В XVS-8000 используются интерфейсы 12G-SDI со встроенным преобразователем форматов для каждого входящего и исходящего видеосигнала, что делает это решение идеальным для стационарных, передвижных телестанций и вспомогательных наборов ПТС.
Видеомикшер с поддержкой разрешения 4K
Возможности видеопроизводства в формате 4K, сопоставимые с форматом HD, 5 входов M/E, 40 входов, 12 назначаемых выходов для 4K и выходов преобразователя формата, 10 полнофункциональных кейеров и 10 дополнительных для одновременной обработки данных в форматах 4K и HD и широкая поддержка формата 4K.
Цифровые 3D мультиэффекты для 4K (DME)
Новая плата 4K DME обеспечивает плавность работы двух каналов с функцией 3D DME в 4K для XVS-8000. Плата 4K DME также может использоваться с видеомикшерами XVS-9000 (до четырех каналов), XVS-7000 (до двух каналов) и XVS-6000 (один канал).
Усовершенствованный контроллер видеомикшера
Видеомикшер XVS-8000 оснащен панелью ICP-X7000 X-Panel, которая отличается повышенным удобством эксплуатации за счет модульной конструкции и оборудована OLED-дисплеем, кнопками RGB XPT и кнопочной ЖКД-панелью. Мы также изменили расположение и назначение кнопок на ней. Панели конструкции X-Panel адаптированы для установки как на плоские, так и выпуклые поверхности или даже для раздельной установки.
Процессоры видеомикшера: процессор многоформатного видеомикшера
XKS-S8110 — плата с входным разъемом SDI • XKS-S8111 — плата с входным разъемом SDI и FC• XKS-S8112 — входная плата с поддержкой 12G-SDI • XKS-Q8111 — плата с разъемом FC и входом IP QSFP • XKS-C8111 — входная плата с поддержкой 100G IP • XKS-8160 — плата процессора вывода данных • XKS-S8165 — плата с выходным разъемом SDI • XKS-S8167 — выходная плата с поддержкой 12G-SDI • XKS-Q8166 — плата с разъемом FC и выходом IP QSFP • XKS-C8166 — выходная плата с поддержкой 100G IP • XKS-8210 — плата микширования/спецэффектов • XKS-8440 — плата кадровой памяти • XKS-8460 — плата преобразователя формата • XKS-8470 — плата HD DME • XKS-8475 — плата DME • XZS-8510 — ПО для обновления видеомикшера до 4K для первой платы ME • XZS-8520 — ПО для обновления видеомикшера до 4K для второй платы ME • XZS-8530 — ПО для обновления видеомикшера до 4K для третьей платы ME • XZS-8540 — ПО для обновления видеомикшера до 4K для четвертой платы ME • XZS-8550 — ПО для обновления видеомикшера до 4K для пятой платы ME • XZS-8200 — мультипроектное ПО 2.
Панель управления видеомикшером: серия ICP-X7000
MKS-X7011 — панель меню • MKS-X7017 — модуль (36 коммутационных точек) • MKS-X7018 — модуль (28 коммутационных точек) • MKS-X7019 — модуль (20 коммутационных точек) • MKS-X7020 — стандартный переходной модуль • MKS-X7021 — простой переходной модуль • MKS-X7023 — кнопочный переходной модуль • MKS-X7024 — модуль FlexiPad • MKS-X7026 — 10-кнопочный панельный модуль • MKS-X7031TB — модуль трекбола • MKS-X7032 — кнопочный модуль фейдера • MKS-X7033 — служебный модуль / модуль стоп-кадров • MKS-X7035 — модуль управления коммутаторами • MKS-X7040 — панель-заглушка (1/3) • MKS-X7041 — панель-заглушка (1/2) • MKS-X7042 — панель-заглушка (1/6) • MKS-X7075 — удлинительный адаптер • PWS-110SC1 — пульт управления видеомикшером.
Панель дистанционного управления
MKS-8080 — панель дистанционного управления с дополнительной шиной • MKS-8082 — панель дистанционного управления с дополнительной шиной.
Блок управления устройствами
MKS-X2700 — системный блок интерфейса • MKS-X7700 — системный блок интерфейса • MKS-X7701 — плата световой индикации / выхода GPI • MKS-X7702 — плата последовательного интерфейса.
ПО Virtual Shot Box
BZPS-7020 — ПО Virtual Shot Box в базовой комплектации • BZPS-7021 — ПО Virtual Shot Box в расширенной комплектации.
Веб-приложение Virtual Menu
BZPS-7030 — ПО Virtual Menu в базовой комплектации • BZPS-7031 — ПО Virtual Menu в расширенной комплектации
Технические характеристики
Требования к электропитанию
|
100–240 В перем. тока ± 10%, 50/60 Гц
|
Потребляемый ток
|
22–9,2 А (если оснащено всеми устанавливаемыми платами опций)
|
Рабочая температура
|
От 5 до 40°C (от 41 до 104°F)
|
Температура, гарантирующая производительность
|
10–35 ºC (50–95 ºF)
|
Температура хранения
|
-20–60ºC (-4–140 ºF)
|
Рабочая влажность
|
10% – 90%
|
Размеры (Ш х В х Г) (без выступающих частей)
|
440 x 443,6 x 582,9 мм
|
Масса
|
Приблиз. 63 кг (если оснащено всеми устанавливаемыми платами опций)
|
СЕТЬ (MVS LAN)
|
RJ-45, соответствует стандарту 1000BASE-T
|
СЕТЬ (UTL LAN*
|
RJ-45, соответствует стандарту 1000BASE-T
|
Вход опорного сигнала
|
REF IN (тип BNC), 75 Ом, системы HDTV с проходным выходом: трехуровневый сигнал синхронизации HD / аналоговый сигнал черного поля со вспышкой SDTV / аналоговый сигнал синхронизации SDTV Системы SDTV: Аналоговый сигнал черного поля со вспышкой/сигнал синхронизации
|
Вход AC A, B, C, D
|
3-контактный разъем AC
|
Максимальное количество входов
|
• BNC (x 160) для основных входов**
|
Максимальное количество выходов
|
BNC (48 шт.) для выходов** BNC (16 шт.) для выходов преобразователя формата** • BNC (8 шт.) для мультивьюера (2 канала)**
|
Примечания:
*Для будущего использования
**Доступны альтернативные соединения для QSFP+ и QSFP28
