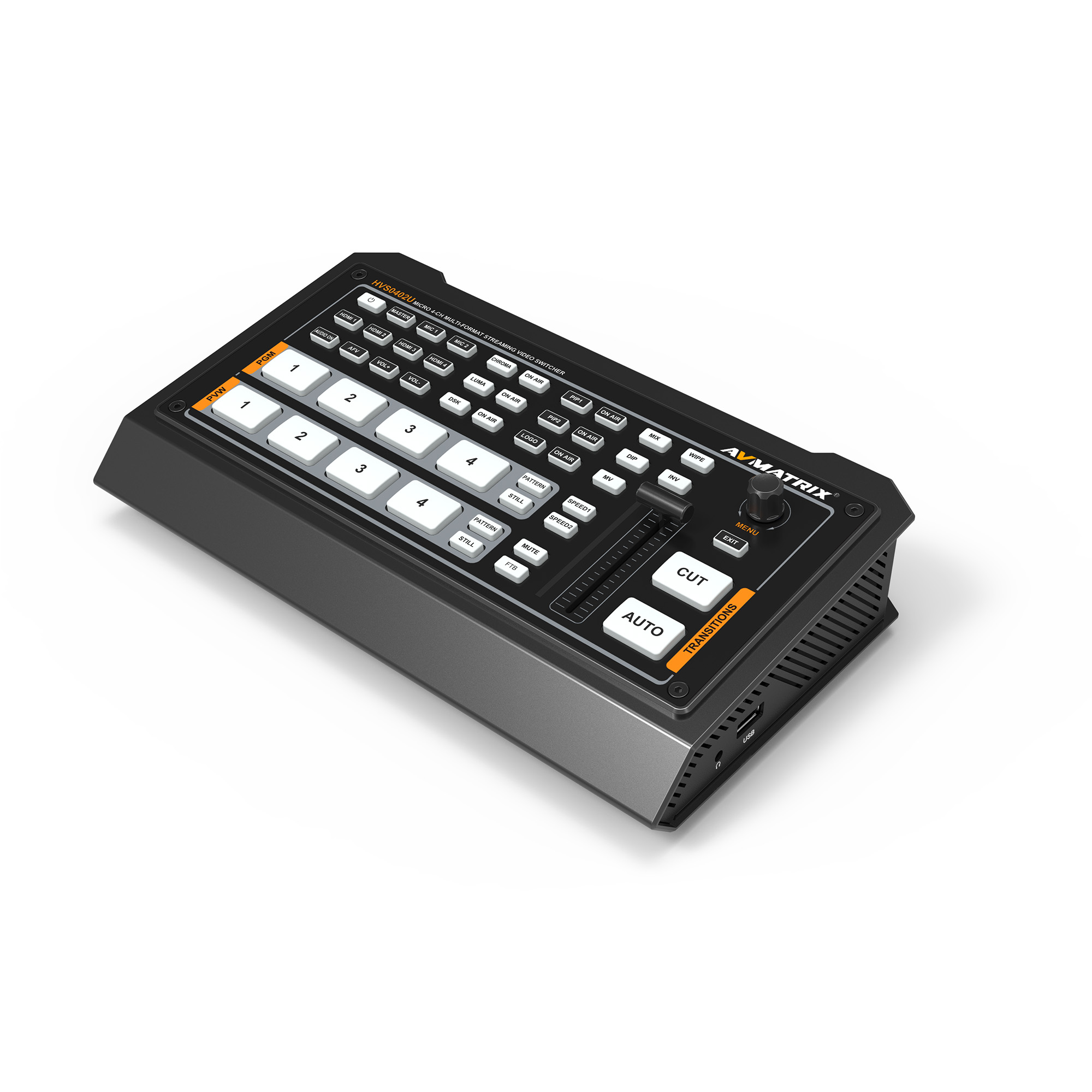

HVS0402U видеомикшер AVMatrix                                артикул: 29651

Оригинальный компактный видеомикшер 4CH HDMI USB AVMATRIX HVS0402U

Устройство поддерживает потоковое воспроизведение выступлений и презентаций на ПК через порт USB-C. Пользователь также может настроить различные параметры и быстро импортировать или экспортировать конфигурацию для различных сценариев. Это мощный и профессиональный видеомикшер.

Масштабирование и многооконность

Видеомикшер на входе поддерживает множество форматов, включая сигналы НОМI 1080p, 1080i, 720р, 576i0 и 480p. А 2 НDМI выхода могут использоваться в качестве AUX выхода, которые можно назначить как источник видеосигнала НDМI 1-4, PVW, PGM или Clean PGM, а выходной сигнал может быть масштабирован. Кроме того, сигнал со всех камер, а также состояние/меню настроек можно наблюдать через многооконный мониторинг.

USB выход для потокового вещания

Видеомикшер подключается к компьютеру с Windows 7/8/10 или Mac OS через USB-выход и позволяет использовать программы OBS, PotPlayer, VMix и т.д. для осуществления потоковой трансляции на различных стриминговых платформах. Источником видео через USB выход может быть не только PGM сигнал, но и НDМI1, НDМI2, НDМI3, НDМI4, PVW или Clean PGM сигнал.

Хромакей/Люмакей

Видеомикшер поддерживает функции Chorma Key и Luma Key, которые удобны для объединения (наслоения) двух изображений или видеопотоков вместе на основе цветовых тонов синего/зеленого и черного цветов фона при съемках в виртуальной студии или проведении прямых трансляций. Кроме того, пользователь может выбрать точный источник цвета с помощью функции Key Sourse, регулировать порог (Clip) и качество (Gain key) яркостного кеинга.

Эффекты перехода

Видеомикшер предоставляет различные эффекты и типы переходов на выбор пользователя, включая WIPE (11 паттернов), DIP, MIX. Доступны два типа управления переходами: без эффекта (CUT) и с эффектами в автоматическом (AUTO) или ручном (T-Bar) режиме.

2хPIP («картинка в картинке») и POP («картинка вне картинки»)

Видеомикшер позволяет образовать два дополнительных окна на PGM выходе при использовании функции PIP (Picture in picture – «картинка в картинке»), при этом размер и положение дополнительных окон можно регулировать. Кроме этого, доступна функция POP (Picture out of picture – «картинка вне картинки»), которая позволяет разделить изображение на два одинаковых по размеру окна.

Наложение логотипа

Видеомикшер позволяет пользователю импортировать файлы с графическими логотипами используя USB-накопитель. Размер, положение и прозрачность логотипа можно регулировать, поддерживаются форматы png, jpg, gif, ppm, pbm, tif, jps, tga.

Широкие медиа возможности

Видеомикшер имеет встроенную систему управления медиафайлами, доступно 49 предустановленных изображений. Пользователь также может импортировать изображение с флэш-накопителя USB, или захватить изображение экрана с сигнала НDМI1, НDМI2, НDМI3, НDМI4, Clean PGM или PGM.

Аудиомикшер/AFV

Видеомикшер позволяет комбинировать 4 вложенных аудиосигнала НDМI и 2 внешних аналоговых аудиосигнала (микрофонный/линейный) на PGM-выходе. Пользователь может включать/выключать, регулировать громкость или задержку звука для каждого аудиоисточника независимо. Кроме того, для каждого вложенного аудиосигнала из 4 каналов НDМI может быть включен режим AFV (Аудио следует за видео).

Широкое применение

Компактный 4-канальный HDMI видеомикшер потокового вещания может использоваться в различных областях, таких как кибеспортивные трансляции, спортивные мероприятия, организация виртуальной студии, дистанционное обучение, интернет-трансляции, концерты и так далее.

ПО для управления

Для управления устройством через ПК используется бесплатное программное обеспечение, которое можно скачать с сайта. Пользователь может удаленно управлять всеми настройками устройства, включая эффекты перехода, конфигурацию звука, настройки многоракурсности, управление медиа и т.д.

Программное обеспечение для HVS0402U можно скачать по ссылкам

Основные особенности

• 4 входных HDMI канала с автоматическим детектированием

• 1×HDMI программный выход (PGM),1×HDMI выход мультиэкрана (Multiview), 1×USB type-C выход

• AUX – назначаемый и конфигурируемый выходo

• USB-C выход для записи или стримминга в компьютер

• Удобное окно multiview для контроля всех сигналов и состояния микшера

• Варианты первичного кеинга (Upstream key): яркостной (Luma key), по цвету (Chroma key), картинка в картинке PIP×2/ POP

• Вторичный кеинг (Downstream key) и наложение логотипа (LOGO)

• Варианты переходов: ручкой T-bar/ Auto/ Cut; различные эффекты перехода: WIPE(9×2 вариантов) / микширование (MIX)/ затемнение (DIP)

• Микшер аудио: вложенные аудиоканалы сигналов HDM и 2-канальные входы MIC/ line; настраиваемая задержка звука

• Библиотека медиа: 49 шаблонов по умолчанию, 16 импортированных изображений, 16 захваченных изображений, 2 генератора цветного фона

• Порт локальной сети (LAN) для дистанционного управления с компьютера

• Возможность импорта и экспорта пользовательских конфигураций

• Управление внешней сигнализацией для режимов FTB/ MUTE/ STILL/ GPIO

Технические характеристики

---

Модель видеомикшера	AVMATRIX HVS0402U
Функции
Переходы	T-Bar/AUTO/ CUT
Эффекты	Wipe (9×2 patterns)/ Mix/ DIP/ Pattern/ Still(freeze)/ MUTE/ FTB
Компоновка	2 шаблона окна Multiview (6 окон контроля видео и меню состояния)
Типы прокеивания	Первичный кеинг: яркостной (Luma Key ×1)/ по цвету (Chroma Key) ×1/ картинка в картинке PiP ×2/ POP Вторичный кеинг: DSK ×1/ Logo ×1
Аудио микшер	HDMI ×4 и MIC/ Line level ×2; Задержка аудио: 0-500ms
Медиа	Изображения по умолчанию: 49 предустановленных шаблонов Локальные изображения: до 16 импортированных изображений Захваченные изображения: до 16 изображений
Внутренние генераторы	Генератор шаблонов ×1 Цветовые генераторы ×2
Входы
Входы видео	HDMI type-A ×4
Входы аудио	MIC/ Line level (3.5mm stereo audio) ×2
Порт LAN	LAN×1
Порт USB	USB type-A ×1 (для USB диска для импорта изображений или апгрейда ПО устройства)
Выходы
Выходы видео	HDMI type-A PGM ×1 HDMI type-A Multiview ×1 USB2.0 type C ×1 (стриминг потокового видео в компьютер) Источник назначается из: HDMI 1~4, PGM, Clean PGM, PVW, Color bar, Multiview
Передача данных
Tally	DB-15 ×1
Стандарты
HDMI входные стандарты	1080p 60/ 59.94/ 50/ 30/ 29.97/ 25/ 24/ 23.98 1080i 50/ 59.94/ 60 720p 60/ 59.94 /50/ 30/ 29.97/ 25/ 24/ 23.98 576i 50, 576p 50, 480p 59.94/ 60, 480i 59.94/ 60
Стандарты HDMI выхода PGM	1080p 60/ 59.94/ 50/ 48/ 47.95/ 30/ 29.97/ 25/ 24/ 23.98; 1080i 60/ 59.94/ 50
Стандрты HDMI выхода Multiview	1080p 60/ 59.94/ 50/ 48/ 47.95/ 30/ 29.97/ 25/ 24/ 23.98; 1080i 60/ 59.94/ 50
Цветовое пространство HDMI	RGB/ YUV
USB выход	MJPG, до 1080p 60
Форматы носителей медиа	Поддерживаемые форматы дисков USB: FAT32, Ext3, Ext4, объём до 256GB
Поддерживаемые форматы изображений	png, bmp, jpg, gif, jpeg, ppm, pbm, tif, jps, tga
Поддерживаемые форматы логотипов	png, bmp, jpg, gif, jpeg, ppm, pbm, tif, jps, tga
Поддерживаемые размеры логотипов	от 10×10 пиксел до 600×600 пиксел
Прочие параметры
Питание	Широкий диапазон напряжений: 7~24 В; Мощность потребления:12Вт (12В 1A)
Разъём питания	DC 12V ×1
Температура хранения	-30℃~70℃
Рабочая температура	-20℃~60℃
Размеры (ДхШхГ)	244.5 × 143.2 × 44.5 мм
Вес	1030 г

Комплект поставки

---

• Видеомикшер AVMATRIX HVS0402U
• Блок питания (12V 2A)
• USB кабель (тип A-C)
• Разъём Tally (DB-15)
• Руководство по эксплуатации и гарантийный талон
