Оригинальный видеомикшер PDMX-2007 Profitt.

PDMX -2007 – эфирный видео/аудио микшер сигналов SDI состоит из системного блока PDMX -2007 F и пульта управления PDMX -2007 P . Позволяет работать с несинхронными видеосигналами формата SDI с вложенным звуком и аналоговыми симметричными двухканальными аудиосигналами. Предназначен для формирования эфирных программ и видеопроизводства. Адаптирован для студий, осуществляющих вставки региональных программ и рекламных роликов в федеральные программы.

Функциональные возможности

Видеотракт:

шесть внешних видеовходов;
синхронизация входного ТВ сигнала с опорным сигналом и коррекция временных искажений;
две наборные шины: программная ( PRG ) и подготовительная ( PST );
три вида переходов PST / PRG ( V , X и CUT ) с программируемыми скоростями;
выходы:

программа:

PAL / SECAM (3 выхода), SDI (2 выхода), либо
YPrPb (1 выход), SDI (2 выхода), либо
YC (1 выход), PAL (1 выход), SDI (2 выхода) (выходы SDI с внедрённым звуком)

подготовка (PREVIEW) – PAL;

формирование и замешивание в выходные сигналы графического логотипа, символьной информации (цифровые часы, дата, температура, давление, влажность, текст) и “бегущей” строки;
возможность автоматической смены и отключения логотипа для выбранного входа;
возможность записи “бегущих” строк в энергонезависимую память;
внутренние цифровые часы с возможностью коррекции времени и даты с лицевой панели, от компьютера и от датчика точного времени;
замешивание в выходной видеосигнал внешнего сигнала в формате SDI DSK (индекс “ K ” в шифре) ;
формирование и замешивание сигнала испытательных строк в выходные сигналы;
замешивание в выходные сигналы информации, содержащейся в полевом гасящем интервале, из опорного сигнала;
сохранение информации, содержащейся в полевом гасящем интервале входного сигнала ;
встроенный генератор цветных полос;
замешивание в сигнал PREVIEV сигналов индикаторов уровня звука каналов PRG и PST ;
релейный обход при выключении питания.;

Звуковое сопровождение:

6 внешних балансных стерео аудиовходов;
использование звука, внедренного во входные сигналы SDI , на правах источника звука;
наличие испытательного сигнала частотой 1кГц;
внедрение звука в выходной сигнал SDI ;
регулировка уровня программного и подготовительного аудиоканалов;
возможность работы с одноканальным аудиоисточником на правах двухканального (сигнал подаётся на оба канала);
возможность конфигурации звуковых входов независимо от видео;
выходы:

программный PRG (моно либо стерео);
подготовительный PST;

возможность раздельного перехода по видео и звуку;
релейный обход обоих каналов;

Управление микшером:

от дистанционного пульта PDMX -2007 P через выделенный порт RS232 (разъём PANEL );
с лицевой панели;
от компьютера по линии RS232, либо по сети RS 485 с использованием преобразователя интерфейсов RS232 => RS 485 PIC -094 (разъём RS -485/ RS -232 ) по протоколу PROFITT ;
от компьютера логотипом и “бегущей” строкой через RS232 (нуль-модемный кабель), а также переключением источников с микшированием на программной линейке (разъём LOGO );
от пульта PFRP -3026M, PPRP-4055, PPRP-4056 по сети RS 485 либо по линии RS232 (разъём RS -485/ RS -232 ) (для управления с использованием каналов связи возможна работа по линии RS -232 при отсутствии обратного канала);
по GPI ;
устройство обеспечивает формирование 6-ти выходных сигналов GPI ,соответствующих каждому входу, находящемуся в программе. Возможно программирование опережения включения данного сигнала относительно момента переключения входов. Выходные сигналы GPI могут использоваться как сигналы TALLY либо для запуска источника сигнала, например, видеосервера

Расширение возможностей:

переходная панель для подключения аудиосигналов DB 44, DB 15 => XLR ( PPM -16 M ) ;

Технические данные и характеристики

Входы:

Видео:

Шесть входов цифрового сигнала SDI .

Скорость потока 270 Мб/с; ном. размах сигнала – 800мВ (в соответствии с Рекомендацией ITU - R BT .656);
Нагрузка по всем входам 75 Ом.

Все разъёмы типа BNC

Аудио:

Шесть аналоговых одноканальных или двухканальных симметричных (парафазных) звуковых сигналов.

Входное сопротивление – не менее 15 кОм.
Максимальный уровень – 18 дБ.

Разъем DB44 pin

Синхросигналы:

Вход опорного сигнала " REF " – проходное гнездо

сигнал "черное поле - Р AL / SEC " размахом 0,3В,
сигнал ССП размахом 0,3…4В

2 разъема BNC

DSK :

Вход FILL SDI и вход KEY SDI ( 270 Мб/с)
2 разъема BNC

Управление:

RS232 ( ETHERNET ) – разъём RJ 45 ( TJ 4-8 P 8С ); обозначение на задней панели LOGO .
RS 485/RS232 – разъём RJ 45 ( TJ 4-8 P 8С); обозначение на задней панели RS -485 / RS -232
(в случае, когда устройства объединены в сеть RS 485 типа “шина”, может быть использован разветвитель RJ 45)
GPI – разъём DHR -26 F (26 pin гнёзда); обозначение на задней панели GPIO :

14 входных логических сигналов. Уровень логического нуля 0-1В, уровень логической единицы 3-5В, входное сопротивление >20 кОм, активный уровень логического “0”;
6 выходных сигналов. Выходной каскад - схема с открытым коллектором, максимальный выходной ток в состоянии лог. нуля –40мА, максимальное выходное напряжение +15В.

Выходы:

Видео:

программа:

PAL / SECAM (3 выхода), SDI (2 выхода),
либо YPrPb (1 выход), SDI (2 выхода),
либо YC (1 выход), PAL (1 выход), SDI (2 выхода)
(выходы SDI 270 Мб/с; ном. размах сигнала – 800мВ с внедрённым звуком) Разъемы BNC

подготовка : (PREVIEW) – PAL.

Аудио:

Один программный ( PRG ) выход симметричного двухканального звукового сигнала.

Максимальный уровень +15 дБ. Разъем 15 pin

Один подготовительный ( PST ) выход симметричного звукового сигнала.

Максимальный уровень +15 дБ. Разъем 15 pin

Контрольный выход, расположеннвй на пульте PDMX-2007P, разъем типа Jack stereo 6.3 мм.

Параметры видеоканала

Сигналы SDI :
Скорость потока 270 Мб/с; ном. размах сигнала – 800мВ (в соответствии с Рекомендацией ITU - R BT .656);
Сигналы PAL и SECAM :
Соответствуют Рекомендации 470-6 и ГОСТ 7845-92;

Параметры звукового канала:

номинальное входное сопротивление звуковых цепей – не менее 10 кОм,
максимальный уровень входного сигнала – 18 дБ,
максимальный уровень выходного сигнала – 15 дБ,
неравномерность АЧХ в полосе от 20 Гц до 20 кГц – в пределах ± 0,15 дБ относительно уровня, измеренного на частоте 1 кГц,
коэффициент гармоник в полосе от 20 Гц до 20 кГц – не более 0,05% при номинальном максимальном уровне +9 дБ,
коэффициент передачи на частоте 1 кГц при нулевых значениях регулировок «Уровень» и «Баланс» – в пределах 0 ± 0,1 дБ,
регулировка усиления – в пределах от –50 дБ до +20 дБ с шагом 0,5 дБ
защищённость от взвешенного шума – более 80 дБ при номинальном максимальном уровне +9дБ,
защищённость от внятной переходной помехи между каналами стереопары – более 95 дБ при номинальном максимальном уровне +9дБ,
различие коэффициентов передачи левого и правого звукового каналов (разность остаточных затуханий) – не более 0,1 дБ,
разность фаз стереоканала – не более 0,5 град.

Параметры работы систем синхронизации:

размах сигнала синхронизации во входном сигнале – от 150 мВ до 400 мВ на нагрузке 75 Ом,
отношение сигнал/шум во входном сигнале – не менее 20 дБ,
относительная нестабильность опорного сигнала REF – не хуже 5 10 -6 .

Регулировки:

Видео:

регулировка фазы выходного сигнала относительно опорного:

по горизонтали: ± 30 мкс с шагом 37 нс,
по вертикали: ± 50Н.

Аудио:

коэффициент передачи звукового канала – от +20 до -50 дБ с шагом 0,5 дБ.

Дополнительные функции:

Формирование сигнала цветных полос ГЦП – BARS
Формирование и замешивание сигнала испытательных строк в соответствии с ГОСТ 18471-83 и ГОСТ 7845-92.
Наличие режима «СТОП-ПОЛЕ» – FREEZE .
Формирование испытательных сигналов, соответствующих сигналам испытательных строк.

Характеристики генератора логотипа и “бегущей” строки

Логотип:

Графический логотип:

Количество цветов графического логотипа – 16 млн. (24 разряда).
Число градаций уровня прозрачности – от 0 до 255.
Емкость энергонезависимой памяти для хранения графических логотипов – 4ТВ кадра.
Максимальное число загруженных графических логотипов – 8.
Максимальный размер графического логотипа – 720х576 пикселей (один кадр).
Число фаз движения динамического логотипа – до 255.

Символьный логотип:

Формирование символьных логотипов – показания времени (цифровые часы),даты, температуры, давления, влажности и текстовых констант (строчка произвольного текста) с использованием загруженных шрифтов.
Предоставление пользователю возможности самостоятельного выбора шрифтов и создания собственных цветовых палитр для символов и подложки текстовых логотипов.
Максимальное число загруженных шрифтов – 7.
Максимальный размер знакоместа шрифта – 62х60 пикселей.
Максимальное количество цветов подложки текстовых логотипов – 16.
Максимальное количество цветов символов текстовых логотипов – 16.
Число градаций уровня прозрачности – от 0 до 255.
Максимальное число загруженных текстовых констант – 8.
Максимальная длина текстовой константы – 32 символа.
Одновременная поддержка на экране до 5 независимых логотипов (1 – графический и до 4-х символьных).
Возможность микширования графического и символьных логотипов (символьные логотипы между собой не микшируются).
Возможность создания сцен – до 8-ми сцен. Сцена представляет собой набор из одного графического и до четырех различных текстовых логотипов, которые одновременно в определенном пользователем месте выводятся на экран.
Управление созданными сценами – выбор сцены, включение/выключение.
Плавное включение, выключение и смена сцен.
Возможность смены сцен по расписанию.

“Бегущая” строка:

Внешняя строка – загрузка от компьютера в режиме реального времени (возможно выключение с лицевой панели, от дистанционного пульта и по сигналу GPI).
Внутренняя строка – количество “бегущих” строк, которое может быть заранее загружено в устройство – 99, общей длиной около 30 000 символов.
Выбор и включение любой из загруженных внутренних строк с лицевой панели, от дистанционного пульта, по GPI и от компьютера (по GPI включается строка, выбранная с лицевой панели).
Два режима показа внутренней строки: однократно или в цикле.
Предоставление пользователю возможности самостоятельного выбора шрифтов и создания собственных цветовых палитр для символов и подложки “бегущей” строки.
Максимальное число загруженных шрифтов – 7.
Максимальный размер знакоместа шрифта – 62х60 пикселей.
Максимальное количество цветов подложки “бегущей” строки – 16.
Максимальное количество цветов символов “бегущей” строки – 16.
Число градаций уровня прозрачности – от 0 до 255.
Возможность микширования “бегущей” строки с графическим и символьными логотипами.
Регулируемое положение – по вертикали.
Регулировка скорости движения – от 1 до 15 элементов в кадр

Потребляемая мощность (220 В, 50 Гц).

PDMX -2007 F - не более …………………………… 35 Вт
PDMX -2007 P - не более …………………………… 5 Вт

Диапазон рабочих температур ……………………………… от 0 до 45 ° С.

Габариты:

Системный блок PDMX -2007 F ………………… 44х482х340 мм.
Пульт управления PDMX -2007 P ………………. 40х360х132,5 мм.

Масса, не более:

Системный блок PDMX -2007 F ………….. 4,5 кг.
Пульт управления PDMX -2007 P ………….1,3 кг.

Общее устройство
Эфирный SDI микшер серии PD MX -2007 состоит из системного блока PD MX -2007 F и пульта управления PD MX -2007 P , соединённых кабелем управления, по которому также передаётся сигнал звукового сопровождения для контроля. Длина кабеля – 5 м (при заказе может быть выбрана другая длина).

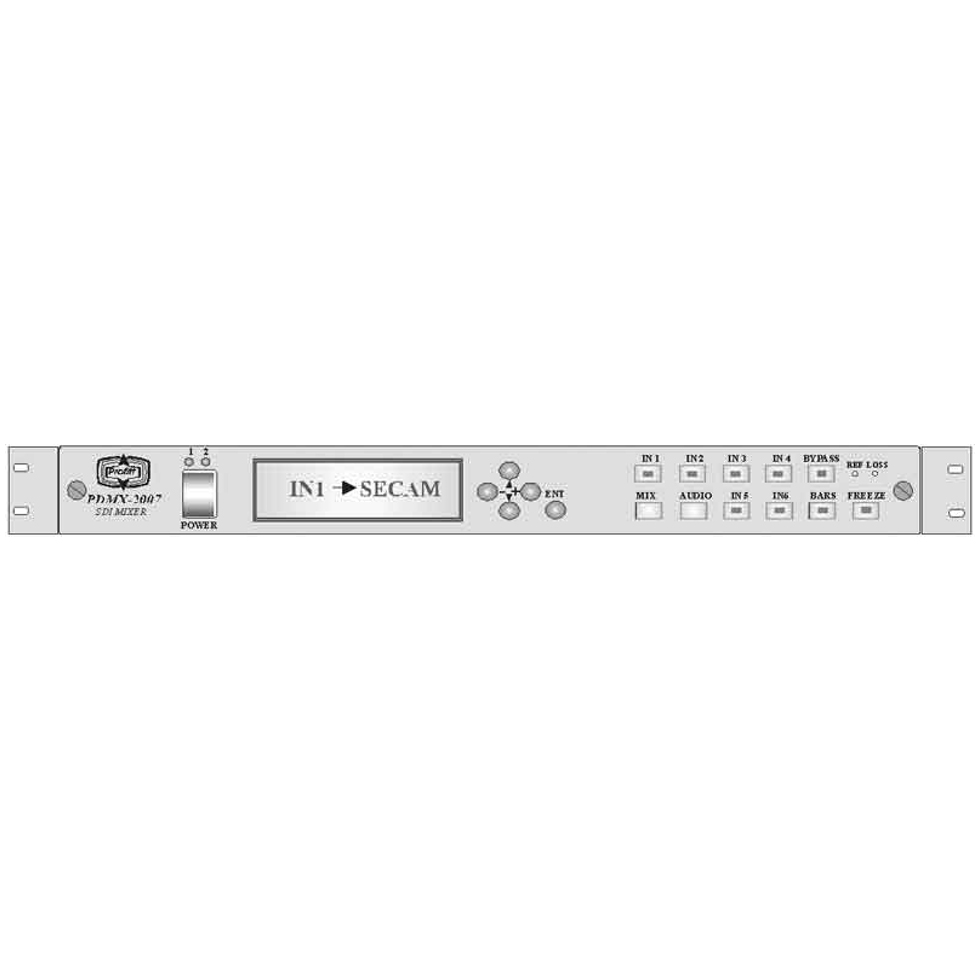

Системный блок PDMX -2007 F выполнен в базовом 19 ² каркасе 1 U (44х482х340 мм). Блок может устанавливаться в базовом шкафу либо на столе.

На панели расположен жидкокристаллический однострочный индикатор для отображения всех режимов и состояний микшера, а также кнопки управления и светодиодные индикаторы:

IN 1 … IN 6 – выбор входа на линейке предварительного просмотра “ PRESET ” либо на программной линейке “ PROGRAMM ” в зависимости от выбранного режима; (с соответствующими индикаторами);
BYPASS – для PDMX -2007 данная кнопка не активна;
MIX – включение перехода с линейки “ PRESET ” на программную (активна только тогда, когда кнопки IN 1 IN 6 переключают сигналы на линейке PST );
AUDIO – вход в статусную строку звука;
BARS – включение сигнала цветных полос (с соответствующим индикатором);
FREEZE – включение режима «СТОП-ПОЛЕ» на программной линейке (с соответствующим индикатором);
ENT – фиксация выбора некоторых параметров и выход из меню к статусной строке видео;
^ и v – кнопки перебора строк меню;
« + » и « - » – кнопки изменения значений параметров;
REF – индикатор наличия сигнала “ REF ”;
LOSS – индикатор отсутствия входного видеосигнала и внедрённого в SDI звука на линейке “ PRG ”(при отсутствии видеосигнала светодиод подсвечен, при наличии видеосигнала и отсутствии внедрённого звука светодиод мигает с периодом » 2сек);

Пульт управления PD MX -2007 P выполнен в отдельном конструктиве настольного исполнения. Пульт управления может устанавливаться на любую горизонтальную поверхность, встраиваться в стол (в специально вырезанное окно) либо устанавливаться в стандартный базовый 19 ² шкаф. На пульте находятся органы управления микшером. Питание пульта – напряжением 9В от сетевого адаптера.

На пульте расположены следующие органы управления и индикации:

PRG 1…6 – кнопки (с индикацией) переключения входов на программной линейке;
PST 1…6 – кнопки (с индикацией) переключения входов на подготовительной линейке;
PRG BLACK – кнопка (с индикацией) включения “чёрного” на программной линейке;
PST BLACK – кнопка (с индикацией) включения “чёрного” на подготовительной линейке;
FREEZE – кнопка (с индикацией) включения/выключения режима «СТОП-ПОЛЕ» на программной линейке;
TRANS RATE – кнопка переключения времени перехода; с индикаторами: FAST – быстро, MED – средняя скорость, SLOW – медленно;
VIDEO ONLY – кнопка (с индикацией) включения режима “расщепления” видео и звука на линейке PST ;
CUT – кнопка (с индикацией) включения перехода коммутацией;
X – кнопка (с индикацией) включения перехода микшированием с выбранной скоростью;
V – кнопка (с индикацией) включения перехода через “чёрное” с выбранной скоростью;
TRANS – кнопка (с индикацией) включения перехода с подготовительной линейки на программную;
VU METR PST - включение/выключение индикатора уровня звука канала PST на выходе PREVIEW ;
VU METR PRG - включение/выключение индикатора уровня звука канала PRG на выходе PREVIEW ;
CREEP LINE – кнопка (с индикацией) включения/выключения “бегущей” строки;
LOGO ON – кнопка (с индикацией) включения/выключения логотипов;
LOGO LINE PRG – кнопка (с индикацией) включения/выключения логотипов и разрешение включения “бегущей” строки в программе;
LOGO LINE PVW – кнопка (с индикацией) включения/выключения логотипов и разрешение включения “бегущей” строки на подготовительном выходе ( PREVIEW ), возможно только при выключенной LOGO LINE PRG ;
LOGO SELECT – кнопка (с индикацией) включения режима выбора сцены (сцена содержит графический логотип и до 4-х текстовых логотипов) или “бегущей” строки;
DSK PRG EXT – кнопка (с индикацией) включения/выключения внешнего DSK в программе;
DSK PVW EXT – кнопка (с индикацией) включения/выключения внешнего DSK на подготовительной линейке;
AUDIO ONLY – кнопка (с индикацией) включения режима “расщепления” видео и звука на линейке PST ;
BAL – кнопка (с индикацией) включения/выключения режима регулировки баланса между правым и левым каналом на выходе, набранном кнопкой AUDIO MODE ;
L – кнопка (с индикацией) включения режима «Левый в оба канала»;
R – кнопка (с индикацией) включения режима «Правый в оба канала»;
v – кнопка регулировки уровня звука. При выключенной регулировке баланса уменьшает усиление в обоих каналах. При включённой регулировке баланса уменьшает усиление в правом канале и увеличивает усиление в левом;
^ – кнопка регулировки уровня звука. При выключенной регулировке баланса увеличивает усиление в обоих каналах. При включённой регулировке баланса увеличивает усиление в правом канале и уменьшает усиление в левом.

Регулировка баланса осуществляется таким образом, чтобы уровень сигнала на выходе PRG MONO не изменялся. Кнопки v и ^ в режиме LOGO SELECT осуществляют выбор сцены или выбор “бегущей” строки.

AUDIO MODE – кнопка переключения звуковых сигналов, подающихся для регулировки и индикации:

PST – все регулировки и индикация относятся к подготовительному каналу “ PRESET ”,
PRG – все регулировки и индикация относятся к программному каналу “ PROGRAM ”,

PST , PRG , PRG MONO - светодиоды указывающие какой из каналов доступен для регулировки и индикации. Светодиод PRG MONO подсвечивается одновременно со светодиодом PRG в том случае, если на выходе PRG формируется моно сигнал (полусумма правого и левого каналов). Данный режим включается с лицевой панели.
L , R семисегментные индикаторы – показывают коэффициент усиления в правом и левом каналах. В режиме “ LOGO SELECT ” на индикаторе L пишется слово LOGO ; на индикаторе R слева указывается номер набираемой сцены, а справа – номер воспроизводимой сцены. В режиме LINE SELECT на индикаторе L пишется слово LINE , на индикаторе R слева указывается номер выбираемой “бегущей” строки, а справа – номер воспроизводимой в данный момент строки.
L , R светодиодные индикаторы – показывают средний уровень звука (в децибелах) в соответствующем канале. В режиме контроля “ PRG MONO ” оба индикатора показывают уровень канала PRG MONO .
MONITOR – регулятор уровня звука на головных телефонах (гнездо HEADPHONES ) .

Структура и принцип действия
Видеотракт
Входные сигналы подаются на шесть разъёмов типа BNC , расположенных в секторе “ INPUT ” на задней панели блока (рис.3). Входные сигналы поступают на соответствующие декодеры, преобразующие последовательный поток в параллельный (см. рис. 4, структурная схема видеотракта).

Далее, в зависимости от выбранного входа, осуществляется коммутация цифровых потоков, которые поступают на два кадровых синхронизатора. Любой из входных сигналов может быть подан на вход любой из линеек ( A или B ). Выходы двух линеек подаются на входы программной микшерной ступени, выполняющей переход A « B . Переход может быть выполнен быстрым переключением ( CUT ), плавным “ X ” или “ V ” микшированием. После перехода сигналы на программной и подготовительной линейках меняются местами. Таким образом, осуществляется переход по типу “ FLIP - FLOP ”. На линейке, которая в данный момент является программной, сигнал может быть “заморожен”. В качестве источника сигнала на обеих линейках может быть выбран сигнал “чёрное”. С выхода основного микшера сигнал программы ( PRG ) подаётся на микшер DSK , в котором замешиваются SDI сигналы, подаваемые на разъёмы DSK FILL и DSK KEY . Для подсмотра сигнала внешнего DSK аналогичный микшер установлен и на подготовительной линейке ( PST ). Далее в сигналы PST или PRG замешиваются сигналы графического и текстовых логотипов и сигнал “бегущей” строки. Вследствие того, что в устройстве установлен только один генератор-микшер логотипа, замешивание логотипа и “бегущей” строки не может осуществляться одновременно в сигналы PST и PRG . Приоритетом пользуется сигнал программы. При осуществление перехода ( TRANSITION ) DSK и LOGO не переходят из подготовительной линейки в программную. На выходе программной линейки установлены преобразователь PAL / SECAM / YUV / YPrPb и кодер SDI . На кодер SDI с выхода микшера звука подаётся также цифровой звуковой сигнал, где он замешивается в сигнал SDI . Выходной сигнал программы SDI подаётся на два разъёма SDI OUT . Система выходного сигнала PAL / SECAM / YC / YPrPb выбирается с лицевой панели. Композитные сигналы PAL / SECAM имеют три выхода ( Y / CV 1 , Pb / C / CV 2, Pr / CV 3 ), система YC – один (на выход Pr подаётся сигнал PAL ). Сигнал логотипа, замешиваемый в сигнал PST или PRG , представляет собой сцену, в которую входит графический логотип и до 4-х текстовых логотипов. В качестве текстового логотипа может использоваться сигнал от встроенных часов или сигнал от устройства сбора и обработки метеопараметров, которое подключается по сети RS 485. Встроенные часы могут корректироваться с лицевой панели, от компьютера по RS232 (вход LOGO ), либо от датчика точного времени по сети RS 485. В качестве текстового логотипа может быть использован любой текст (не более 32 символов), загруженный по RS232 (вход LOGO ). Шрифты и 16 цветов символов и подложек также загружаются по RS232. Прозрачность символов и подложки устанавливаются программно при создании логотипа в компьютере. Текстовые логотипы накладываются друг на друга. Если логотипы совпадают по месту расположения, то логотип с меньшим номером перекроет логотип с большим номером. Все логотипы записываются в долговременную память. Всего в памяти может храниться до 8-ми графических и до 8-ми текстовых логотипов. Сцена, состоящая из графического и текстовых логотипов, хранящихся в памяти, создаётся с помощью компьютера. Всего может быть создано до 8-ми сцен. Соответствующая сцена выбирается через меню с лицевой панели. “Бегущая” строка создаётся в компьютере и передаётся в микшер по RS232 (вход LOGO ), где она может либо сразу замешиваться в выходной видеосигнал, либо записываться в энергонезависимую память и запускаться с дистанционного пульта, компьютера или лицевой панели. Подробное описание по работе с логотипами и “бегущими” строками приведено в документе “ Руководство пользователя LGTLoader . exe ”.

Аудиотракт
Входные звуковые сигналы подаются на разъём DB 44 pin (см. рис.5, структурная схема аудиотракта). Далее они поступают на коммутаторы 6 => 1 канала “А” и канала “ B ”. Аналого-цифровые преобразователи (АЦП) преобразуют аналоговые звуковые сигналы в цифровые 24-разрядные с частотой дискретизации 48кГц. Цифровые аудиосигналы, выделенные из входных сигналов SDI , могут быть включены на выходе АЦП в соответствии с установленной конфигурацией. Далее производится включение сигнала “ТОН” частотой 1кГц и коммутация, позволяющая осуществлять режим передачи одного из каналов в оба канала. На усилителях осуществляется изменение коэффициента усиления каналов. Переход с канала PST на канал PRG осуществляется выбранным способом “ V ”, “ X ” или “ CUT ” . На канал PST возвращается установка канала PRG . Таким образом, осуществляется переход по типу “ FLIP - FLOP ”. При выключении питания левый и правый канал входа “ 1 ” через реле соединяется с левым и правым каналом выхода PRG . Цифровые сигналы PRG с выхода микшера подаются на выходной кодер SDI . Выходные сигналы PRG и PST подаются на выход через разъём DB 15 pin . На выходы PRG могут быть поданы как стерео- так и моносигналы, в зависимости от режима выбранного с лицевой панели. Моносигнал представляет собой полусумму сигналов правого и левого каналов. Кроме того, они через контрольный коммутатор подаются на пульт управления PDMX -2006 P . На пульте кнопкой AUDIO MODE или через меню системного блока можно выбрать сигнал для контроля и регулировки. Связь между процессором и пультом осуществляется через порт PANEL . Регулировка уровня звука и конфигурация каналов (левый в оба, правый в оба) может осуществляться как в программе, так и в подготовке. Если кнопки IN 1- IN 6 запрограммированы для переключения на линейке PRESET , то запоминаться будут только регулировки и конфигурация каналов выполненные в подготовке.

Система синхронизации
Система синхронизации блока работает в ведомом режиме. В качестве опорного сигнала может использоваться сигнал системы PAL или SECAM , который должен подаваться на вход REF IN (проходной).
Система управления
Управление микшером может осуществляться:

с лицевой панели системного блока,
от пульта PDMX -2007 P ;
от пульта PFRP -3026M,
от пульта PPRP -4055,
от пульта PPRP -4056,
от ЭВМ,
по GPI .

С лицевой панели возможно управление всеми функциями блока. Для исключения случайного переключения клавиатура лицевой панели может быть заблокирована через меню.

Пульт PFRP -3026M может быть подключен к разъёму, обозначенному RS -485/ RS -232, по сети RS -485 или по линии RS -232. Он позволяет осуществлять управление следующими функциями:

выбор источника IN1…IN6 на линейке предварительного просмотра “PRESET” либо на программной линейке “PROGRAMM”, в зависимости от выбранного режима. Переключение на программной линейке осуществляется заранее выбранным с лицевой панели способом CUT , X либо V ;
включение/выключение “бегущей” строки;
включение/выключение логотипа;
включение перехода ( TRANSITION ) с линейки “PRESET” на программную (активна только тогда, когда кнопки IN1…IN6 переключают сигналы на линейке PST);
включение/выключение сигнала DSK в программе;
регулировка уровня звука на выходе просмотра либо на программном выходе, в зависимости от выбранного режима.;
врезка рекламы кнопкой INSERT .

Любая из кнопок пульта может быть заблокирована. Для исключения случайного нажатия кнопки имеется режим, в котором любая команда может быть подана нажатием двух кнопок. В том случае, когда невозможно организовать обратный канал от процессора к пульту, может быть использован режим работы “без ответа”

Пульт PPRP-4055 отличается от пульта PFRP-3026M следующими функциями:

выбор источника осуществляется только на программной линейке;
отсутствует кнопка INSERT и регулировка звука;
добавлены четыре кнопки для формирования сигналов GPI;

Пульт PPRP-4056 отличается от пульта PPRP-4055 тем, что позволяет управлять двумя процессорами.
Компьютер может быть подключен по линии RS232 к разъему, обозначенному RS -485/ RS -232, через переходник DB9 – RJ45 PB-540-02, установленный на стороне ЭВМ, или по сети RS 485 посредством преобразователя RS232 => RS 485 PIC -094. Он позволяет осуществлять управление основными функциями процессора. Соответствующая программа управления может быть закуплена у производителя. Кроме того, по сети RS 485 можно корректировать внутренние часы от датчика точного времени и принимать показания устройства сбора и обработки метеоданных.

Через разъем LOGO (RS232 либо ETHERNET) к устройству подключается компьютер для загрузки логотипов, внутренних и внешних “бегущих” строк, формирования сцен, коррекции внутренних часов от компьютера, а также переключения входов на программном выходе или включения режима BYPASS.

Отзывы

Загрузка отзывов...
