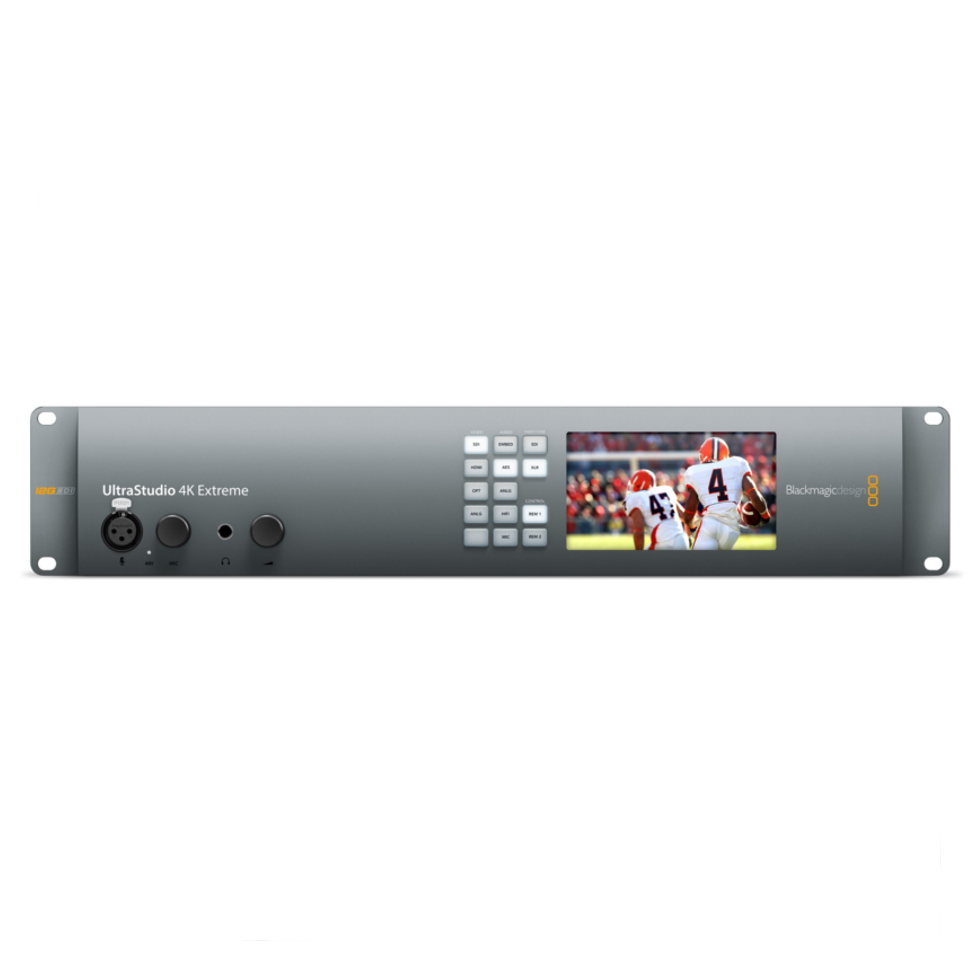

UltraStudio 4K Extreme 3 плата ввода-вывода Blackmagic   

артикул: BDLKULSR4KEXTR/3

Оригинальная плата UltraStudio 4K Extreme 3 Blackmagic.

Устройство работает только с сертифицированным кабелем Apple Thunderbolt 3 (USB-C).

UltraStudio 4K Extreme 3 — самое современное решение для захвата и вывода видео с подключением к компьютеру через порт Thunderbolt или плату PCI Express. Технология Thunderbolt™ 3 с пропускной способностью до 40 Гбит/с, интерфейсы 12G‑SDI и HDMI 2.0 позволяют передавать видео с частотой до 60 кадров/с. Предусмотрены поддержка Deep Color и 12-битного RGB-видео, обработка HDR-материала через HDMI 2.0a и 4К-контента. Благодаря обширному набору аналоговых и цифровых разъемов устройство совместимо практически с любыми камерами, деками, коммутаторами и дисплеями. Есть функция кодирования в H.265, которое выполняется на аппаратном уровне в режиме реального времени.

UltraStudio
Запись и воспроизведение профессионального уровня на основе Thunderbolt 3
Подключение компьютера к разного рода видеотехнике через интерфейс Thunderbolt 3 позволяет создавать мощные рабочие станции для редактирования материала, архивирования старых записей, вывода вещательной графики и даже прямой потоковой трансляции. Этот порт дает возможность работать с материалом в форматах SD, HD, Ultra HD и 4K DCI с кадровой частотой до 60 fps. Предусмотрены интерфейсы SDI, HDMI и аналоговые разъемы для записи и передачи 10-битного YUV- и 12‑битного RGB‑видео как в Apple ProRes, так и в несжатых форматах. Модели UltraStudio полностью совместимы с такими популярными приложениями для обработки видео, как DaVinci Resolve, Avid Media Composer, Adobe Premiere Pro и Final Cut Pro, установленными на платформах Mac, Windows или Linux.

Новая линейка UltraStudio 4K Mini
Новая модель UltraStudio 4K Mini представляет собой портативное решение захвата и вывода на основе Thunderbolt 3, созданное с учетом последних технологий вещательной индустрии. Оно позволяет работать с материалом в широком динамическом диапазоне (8 и 10 бит при 60 fps и 12 бит при 30 fps для прогрессивного видео в форматах до 4K DCI). На передней панели расположены кнопки управления, ЖК-дисплей для мониторинга и настройки, XLR-вход для микрофона и гнездо 1/4 дюйма для наушников. UltraStudio 4K Mini также имеет разъем USB для клавиатуры и мыши, функцию компенсационной зарядки аккумулятора ноутбука при подключении через порт Thunderbolt 3 и встроенный SD-картридер для быстрого доступа к медиафайлам камеры.

Модели UltraStudio имеют практически все необходимые разъемы для подключения к студийным декам, мониторам и другим устройствам. Они идеально подходят как для установки в стойках, так и для использования в качестве настольного оборудования в передвижных телевизионных станциях. Модификации UltraStudio Mini отличаются компактностью и позволяют вести прямую запись с камер в мобильных условиях и выполнять грейдинг непосредственно на съемочной площадке.

Профессиональное решение для захвата и вывода видео
Независимо от того, обрабатывается материал на съемочной площадке или в студии, модели линейки UltraStudio обеспечивают запись и воспроизведение видео в исключительном цифровом качестве. Их функционал скрупулезно продуман для каждого этапа производства — от прямого захвата изображения и мониторинга до монтажа, грейдинга и создания визуальных эффектов. Некоторые модификации имеют интерфейс 12G-SDI и поддерживают новейшие форматы с широким динамическим диапазоном. Это позволяет колористам намного быстрее выводить готовый контент на вещательные дисплеи, HDR-телевизоры или современные кинопроекторы. UltraStudio можно также использовать для передачи SDI-сигналов заполнения и удаления с компьютера на эфирный микшер, когда нужно выполнить кеинг с помощью RGB-графики во время вещания.

Аппаратное кодирование видео
UltraStudio 4K Extreme 3 имеет аппаратный кодер для конвертирования видео в H.265 — современный стандарт компрессии для распространяемого через Интернет Ultra HD-контента. Он также позволяет сжимать файлы в SD- и HD-разрешении, которые в этом случае будут иметь меньший размер. Для кодера предусмотрена возможность обновления для поддержки дополнительных форматов.

Разъемы высокого качества

UltraStudio позволяет подключать практически любую видеотехнику. На каждой модификации есть вход и выход SDI, HDMI-выход для мониторинга изображения плюс компонентный (YUV) и композитный (NTSC/PAL) интерфейсы с возможностью ввода балансного аналогового звука для архивирования материала с традиционных вещательных дек. Для выполнения кеинга предусмотрен двухканальный SDI-выход. Все решения линейки имеют разъем для синхронизации с системами вещания и функцию дистанционного управления через RS-422. Модели UltraStudio 4K Mini и Extreme дополнительно оснащены входом HDMI и обеспечивают вывод балансного аналогового звука для совместимости со студийными решениями контроля аудиодорожки. Более габаритная задняя панель на UltraStudio 4K Extreme вмещает также разъемы XLR для тайм-кода, четырех каналов аналогового и двух каналов AES/EBU‑аудио.

Мощь технологии Thunderbolt 3™

Благодаря революционной технологии Thunderbolt 3™ решение UltraStudio передает данные на компьютер по однокабельному соединению, полосы пропускания которого достаточно для форматов самого высокого разрешения. Thunderbolt обеспечивает малое время задержки и точную временную синхронизацию, позволяя добиться исключительных результатов при захвате и выводе видео. При работе в студии устройство UltraStudio 4K подключают к сети переменного тока. С помощью порта Thunderbolt 3 новая модель UltraStudio 4K Mini может даже обеспечивать ноутбук минимальным питанием 45 Вт для поддержания уровня зарядки батареи.

Исключительное качество в сжатом и несжатом форматах
UltraStudio позволяет работать с 10-битным несжатым видео, а также с материалом, для компрессии которого используют кодеки Apple ProRes и DNxHD. В первом случае создается математически точная копия исходного изображения, поэтому полученные файлы будут всегда отличаться исключительным качеством. Это обеспечивает повышенную точность при выполнении таких действий, как кеинг, наложение слоев и цветокоррекция. Еще одно преимущество заключается в том, что разрешающая способность Ultra HD в четыре раза выше по сравнению с 1080HD!

Скоростной интерфейс 12G‑SDI для Ultra HD-видео

UltraStudio 4K Extreme 3 и UltraStudio 4K Mini оснащены самым современным интерфейсом 12G‑SDI, что делает эти модели наиболее мощным решением захвата и вывода. Для записи и воспроизведения видео в Ultra HD и 4K 60p достаточно одного кабеля BNC, а благодаря поддержке разных скоростей устройства совместимы с любым другим оборудованием. Это позволяет подключать SD- и HD-технику, а при необходимости переходить на Ultra HD в форматах вплоть до 2160p/60. Поскольку интерфейс 12G‑SDI является двухканальным, его можно использовать для кеинга материала (до 2160p/30) в реальном времени.

Сверхпрочный, элегантный и портативный дизайн

На стильной передней панели UltraStudio 4K расположены цветной ЖК-дисплей и кнопки управления, а на задней — стандартные BNC- и HDMI-разъемы для видеосигнала. Так как модель UltraStudio Mini отличается малым форм-фактором, ее можно легко комбинировать с другим оборудованием или устанавливать отдельно. UltraStudio HD Mini — еще более компактное решение и занимает всего 1/3 места в стойке, поэтому на полке уместится сразу три устройства.

Приложение DaVinci Resolve
Монтаж, визуальные эффекты, цветокоррекция и обработка звука
Модели UltraStudio превосходно совместимы с DaVinci Resolve — полнофункциональным приложением для постобработки, которое можно устанавливать на платформах Mac, Windows и Linux. Это лучший в мире программный продукт, позволяющий на профессиональном уровне выполнять редактирование и цветокоррекцию видео, сводить аудиодорожку и добавлять визуальные эффекты. DaVinci Resolve используют в Голливуде чаще, чем любое другое решение. Его огромный набор инструментов дает неограниченную свободу при создании художественных картин, телепередач, музыкальных клипов, рекламных роликов и видеоматериала для сервиса YouTube.

Поддержка платформы Mac с Thunderbolt 3
Модель UltraStudio разработана специально для платформы Mac и отлично работает со всеми популярными приложениями для монтажа видео. Необходимый пакет драйверов обеспечивает быстрый обмен информацией с такими программами, как DaVinci Resolve, Final Cut Pro X, Premiere Pro CC и Avid Media Composer. Кроме того, реализована полная совместимость с приложениями для создания визуальных эффектов, включая Fusion, After Effects CC и Photoshop CC. Для работы над звуковым сопровождением можно использовать ProTools, Steinberg Nuendo и Cubase, а для потокового видео — Flash Media Live Encoder, Wirecast и Livestream Producer.

Полная совместимость с Windows
Пользователи Windows получают доступ к огромному количеству приложений, потому что модели UltraStudio поддерживают драйверы WDM и DirectShow. Монтаж можно выполнять в DaVinci Resolve, Avid Media Composer, Premiere Pro CC, MAGIX Vegas Pro, Corel Video Studio Pro, CyberLink Power Director и MAGIX Video Pro. Для создания визуальных эффектов реализована поддержка Fusion, After Effects CC и Photoshop CC. В список совместимых приложений для работы со звуком входят Steinberg Nuendo и Cubase. Для работы с потоковым видео можно использовать Flash Media Live Encoder, Xsplit Broadcaster, Wirecast и Livestream Producer.

Компактный инновационный дизайн
Портативная модель UltraStudio Mini занимает в стойке всего одно по высоте и меньше одного места по ширине, поэтому на полке можно уместить несколько таких одноканальных устройств для захвата/вывода. По размеру они такие же, как конвертеры Teranex Mini, поэтому их легко комбинировать не только между собой, но и с видеомикшером ATEM Television Studio HD и устройством для многооконного мониторинга. Модификации UltraStudio 4K и UltraStudio HD Mini с установленной панелью Teranex Mini Smart Panel оснащены ЖК-дисплеем и кнопками управления. На передней панели UltraStudio 4K находятся также аудиовыход для наушников и разъем с фантомным питанием для микрофонов.

Современные интерфейсы



Линейка UltraStudio — это самые современные решения для записи и воспроизведения, оснащенные аудио- и видеоразъемами вещательного класса и интерфейсом для подключения к компьютеру. Двухканальный выход 3G-SDI на UltraStudio HD Mini можно использовать для передачи сигналов кеинга и вывода анимационной графики с альфа‑каналом на эфирные видеомикшеры ATEM. UltraStudio 4K Mini имеет разъем USB‑С для подключения клавиатуры и других периферийных устройств, а также встроенный в переднюю панель SD‑картридер для быстрого доступа к медиафайлам камеры. На UltraStudio 4K Extreme 3 предусмотрены даже два оптических порта для передачи потока на большие расстояния и слот PCIe для подсоединения к операционным системам Windows и Linux.

Кнопки управления
Динамичные условия работы требуют быстрого обращения к текущим параметрам. Модели UltraStudio 4K имеют переднюю панель с кнопками, с помощью которых выбирают входы видео- и аудиосигнала. Это позволяет использовать звук, встроенный в SDI-поток или полученный из других аналоговых источников. Интегрированный ЖК‑дисплей обеспечивает просмотр материала при воспроизведении в реальном времени, что особенно важно в условиях прямого эфира. Чтобы данные функции стали доступны на UltraStudio HD Mini, можно установить Teranex Mini Smart Panel.

Элегантная металлическая конструкция
Корпус UltraStudio 4K Extreme 3 выполнен из цельного авиационного алюминия. Рассчитанный на работу в любых условиях, он отличается не только исключительной прочностью, но и малым весом. Решение идеально подходит для использования в монтажных, студиях постпроизводства и передвижных телестанциях. Специальный дизайн предусматривает быструю установку в стойку с другим оборудованием, а большое количество видео- и аудиоразъемов дают возможность обрабатывать материал любого формата. Уникальная конструкция и передовые технологии модели UltraStudio 4K Extreme позволят вовремя завершить даже самые срочные проекты.

Дизайн системы питания

Уникальная технология питания линейки UltraStudio призвана улучшить стабильность, универсальность и компактность устройств. Модель UltraStudio 4K Extreme 3 отличается высокой надежностью, 4K Mini позволяет подавать питание на другие устройства, а портативное решение HD Mini может снабжаться электроэнергией через интерфейс Thunderbolt.

UltraStudio HD Mini
Модель UltraStudio HD Mini получает питание от компьютера через порт Thunderbolt, поэтому отдельное подсоединение к электросети не требуется. Благодаря этому она обеспечивает исключительную мобильность, потому что для работы с высококачественным видео достаточно подключиться к ноутбуку с поддержкой технологии Thunderbolt. В сочетании с приложением DaVinci Resolve данная модель становится идеальным решением для монтажа и грейдинга на съемочной площадке.

UltraStudio 4K Mini
UltraStudio 4K Mini имеет встроенный блок питания 110-220 В по стандарту МЭК, который позволяет подключаться к сети практически в любой стране мира без дополнительного адаптера. Кроме того, через интерфейс Thunderbolt 3 эта модель может обеспечивать ноутбук минимальным питанием 45 Вт для поддержания уровня зарядки его батареи.

UltraStudio 4K Extreme 3
Модель UltraStudio 4K Extreme 3 оснащена двумя силовыми блоками и системой мгновенного переключения в случае сбоя на одном из них. Они оба автоматически выбирают напряжение в диапазоне 110-220 В по стандарту МЭК, что позволяет подключаться к сети практически в любой стране мира. Благодаря такому функционалу UltraStudio 4K Extreme 3 является идеальным решением для обеспечения бесперебойной работы критически важных компонентов инфраструктуры.

Рабочий процесс
UltraStudio с поддержкой Thunderbolt™
Более широкие возможности для творчества
Ваш рабочий процесс будет максимально гибким, а результат — самым качественным, потому что модели UltraStudio имеют все необходимые видео- и аудиоразъемы, а также поддерживают самые разные форматы и разрешения. Их универсальная совместимость позволяет использовать все популярные приложения для монтажа. UltraStudio обеспечивает запись живого изображения, видео с камеры или деки напрямую в программы для редактирования, создания спецэффектов и вещательной графики. С UltraStudio 4K можно работать над любым проектом, от обычного материала в SD или HD до художественных фильмов в 4K DCI.

Приложения для нелинейного монтажа
Модели UltraStudio совместимы с большинством популярных систем для монтажа и оснащены самыми качественными разъемами для обработки практически любого материала. UltraStudio 4K имеет интерфейс 12G-SDI для захвата и вывода в Ultra HD, 4:4:4 и 1080p/60 HD, а также стереоскопического 3D-видео непосредственно в ПО для редактирования. Если программа не поддерживает прямое сохранение с аппаратного устройства, на помощь придет приложение Media Express. Оно входит в комплект поставки и позволяет записывать сжатое и несжатое видео в виде файлов разного типа. На UltraStudio также есть специальный выход для вывода процесса редактирования и грейдинга на большой экран для просмотра заказчиками. Предусмотрена поддержка DaVinci Resolve, Final Cut Pro X, Avid Media Composer и Premiere Pro CC, а драйвер WDM обеспечивает совместимость с большим количеством монтажных программ для Windows.

Запись материала во время съемки
Если на съемочной площадке используется система DaVinci Resolve, новая функция Resolve Live поможет в реальном времени выполнить грейдинг материала. Она позволяет добавлять узлы и корректоры, а также сохранять цветовые схемы для дальнейшей обработки видео. Для любого класса камеры легко подобрать свою модель UltraStudio, после подключения которой становится доступной не только цветокоррекция, но и запись в специальных кодеках, наиболее часто используемых в постпроизводстве. UltraStudio поддерживает множество форматов, а добавить новые можно в виде плагинов.

Визуальные эффекты и графика
UltraStudio превосходно подходит для наложения графики, потому что позволяет работать с изображением RGB 4:4:4 в полноцветном разрешении без субдискретизации. Поскольку UltraStudio поддерживает сохранение и воспроизведение файлов DPX, DVI и QuickTime, можно применять такие приложения для создания визуальных эффектов, как Fusion, After Effects CC и Photoshop CC. В комплект поставки входит специальный плагин для Photoshop CC, предназначенный для захвата кадров на входе и последующего вывода на выход устройства, в том числе в форматах Ultra HD и 4К DCI на моделях UltraStudio 4K. В комбинации с Photoshop CC и After Effects CC решение UltraStudio использует цветовое пространство RGB, которое гарантирует самые высокие результаты при передаче видео на микшеры или записи на пленку. Благодаря этому UltraStudio 4K обеспечивает точность при выполнении кеинга с помощью внешних устройств.

Постобработка звука
UltraStudio идеально подходит для постпроизводства звуковой дорожки при работе над рекламными роликами, сериалами и художественными фильмами. В зависимости от модели предусмотрена поддержка нескольких каналов аналогового и цифрового AES/EBU-аудио, восьми или 16 каналов звука, встроенного в SDI-поток. Драйверы всех устройств UltraStudio обеспечивают совместимость с такими приложениями, как ProTools, Steinberg Nuendo и Cubase.

Высокое качество презентаций и воспроизведения мультимедиа
Медиасерверы

Модель UltraStudio Mini имеет корпус шириной 1/2 и 1/3 RU, поэтому ее легко установить в одной стойке с сервером. Решение совместимо с большим количеством серверных приложений, такими как Tools On Air (just:in, live:cut, just:play и just:live), Softron OnTheAir, MovieRecorder и OnTheAir CG. Кроме того, UltraStudio 4K Mini имеет встроенный модуль кеинга, который позволяет накладывать графику поверх изображения в режиме реального времени. В линейке UltraStudio есть устройства для всех типов серверов, а с помощью встроенного ЖК-дисплея на UltraStudio 4K можно контролировать источник потокового сигнала.

Презентации
Разрешающая способность Ultra HD составляет 3840 x 2160 пикселей, поэтому модель UltraStudio 4K можно подключить к проектору для вывода видео во время презентации. Даже при использовании больших киноэкранов изображение не потеряет своей четкости, благодаря чему все мельчайшие детали будут видны с самых последних рядов зрительного зала. UltraStudio идеально подходит для трансляции концертов, богослужений, масштабных инсталляций видеоарта, крупных конференций, собраний и других массовых мероприятий.

Оптимизация потокового вещания
Модели UltraStudio полностью совместимы с популярными приложениями потокового вещания и позволяют вести прямую трансляцию для многомиллионной интернет-аудитории. Кроме того, их можно использовать для записи материала непосредственно с камер или эфирных микшеров для последующей интеграции в контент. Первое сжатие выполняется при кодировании в нужный формат, поэтому видео будет иметь исключительное качество. UltraStudio поддерживает работу с такими широко распространенными программами, как Flash Media Live Encoder, Wirecast, Livestream Producer и Resolume Avenue. С помощью этого решения легко создавать онлайн-трансляции спортивных соревнований и концертов, а также подкасты с доступом в реальном времени или по запросу.

Цветоустановка
Исключительная точность цветопередачи, поддержка высокого разрешения и стереоскопического 3D-видео делают UltraStudio 4K Extreme 3 идеальным решением для грейдинга в приложении DaVinci Resolve. Несжатое видео можно выводить даже в Ultra HD, что позволяет создавать художественные фильмы на голливудском уровне. Модели разработаны с учетом специфики DaVinci Resolve и лучше всего подходят для использования с этой мощной системой постобработки. UltraStudio поможет выполнить поставленные задачи в полном соответствии с требованиями проекта!

Создание контента в реальном времени

Решения UltraStudio являются мощным инструментом при использовании совместно с эфирными видеомикшерами. Модели UltraStudio 4K имеют двухканальный выход SDI, благодаря которому можно накладывать графику RGB и анимацию или загружать изображение напрямую из Photoshop CC с помощью прилагаемого плагина. Это позволяет создавать эфирные титры на рабочих станциях и передавать их в реальном времени. Для записи или трансляции в пользовательском формате достаточно подключить UltraStudio к выходу видеомикшера!



Программная панель
UltraStudio с поддержкой Thunderbolt™
Совместимость с большим количеством приложений
Только в UltraStudio реализована самая широкая поддержка средств редактирования и создания графики, что дает полную свободу в выборе программных продуктов. Благодаря совместимости с любыми приложениями на платформах Mac OS и Windows, а также наличию порта Thunderbolt устройство легко подключить к разным компьютерам. Плата позволяет выполнять полноценное редактирование в DaVinci Resolve, Final Cut Pro X, Media Composer, Premiere Pro CC и других продуктах. Для создания впечатляющих визуальных эффектов можно использовать After Effects CC и Photoshop CC, для качественной цветоустановки — DaVinci Resolve, а для звука — ProTools. Такая универсальность делает UltraStudio идеальным решением для любого этапа постпроизводства.

DaVinci Resolve

DaVinci Resolve для Mac, Windows и Linux — самая мощная система цветокоррекции, совместимая с высокопроизводительными видеокартами и консолями управления, такими как DaVinci Resolve Micro, Mini и Advanced. Она позволяет применять эффекты в цветовом пространстве YRGB с точностью 32-битной плавающей точки, использовать рабочие зоны Power Window и трекинг, выполнять глобальный и выборочный грейдинг, а также отслеживать 3D-объекты. Система является идеальным решением для цветокоррекции при работе с материалом в SD, HD, Ultra HD и 4K DCI. Модели UltraStudio 4K оптимизированы под DaVinci Resolve, что гарантирует применение всего функционала последней версии этого приложения.

Final Cut Pro X

Совместимость UltraStudio с Final Cut Pro подтверждена компанией Apple. Для монтажа видеоматериалов в этом приложении можно подключить любое SD-, HD- или Ultra HD-оборудование, включая HDCAM SR, HDCAM, HD-D5 и DVCPRO HD, а также SD-рекордеры, такие как Digital Betacam. Решение выполняет воспроизведение монтажной линейки с полной синхронизацией аудио и видео. Приложение Media Express, входящее в комплект поставки, допускает управление записью с внешних устройств и при этом обеспечивает обработку широкого набора метаданных. UltraStudio позволяет использовать такие функции Final Cut Pro, как 10‑битный рендеринг, 16-канальный звук, контроль деки, поддержка ProRes, JPEG, DV, DVCPRO, DVCPRO HD, а также несжатого 8- и 10-битного видео.

Adobe Premiere Pro CC

Модели UltraStudio являются лучшим решением для монтажа в Premiere Pro CC, так как в них реализована полная поддержка Mercury Playback, что позволяет создавать огромное количество спецэффектов в реальном времени. В комплект поставки входит полный набор плагинов для Premiere. Он дает возможность управлять декой и обеспечивает совместимость с 8- и 10-битными несжатыми форматами AVI и QuickTime, а также Motion JPEG и DVCPRO HD. Созданные в них файлы допускают воспроизведение на одной и той же монтажной линейке Premiere Pro CC без рендеринга. Кроме того, предусмотрен вывод несжатых файлов QuickTime из Mac OS X на других платформах и работа с AVCHD, DSLR и XDCAM HD. При использовании Premiere Pro CC запись и воспроизведение аудиосигнала выполняется через интерфейс SD/HD-SDI на 16 каналах, что очень удобно при монтаже объемного звука 5.1.

Avid Media Composer

Решение UltraStudio полностью совместимо с Avid Media Composer. Можно вести запись и просмотр несжатого 10-битного материала с частотой выборки 4:2:2 и 4:4:4, а также работать непосредственно с Avid DNxHD и другими популярными форматами сжатого видео. Media Composer является быстрой и удобной программной средой, а новая 64-разрядная архитектура позволяет воспроизводить сложные многослойные эффекты в реальном времени. UltraStudio идеально подходит для профессиональных задач, выполняемых на базе Avid в операционных системах Mac OS X и Windows.

Драйвер WDM для Windows
В UltraStudio реализована поддержка драйверов WDM и DirectShow для захвата высококачественного видео непосредственно в системы нелинейного монтажа на платформе Windows. Совместимость с WDM и DirectShow позволяет выполнять запись, монтаж и постпроизводство полностью в операционной среде Windows, что дает возможность использовать сотни профессиональных приложений, такие как MAGIX Vegas Pro, VidBlasterX, vMix, Xsplit Broadcaster и многие другие. Благодаря взаимодействию с WDM и DirectShow решения UltraStudio обеспечивают полную свободу рабочего процесса на Windows.

Media Express и другие приложения
Blackmagic Media Express — бесплатное приложение, поставляемое в комплекте с каждой моделью UltraStudio. Оно позволяет выполнять пакетный захват и вывод 2D‑видео, а также двухпотокового стереоскопического 3D-видео без компрессии (QuickTime, AVI и DPX в виде YUV 4:2:2 и RGB 4:4:4) или со сжатием (ProRes, DVCPRO и MJPEG). Вместе с UltraStudio также предлагаются утилиты Blackmagic LiveKey и Blackmagic Disk Speed Test. С помощью LiveKey можно в реальном времени накладывать логотипы и другую графику через выходы SDI. Disk Speed Test выполняет проверку дискового массива и показывает его производительность в кадрах в секунду.

Совместимость с ведущими приложениями для обработки видео
Добавьте впечатляющие эффекты и графику

Так как современный процесс постпроизводства художественных фильмов и рекламных роликов для телевидения требует самого качественного композитинга, UltraStudio поддерживает работу с Fusion, After Effects CC, Photoshop CC и Smoke. Для цифрового совмещения отдельных элементов можно использовать пакет Fusion Studio, который позволяет создавать десятки слоев с живым изображением, масками, 2D- и 3D-графикой. Приложение After Effects CC использует технологию QuickTime, поэтому оно совместимо со всеми решениями Blackmagic Design. Благодаря этому UltraStudio легко интегрировать с таким ПО, как After Effects CC и Photoshop CC.

Постобработка звука

Решение UltraStudio полностью совместимо с лучшими программными продуктами для нелинейного монтажа и допускает обработку звука в ProTools независимо от системы записи. При его подключении к ProTools можно одновременно воспроизводить видео и аудио и при этом обеспечивать синхронизацию изображения с фонограммой. Поддержка приложений для обработки аудио в среде Windows позволяет использовать Steinberg Nuendo для перезаписи звука и многодорожечного сведения, а Cubase — для наложения музыки на отдельную видеодорожку.

Автоматизация вещания
Обширная поддержка средств для автоматизации вещания
Если необходимо организовать трансляцию теле- или радиопрограмм в удаленном режиме, решения UltraStudio легко интегрировать с другими средствами автоматизации рабочего процесса. При использовании платформы Mac они совместимы с такими системами, как Tools On Air just: Broadcast Suite, Softron OnTheAir, MovieRecorder и OnTheAir CG. Для Windows реализована поддержка приложений Vidblaster X, Studio & Broadcast, Uniplay и PlayboxAirBox.

Инструменты создания комбинированных изображений
Все решения UltraStudio полностью поддерживают работу с приложением Resolume. Благодаря этому можно записывать и воспроизводить видео в форматах QuickTime и AVI, а также Flash-анимацию и накладываемый текст с аудиофайлами WAV и AIFF. Resolume Arena позволяет использовать полученный тайм‑код SMPTE для синхронизации изображения со световым оборудованием, чтобы создавать впечатляющие эффекты с помощью лазерных лучей, прожекторов и фейерверков.

Потоковое вещание
Решение UltraStudio полностью совместимо с популярными программами для организации вещания на многомиллионную интернет-аудиторию. При использовании платформы Mac поддерживаются такие приложения, как Flash Media Live Encoder, Wirecast и Livestream Producer. Для работы с потоковым видео в среде Windows можно использовать Flash Media Live Encoder, Xsplit Broadcaster, Wirecast и Livestream Producer. UltraStudio поможет провести высококачественную потоковую трансляцию мероприятий, онлайн-конференций, образовательных семинаров, торговых презентаций, концертов или даже видеоигр!

Пакет SDK

В комплекте с UltraStudio бесплатно поставляется современный пакет SDK для Mac, Windows и Linux. С его помощью можно создавать собственные решения как для внутреннего использования, так и для третьих лиц. Комплект также включает фильтры DirectShow, драйвер WDM для Windows и интерфейс QuickTime API. Эти инструменты обеспечивают эффективную интеграцию устройства с различными приложениями и кодеками. Благодаря гибкости и надежности UltraStudio дает полную свободу в реализации собственных идей. Этот пакет позволяет выполнять типовые действия и сложные задачи на уровне аппаратного управления, а также применять разработки на всех других моделях линейки UltraStudio производства Blackmagic Design.




Установка
UltraStudio с поддержкой Thunderbolt™
Самые удобные решения для захвата и вывода на основе Thunderbolt

Решения UltraStudio имеют практически все виды аудио- и видеоразъемов для подключения профессионального оборудования, а также порт RS‑422 для управления декой и вход для внешней синхронизации. Модели оснащены современным SDI‑интерфейсом, который на сегодняшний день является отраслевым стандартом в области постпроизводства и вещания. На них предусмотрены разъемы HDMI и S-Video, а также возможность работы с аналоговым компонентным и композитным сигналами. Наличие такого количества интерфейсов позволяет работать с мониторами, видеомикшерами, коммутаторами, вещательными деками и другой аппаратурой.

Подключение к декам и мониторам

UltraStudio поддерживает самые разные файловые форматы и программные приложения, поэтому решение можно использовать практически с любой профессиональной и бытовой техникой. Интерфейс SDI позволяет подключаться к таким цифровым декам, как HDCAM, HD-D5, HDCAM SR, а также к рекордеру Digital Betacam. Если с материалом необходимо работать на деках предыдущего поколения (например, Betacam SP), можно использовать модель UltraStudio, которая имеет аналоговые разъемы для компонентного видео и балансного звука. Кроме того, композитный интерфейс обеспечивает подключение к старым VHS-видеомагнитофонам. Так как UltraStudio имеет SDI и HDMI, устройство идеально подходит для вывода изображения на экраны вещательных мониторов и проекторов.

Подключение к коммутаторам
UltraStudio легко использовать вместе с коммутатором, потому что устройство поддерживает передачу видео, многоканального звука, тайм-кода и скрытых субтитров по одному SDI-кабелю. Такая конфигурация позволяет сэкономить на дорогих устройствах многоуровневой маршрутизации. UltraStudio выполняет понижающую конверсию, что дает возможность выводить изображение отдельно на SD- и HD-системы. Интерфейс SDI обеспечивает передачу данных с разной скоростью и совместим с новыми моделями в линейке Videohub производства Blackmagic Design, которые способны одновременно работать с несколькими форматами видео.

Подключение к эфирным видеомикшерам
Модели линейки легко подключить к эфирному видеомикшеру. Если в качестве медиаплеера используется UltraStudio 4K, устройство можно использовать для одновременного вывода вырезающего и заполняющего сигналов через двухканальный SDI-выход. Каждый канал поддерживает подключение к двум входам видеомикшера, что позволяет использовать оба вида сигналов для наложения в реальном времени. В комплект поставки входит плагин для загрузки RGB‑графики и альфа-каналов из Photoshop CC, поэтому при работе в прямом эфире будет доступно мгновенное обновление титров. Решение идеально подходит для потоковой трансляции изображения с программного выхода видеомикшера — достаточно соединить его с решением UltraStudio и запустить приложение для онлайн-вещания.

Компьютеры под OS Windows с интерфейсом Thunderbolt3 оттестированные и рекомендованные Blackmagic Design для устройств с интерфейсом Thunderbolt3

Устройства Blackmagic Design с интерфейсом Thunderbolt3 работают на всех моделях Apple mac c этим интерфейсом

Под OS Windows оттестированы и рекомендованы Blackmagic Design:

Ноутбуки	Мини компьютеры Intel NUCs	Материнские платы
DELL – Precision 7720 DELL – Precision 7520 DELL - Precision 7540 DELL – XPS	Intel Nuc – NUC7i7BNH Intel NUC 9 Pro Kit - NUC9VXQNX	ASRock Z87 Extreme 4 ASRock Z87 Extreme4/TB4 ASRock Z87 Extreme11/ac Asus Z87-Expert Asus Z87 Deluxe/Quad Gigabyte GA-Z87X-UD7 TH Gigabyte Z77MX-D3H TH Gigabyte Z77X-UP4 TH Gigabyte Z77X-UP5 TH Gigabyte Z97X-UD7 TH Gigabyte Z270X-UD3 with TB3 card MSI Z77A-G45 Thunderbolt SuperMicro X10SAT

Уже не выпускается но работает	Память	Графические карты
SuperMicro C7Z87-OCE	Рекомендовано не менее 8GB	Для вывода видео рекомендованы nVidia GeForce 9800 GT nVidia GeForce 9800 GT nVidia GeForce GTS 250 nVidia GeForce GTX 275 nVidia GeForce GTX 285 nVidia GeForce GTX 550Ti nVidia GeForce GTX 570 nVidia GeForce GTX 580 nVidia Quadro FX 4800 ATI Radeon HD 4650 ATI Radeon HD 4670 ATI Radeon HD 4680

Устройство работает только с сертифицированным кабелем Apple Thunderbolt 3 (USB-C).



.

---

Разъемы
Видеовходы SDI	2 x 12 Гбит/с и 2 x 6 Гбит/с (SD/HD/2K/4K). Поддержка 4:2:2/4:4:4 (один, два и четыре канала). Возможность переключения между 2D и 3D.
Видеовыходы SDI	2 x 12 Гбит/с и 2 x 6 Гбит/с (SD/HD/2K/4K). Поддержка 4:2:2/4:4:4 (один, два и четыре канала). Возможность переключения между 2D и 3D.
Скорость передачи через SDI	270 Мбит/с и 1,5/3/6/12 Гбит/с
Оптический интерфейс для SDI-сигнала	Поддержка двух дополнительных модулей по стандарту SMPTE
Сквозной интерфейс для SDI-видео	Четыре разъема с поддержкой регенерации сигнала (SD/HD/2K/4K)
Дополнительные видеовыходы SDI	2 x 12 Гбит/с и 2 x 6 Гбит/с (SD/HD/2K/4K). Поддержка 4:2:2/4:4:4 (один, два и четыре канала). Возможность переключения между 2D и 3D.
Входы аналогового видео	Один компонентный интерфейс YUV (три разъема BNC), один композитный интерфейс NTSC/PAL (разъем BNC)
Выходы аналогового видео	Один компонентный интерфейс YUV (три разъема BNC), один композитный интерфейс NTSC/PAL (разъем BNC)
Ввод аналогового звука	Четыре канала балансного аналогового звука через разъемы XLR и два канала небалансного звука через разъемы RCA
Вывод аналогового звука	Четыре канала балансного аналогового звука через разъемы XLR профессионального уровня
Оптический вход/выход (опция)	Два порта 12 Гбит/с
Ввод AES/EBU-звука	Два канала небалансного звука через разъем BNC с преобразованием частоты дискретизации
Вывод AES/EBU-звука	Два канала небалансного звука через разъем BNC
Ввод звука через SDI	16 каналов, встроенных в сигналы SD, HD, 2K и 4K
Вывод звука через SDI	16 каналов, встроенных в сигналы SD, HD, 2K и 4K
Видеовходы HDMI	Разъем HDMI 2.0 типа А с поддержкой 2160p/60
Видеовыходы HDMI	Разъем HDMI 2.0 типа А с поддержкой 2160p/60
Ввод звука через HDMI-вход	Восемь каналов, встроенных в сигналы SD, HD и 4K
Вывод звука через HDMI-выход	Восемь каналов, встроенных в сигналы SD, HD и 4K
Микрофонный вход	Один вход 48 В с разъемом XLR. Возможность переключения на фантомное питание с помощью программного управления.
Ввод тайм-кода	Один XLR-вход
Вывод тайм-кода	Один XLR-выход
Синхровход	Один синхровход. Tri-Sync или Blackburst.
Синхровыход	Один сквозной синхровыход. Tri-Sync или Blackburst.
Подключение к компьютеру	Thunderbolt™ 3 (Mac OS и Windows), 4-линейная плата PCI Express второго поколения
Питание	Два встроенных блока питания переменного тока с гнездом IEC C14. 120-240 В, 50-60 Гц.
Поддерживаемые кодеки	AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR и DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, несжатое видео 4:2:2 (8 бит), несжатое видео 4:2:2 (10 бит), несжатое видео 4:4:4 (10 бит)
Программное обеспечение
Программное обеспечение в комплекте	DaVinci Resolve, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility и драйвер Blackmagic для Mac OS и Windows. Media Express, Blackmagic Desktop Video Utility и драйвер Blackmagic для Linux.
Обновление внутреннего ПО	Через программный драйвер, запускаемый в начале работы или через функцию обновления
Программные приложения	DaVinci Resolve Fusion Final Cut Pro X Adobe Premiere Pro CC Avid Media Composer Adobe After Effects CC Avid Pro Tools Steinberg Cubase Steinberg Nuendo Adobe Photoshop CC
Другие поддерживаемые приложения	The Foundry Nuke, Grass Valley Edius, Sony Catalyst Production Suite, Tools On Air Just: Play/Live/In, Softron MovieRecorder и MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro и Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X/Studio/Broadcast, Uniplay One и CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity и InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard и Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D
Стандарты SDI-видео
Форматы SD	525i/59,94 NTSC; 625i/50 PAL
Форматы HD	720p/50/59,94/60 1080p/23,98/24/25/29,97/30/50/59,94/60 1080PsF/23,98/24/25/29,97/30 1080i/50/59,94/60
Форматы 2K	2K DCI 23,98p/24p/25p 2K DCI 23,98PsF/24PsF/25PsF
Форматы Ultra HD	2160p/23,98/24/25/29,97/30/50/59,94/60
Форматы 4K	4K DCI/23,98p/24p/25p
Форматы 3D	720p/50/59,94/60 1080p/23,98/24/25/29,97/30 1080PsF/23,98/24/25/29,97/30 1080i/50/59,94/60 2K DCI 23,98p/24p/25p 2K DCI 23,98PsF/24PsF/25PsF
Интерфейс SDI	В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M, SMPTE 435, SMPTE 2081, SMPTE 2082, ITU-R BT.656 и ITU-R BT.601
Поддержка метаданных SDI	RP 188/SMPTE 12M-2 и скрытые субтитры
Дискретизация SDI-звука	Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Частота выборки SDI-изображения	4:2:2, 4:4:4
Цветовое пространство SDI	REC 601, REC 709
Настройка интерфейса SDI	Переключение на Quad Link 3 Гбит/с с помощью Blackmagic Desktop Video Utility. При использовании Single Link 12 Гбит/с на SDI A или Dual Link 6 Гбит/с на SDI A и B выполняется понижающая HD-конверсия на SDI C и D.
Стандарты HDMI-видео
Форматы SD	525i/59,94 NTSC; 625i/50 PAL
Форматы HD	720p/50/59,94/60 1080p/23,98/24/25/29,97/30/50/59,94/60 1080i/50/59,94/60
Форматы Ultra HD	2160p/23,98/24/25/29,97/30/50/59,94/60
Форматы 4K	4K DCI/23,98p/24p/25p
Форматы 3D	720p/50/59,94/60 1080p/23,98/24/25/29,97/30 1080i/50/59,94/60
Дискретизация HDMI-звука	Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Частота выборки HDMI-изображения	4:4:4, 4:2:2 и 4:2:0
Настройка интерфейса HDMI	HDMI 2.0a поддерживает Deep Color и HDR. Автоматическая настройка при подключении дисплея.
Скорость передачи данных	Видеоинтерфейсы HDMI и SDI позволяют переключаться между SD, HD, 2K и 4K. При работе с компонентным аналоговым видео возможно переключение между SD и HD.
Защита авторского права	Вход HDMI не позволяет вести запись с защищенных источников. Перед записью и распространением материалов необходимо во всех случаях обращаться к правообладателю.
Аппаратный кадровый буфер	v210 (10 бит YUV), 2vuy (8 бит YUV), ARGB, BGRA (8 бит RGB), r210 (10 бит RGB), R12B, R12L (12 бит RGB)
Цветовое разрешение	8, 10 и 12 бит RGB (4:4:4) в форматах до 2160p/30; 8 и 10 бит YUV (4:2:2) в любых форматах
Запись на компьютер	Через два порта Thunderbolt™ 3 на Mac и Windows, а также с помощью платы PCI Express Gen 2 на Mac, Windows и Linux. Пакет Blackmagic Desktop Video SDK в комплекте поставки.
Управление
Встроенная панель управления	14 кнопок для выбора входов. Цветной дисплей 5 дюймов.
Управление устройствами	Два порта RS-422 для управления декой
Обработка сигналов
Кодирование	Аппаратное, в режиме реального времени (h.265)
Конверсия из Ultra HD	Понижающая конверсия на аппаратном уровне из Ultra HD в HD на SDI-выходах C и D, а также на HDMI-выходе при подключении к ТВ с поддержкой только HD-разрешения
Понижающая конверсия из HD в SD	Понижающая конверсия на аппаратном уровне из HD в SD на SDI-выходе B, компонентном и композитном выходах NTSC/PAL. Возможность выбора letterbox, anamorphic 16:9 или center cut 4:3 при выводе в SD.
Повышающая HD-конверсия	Повышающая конверсия на аппаратном уровне из SD в 720HD или 1080HD при воспроизведении. Возможность выбора 4:3 pillarbox, 14:9 zoom или 16:9 zoom.
Перекрестная HD-конверсия	Перекрестная конверсия на аппаратном уровне между 720p и 1080HD при выводе
Создание эффектов в реальном времени	Поддержка интегрированных эффектов DaVinci Resolve, Final Cut Pro X. Возможность работы с Adobe Premiere Pro Mercury Playback Engine. Интегрированные эффекты Avid Media Composer.
Преобразование цветового пространства	Аппаратное в режиме реального времени
Обработка 3D-данных	Двухканальный захват и вывод с поддержкой формата упаковки
Физическая установка	Требуется компьютер с портом Thunderbolt или слотом PCI Express. Для высокоскоростного подключения через PCI Express Gen 3 можно дополнительно приобрести Blackmagic PCI Express Cable Kit. Полный перечень системных требований содержится в разделе «Поддержка».
Операционные системы	Mac OS X 10.11 El Capitan, macOS 10.12 Sierra, macOS 10.13 High Sierra или более поздняя версия Windows 7, 8.1 и 10 (64‑разрядная версия) Linux
Питание	Два встроенных блока питания 120-240 В переменного тока
Сертификаты ЭМС	FCC, CE и C-Tick
Физические размеры	482х88х242 мм
Вес	3,9 кг
Условия эксплуатации
Рабочая температура	от 5° до 40° C
Температура хранения	от -20° до 45° C
Относительная влажность	от 0% до 90% (без конденсации)

.

---

• UltraStudio 4K Extreme 3
