Оригинальный транскодер PAL/SECAM => SECAM/PAL PMFE-3301M Profitt.

Транскодер PAL / SECAM => PAL / SECAM PMFЕ-3301M (далее – устройство) предназначен для преобразования цифровым методом телевизионного сигнала стандарта PAL (625/50) в стандарт SECAM (625/50) и из SECAM в PAL .

Устройство предназначено для круглосуточной работы в помещении с температурой окружающего воздуха от +5 до +45 ° С, относительной влажности не более 80% при температуре 25 ° С, атмосферном давлении 750 ± 30 мм рт.ст.

Аппаратура рассчитана на питание от сети переменного тока напряжением 220 ± 22В частотой 50 Гц.

Технические характеристики

Входы:

CCVS – видеосигнал системы ПАЛ или СЕКАМ Вход имеет сопротивление 75 Ом. Номинальный размах сигнала 1В.

Выходы:

2 выходных разъема CCVS 1 и CCVS 2. Выходы имеют размах 1В на нагрузке 75 Ом.
В зависимости от положения “клювика 2” (“ ON ” или “ OFF ”) переключателя S 1 на основной плате изменяется поведение устройства при отсутствии входного сигнала: “ ON ” – на выходах устройства отсутствует видеосигнал (включая сигнал синхронизации); “ OFF ” – на выходах сигнал синего поля.

Характеристики преобразования

Декодирование
10-ти битовое декодирование сигналов PAL / SECAM осуществляется на основе цифровой гребенчатой фильтрации.

Квантование			10 разрядов на частоте 27 мГц
Амплитудно-частотная характеристика яркостного канала:
SECAM	2,2МГц	2,9МГц	3,9...4,7МГц	5,8МГц
	- 0,3дБ	< -3дБ	> -40дБ	-1,5дБ
PAL	Спад АЧХ не более 0,5дБ в полосе до 5,8 МГц
Затухание несогласованности			не менее 40 дБ на частоте 4,43 МГц
Дифференциальная фаза			не более 0,2 °
Дифференциальное усиление			не более 0,2 %
Отношение сигнал/шум (взвешенное)			> 65 дБ
Перекос по полю			< 0,5%
Выброс sin² импульса 2Т			не более 0,5%

Кодирование
Кодирование в PAL / SECAM осуществляется цифровым способом с разрешением 12 бит. Параметры сигнала SECAM соответствуют ГОСТ 7845-92 .

Яркостный канал:
АЧХ в режиме SECAM (работает адаптивный режекторный фильтр) относительно размаха на частоте 0,5 МГц при входной амплитуде 420 мВ:

1,0 МГц – +/- 0,1 дБ
2,0 МГц – +/- 0,25 дБ
3,0 МГц – +/- 0,5 дБ
4,0 МГц – минус (6+/-2) дБ
4,286 МГц – минус (16+/-2) дБ
4,8 МГц – минус (3+/-1) дБ
5,8 МГц – +/-0,5 дБ

АЧХ в режиме PAL (адаптивный режекторный фильтр отключается) – плоская.

Спад на частоте 5,8 МГц – не более 0,2 дБ.
Выброс на Sin 2 импульсе 2Т (симметричные слева и справа от импульса) – не более 1,5%.
Отношение сигнал/шум – не менее 63 дБ.
Нелинейность канала – не более 1%.

Канал цветности :

a ) Режим SECAM :

Полоса пропускания частот канала цветности – 1,5 МГц;
Немодулированная частота поднесущей:

красная строка – (4406,25+/-1,5)кГц,
синяя строка – (4250,00+/-1,5)кГц;

Номинальная девиация сигнала цветности:

красная строка – (280+/-5)кГц,
синяя строка – (230+/-4)кГц;

Максимальная девиация сигнала цветности:

красная строка – (350+/-10)кГц,
синяя строка – (350+/-10)кГц;

Девиация частоты, соответствующая уровням ограничения:

красная строка – минус (506+/-15)кГц, + (350+/-10)кГц,
синяя строка – минус (350+/-10)кГц, +(506+/-15)кГц;

Амплитуда немодулированной частоты поднесущей:

красная строка – (214+/-20)мВ,
синяя строка – (167+/-16)мВ;

Амплитуда сигналов цветовой синхронизации:

красная строка – (540+/-40)мВ,
синяя строка – (500+/-40)мВ;

Характеристики цепей НЧ и ВЧ предыскажений соответствуют ГОСТ 7845-92;
Расхождение во времени сигнала цветности относительно сигнала яркости – не более 30нс.

б) Режим PAL :

Погрешность формирования сигнала цветности менее 2%;
Расхождение по времени сигналов яркости и цветности, не более 30 нс;

Диапазон рабочих температур: от 5 до 45 ° С.
Время непрерывной работы: 24 часа.
Габаритные размеры: фронтальная плата 100x220 мм, задняя плата 100х100 мм.
Масса: не более 0,4 кг.

Состав, устройство и работа

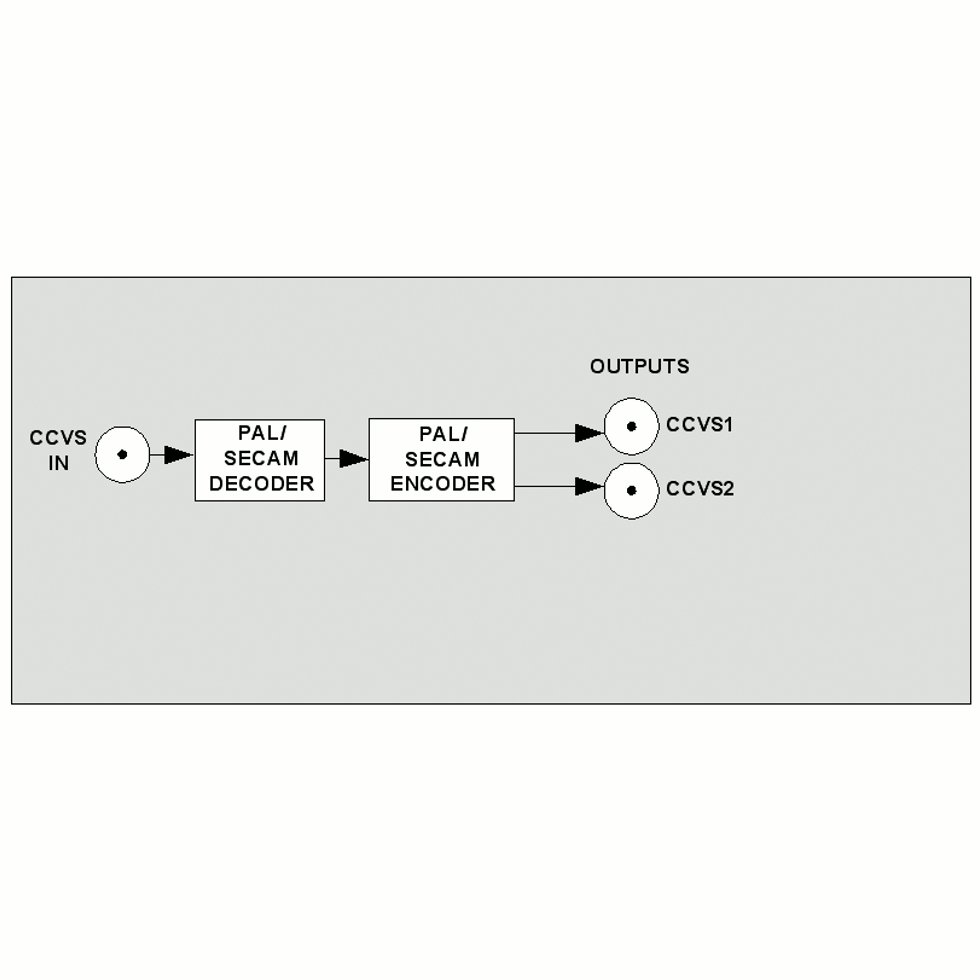

Блок PMFЕ-3301М состоит из двух плат: передней (с основными элементами устройства и лицевой панелью) и задней (с разъемами).

Управление:

MODE - кнопка выбора параметра регулировки или переключения режима работы устройства (выбор пункта меню);
DOWN/UP – кнопки уменьшения/увеличения значения параметров регулировок или включения нужного состояния режимов работы.

При одновременном нажатии на кнопки DOWN и UP регулируемый параметр устанавливается в номинальное значение.

Индикация:
Светодиод на лицевой части передней платы:

светодиод INP – индицирует наличие входного сигнала.
Светодиоды на лицевой панели:
светодиод INP – показывает, что на матричном индикаторе высвечивается стандарт входного сигнала ( IPL – на вход подан сигнал PAL , ( ISE – на вход подан сигнал SECAM );
светодиод OUT – показывает, что на матричном индикаторе высвечивается стандарт выходного сигнала ( PAL – на выходе сигнал PAL , SEC – на выходе сигнал SECAM );
светодиод BLCK ( BLACK ) – индицирует выбор режима регулирования уровня чёрного в канале яркости кнопками DOWN/UP . Выбранное условное значение регулировки высвечивается цифрами на матрице в диапазоне ± 99. Фактическое максимальное изменение уровня черного составляет не менее ± 70мВ.
светодиод CHR ( CHROMA ) – индицирует выбор режима регулирования размаха цветоразностных сигналов (насыщенность) кнопками DOWN/UP . Выбранное условное значение регулировки высвечивается цифрами на матрице в диапазоне ± 99. Фактическое максимальное изменение размаха цветоразностных сигналов составляет не менее +5/-13дБ.
светодиод GAIN – индицирует выбор режима регулирования уровня белого (размаха сигнала яркости) в канале яркости кнопками DOWN/UP . Выбранное условное значение регулировки высвечивается цифрами на матрице в диапазоне ± 32. Фактическое максимальное изменение уровня белого составляет не менее +1,8/-2,5дБ.
светодиод VBI – в этом пункте меню осуществляется контроль прохождения на выходы сигналов телетекста, если они содержатся во входном сигнале. Прочая информация со входа во время гасящего интервала всегда гасится :

PAS – информация передается на выход со входа;
BLA – информация гасится;

светодиод VITS – пункт меню, позволяющий вводить собственные испытательные строки в полевой гасящий интервал выходных сигналов (строки 17,18,330,331).
светодиод TEST – пункт меню, позволяющий подавать на выход устройства во время активной части поля следующие тестовые сигналы:

oFF (выключен);
brh (вертикальные цветные полосы );
bru (горизонтальные цветные полосы );
L 1, L 2, L 3, L 4 (соответствуют измерительному сигналу I , II , III , IV испытательных строк (ГОСТ 18471-83). Тип выбранного тест-сигнала высвечивается на матричном индикаторе.

ПРИМЕЧАНИЕ : Все регулировки и установки сохраняются при выключении питания.

Для преобразования аналог–цифра и обратно и цифровой обработки сигналов используются современные цифровые микросхемы, что обеспечивает высокую эффективность и надёжность прибора. Управление режимами и регулировками осуществляет микропроцессор.

Устройство предназначено для использования в базовых корпусах модульной системы “PROFLEX” и занимает 1 слот.

Конструкция
Конструктивно транскодер PAL / SECAM => PAL / SECAM PMFЕ-3301M построен на фронтальном и заднем модулях системы “ PROFLEX ”.

Работа в штатном режиме
Регулировки уровней черного, белого и насыщенности

Можно произвести подстройку изображения по уровням черного, белого и насыщенности, нажимая на кнопку MODE и входя в соответствующие пункты меню: BLCK (BLACK), GAIN и CHR (CHROMA).

Регулировки осуществляются кнопками DOWN и UP . Результат действия регулировок можно наблюдать с помощью осциллографа или монитора.

Врезка (гашение) служебных сигналов, передаваемых в полевом гасящем

Войдя кнопкой MODE в пункт меню VBI , можно врезать/удалить сигналы телетекста в/из полевого гасящего интервала в выходных сигналах. Прочая информация со входа во время гасящего интервала всегда гасится. Выбор требуемого режима производится кнопками DOWN , UP :

PAS – информация передается со входа на выход;
BLA - информация гасится.
