Описание

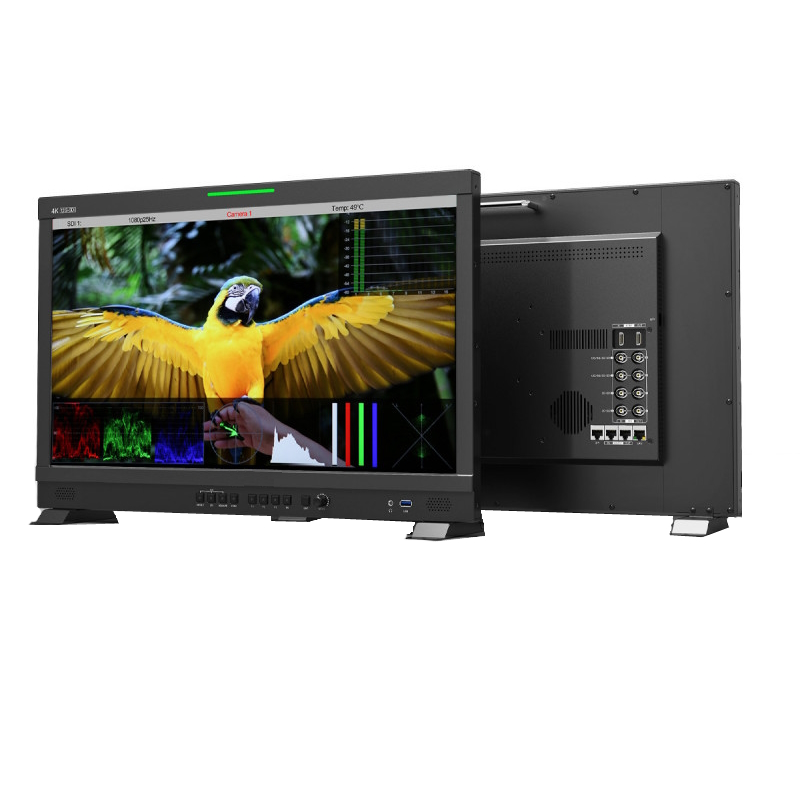

Оригинальный видеомонитор AVMATRIX BSM280-12G.
Видеомонитор AVMATRIX BSM280-12G – это надежная рабочая лошадка, оснащенная множеством функций и удобств для работы серьезного фотографа, видеооператора или оператора-постановщика. Совместимый с множеством интерфейсов и оснащенный возможностью подключения волоконно-оптического входа 12G SDI SFP для мониторинга качества вещания, он также поддерживает векторное представление звука с использованием фигур Лиссажу, позволяющее визуализировать глубину и баланс стереозаписи.
Входы SDI 12G позволяют устройствам использовать множество конфигураций ввода. Single Link, Dual Link и Quad link означают, что вы можете использовать либо одиночный вход, либо объединенные входы для формирования входного видеосигнала 4K. Это открывает рабочий процесс передачи данных для нескольких типов камер, подключаемых к монитору, в зависимости от использования и конфигурации системы видеозахвата.
Векторизация звука: BSM280-12G позволяет визуализировать входной звук с помощью наглядного графического метода Лиссажу. На экране представлен график с двумя пересекающимися линиями, образующими крест. Линия слева вверху - справа внизу измеряет левую часть стереополя, в то время как линия справа вверху - слева внизу измеряет правую часть стереополя. Пересечение двух линий - это центральный баланс, а звуковое поле создаст на графике определенную форму для представления входного звука.
Опциональный модуль 12G-SFP позволяет получать видеосигналы с вещательным качеством по волоконно-оптическому соединению. Используемый огромным количеством телевизионных вещателей волоконно-оптический ввод является отраслевым стандартом в технологии передачи видеосигнала в эфирную студию.
При включенной функции HDR (HDR 10) дисплей обеспечивает гораздо больший динамический диапазон яркости, позволяя более четко отображать как светлые, так и темные детали, что эффективно повышает общее качество изображения.
Технические характеристики
Модель
|
AVMATRIX BSM280-12G
|
Параметры дисплея
|
Диагональ экрана
|
28''
|
Соотношение сторон
|
16:9
|
Разрешение экрана
|
3840х2160px
|
Широкоформатный экран
|
Да
|
Яркость
|
300кд/м2
|
Контрастность
|
1000:1
|
Углы обзора
|
178°(H)/178°(V)
|
Тип подсветки экрана
|
LED
|
HDR формат
|
ST2084 300/1000/10000/HLG
|
Поддерживаемые Log-форматы
|
SLog2 / SLog3 / CLog / NLog / ArriLog / JLog or User…
|
Поддержка LUT
|
3D LUT (.cube)
|
Калибровка
|
по Rec.709 с дополнительным калибровочным блоком
|
Интерфейсы и разъемы
|
Тип интерфейсов SDI
|
3G-SDI - 2 входа; 12G-SDI - 2 входа; 3G-SDI - 2 выхода; 12G-SDI - 2 выхода
|
Тип разъемов HDMI
|
HDMI 2.0 (поддерживает 4K@60Hz) - 1 вход; HDMI 2.0 (поддерживает 4K@60Hz) - 1 выход
|
GPI
|
1
|
LAN
|
1
|
RS422
|
1 - вход; 1 - выход
|
Видеовходы
|
SDIx4; HDMI; SFP
|
Видеовыходы
|
SDIx4; HDMI
|
Поддерживаемые форматы
|
SDI
|
2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080pSF 24/25/30, 1080i 50/60, 720p 50/60…
|
SFP
|
2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080pSF 24/25/30, 1080i 50/60, 720p 50/60…
|
HDMI
|
2160p 24/25/30/50/60, 1080p 24/25/30/50/60, 1080i 50/60, 720p 50/60…
|
SDI
|
16 каналов 48кГц 24-bit
|
HDMI
|
8 каналов 24-bit
|
Аудио
|
Выход на наушники 3,5мм
|
Встроенные динамики
|
2
|
Электропитание
|
Напряжение питания
|
DC 12-24 В
|
Мощность потребления
|
≤60 Вт (при напряжении 15 В)
|
Типы крепления батарей
|
Аккумуляторная площадка V-mount
|
Корпус и крепление
|
Тип корпуса монитора
|
настольный/в кейсе (опционально)
|
Способ крепления монитора
|
подставка в комплекте; торцевые отверстия под винт; VESA
|
Размер крепления VESA
|
75x75мм
|
Прочие параметры
|
Рабочая температура
|
0 ~ +40°C
|
Температура хранения
|
-20 ~ +60°C
|
Размеры
|
638х414.3х54.4мм
|
Вес
|
8.6 кг
|
Комплект поставки
- Видеомонитор AVMATRIX BSM280-12G
- Блок питания 15 В, XLR;
- Пластина VESA для крепления аккумулятора;
- Держатель для аккумулятора с V-mount;
- Кейс для монитора
- Ножки для монитора x2;
- USB флэшка с драйверами
- Руководство по эксплуатации и гарантийный талон
