Описание

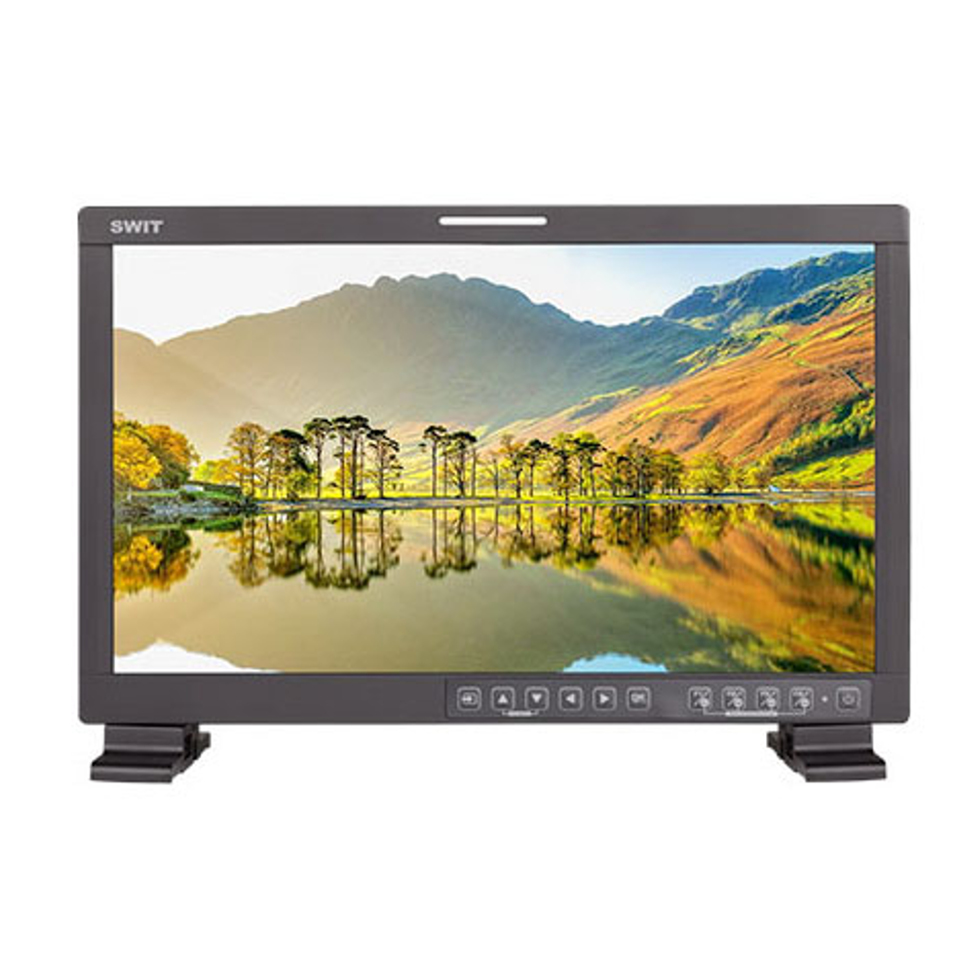

Оригинальный монитор FM-16B Swit.
FM-16B - портативный контрольный LCD монитор с диагональю экрана 15,6 дюймов, светодиодной подсветкой, разрешением панели 1920×1080 пикселей (10-bit), контрастностью 700:1, поддержкой стандарта Rec.709 и углом обзора 178°.
Поставляется с транспортным кофром
FM-16B поставляется с транспортным кофром, который может использоваться как солнцезащитный козырек. При необходимости, монитор в кофре может быть установлен на стойку штатива. В комплект поставки входят две опоры для настольного использования FM-16B.
Поддержка 3DLUT
FM-16B поддерживает преобразование более 20 форматов 3DLUT в формат вывода изображения REC709. Стандартные фотматы камер ARRI, RED, SONY, Panasonic, Canon, JVC, BMD, FujiFilm, GoPro и DJI уже загружены в память монитора. При необходимости, Вы можете загрузить свой пользовательский LUT с USB носителя подключенного к монитору.
Анализатор формы сигнала
FM-16B поддерживает вывод экранных шаблонов для анализа качества подключенного сигнала: форма волны видеосигнала (Y/Pb/Pr/R/G/B), вектроскоп и гистограмма (R/G/B/Y). Вывод шаблонов можно включать/выключать индивидуально, выбирать положение на экране дисплея (вверх/вниз/влево/вправо), размер, цвет и прозрачность.
Мониторинг встроенного звука
FM-16B поддерживает декодирование и отображение на экране 16 каналов звука встроенного в сигнал. Отображение шаблона аудиометра может быть привязано к одному из четырех углов экрана. Степень прозрачности шаблона настраивается в меню.
Функционал FPGA
В мониторе доступны следующие функции: Peaking, R/G/B/Mono only, Zebra, False color, Timecode, Scale Markers.
Назначаемые функциональные кнопки
Четыре назначаемые кнопки могут использоваться для вызова любого доступного функционала монитора или вызывать настройки четырех профилей для разных пользователей (F1/U1, F2/U2, F3/U3, F4/U4).
Работа с анаморфной оптикой
Функционал монитора позволяет выводить различные аспекты соотношения сторон при работе с анаморфной оптикой. Поддерживается соотношение сторон:
16x9
4x3
x1.3 Anamorphic De-Squeeze
x2.0 Anamorphic De-Squeeze
x2.0 MAG Anamorphic De-Squeeze
Индикация Tally и UMD
На переднюю панель корпуса FM-16B вынесена лампа Tally. Цвет лампы выбирается в меню и может быть красным, желтым, зеленым. Управление включением производится через разъем RJ-45 (RS485). UMD поддерживает текстовые протоколы TCL 3.1/4.0, максимальное количество символов - 8.
Стационарное и автономное питание
Питание монитора может осуществляется от источника переменного тока 100-240 вольт или аккумулятора с креплением V-lock (14,4В) устанавливаемого на заднюю крышку.
ВХОД HDM
- 1080p (60/59.94/50/30/29.97/25/24/23.98)
- 1080i (60/59.94/50)
- 720p (60/59.94/50)
- 480i / 576i / 480p / 576p
ВХОД SDI
- SMPTE ST 2048-1: 2011 2048×1080p (60/59.94/50/30/29.97/25/24/23.98)
- SMPTE-425M 1080p (60/59.94/50)
- SMPTE-274M 1080i (60/59.94/50) 1080p (30/29.97/25/24/23.98)
- SMPTE-RP211 1080psf (30/29.97/25/24/23.98)
- SMPTE-296M 720p (60/59.94/50)
- SMPTE-125M 480i (59.94)
- ITU-R BT.656 576i (50)
Особенности:
- Обработка видеосигнала: 12-bit
- Цветовое пространство: LOG, Rec.709, User
- UMD: TSL 3.1/4.0
- Разъем USB: загрузка LUT, обновление программного обеспечения
Технические характеристики
Диагональ, дюймов
|
15,6 дюймов
|
Тип панели
|
LED
|
Тип задней подсветки
|
LED
|
Разрешение
|
1920x1080 пикс
|
Соотношение сторон
|
16:9
|
Драйвер панели
|
RGB 10-bit
|
Глубина цвета
|
1,07 млрд. цветов
|
Угол обзора по вертикали
|
178°
|
Угол обзора по горизонтали
|
178°
|
Яркость
|
300 Cd/m2
|
Контрастность
|
700:1
|
Требования к электропитанию
|
постоянное 11-17В/5А, переменное 100-240В, 50/60Гц
|
Потребляемая мощность
|
19 Вт
|
Рабочая температура
|
от 0 до +50°C
|
Обработка видеосигнала
|
12-bit
|
Цветовое пространство
|
LOG, Rec.709, User
|
UMD
|
TSL 3.1/4.0
|
Разъем USB
|
загрузка LUT, обновление программного обеспечения
|
Размеры
|
383х242.3х68.4 мм
|
Вес
|
4.2 кг
|
