Оригинальный кодер PENC-3005 Profitt.

Модули PENC-3005 серии системы "PROFLEX" предназначены для преобразования цифрового последовательного видеосигнала 270Мб/c формата SDI в композитные сигналы PAL , SECAM или Y/C. Модули позволяют гасить или пропускать информацию в кадровом гасящем интервале (КГИ) и замешивать в выходной композитный сигнал сигналы испытательных строк. Выбранный любой из 5 тестовых внутренних сигналов (сигнал цветных полос и испытательные строки CCIR- 17,18,330,331) может быть выведен на всю активную часть поля. Привязка цветовой поднесущей может осуществляться к глобальному ( общему для всех модулей ) или к локальному сигналу синхронизации.

Достоинства:

Квантование - 10 разрядов
Вещательное качество
Ведение по поднесущей
Гашение- пропуск информации в КГИ
Внутренний генератор испытательных строк
Выходное цифро-аналоговое преобразование на частоте 54 МГц
Адаптивный режекторный фильтр ( для SECAM )

Основные особенности:

цифровое 10-ти разрядное формирование сигналов яркости, цветности и синхронизации;
отношение сигнал/шум >63дБ;
плоская АЧХ канала яркости : на частоте 5,75 МГц спад не более 0,2 дБ;
полная цветовая четкость;
формирование поднесущей PAL в 2-х режимах:
автономном ( поднесущая формируется в соответствии с рекомендацией 470-2 );
ведомом ( частота и фаза поднесущей соответствуют частоте и фазе поднесущей опорного сигнала );
возможность плавной регулировки фазы поднесущей в пределах 360° с шагом 0,3° в автономном и ведомом режимах формирования поднесущей;
возможность фазировки ( регулируемой задержки ) выходного сигнала PAL c опорным сигналом в двух режимах:
ручном;
автоматическом;
возможность дистанционного и местного управления;
органы управления и индикации расположены на переднем срезе платы кодера.

Технические характеристики

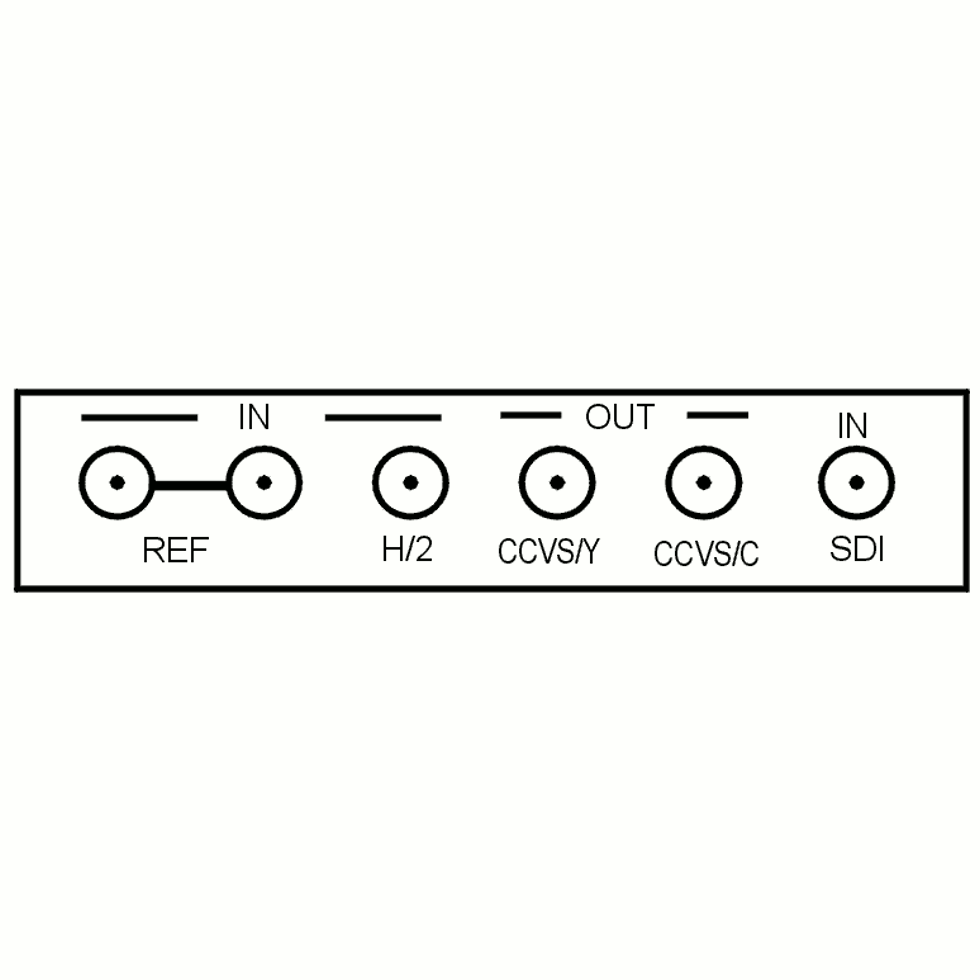

Входы SDI
Стандарт	ITU-R BT.656
Разъёмы	BNC
Входное сопротивление	75 Ом
Затухание несогласованности	>18 дБ на тактовой частоте
Коррекция кабеля	0...300м(для кабеля 8281или аналогичного)
Выходы видеосигнала
Стандарт	PAL,SECAM
Выходы	2 композитных или 1 YC
Разъёмы	BNC
Выходное сопротивление	75 Ом
Затухание несогласованности	Не менее 40 дБ на частоте 4,43 МГц
Вход синхросигнала
Тип сигнала	Опорный синхросигнал (REF) "черное поле" PAL или SECAM, проходной
Разъёмы	BNC
Размах	(0,3 - 2)В
Характеристики
Амплитудно-частотная характеристика яркостного канала
SECAM(при включенном адаптивном фильтре)
1,0МГц	± 0,1дБ
2,0МГц	±0,1дБ
3,0МГц	±0,5дБ
4,0МГц	-(6±2)дБ
4,286МГц	-(16±2)дБ
4,8МГц	-(3±1)дБ
5,8МГц	-0,5дБ
PAL	0,5дБ в полосе до 5,8 МГц
2T K-фактор	<0,5%
Дифференциальное усиление	<1%
Дифференциальная фаза	<1%
Отношение сигнал/шум	63дБ взвешенное
Ошибка по цвету
PAL	<2%
SECAM	Соответствует ГОСТ7845-92 и Рек.470 ITU-R
Расхождение по времени сигналов яркости и цветности	< 5нс
Квантование	10 разрядов
Частота выходного преобразования	54 МГц
Регулировка фазы поднесущей	360° с шагом 0,3°

Вес и размеры в упаковке (измерено на складе Global Systems)

Вес	0.4 кг
Высота	5 см
Ширина	14 см
Глубина	39 см
