HyperDeck Extreme Control блок Blackmagic          артикул: HYPERD/RSTEXCTR

Блок HyperDeck Extreme Control позволяет превратить рекордер HyperDeck Extreme 8K в вещательную деку с традиционными органами управления. При подключении через порт RS-422 допускается работа с восемью устройствами.

Современный дизайн и привычное управление

HyperDeck Extreme имеет инновационный сенсорный экран, который позволяет видеть записываемый материал и контролировать работу устройства. Если нужно получить традиционную вещательную деку с привычными органами управления, достаточно добавить блок HyperDeck Extreme Control, причем оба модуля легко установить в стойку с оборудованием. Рекордер оснащен двумя слотами под карты CFast, интерфейсом Quad 12G-SDI с поддержкой 8K, аналоговыми разъемами, портом USB-C для сохранения на внешний диск, расположенным на передней панели динамиком и гнездом для наушников. Как дополнительная опция предусмотрена кэш-память, чтобы не допускать пропуска кадров при заполнении накопителя или его недостаточной скорости. Для питания можно использовать источники постоянного и переменного тока, поэтому решение подходит не только для студий, но и съемочных локаций.

Создание контента, работа с архивами и вывод на цифровые панели
HyperDeck Extreme имеет несколько областей применения. Устройство подходит для записи мастер-копии программы или сигнала отдельной камеры, а также для воспроизведения материала. Благодаря аналоговым входам его можно подключать к технике предыдущего поколения, чтобы из старых архивов на пленке готовить или монтировать контент для показа на стриминговых платформах. Рекордер также оснащен портом 10G Ethernet для скоростной передачи 8K-видео на цифровые рекламно-информационные панели. Кроме того, есть интерфейсы HDMI и SDI, встроенные индикаторы параметров и поддержка 3D LUT-таблиц, поэтому даже при работе на выезде получаемое изображение будет соответствовать всем вещательным стандартам качества.

Подготовка архивных материалов для онлайн-показа
По мере развития стриминговых платформ одной из насущных задач становится сохранение местного культурного наследия. Для ее решения можно выполнить оцифровку существующих архивных записей с созданием контента по доступной цене. Блок HyperDeck Extreme Control в сочетании с HyperDeck Extreme 8K позволяет подключиться к вещательным рекордерам предыдущего поколения, задать точки входа и выхода, а затем смонтировать материал. Для обслуживания этой конфигурации нужен только один человек. Чтобы работать с разными форматами и выполнять преобразование из SD в HD, достаточно добавить процессор Teranex Express. Дополнительно предусмотрена совместимость с деками Digital Betacam и Betacam SP, а также устройствами, которые используют однодюймовую ленту.

Запись и воспроизведение в полном 8K-разрешении
Рекордер имеет современный интерфейс Quad Link 12G-SDI для записи и воспроизведения материала в 8K-качестве. Разъемы поддерживают передачу сигнала с разной скоростью, поэтому они позволяют подключать устройство к 8K-оборудованию, а также переходить на SD, HD или Ultra HD. Сохранение контента ведется с помощью кодека H.265 на обычные карты памяти CFast. Кроме того, дека совместима с последними 8K-моделями телевизоров и проекторов, а также микшерами ATEM. Вместе с ней вы будете готовы к студийной работе в стандартах завтрашнего дня, которые уже начинают внедрять в Японии.

Большой сенсорный дисплей
Рекордер имеет инновационный сенсорный дисплей с миниатюрной временной шкалой, а также кнопки для контроля записи, воспроизведения и удаленного режима работы. Прокрутку можно выполнить простым перелистыванием изображения на экране, куда выводятся тайм-код, формат видео, состояние накопителя и индикация звука. Дополнительно предусмотрены контроль параметров сигнала, помощь при установке фокуса и экспозиции, выбор настроек, загрузка и сохранение 3D LUT-таблиц. Если нужно получить вещательную деку с традиционными органами управления, достаточно добавить блок HyperDeck Extreme Control.

Привычное управление вещательной декой

Блок HyperDeck Extreme Control позволяет превратить рекордер HyperDeck Extreme в вещательную деку с традиционными органами управления, которую легко разместить в стойке с оборудованием. При подключении через порт RS-422 допускается контроль до восьми устройств, в том числе предыдущего поколения, для монтажа материала с помощью точек входа и выхода. Подобный функционал будет удобен при оцифровке архивных записей и преобразовании форматов в случае работы с материалом разной кадровой частоты. Оба модуля являются разработкой компании Blackmagic Design и предназначены для компоновки друг с другом.

Два слота под карты CFast для непрерывной записи

Так как сохранение материала ведется на карты памяти CFast в кодеке H.265, получаемые файлы имеют небольшой размер, что обеспечивает запись в течение длительного времени. Для накопителей предусмотрено два слота, поэтому при заполнении одного из них выполняют замену на другой без остановки работы. Из-за своих скоростных характеристик, доступности и малого форм-фактора CFast является превосходным носителем для вещательных компаний. Если дополнительно подключить станцию Blackmagic MultiDock 10G, можно также использовать SSD-диски. Емкости 1 ТБ хватит на 1398 минут видео в 8Kp/60, 3530 минут в 2160p/60 (Ultra HD) или на 9446 минут в 1080p/59,94. Это 23 часа в 8K-разрешении и шесть с половиной дней — в HD!

Запись на внешние диски через USB-C
Рекордер имеет порт USB‑C, который позволяет применять внешние накопители большой емкости для продолжительной записи без ограничений из-за свободного места. В этом случае отпадает необходимость в копировании файлов, потому что носитель обеспечивает прямой монтаж имеющегося на нем контента. Еще одним преимуществом является поддержка форматов со значительным объемом информации, например при сохранении 8K‑видео в ProRes. Если подключить станцию Blackmagic MultiDock 10G, можно дополнительно использовать SSD‑диски и получить совместимость с другими моделями HyperDeck. Для работы с медиаматериалами и их систематизации есть меню, выводимое на сенсорный экран.

Кэш-память в виде дополнительной опции
При нехватке свободного места на карте или ее недостаточной скорости появляются пропущенные кадры. Чтобы устранить эту проблему, рекордер HyperDeck Extreme 8K можно оснастить накопителем PCIe, который будет служить как кэш-память. Туда автоматически записывается любой контент, не сохраненный на штатном носителе из-за его заполнения или при работе с форматами, требующими передачи большого объема информации. При установке такого диска используют специальную термическую прокладку из комплекта поставки.

Quad Link 12G-SDI для 8K, HDMI и аналоговые разъемы

HyperDeck Extreme 8K имеет интерфейс Quad Link 12G-SDI для соединения с SD-, HD-, Ultra HD- и 8K-устройствами. При воспроизведении файлов в формате RGBA 4:4:4:4 выходы SDI позволяют передавать вырезающий и заполняющий сигналы. Для совместимости с бытовыми телевизорами и проекторами предусмотрен HDMI-интерфейс, а для оцифровки архивных записей — поддержка балансного аналогового звука, Hi-Fi и тайм-кода. Кроме того, для целей мониторинга можно использовать понижающую конверсию с выводом изображения и служебных параметров через SDI. Дополнительно есть порт USB-C для установки внешних накопителей и 10G Ethernet для загрузки материала по протоколу FTP. Рекордер также оснащен силовыми разъемами для подключения к источникам постоянного (через XLR) и переменного (12 В) тока.

Яркий ЖК-дисплей и поддержка HDR
Устройство имеет исключительно яркий экран для вывода видео с широким динамическим диапазоном и готово к работе с HDR-материалом. Встроенные индикаторы позволяют контролировать параметры сигнала, а файлы содержат теги с данными, которые обеспечивают автоматическую настройку SDI- и HDMI-входов в соответствии с поступающим HDR-изображением. Кроме того, предусмотрены поддержка статических метаданных для систем передачи PQ и HLG по ST2084, охват на 100% в формате DCI-P3, а также соответствие стандартам Rec. 2020 и Rec. 709, определяющим параметры цветового пространства.

Встроенные инструменты контроля для соответствия стандартам качества
HyperDeck Extreme имеет целый ряд инструментов для технической проверки видео на соответствие вещательным стандартам. Форма сигнала служит для контроля яркости на входе во время записи или при воспроизведении. Вектороскоп дает возможность установить интенсивность цвета при контрольном значении 100%, для выявления некорректных уровней используются дисплеи RGB и YUV, а гистограмма показывает распределение элементов изображения от белого цвета к черному. Встроенные индикаторы легко отключить во время эфирной работы или выводить как картинка в картинке в верхнем правом углу экрана.

Профессиональная работа с многоканальным SDI- и аналоговым звуком
HyperDeck Extreme 8K HDR позволяет на профессиональном уровне работать с аудиодорожкой в современной вещательной среде и при оцифровке архивного контента. В случае использования форматов на основе SDI можно в режиме реального времени записывать два, четыре, восемь или 16 каналов звука. Для приема аналогового сигнала есть четыре XLR-входа, через которые рекордер подключают к декам Betacam SP. Индикаторы со шкалой VU или PPM обеспечивают мониторинг уровня, а для бытовой техники (VHS- и DVD-рекордеры, а также ТВ-приставки) предусмотрены разъемы Hi-Fi. Благодаря такому количеству интерфейсов модель HyperDeck Extreme 8K HDR соответствует самым современным стандартам, в том числе строгим требованиям по шуму и искажениям.

Интерфейс на 11 основных языках
HyperDeck Extreme 8K имеет пользовательский интерфейс, который доступен на одном из 11 языков, включая английский, китайский, японский, корейский, испанский, немецкий, французский, русский, итальянский, португальский и турецкий. Выбор можно сделать как в начале работы над проектом, так и в любое другое удобное время, после чего все меню, функции и опции мониторинга через SDI-интерфейс будут отображаться с новой настройкой. Благодаря этому рекордер идеально подходит не только для международных команд, но и для локального применения в разных странах.

Современный порт 10G Ethernet

HyperDeck Extreme 8K HDR имеет порт Ethernet с пропускной способностью 10 Гбит/с, который обеспечивает безупречную передачу изображения на цифровые информационные панели гораздо быстрее, чем при работе с картами памяти CFast. Все модели линейки способны исполнять команды на основе простого текстового протокола, а для их проверки предусмотрена поддержка Telnet. Чтобы начать воспроизведение или запись, достаточно включить устройство и набрать Play или Record. Для дистанционной выгрузки файлов подойдет FTP-клиент либо стандартное приложение подобного класса. При доступе к дисковым массивам через разъем USB-C рекордер становится мощным элементом вещательной инфраструктуры для работы с медиаматериалами.

Поддержка протокола RS-422
RS-422 является наиболее известным протоколом управления вещательными деками с начала 1980-х годов. Разработанный компанией Sony, он используется почти на всем специальном оборудовании. HyperDeck Extreme 8K HDR также поддерживает RS-422, что позволяет подключать устройство непосредственно к эфирным системам. Для контроля дисковых рекордеров предусмотрен набор дополнительных команд через Advanced Media Protocol. При разработке собственных решений на базе RS-422 соединение с HyperDeck Extreme 8K выполнено успешно, если на экране отображается сообщение "0xF0E0" (30 или 60 fps), "0xF1E0" (25 или 50 fps) или "0xF2E0" (24 fps). Полный список команд есть в руководстве по эксплуатации, которое доступно в разделе поддержки на нашем веб-сайте.

Совместимость с панелями, микшерами и конвертерами
HyperDeck Extreme и блок HyperDeck Extreme Control с поддержкой стандартного в отрасли протокола RS-422 позволяют создать наращиваемую инфраструктуру на основе техники Blackmagic Design. Чтобы сохранять контент на твердотельные накопители, достаточно добавить новое решение Blackmagic MultiDock 10G. Рекордер HyperDeck Extreme 8K подойдет для воспроизведения клипов и записи изображения с отдельной камеры, а в тандеме с микшером ATEM Constellation 8K — для подготовки мастер-копии. Если нужно вывести вещательный сигнал на ТВ-экран для мониторинга, применения 3D LUT-таблиц и работы со специальными индикаторами, можно подключить конвертер Teranex SDI to HDMI 8K.

Управление
HyperDeck Extreme Control
Блок HyperDeck Extreme Control в комбинации с HyperDeck Extreme представляет собой законченное решение профессионального назначения. Он оснащен традиционными органами управления, которые позволяют запускать и останавливать воспроизведение и запись. Для протяжки и перемотки предусмотрена круглая ручка с электронной фиксацией, а на переднюю панель выводятся тайм-код и состояние. Чтобы подключать и контролировать до восьми устройств, есть порт RS-422, обеспечивающий совместимость практически с любыми рекордерами. Если нужно выполнить преобразование чересстрочного SD-видео 4:3 в формат 1080p HD с пропорциями кадра 16:9, можно дополнительно использовать процессор Teranex Express.

Автоматизация монтажа при обработке пленок

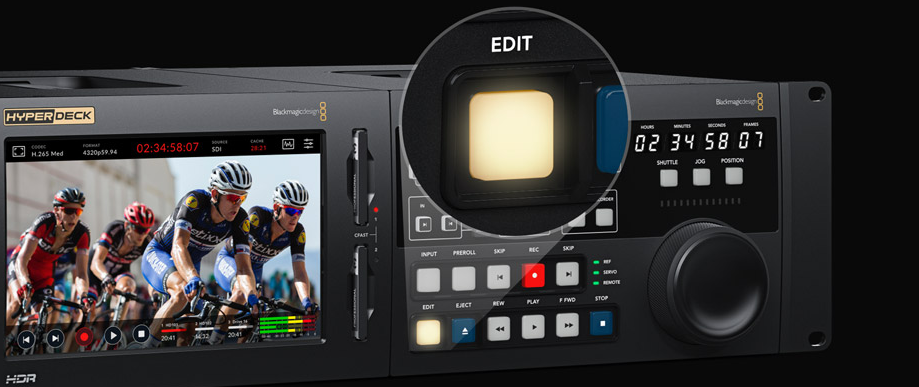

Блок HyperDeck Extreme Control имеет встроенный модуль монтажа, позволяя управлять с одной передней панели не только рекордером этой линейки, но и вещательными деками предыдущего поколения. Для переноса контента со старых видеопленок достаточно нажать кнопку воспроизведения, указать точки входа и выхода, выбрать устройство и необходимое действие. После этого начнется запись материала на HyperDeck. Показ на стриминговых платформах часто требует мастер-копий в формате 1080p/24. Чтобы выполнить повышающую конверсию, устранить чересстрочность, изменить пропорции кадра и удалить преобразование 3:2, в конфигурацию оборудования можно включить процессор Teranex Express.

Контроль до восьми вещательных дек
Блок HyperDeck Extreme Control имеет два ряда кнопок по восемь в каждом для выбора устройств записи и воспроизведения. Чтобы подключить несколько рекордеров и управлять ими в удаленном режиме, на задней панели блока предусмотрены соответствующие разъемы, которые поддерживают передачу команд по стандартному протоколу RS-422. Он обеспечивает совместимость с оборудованием предыдущего поколения, в том числе D2, Betacam SP и Digital Betacam, а также BVH-2000, где используется однодюймовая лента.

Удобное управление воспроизведением и записью

Блок HyperDeck Extreme Control имеет привычные органы управления: PLAY позволяет остановить запись и начать воспроизведение с того же места, а комбинация REC и PLAY используется, когда нужно приступить к сохранению. Если выбрать клавишу REC во время записи, произойдет смена накопителей. Чтобы выполнить перемотку назад или вперед с максимальной скоростью, достаточно нажать REW или F FWD, при этом направление будет указано индикатором. При работе с рекордером HyperDeck кнопки SKIP + REW и SKIP + F FWD служат для перехода к предыдущему или следующему клипу.

Привычные органы управления

Блок имеет привычные органы для управления воспроизведением, перемоткой и записью на рекордере HyperDeck. В последнем случае необходимо одновременно нажать кнопки REC и PLAY. Это обеспечивает дополнительную защиту пленочных мастер-копий. Кроме того, есть функция извлечения кассеты, возможность переключаться между режимами EE и PB, а также отсчет до запуска.

Отображение тайм-кода и состояния
Блок управления имеет крупный цифровой дисплей, на который выводится тайм-код. Это дает возможность следить за хронометражем на выбранном в текущий момент рекордере и выполнять переключение для отображения нужной информации. Горизонтальная подсвечиваемая полоса над круглой ручкой является визуальным ориентиром ее текущего положения, что особенно удобно при работе с удаленными устройствами. Кроме того, предусмотрено три индикатора состояния: SERVO показывает режим воспроизведения или записи и корректную работу системы, REMOTE обозначает дистанционный способ подключения, а REF — наличие источника внешней синхронизации.

Круглая ручка для протяжки и перемотки



Блок оснащен круглой ручкой поиска для протяжки на покадровом уровне и перемотки. Она снабжена электронным механизмом с двумя подшипниками, что обеспечивает свободное вращение в первом случае и фиксирует положение во втором. Благодаря такой конструкции можно быстро перейти к нужному фрагменту записи.

Монтажные точки входа и выхода



Чтобы выполнить монтаж при работе с удаленной декой, необходимо указать точки входа и выхода. В этом случае выбирают кнопку IN или OUT одновременно с ENTRY. Для вывода соответствующего им тайм-кода на цифровой дисплей устройства достаточно использовать только IN или OUT, а для сброса введенных данных — IN или OUT в комбинации с DELETE. Значения хронометража можно изменить посредством клавиш со знаком плюса и минуса в секции TRIM вместе с IN или OUT: при каждом нажатии происходит смещение на один кадр вперед или назад.

Отсчет запуска



Для отсчета запуска предусмотрена кнопка PREROLL, позволяющая перейти к фрагменту, который обычно начинается за пять секунд до точки входа. На вещательных деках предыдущего поколения такой поиск может занять несколько минут, а на HyperDeck это действие выполняется мгновенно. Если нажать PREROLL одновременно с клавишей IN или OUT, текущее положение будет зафиксировано для точного перехода к нужному месту, заданному как точка входа или выхода.

Монтаж в автоматическом режиме



После того как заданы точки входа и выхода, монтаж можно выполнить в автоматическом режиме с помощью кнопки EDIT. Если ее нажать до указания точки входа, то в качестве таковой будет выбрано текущее положение на пленке. Это позволяет создавать новую версию контента с использованием последовательности из простых шагов.

Выходы для управления декой	8 x RS-422
Синхровход	Tri-Sync или Blackburst
Синхровыход	В соответствии с синхровходом
Ethernet	1 Гбит/с
Подключение к компьютеру	Один порт USB-С для обновления программного обеспечения
Протоколы управления	Sony
Обновление внутреннего ПО	При запуске системы или с помощью утилиты Blackmagic HyperDeck Setup через порт USB
Операционные системы	Mac 10.13 High Sierra, Mac 10.14 Mojave или более поздняя версия, Windows 8.1 или Windows 10
Дисплей	Светодиодный экран для тайм-кода (восемь цифр, семь сегментов)
Питание	Один встроенный блок питания переменного тока 100-240 В.  Один 4-контактный разъем XLR 12 В для подключения внешнего источника или батареи.
Физическая установка	Высота: 3 RU; ширина: 0,5 RU
Рабочая температура	от 0° до 40° C
Температура хранения	от -20° до 60° C
Относительная влажность	от 0% до 90% (без конденсации)

• HyperDeck Extreme Control
