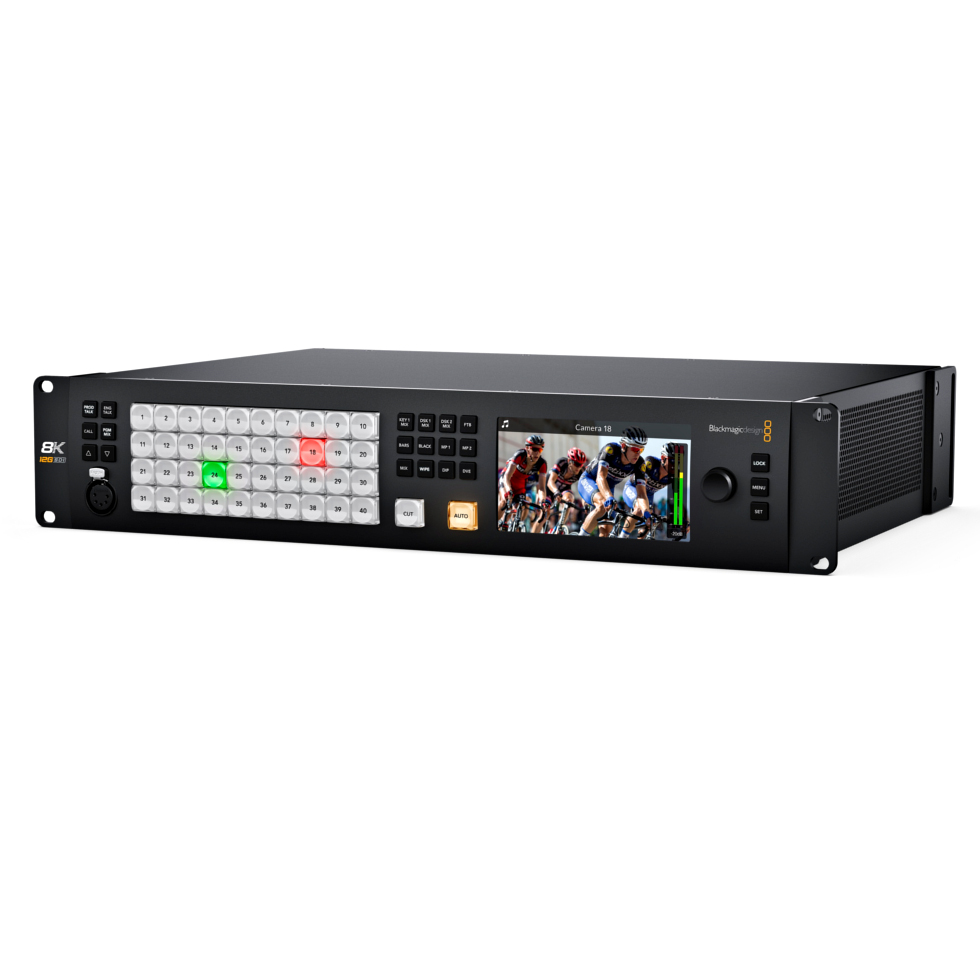

ATEM Constellation 8K эфирный видеомикшер Blackmagic   

артикул: SWATEMSCN4/1ME4/8K

Оригинальный видеомикшер ATEM Constellation 8K Blackmagic

ATEM Constellation 8K — эфирный видеомикшер 4 M/E с поддержкой Ultra HD и максимально широким функционалом. Он имеет всё, что необходимо для работы с 8K-изображением: 40 входов 12G-SDI с преобразованием формата, 24 выхода, по четыре процессора DVE, медиаплеера и разъема для многооконного мониторинга, а также 16 модулей кеинга и два режима SuperSource. Дополнительно предусмотрены возможность подключения к аппаратному пульту Fairlight и двусторонняя связь с оператором, звуковой блок Fairlight на 156 каналов с эквализацией и динамическими эффектами. Это решение станет превосходным выбором для замены модели ATEM Television Studio!

Работа на массовых мероприятиях
Видеомикшер ATEM Constellation имеет большое количество входов, что делает его идеальным устройством для работы на музыкальных концертах и фестивалях, съемка которых ведется с помощью десятков камер. Он будет незаменим и на прямом эфире спортивных соревнований, когда необходимо создавать комбинированное изображение. Для наложения графики при формировании сложной многослойной композиции предусмотрены четыре современных модуля кеинга. Модель также можно использовать для трансляции религиозных собраний, так как она позволяет получать материал профессионального уровня, а освоить ее функционал легко даже тому, кто не обладает специальными знаниями.

Ultra HD сегодня и 8K завтра

Микшер ATEM Constellation позволяет работать с HD- и Ultra HD-материалом, а при необходимости готовить контент в 8K. Он имеет 40 независимых входов 12G-SDI, которые можно использовать для видео в высоком и сверхвысоком разрешении, а также как 10 интерфейсов Quad Link 12G-SDI для 8K. Благодаря повышающей и понижающей конверсии переключение между форматами 720p, 1080p, 1080i, Ultra HD и 8K будет мгновенным. Каждый из четырех разъемов многооконного мониторинга обеспечивает передачу сигнала в Ultra HD, а значит, с их помощью легко создать единое изображение в 8K. Для режима SuperSource и процессоров DVE, модулей первичного и вторичного кеинга тоже предусмотрена поддержка 8K!

Кратное расширение вещательного функционала

Видеомикшер ATEM Constellation 8K занимает два места в стойке и оснащен встроенной панелью управления для настройки устройства и работы с ним, а также большим ЖК-дисплеем для вывода программного изображения и доступа к меню. Модель имеет 40 входов 12G‑SDI, 24 выхода 12G‑SDI, разъемы для балансного звука, порты Ethernet и RS-422, а также цифровой интерфейс MADI для передачи аудиосигнала на внутренний блок Fairlight. Несмотря на свой мощный функционал, это решение остается исключительно тихим за счет инновационной системы теплоотвода и наличия трех вентиляторов охлаждения.

Полноценная панель управления
Встроенная контрольная панель обеспечивает полное управление устройством с возможностью использования модулей первичного и вторичного кеинга, медиаплееров и кнопки FTB. Новинка похожа на модель ATEM Television Studio, поэтому она будет удачным выбором для тех, кому нужно более мощное решение. Видеомикшер позволяет выполнять смену источников двумя способами: путем прямого переключения и с помощью перехода от предварительно просматриваемого изображения к программному. Дополнительно есть разъемы для двусторонней связи по инженерному и производственному каналам, а также интерфейс XLR для подключения гарнитуры. Кроме того, абсолютно весь функционал доступен из меню на ЖК‑дисплее!

Возможность преобразования формата на всех 40 входах 12G‑SDI

ATEM Constellation 8K имеет 40 независимых входов 12G-SDI, каждый из которых позволяет выполнять повышающую и понижающую конверсию. Благодаря этому изображение в 1080p и Ultra HD легко преобразовать для создания материала в 8K-качестве. При работе с HD и Ultra HD допускается подключение до 40 источников в форматах до 2160p/60, а для 8K их максимальное число будет равно десяти. Во втором случае разъемы устройства используются в режиме Quad Link и поддерживают передачу видео 4320p/60. Аудиоканалы 1, 2, 3 и 4 из сигналов, поступающих на интерфейсы SDI 1-30, можно вывести на два выхода MADI, чтобы направить весь звук на внешний микшерный пульт для сведения.

Выходы 12G‑SDI
Модель ATEM Constellation 8K имеет 24 независимых выхода 12G-SDI, которые можно использовать для любых целей. Они позволяют назначать и одновременно выводить сигналы не только из внешних, но и внутренних источников с получением программного и чистого изображения, а также передавать потоки на сценические экраны и видеостены. Благодаря этому с помощью микшера легко создать конфигурацию, отвечающую требованиям самого сложного проекта. Все интерфейсы поддерживают встроенный звук, режим «микс-минус», обработку тайм-кода RP-188, команды управления камерой через SDI, индикацию состояния и двустороннюю связь с оператором.

Управление программным или аппаратным способом
При использовании любого микшера ATEM у видеорежиссера есть разные варианты контроля рабочего процесса. Вместе с моделью ATEM Constellation 8K предлагается программная панель для Mac и Windows. После подключения к ПК через порт Ethernet она позволяет управлять самим устройством, загружать медиаматериалы, оформлять звуковую дорожку и менять параметры съемки удаленным способом. При необходимости для удобства можно добавить аппаратный пульт ATEM Advanced Panel, а если нужно использовать расширенные функции — ATEM Camera Control Panel. В комплект поставки также входит пакет SDK, предназначенный для создания собственных решений.

Переходы, цифровые эффекты и анимирование
При смене источников микшер позволяет использовать смешивание, погружение, вытеснение и другие виды переходов. Каждый из них доступен в 8K-качестве с настройкой таких параметров, как продолжительность, цвет и ширина границ, положение и направление. Кроме того, можно добавить цифровые видеоэффекты, а с помощью внешних медиаплееров — еще и анимирование. Для проверки перед выводом в эфир есть специальная функция предварительного просмотра.

DVE в полном 8K‑разрешении
Микшер имеет четыре независимых процессора DVE с поддержкой Ultra HD, которые при совместном использовании позволяют работать с 8K-изображением. Для цифровых эффектов можно в реальном времени выбирать положение, размеры и масштаб, чтобы на профессиональном уровне создавать картинку в картинке с настраиваемыми 3D-границами, тенями и освещением. Сжатие, выталкивание, быстрое перемещение, вращение и вытеснение с графикой при смене источников сделают видеоряд более динамичным и интересным!

Двусторонняя связь профессионального уровня
ATEM Constellation 8K обеспечивает двустороннюю связь с оператором. Видеомикшер имеет два специальных разъема: стандартный 5-контактный интерфейс для гарнитуры, а также порт RJ45 для подключения к таким системам, как ClearCom и RTS. Чтобы хорошо слышать в наушниках собственный голос и программную аудиодорожку, достаточно установить нужный баланс. Каналы 15 и 16 можно использовать для управления камерами по SDI-сигналу, а 13 и 14 — для переговоров с технической группой. Кроме того, предусмотрено добавление звука с микрофона как закадровой речи.

Внутренняя библиотека мультимедиа

Микшер имеет внутреннее хранилище для вещательной графики в формате RGBA и анимации. Ее можно мгновенно воспроизводить с помощью встроенных плееров, которые представляют собой дополнительные источники входящего сигнала. Емкость библиотеки мультимедиа зависит от разрешения: 24 статичных изображения для 8K и 64 для Ultra HD или HD. Максимальная длина клипа в 8K — 100, в Ultra HD — 400, а в 1080 HD — 1600 кадров. Необходимый материал легко загрузить непосредственно из Photoshop с помощью специального плагина, а для работы с ним используют программную панель ATEM Software Control.

Новые возможности цветового наложения в 8K
Микшер имеет 16 современных модулей кеинга, которые позволяют выполнять цветовое и яркостное наложение при создании новостных передач и обстановки виртуальных студий. Для автоматической настройки необходимых параметров предусмотрена выборка фона. Благодаря этому легко получить ровные края на стыке слоев, устранить связанные с разливом цвета погрешности и добиться безупречного сочетания переднего и заднего плана. Чтобы дополнительно разнообразить видеоряд, можно использовать фигуры и цифровые эффекты. Для всех этих инструментов предусмотрена полная поддержка 8K‑разрешения.

Интерфейс 12G-SDI для HD, Ultra HD и 8K
Имея 40 входов 12G-SDI с поддержкой HD, Ultra HD и 8K, микшер позволяет работать с форматами 720p/60, 1080p/60, 1080i/59,94 и 2160p при кадровой частоте до 60 fps, причем для передачи сигнала достаточно одного кабеля. Изображение в 8K потребует режима Quad Link и четырехканального BNC-соединения. В этом случае можно использовать прогрессивное видео с разрешением 4320 пикселей и частотой до 60 fps. Только интерфейс 12G-SDI обладает подобной гибкостью, обеспечивая совместимость с материалом в HD, Ultra HD и 8K с мгновенной адаптацией к требованиям текущего проекта.

Первый микшер с поддержкой звука на профессиональном уровне
ATEM Constellation 8K — первый в мире эфирный видеомикшер с полноценной обработкой аудиодорожки при создании контента в реальном времени. Все SDI-входы соединены со встроенным блоком Fairlight, который позволяет использовать шестиполосную параметрическую эквализацию, компрессию, ограничение, подавление и расширение. Кроме того, есть интерфейс MADI для ввода дополнительных 32 потоков и возможность подключения устройства к аппаратной консоли Fairlight профессионального класса. Два выхода MADI служат для выделения каналов 1, 2, 3 и 4 из сигналов, поступающих на первые 30 SDI-разъемов, и их передачи на внешнее оборудование. Также предусмотрено добавление звука с аналоговых входов и микрофонов для наложения закадрового голоса.

Блок Fairlight для профессионального звука

На ATEM Constellation 8K есть встроенный блок Fairlight для самой комплексной обработки звука при создании контента в реальном времени. Новая модель имеет 156 каналов — больше, чем любой другой эфирный микшер: 80 выделяют из сигнала на SDI-входах, а еще 64 поступают через MADI, причем в каждом случае доступны шестиполосная параметрическая эквализация, компрессия, ограничение, расширение, подавление и полное назначение пространственных характеристик. Дополнительно предусмотрен ввод через аналоговый разъем, микрофон двусторонней связи и с медиаплееров. Для сведения аудиодорожки можно использовать приложение ATEM Software Control, аппаратный пульт с поддержкой протокола Mackie или панель Fairlight Audio Console.

Бесплатная программная панель

В комплект поставки входит программная панель ATEM Software Control, которая позволяет полностью управлять устройством с ПК на платформе Mac или Windows. При подключении через порт Ethernet она допускает параллельную работу нескольких пользователей над разными сегментами одной программы. Приложение имеет удобный интерфейс, так как для каждого функционального блока есть отдельная вкладка. Благодаря этому режиссеру эфира будет легко менять настройки камеры, сводить звук, обращаться к графике, создавать макрокоманды и даже контролировать дисковые рекордеры HyperDeck. Для содержимого библиотеки мультимедиа предусмотрено резервное копирование, а состояние микшера можно сохранить в виде файла XML.

Аппаратная панель
ATEM для ускорения работы
ATEM Constellation позволяет использовать одну из трех аппаратных консолей ATEM Advanced Panel, каждая из которых имеет традиционную архитектуру M/E, встроенные ЖК-дисплеи для вызова меню, клавиши с настраиваемой подсветкой и компактные экраны для отображения ярлыков, джойстик для добавления цифровых эффектов и фейдер. Кроме того, есть возможность создавать и запускать макрокоманды. Количество кнопок для входящих сигналов зависит от пульта: на 1 M/E их 10, на 2 M/E — два ряда по 20, а на 4 M/E — четыре по 40 на блок. В последнем случае предусмотрено несколько дисплеев с независимым системным управлением.

Управление камерами по стандартам отрасли
ATEM Camera Control Panel позволяет управлять четырьмя камерами с одного пульта и благодаря своему функционалу заменяет системы стоимостью сотни тысяч долларов. Консоль имеет малый форм-фактор, поэтому ее легко перенести в нужное место или установить на выдвижной полке. Все команды передаются с SDI-сигналом и поддерживаются на съемочной технике производства Blackmagic Design, включая линейку Studio и модели URSA Broadcast. Режиссер эфира может использовать джойстик, менять параметры цветовой гаммы, настройки усиления, уровня черного и диафрагмы. Так как все инструменты контроля сгруппированы по логическому признаку, с ними удобно работать не только опытному, но и начинающему профессионалу.

Видеомикшер следующего поколения
ATEM Constellation 8K — видеомикшер следующего поколения, который предназначен для работы над самыми сложными проектами с использованием новейших технологий. Имея 40 входов и 24 выхода, модули кеинга, процессоры DVE и разъемы для многооконного мониторинга, он отличается быстродействием и удобством в эксплуатации. Передняя панель управления по своему дизайну напоминает модель ATEM Television Studio, поэтому при модернизации вещательной инфраструктуры у режиссера эфира не возникнет никаких сложностей. Кроме того, мощный функционал этого устройства обеспечивает поддержку исключительно высокого 8K-разрешения.

Дизайн
Видеомикшер следующего поколения
ATEM Constellation 8K — видеомикшер следующего поколения, который предназначен для работы над самыми сложными проектами с использованием новейших технологий. Имея 40 входов и 24 выхода, модули кеинга, процессоры DVE и разъемы для многооконного мониторинга, он отличается быстродействием и удобством в эксплуатации. Передняя панель управления по своему дизайну напоминает модель ATEM Television Studio, поэтому при модернизации вещательной инфраструктуры у режиссера эфира не возникнет никаких сложностей. Кроме того, мощный функционал этого устройства обеспечивает поддержку исключительно высокого 8K-разрешения.

Полноценная панель для управления микшером
Передняя панель позволяет выбирать любой из источников сигнала, поступающего на один из 40 входов устройства. Для переключения между ними достаточно выбрать нужный, а затем нажать кнопку CUT или AUTO. В первым случае выполняется мгновенная смена изображения, во втором — плавная. Кроме того, есть доступ к инструментам кеинга и медиаплеерам, а для управления микшером с помощью меню предусмотрен ЖК-дисплей. При необходимости можно использовать бесплатное программное приложение ATEM Software Control или внешний аппаратный пульт, однако даже в их отсутствие у вас всегда будет надежный способ контроля при работе над небольшими проектами.

Поддержка двусторонней связи

Видеомикшер поддерживает двустороннюю связь через SDI-интерфейс по обратному программному потоку, поэтому прокладывать дополнительные кабели не придется. Для обмена голосовыми сообщениями с операторами камер используются каналы 15 и 16, для переговоров с инженерной группой — 13 и 14. На передней панели находятся стандартный 5-контактный разъем для подключения гарнитуры и кнопки для активации соответствующего режима. Кроме того, есть порт RJ12, который предназначен для подключения к таким профессиональным системам, как ClearCom и RTS.

Сверхъяркий ЖК-дисплей для мониторинга и настройки
С правой стороны на передней панели находятся 5-дюймовый ЖК-дисплей, кнопки и ручка прокрутки для работы с меню. На экран выводятся текущее программное изображение, уровни звука и идентификатор выбранного в данный момент аудиоканала, громкость которого можно регулировать. Для индикации используется шкала VU, разбитая на сегменты разного цвета для облегчения визуального контроля. С помощью меню доступно изменение таких параметров устройства, как телевизионный стандарт, настройки режима MultiView и сетевого IP-адреса.

Разъемы 12G‑SDI профессионального уровня

На задней панели слева находятся 40 входов 12G‑SDI, справа — 24 выхода 12G-SDI. Они сгруппированы в ряды по четыре штуки, которые используются совместно в режиме Quad Link при работе с 8K. Кроме того, есть несколько интерфейсов для многооконного мониторинга в Ultra HD. Разъемы BNC отличаются повышенной прочностью и предназначены для передачи сигнала по протяженному кабелю, обеспечивая совместимость не только с 8K-оборудованием, но и с Ultra HD- или HD-техникой. Во втором случае дополнительно предусмотрена повышающая и перекрестная конверсия.

Звуковой блок Fairlight на 156 каналов
Одна из уникальных особенностей модели ATEM Constellation 8K — встроенный блок Fairlight. Он позволяет непосредственно на видеомикшере выполнять самую комплексную обработку звука, поступающего из разных источников: с 40 входов устройства, через два аналоговых разъема, с медиаплееров и гарнитуры двусторонней связи, а также через 32 канала интерфейса MADI. Благодаря такому функционалу режиссер эфира получает полный доступ ко всей аудиодорожке. Для всех потоков предусмотрена шестиполосная параметрическая эквализация с использованием компрессии, ограничения, подавления и других эффектов. При необходимости можно дополнительно подключить аппаратный пульт Fairlight.

Возможности
Оригинальные переходы
Широкие возможности создания эффектного видеоряда
Микшеры ATEM выполняют смену изображения с помощью склейки, смешивания, погружения и вытеснения. Функционал модели ATEM Constellation 8K позволяет дополнительно использовать анимирование, добавлять графику и цифровые эффекты на основе ключевых кадров. Все переходы запускаются мгновенно с полным контролем таких параметров, как тип, шаблон, продолжительность и прочие свойства. Так как количество различных комбинаций практически безгранично, режиссер эфира может создать свой фирменный стиль трансляции.

Склейка
Склейка является самым простым и широко распространенным видом перехода, при котором текущее изображение сразу заменяется новым. Его можно выполнять путем непосредственного выбора источников на программной шине или с помощью клавиши CUT для использования сигнала в очереди на шине предварительного просмотра.

Смешивание
Смешивание или растворение — один из самых эффектных видов переключения, так как плавная смена источников путем совмещения двух изображений делает видеоряд более интересным и динамичным. Чтобы выполнить этот переход с установленной продолжительностью, достаточно нажать кнопку AUTO, а для запуска в ручном режиме можно использовать фейдер.

Погружение
Так же как и смешивание, погружение представляет собой плавную замену одного изображения другим, однако перед показом нового кадра используется третий источник, который является промежуточным. Для создания такого эффекта можно выбрать любой цвет, в том числе белый или черный с генерацией внутренним способом, графику из медиаплееров и даже видео с камеры. Во время прямой трансляции спортивных событий этот вид перехода позволяет подсвечивать логотип спонсора.

Шаблоны вытеснения
На видеомикшерах ATEM предусмотрено 18 шаблонов вытеснения, которые позволяют создавать свыше 100 различных вариантов этого вида перехода. В арсенале режиссера эфира есть круг, ромб, квадрат и другие фигуры, которые легко использовать для смены одного изображения другим с постепенным увеличением размеров. Можно переворачивать шаблоны, менять цвет и прозрачность их границ, а также помещать внутрь видео с камеры, чтобы получать композицию из трех источников.

Цифровые эффекты
Микшер ATEM Constellation 8K имеет встроенные процессоры цифровых эффектов (четыре в HD и Ultra HD или один при работе с 8K), которые позволяют создавать переходы с замещением, вращением и сжатием при переключении между камерами. Чтобы сделать визуальный ряд еще более динамичным, направление можно чередовать или разворачивать. Имея в своем распоряжении свыше 19 запрограммированных вариантов движения, режиссер эфира получит материал настоящего вещательного качества.

Вытеснение с графикой
Во время прямой трансляции процессор цифровых эффектов помогает создавать подвижную графику в виде логотипа. Встроенный плагин дает возможность загружать изображение высокого разрешения из Photoshop CC непосредственно в библиотеку мультимедиа. Такой материал с параметрами цвета, предварительно умноженными на значение прозрачности, идеально подходит для наложения дополнительных элементов, которые будут перемещаться по экрану во время перехода.

Анимация
Качество трансляции только выиграет, если видео будет содержать графику и звуковые эффекты. При запуске перехода с анимацией начинается немедленное воспроизведение поступающего из медиаплеера материала, который накладывается поверх изображения при смене кадров. Подобные приемы широко используются при показе спортивных соревнований для повтора наиболее интересных моментов.

Расширенные возможности кеинга
Потрясающие многослойные эффекты
С помощью цветового, яркостного, линейного и фигурного наложения поверх видео или графики можно поместить титры, анимацию или другое изображение. ATEM Constellation 8K имеет по четыре таких модуля на каждую секцию M/E. На всех моделях линейки ATEM поддерживается первичный кеинг, благодаря чему режиссер эфира получает в свое распоряжение 16 независимых блоков для создания многослойных композиций вещательного качества.

Яркостный кеинг
Этот вид кеинга иногда называют автономным, так как при вырезании и наложении используется один и тот же источник видео. Им может быть сигнал с камеры, графика из библиотеки мультимедиа или материал, ранее записанный на HyperDeck. Наилучший результат дают высококонтрастные кадры (например, белые предметы на черном фоне), потому что задний план легко заменить на другое изображение.

Линейный кеинг
Этот кеинг выполняют с помощью двух разных источников, в результате чего создается комбинированная композиция. Заполняющий сигнал содержит видео, накладываемое поверх фона, а вырезающий сигнал представляет собой полутоновую маску, которая определяет границы удаляемой области или места для нового изображения. В обоих случаях можно использовать графику из библиотеки мультимедиа, клипы, а также материал, полученный с внешнего генератора символов или из другой системы.

Цветовой кеинг
Этот прием повсеместно используют на телевидении в выпусках прогноза погоды, так как он позволяет с самым высоким качеством совмещать разные слои в реальном времени. Когда ведущий в студии стоит на зеленом или синем фоне, с помощью цветового наложения задний план заменяют другими кадрами. Микшеры ATEM имеют несколько модулей кеинга, благодаря чему можно комбинировать текущее или записанное видео с графикой.

Фигурный кеинг
Для комбинирования геометрических фигур с текущим видео или графикой предусмотрено 18 разных шаблонов. Этот вид кеинга позволяет абсолютно независимо от блока переходов полностью управлять такими параметрами, как прозрачность границ, симметрия, размер и положение. Можно создавать картинку в картинке и использовать ее наряду с изображением с камеры, при этом процессор DVE остается свободным для добавления других эффектов.

Модули вторичного кеинга
Добавление текста, логотипов и бегущей строки
Микшер ATEM Constellation 8K имеет четыре модуля вторичного кеинга, которые позволяют поверх эфирного видео накладывать титры, логотипы и бегущую строку. Они используются для добавления элементов ко всем уже существующим слоям. Когда графика нужна только для отдельного программного сигнала, а чистое изображение записывается как мастер-копия, его можно выводить через дополнительные выходы.

Цифровые эффекты
Мгновенное позиционирование, кадрирование и масштабирование изображения
Цифровые эффекты идеально подходят для передачи последних новостей в эфир, когда установлена связь с местом событий. Комбинируя изображение ведущего в студии с материалом репортера, режиссер получает единый программный поток. Процессор DVE позволяет кадрировать и позиционировать видео, использовать 3D‑границы, тени и подсветку. Дополнительно можно сохранить используемые параметры и настроить автоматический переход к полноэкранному режиму или крупному плану после завершения прямого включения.

Четыре выхода для многооконного мониторинга
Вывод источников с ярлыками, индикацией состояния и звука
Эфирные микшеры ATEM позволяют подключать большое количество источников и вести их одновременный мониторинг. В этом случае на один экран можно выводить видео с камер и графику, предварительно просматриваемое и эфирное изображение. Модель ATEM Constellation 8K имеет четыре разъема, которые допускают настройку в индивидуальном порядке или совместное использование для работы с 8K, чтобы получить материал в исключительно высоком разрешении. Для каждого из окон (4, 7, 10, 13 или 16) предусмотрено назначение любого внешнего или внутреннего источника с ярлыками, индикацией состояния и шкалой VU.

Встроенные медиаплееры
Загрузка эфирной графики без использования внешних устройств
Библиотека мультимедиа позволяет хранить вещательную графику RGBA и немедленно воспроизводить ее с помощью двух встроенных медиаплееров, которые для микшера являются источниками входящего сигнала. Такой материал можно показать как полнокадровое видео или использовать для добавления поверх основного потока. Поддерживаются многие популярные форматы, в том числе PNG, TGA, BMP, GIF, JPEG и TIFF. Модели ATEM 1 M/E и 2 M/E Production Studio 4K имеют более емкую память, вмещающую клипы и 32 статичных изображения.

Плагин Photoshop
Создание графики и ее сохранение на ATEM
Большинство веб-дизайнеров работают с приложением Adobe Photoshop. Созданную в нем графику можно мгновенно сохранять на видеомикшере с помощью входящего в комплект поставки плагина. Если ее загрузить в библиотеку мультимедиа, то для добавления логотипов, бегущей строки, титров и других подобных элементов потребуются считанные секунды. Это позволяет провести прямую трансляцию на уровне вещательных стандартов.

Звуковой блок
Использование камер и аудиовходов для микширования
Встроенный в ATEM звуковой блок имеет большие функциональные возможности и при этом прост в использовании. Полный контроль дорожек с индикаторами уровня осуществляется на странице Fairlight приложения ATEM Software Control, которое совместимо с Mac и ПК. Для профессионального микширования аудиосигнала, поступающего с камер и других внешних источников, есть инструменты эквализации, позволяющие регулировать громкость и баланс, а также выполнять компрессию, ограничение и расширение. Стандартный порт USB обеспечивает подключение к пультам Mackie™ для полноценного аппаратного управления.

SuperSource
Помимо четырех блоков M/E, модулей кеинга и процессоров DVE, микшер оснащен восемью независимыми каналами обработки, с помощью которых можно менять размеры и положение видео, эфирной графики и других элементов. Режим SuperSource позволяет вести прямую трансляцию с эффектом «картинка в картинке» или одновременно показывать несколько потоков, поступающих из разных мест.

Поддержка разных телевизионных стандартов
Возможность работать над проектом в любой стране
Видеомикшеры ATEM позволяют в любой момент времени переключаться между различными стандартами. Они поддерживают практически все разновидности HD-, Ultra HD- и 8K-форматов. Благодаря этому уже сегодня можно вести трансляцию в высоком или сверхвысоком разрешении, а при необходимости легко мгновенно перейти на работу с 8K. С линейкой ATEM вы готовы к технологиям завтрашнего дня!

Макрокоманды
Самый быстрый способ настройки и автоматического запуска
Макрокоманды отражают последовательность действий для переключения с одного источника изображения на другой при заданных настройках кеинга, звука и камеры. С их помощью можно автоматизировать работу с видеомикшером ATEM при использовании как программной, так и аппаратной панели управления. Они сохраняются в виде редактируемых файлов XML, допускающих объединение друг с другом для выполнения любого количества операций, которые физически нельзя проделать вручную. После создания нужной конфигурации ее параметры становятся доступными для немедленного копирования и применения.



Программная панель
ATEM Software Control
Самая современная программная панель для управления эфирными видеомикшерами
При работе с ATEM Constellation 8K используют органы управления на самом микшере или входящую в комплект поставки программную панель. ATEM Software Control для Mac и Windows еще больше расширяет творческий арсенал режиссера эфира, позволяя переключаться между источниками, загружать графику в библиотеку мультимедиа, выполнять переходы и кеинг, менять настройки устройства и сводить звуковую дорожку. Когда творческая группа состоит из нескольких человек, можно запускать более одного экземпляра этого приложения.

Стильный и интуитивно понятный интерфейс
Программная панель ATEM Software Control обеспечивает быстрое и точное управление видеомикшером. Все инструменты сгруппированы по функциональному признаку (аудио, макрокоманды, работа с самим устройством, медиаматериалами и декой), поэтому их легко найти на соответствующей странице. Каждая из них имеет удобный интерфейс со знакомым расположением кнопок для выбора источников, переходов и модулей кеинга. Настройка отдельных параметров выполняется на дополнительных вкладках. Кроме того, приложение позволяет систематизировать и загружать графические файлы, а также использовать многоканальный звуковой блок Fairlight.

Видеомикшер Эта страница предназначена для установки настроек устройства, прямого переключения между камерами, выбора параметров кеинга, выполнения переходов и наложения графики.	Медиа Позволяет загружать клипы и статичные изображения в виде файлов RGBA, которые можно использовать для добавления текста, логотипов и бегущей строки.
Звук Профессиональный аудиоблок Fairlight с фейдерами, шестиполосной эквализацией, компрессией, ограничением и другими эффектами.	Камера Полное управление параметрами съемки и установкой цвета через обратный SDI-поток при подключении к камерам Blackmagic Design с поддержкой данной функции.

Контроль видеомикшера
Виртуальная панель управления

Линейка ATEM — залог самой высокой эффективности при создании контента в реальном времени. Программная шина всегда находится в активированном режиме и допускает прямое переключение с мгновенной передачей изображения в эфир. Для проверки сигнала служит шина предварительного просмотра, которая обеспечивает контроль доступных источников и позволяет полноценно управлять рабочим процессом. Нужный поток выводят на подключенный монитор для беглой оценки, а его трансляцию начинают нажатием кнопки CUT или AUTO.

Управление переходами

Блок управления переходами обеспечивает быструю настройку необходимых параметров. После выбора нужного вида (смешивание, погружение, вытеснение или цифровые эффекты) для мгновенного переключения между источниками остается только нажать кнопку AUTO или воспользоваться фейдером, если вы предпочитаете ручной режим.

Настройки переходов

ATEM Software Control дает режиссеру эфира быстрый доступ ко всем параметрам переходов. Чтобы изменить ту или иную настройку, достаточно открыть вкладку с названием нужного вида. Большой набор возможных опций позволяет разнообразить смену изображения при переключении между источниками и создать оригинальный видеоряд программы.

Модуль первичного кеинга

ATEM Constellation 8K имеет четыре модуля вторичного кеинга, предназначенные для добавления графики, текста, логотипов, анимации и клипов в программный поток. Чтобы выполнить этот тип наложения, достаточно загрузить файлы PNG, TGA, BMP, GIF, JPEG и TIFF с альфа-каналом в библиотеку микшера, а затем экспортировать их в медиаплеер.

Автоматический переход

Если задать продолжительность перехода, переключение будет идеально гладким. Для его запуска в автоматическом режиме достаточно нажать кнопку AUTO, при этом можно использовать смешивание, погружение, вытеснение и цифровые эффекты. В режиме «Программа/Просмотр» смена изображения выполняется в два шага.

Настройки DVE

ATEM Constellation 8K имеет процессоры DVE, позволяющие создавать картинку в картинке и переходы с цифровыми эффектами. Конфигурация из более чем 18 различных вариантов, которые выбирают с помощью приложения ATEM Software Control, добавит зрелищности вашей трансляции. Кроме того, при смене изображения можно задавать направление движения.

Предварительный просмотр переходов

Режим просмотра позволяет проверить качество сложных многослойных переходов, когда при наложении используют зеленый фон. Чтобы оценить полученный результат еще до трансляции материала, достаточно направить поток на дополнительный выход или разъем, предназначенный для мониторинга изображения на подключенном экране.

Полное затемнение

В самом начале программы и по ее окончании, а также перед рекламными паузами можно переходить от полностью затемненного изображения к обычному и наоборот. Кнопка FTB применяет это действие ко всем существующим слоям видео и графики, обеспечивая их синхронное погружение в черный цвет и возврат к привычному виду, а также позволяет постепенно изменять уровень звука.

Управление камерами

Если ATEM Constellation 8K использовать вместе с моделями Blackmagic Studio Camera, URSA Mini или URSA Broadcast, панель ATEM Software Control обеспечит полноценный контроль параметров съемки. Все команды управления с микшера будут поступать через его дополнительный SDI-выход на программный вход камеры. В этом случае можно передавать сигналы индикации состояния, менять баланс белого, значение ISO и настройку затвора, а при работе с совместимыми объективами — еще и выбирать диафрагму, выполнять фокусировку и зуммирование. В приложении предусмотрены два вида интерфейса: традиционный блок CCU и режим установки цвета, который применяется для первичного грейдинга в системе DaVinci Resolve. Если нужно дополнительно расширить арсенал доступных средств, достаточно добавить пульт ATEM Camera Control Panel.

Страница «Медиа»
Импорт медиафайлов простым перетаскиванием

Медиаплеер
ATEM Constellation 8K имеет четыре медиаплеера, которые предназначены для воспроизведения хранящихся в библиотеке статичных изображений и клипов. Микшер поддерживает форматы PNG, TGA, BMP, GIF, JPEG и TIFF, а видеофайлы с альфа-каналом и звуковой дорожкой можно использовать для наложения логотипов, бегущей строки, текста и анимации.

Библиотека мультимедиа
ATEM Software Control позволяет сохранять на ATEM Constellation 8K статичные изображения и клипы в формате RGBA. После этого доступные файлы выбирают для воспроизведения через медиаплеер, который становится источником изображения. Для прямого импорта из Photoshop можно использовать плагин из набора программных инструментов.

Страница «Аудио»
Многоканальный звуковой блок

ATEM Software Control имеет встроенный блок Fairlight, позволяющий по отдельности менять уровень и баланс всех аудиодорожек, а визуальная индикация облегчает контроль этих параметров. Программная панель поддерживает 80 каналов с 40 SDI-входов и еще 64 через MADI, причем в каждом случае доступны шестиполосная параметрическая эквализация, компрессия, ограничение, расширение, подавление и полное назначение пространственных характеристик. Чтобы включать звук для каждого источника и использовать функцию AFV, есть специальные кнопки. Дополнительно предусмотрена регулировка уровня программного аудио, встраиваемого в сигнал на выходе.

Параметрический эквалайзер

Обработка аудиодорожки является залогом эфирного вещания на профессиональном уровне. Встроенный блок Fairlight имеет шестиполосный параметрический эквалайзер, который позволяет усиливать или ослаблять отдельные частотные диапазоны для каждого канала на входе. С его помощью можно выборочно регулировать звуковые потоки для улучшения общего качества фонограммы.

Динамические эффекты

Встроенный блок Fairlight позволяет использовать различные динамические эффекты для качественной обработки каждого аудиоканала на входе и создания сбалансированной звуковой дорожки. Компрессия и ограничение предотвращают избыточное повышение громкости и искажение, подавление устраняет фоновый шум, а экспандер служит для усиления текущих характеристик сигнала.

Настройки видеомикшера
Учет индивидуальных требований проекта
ATEM Software Control облегчает подготовку к работе над новыми проектами. Настройки микшера сгруппированы таким образом, чтобы к ним был быстрый и удобный доступ. ATEM Constellation 8K поддерживает целый ряд форматов — от 720p (HD), 1080p (HD) и 1080i (HD) до 2160p (Ultra HD) и 8K. Дополнительно предусмотрены присвоение ярлыков для источников в приложении ATEM Software Control и на внешних аппаратных пультах, выбор конфигурации окон в режиме «Программа/Просмотр» и отображение индикаторов звука, а также управление рекордерами HyperDeck с удаленным запуском воспроизведения.

Мгновенная настройка с заданными параметрами

ATEM Constellation 8K дает возможность быстро фиксировать свои текущие параметры как редактируемый XML-файл для мгновенного запуска с заданными настройками. Кроме того, в таком виде их легко перенести на ATEM Constellation 8K с любого другого микшера линейки ATEM, включая модели ATEM Mini. Приложение ATEM Software Control позволяет сохранять конфигурацию устройства и содержимое библиотеки мультимедиа в любой момент времени или выполнять это действие в автоматическом режиме с установленным интервалом, чтобы иметь несколько версий.

Создание макрокоманд

Макросы позволяют упростить работу в эфире, так как создание контента в реальном времени представляет собой совокупность комплексных операций. Чтобы автоматизировать смену источников изображения, использование кеинга и графики, достаточно открыть специальное окно, выбрать функцию записи и выполнить нужные действия на микшере. Их последовательность сохраняется на ATEM Constellation 8K в виде файлов XML, которые можно редактировать и объединять друг с другом. После этого для запуска команд останется только нажать кнопку, причем они доступны не только в приложении ATEM Software Control, но и на внешних аппаратных панелях.

Управление рекордерами HyperDeck

При использовании модели ATEM Constellation 8K вместе с Blackmagic HyperDeck Studio в программный поток можно интегрировать предварительно записанный материал. Микшер допускает подключение до четырех рекордеров, причем для каждого из них предусмотрены выбор одного из клипов и его воспроизведение с помощью функции раннего запуска. Конфигурация из этих двух решений позволяет добавлять рекламные ролики, промовидео и текст, а также выполнять кеинг с полностью синхронизированным объединением реального изображения и нового фона. Дополнительное преимущество состоит в том, что для подобных действий есть автоматизированное управление и макрокоманды.

Совместная работа нескольких пользователей
Для освещения масштабных мероприятий, таких как концерты, богослужения и образовательные лекции, требуется слаженная группа из нескольких человек. ATEM Constellation 8K имеет порт Ethernet, поэтому приложение ATEM Software Control поддерживает одновременный запуск на нескольких компьютерах, чтобы разные люди выполняли переключение между источниками, работали с медиаматериалами, камерами и звуковой дорожкой. Кроме того, допускается удаленное управление из любой точки через Интернет, а на комплексных проектах можно дополнительно использовать аппаратные панели.




Аппаратная панель
Пульты ATEM Advanced Panel
Трансляция на профессиональном уровне
Хотя ATEM Constellation допускает использование программного приложения, аппаратный пульт ATEM Advanced Panel позволяет значительно ускорить работу и в полной мере оценить преимущества профессионального контроля. В этом случае режиссер эфира получает в свое распоряжение целый набор физических органов управления, в том числе фейдер и круглые ручки. Они обеспечивают одновременный доступ ко всему функционалу микшера, что особенно важно при трансляции комплексного контента. Консоль 4 M/E дает возможность параллельно обращаться к блокам M/E и иметь отдельную кнопку для каждого SDI-входа на ATEM Constellation.

ATEM 1 M/E Advanced Panel
Пульт 1 M/E имеет по одному блоку M/E и ЖК-дисплею системного управления плюс 10 кнопок входящих сигналов, для которых предусмотрены настройка цвета и отображение идентификаторов. Модель оснащена джойстиком для работы с цифровыми эффектами и фейдером, а также позволяет контролировать микшеры с несколькими модулями M/E.

ATEM 2 M/E Advanced Panel
Пульт 2 M/E имеет два блока M/E, каждый из которых содержит 20 кнопок входящих сигналов, отдельную шину выбора и позволяет контролировать до четырех соответствующих модулей на микшере. Также предусмотрены два ЖК-дисплея с независимым системным управлением и отображение настраиваемых идентификаторов.

ATEM 4 M/E Advanced Panel
Этот пульт обеспечивает полный контроль рабочего процесса при использовании микшера ATEM Constellation. Модель имеет четыре блока M/E, каждый из которых содержит по 40 кнопок входящих сигналов и по одному ЖК-дисплею с независимым системным управлением. Также предусмотрены 24 мини-экрана для отображения настраиваемых идентификаторов.

Ускорение рабочего процесса
Динамичная и эффектная трансляция с аппаратной панелью ATEM
Выбор источников
Мгновенный вывод изображения в эфир

ATEM Constellation позволяет оптимальным образом организовать производство комплексного контента в реальном времени. Микшер обеспечивает быстрое и точное переключение между потоками, а для предварительного просмотра изображения используют режим многооконного мониторинга или вывод через дополнительный выход. Чтобы проверить сигнал перед трансляцией в эфире, его нужно выбрать на шине PREVIEW аппаратной панели, а для запуска перехода достаточно нажать кнопку CUT или AUTO. Если требуется мгновенная смена источников, ее можно выполнить непосредственно на программной шине.

Управление переходами
Выбор вида и настройка параметров

Для каждого вида перехода есть своя аппаратная кнопка, при нажатии которой на ЖК-дисплее системного управления мгновенно отображаются доступные настройки. Благодаря этому при их изменении не нужно обращаться к меню. Видеорежиссер может работать разными способами. После выбора нового источника на шине PREVIEW клавиша CUT позволяет выполнить склейку встык, а AUTO — использовать смешивание, погружение, вытеснение или цифровые эффекты. Дополнительно предусмотрено прямое переключение на шине PROGRAM. С пультами ATEM Advanced Panel у вас будет полный контроль всех параметров перехода!

Виды переходов
Смешивание, погружение, вытеснение и цифровые эффекты

На микшерах ATEM доступен целый ряд переходов. Смешивание — это плавная смена источников, похожая на перекрестное растворение в приложениях нелинейного монтажа. Вытеснение с помощью масок по стандарту SMPTE со сглаживанием кромки создает романтичную атмосферу, в то время как погружение, в том числе в цвет или любой другой источник сигнала, делает визуальный ряд интересным и запоминающимся. Цифровые эффекты позволяют добавить динамики за счет перемещения всего переднего плана, а при их объединении со статичным изображением из библиотеки мультимедиа получают графический объект. Для ручного управления переходами на пульте предусмотрен фейдер.

Смена изображения с вытеснением
Видеоряд с интересными эффектами
При настройке свойств вытеснения переходы этого вида легко превратить в интересные эффекты. Непосредственно на ЖК-дисплее можно выбрать такие шаблоны, которые соответствуют стилю программы. Пульт обеспечивает контроль целого ряда параметров, включая центровку, симметрию и прозрачность, ширину и очертания цветных границ, а джойстик позволяет точно задать расположение.

Переходы с DVE
Потрясающие эффекты цифрового качества
Чтобы создавать картинку в картинке, аппаратные пульты ATEM Advanced Panel имеют джойстик. Он служит для точного выбора координат, а поворотом круглой ручки легко изменить размер эффекта. Эти параметры вместе с затенением и подсветкой можно настроить и с помощью многофункциональных кнопок и меню на ЖК-дисплее. Процессор DVE позволяет добавлять графику с наложением в нужный момент, а также использовать замещение или сжатие.

Управление модулем кеинга
Идеальное наложение с зеленым фоном
Консоль с ручками системного контроля идеально подходит для задач кеинга, позволяя точно задать очертания границ для безупречного совмещения слоев. В отличие от программных интерфейсов, пульты ATEM Advanced Panel имеют физические органы управления, которые облегчают работу при выполнении цветового наложения. Так как в это время комбинированное изображение поступает на выход устройства, при просмотре видео можно использовать тонкую настройку параметров.

Фейдер
Переходы в ручном режиме

Музыкальные концерты часто требуют того, чтобы переключение между источниками осуществлялось в ручном режиме. Эргономичная ручка фейдера позволяет легко справиться с этой задачей и делает смену изображения эффектным элементом программы. Иногда энергетику живого выступления можно передать только с помощью переходов, синхронизированных с материалом оператора и действиями исполнителя на сцене. Подобно дирижеру, режиссер эфира с микшером ATEM Constellation становится частью представления и помогает создавать атмосферу события.

Автоматический переход
Смена изображения с точно заданными параметрами

На аппаратной панели кнопка AUTO находится рядом с фейдером. При ее нажатии сразу произойдет смена источников в соответствии с установленными настройками. В этом случае существенно снижается вероятность накладок, потому что перед запуском действия можно проверить правильность заданных параметров. Пульт позволяет выбрать длительность перехода в диапазоне от 1 до 250 кадров, обеспечивая одинаковое переключение на всем протяжении программы.

Предварительный просмотр переходов
Проверка эффектов во время трансляции
В отличие от передней панели микшера ATEM Constellation, аппаратный пульт имеет кнопку PREV TRANS, с помощью которой можно моделировать тот или иной элемент до его использования в программе. Это позволяет избежать технических накладок во время прямой трансляции, потому что режиссер эфира заранее выводит изображение на дисплей, подключенный к видеовыходу или к разъему многооконного мониторинга. Такой порядок работы — единственный способ точного создания комплексных переходов и эффектов с многослойным кеингом.

Полное затемнение
Стильное завершение программы

Кнопка FTB служит для полного затемнения с установленной скоростью всех элементов потока, которые в совокупности составляют многослойное программное изображение на выходе видеомикшера. Вместе с изменением изображения дополнительно доступно плавное уменьшение громкости аудиодорожки. Эту функцию можно использовать в самом начале передачи и по ее окончании, а также перед рекламными паузами. Кроме того, данная кнопка имеет специальную защиту для предохранения от случайного нажатия.

Джойстик
Точный контроль цифровых эффектов
Благодаря полному контролю по трем осям джойстик позволяет задавать координаты шаблонов вытеснения и управлять цифровыми эффектами на ATEM Constellation. Он идеально подходит для определения того места, где видео будет наложено поверх другого изображения. Изменение размера и положения обеспечивает самые высокие результаты при создании картинки в картинке. С помощью этого инструмента можно перемещать графику, а также задавать начальные и конечные ключевые кадры для индивидуальной настройки параметров DVE.

Системный контроль
Меню для изменения настроек видеомикшера
Для полного системного контроля непосредственно с пульта предусмотрены ЖК-дисплеи. Чтобы быстро выбрать тот или иной параметр, достаточно нажать соответствующую клавишу, после чего настройки легко изменить с помощью многофункциональных кнопок и круглых ручек. Аппаратная панель позволяет задавать опции кеинга и вид перехода, формат микшера и компоновку многооконного мониторинга, использовать цифровые эффекты и генераторы цвета, а также выполнять переназначение источников. Кроме того, можно сохранить 10 отдельных конфигураций консоли для последующего применения на различных проектах. Модель 2 M/E имеет два блока управления, а 4 M/E — четыре, причем каждый из них работает в независимом режиме.

Выбор исходящего потока одним нажатием кнопки

Каждый блок M/E позволяет выполнять переключение между входящими потоками, а также использовать их при создании эффектов и выводить на любой дополнительный выход по аналогии с SDI-коммутатором. Для этого есть специальная шина — верхний ряд кнопок, чтобы в одно касание выбирать нужные источники изображения, которые идентифицируют с помощью ярлыков. Подобная функция обеспечивает мгновенную внутреннюю маршрутизацию сигналов, когда их нужно обработать с применением модулей кеинга и процессора DVE.

Медиаплееры
Управление встроенной графикой и титрами

Статичные изображения из библиотеки видеомикшера можно выбирать с помощью меню на ЖК-дисплее, а для доступа к медиаплееру и назначения его как источника достаточно простого нажатия кнопки. При выборе загруженной графики используют прокрутку по списку, в котором показаны имена оригинальных файлов. Это экономит время, когда нужно быстро внести изменения при работе со стоп-кадрами и текстом, потому что все действия выполняются на одной аппаратной панели.

Мощные пользовательские макрокоманды
Запуск одним нажатием кнопки

Еще одно преимущество консоли ATEM Advanced Panel — поддержка собственных макросов, которые можно записать, чтобы в дальнейшем запускать простым нажатием клавиши. В этом случае компьютер для работы не требуется, так как все действия выполняют непосредственно на самом пульте. Последовательность операций сохраняется на микшере ATEM Constellation, а при ее редактировании изменения отображаются на всех подключенных программных и аппаратных панелях управления. Для макрокоманд предусмотрены специальные кнопки, причем каждая допускает использование нескольких различных конфигураций. Их визуальную идентификацию обеспечивают ярлыки.

Разные варианты управления
Работа с микшером ATEM из любой точки земного шара
ATEM Constellation имеет стандартный порт Ethernet, поэтому при соответствующем подключении управлять микшером в удаленном режиме можно из приложения ATEM Software Control на ПК с операционной системой Mac или Windows, а также с пультов ATEM Advanced Panel и ATEM Camera Control. Такая совместимость дает полную свободу действий при построении технической инфраструктуры, позволяя создавать собственную конфигурацию контрольных панелей и использовать их параллельно в рамках работы над одним проектом, в том числе из любой точки земного шара.



Управление камерой
ATEM Camera Control PanelУдаленное управление четырьмя камерами с одной панели
ATEM Camera Control Panel представляет собой профессиональный блок CCU, разработанный специально для вещательной среды. По сравнению с программным приложением ATEM Software Control, он расширяет арсенал средств видеорежиссера за счет наличия аппаратных кнопок и других органов управления. Микшер ATEM Constellation 8K обеспечивает полный дистанционный контроль камер Blackmagic Studio, URSA Mini Pro и URSA Broadcast. Пульт позволяет одному человеку вести мониторинг съемки и менять целый ряд ее параметров, включая уровень черного, чувствительность, баланс цвета и выдержку затвора. Благодаря подобному перераспределению обязанностей оператор может сосредоточить внимание на кадрировании и построении композиции. Еще одно преимущество — поддержка всех моделей ATEM!

Совместимость с камерами Blackmagic Studio, URSA Mini и URSA Broadcast
ATEM Constellation 8K обеспечивает удаленное управление последними камерами Blackmagic Design со студийным функционалом, благодаря чему доступны отображение состояния и встроенные средства DaVinci. Все команды с дополнительного выхода видеомикшера поступают на программный SDI-вход этой техники по одному SDI-кабелю. При подобной конфигурации можно в дистанционном режиме контролировать параметры съемки, а также фокус, диафрагму и зум на объективах с поддержкой данной функции. Так как на моделях Pocket Cinema есть инструменты DaVinci для первичной установки цвета, блок CCU в дополнение к своему основному назначению позволяет выполнять грейдинг, чтобы создавать визуальный ряд кинематографического уровня.

Контроль до четырех камер Blackmagic
Управление комплексной системой одним человеком
При создании контента в реальном времени требуется обеспечить единообразие цветового баланса при переключении между различными ракурсами. ATEM Camera Control Panel позволяет параллельно контролировать четыре камеры с одного аппаратного пульта. Если единиц съемочной техники больше этого количества, консоль дает возможность быстро выбрать нужный поток на том или ином модуле. Каждый из них имеет ЖК-дисплей с многофункциональными кнопками и круглыми ручками, а также полный набор традиционных органов управления.

Расширение возможностей рабочего процесса
Безупречная совместимость со всеми аппаратными пультами ATEM
ATEM Camera Control Panel и ATEM Constellation 8K рассчитаны на работу в единой конфигурации. Так как все сетевые параметры уже настроены, достаточно напрямую соединить оба устройства друг с другом посредством Ethernet-кабеля. Если нужно создать собственную студию для трансляции контента на профессиональном уровне, можно использовать несколько консолей ATEM Camera Control Panel и ATEM Advanced Panel с подключением через порт Ethernet. Он является сквозным и обеспечивает совместимость с любыми видеомикшерами ATEM, выбор которых зависит от требований конкретного проекта.

Управление камерами по стандартам вещания
Занимая два места в стойке, микшер ATEM Constellation 8K имеет исключительно широкий функционал, а при добавлении аппаратных консолей ATEM легко создать систему профессионального уровня по мировым стандартам вещания. Пульт ATEM Camera Control Panel оснащен традиционными для блока CCU органами управления и будет хорошим вложением средств для студий и образовательных учреждений, потому что он делает работу быстрой и удобной, а также может служить для целей обучения. Теперь трансляция контента с по-настоящему высоким качеством доступна тем, кто приступает к своим первым проектам или только учится на видеорежиссера.

.

---

Общее количество видеовходов	40 (для форматов вплоть до Ultra HD) или 10 (для 8K)
Общее количество видеовыходов	28 (для форматов вплоть до Ultra HD) или семь (для 8K)
Общее количество дополнительных выходов	24 (для форматов вплоть до Ultra HD) или шесть (для 8K)
Скорость передачи через SDI	1,5/3/6/12 Гбит/с
Общее количество аудиовходов	Два симметричных разъема 1/4 дюйма, 1 x MADI (BNC) на 32 стереоканала
Общее количество аудиовыходов	Два симметричных разъема 1/4 дюйма, 2 x MADI (BNC) на 32 стереоканала
Разъемы для тайм-кода	Нет
Синхровход	Tri-Sync или Blackburst
Повторная синхронизация на входе	На всех 40 разъемах
Преобразование формата и кадровой частоты	На всех 40 разъемах
Видеовходы SDI	40 x 720p, 1080i, 1080p и 2160p (10 бит); 10 x 4320p с возможностью переключения
Дополнительные аудиовыходы	Один 5-контактный разъем XLR для двусторонней связ
Вывод звука через SDI	Двухканальный звук, выводимый на все выходы
Дополнительные аудиовходы	Один 5-контактный разъем XLR для двусторонней связи
Программные выходы SDI	Любые из 24 SDI-выходов
Программный выход SDI с возможностью понижающей конверсии	Нет
Выход SDI для предварительного просмотра	Любые из 24 SDI-выходов
Многооконный режим	Четыре (для форматов вплоть до Ultra HD) или один (для 8K)
SDI-выходы для многооконного мониторинга	4
HDMI-выходы для многооконного мониторинга	Нет
Подключение панели управления	Порт Ethernet по стандарту 10/100/1000 BaseT с подключением напрямую или через локальную сеть
Встроенный генератор тайм-кода	Да
Выход Tally	С помощью подключения через порт Ethernet к Blackmagic Design GPI and Tally Interface (не входит в комплект поставки)
Подключение к компьютеру	Один порт USB 2.0
Стандарты и форматы:
Форматы SD	Нет
Форматы HD	720p/50; 720p/59,94 1080i/50; 1080i/59,94 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/50; 1080p/59,94
Форматы Ultra HD	2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/50; 2160p/59,94
Форматы 8K	4320p/23,98; 4320p/24; 4320p/25; 4320p/29,97; 4320p/50; 4320p/59,94
Интерфейс SDI	В соответствии со стандартами SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A и Level B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10 и SMPTE 2082-12
Цветовая субдискретизация	4:2:2
Цветовое разрешение	10 бит
Цветовое пространство	REC 601, REC 709, REC 2020
Автоматическое переключение SDI	Автоматический выбор между 3G‑SDI (Level A и Level B), 6G‑SDI и 12G‑SDI. Требуется 2SI в формате 8K.
Прочие характеристики:
Модули первичного кеинга	16 (в форматах до Ultra HD) или четыре для 8K (цветовой, линейный и яркостный кеинг)
Модули вторичного кеинга	Четыре (в форматах до Ultra HD) или два (для 8K)
Современные инструменты кеинга	16 (в форматах до Ultra HD) или четыре (для 8K)
Поддержка двусторонней связи	Да
Режим «микс-минус»	Да
Модули линейного/яркостного кеинга	21 (для форматов вплоть до Ultra HD) или семь (для 8K)
Модуль кеинга для создания переходов (анимация и DVE)	По четыре для анимированных переходов и DVE
Общее количество слоев	28 (для форматов вплоть до Ultra HD) или семь (для 8K)
Генераторы шаблонов	21 (для форматов вплоть до Ultra HD) или девять (для 8K)
Генераторы цвета	2
Цифровые видеоэффекты с 3D-границами и тенями	Четыре (для форматов вплоть до Ultra HD) или один (для 8K)
Панель управления	С передней панели, а также с помощью программного приложения или дополнительной аппаратной консоли
Назначаемые окна	64 (для форматов вплоть до Ultra HD) или 16 (для 8K)
Индикация	Красный цвет для программного сигнала, зеленый для предварительно просматриваемого сигнала
Присвоение имен источникам	Да
Многооконный мониторинг:
Многооконный мониторинг	Четыре выхода по 16 окон в каждом, всего 64 окна
Формат вывода в режиме Multi View	Выбор между HD, Ultra HD или 8K
Медиаплеер:
Медиаплееры	Четыре (для форматов вплоть до Ultra HD) или один (для 8K)
Каналы	Вырезающий и заполняющий сигнал для каждого медиаплеера
Емкость библиотеки мультимедиа при загрузке изображений	64 (для форматов вплоть до Ultra HD) или 24 для 8K (вырезающий и заполняющий сигнал)
Емкость библиотеки мультимедиа при загрузке клипов	Четыре (для форматов вплоть до Ultra HD) или два для 8K (вырезающий и заполняющий сигнал)
Максимальная длина клипа в формате 720 HD	3200 кадров
Максимальная длина клипа в формате 1080 HD	1600 кадров
Максимальная длина клипа в формате Ultra HD	400 кадров
Максимальная длина клипа в формате 8K	100 кадров
Форматы изображения для библиотеки мультимедиа	PNG, TGA, BMP, GIF, JPEG и TIFF
Формат видео для библиотеки мультимедиа	Последовательность файлов TGA
Форматы аудио для библиотеки мультимедиа	WAV, MP3 и AIFF
Дисплей:
Интепфейс	Минимальное разрешение монитора 1366 x 768
Передняя панель	Встроенный ЖК-дисплей для мониторинга HD-видео, 42 светодиодные кнопки для настроек и переключения, восемь — для источников сигнала, четыре — для переходов, шесть — для выбора интерком-связи и микширования, ручка управления меню и настройками, кнопка блокировки передней панели
Обработка сигналов:
Задержка обработки	Менее 7 строк в форматах вплоть до Ultra HD, 10 строк в 8K
Звуковой блок	56 каналов. Режимы «Вкл.»/«Выкл.»/«Привязка звука к видео». Индикация уровня звука и максимального значения. Регулировка усиления всего сигнала. Шестиполосная эквализация с динамическими эффектами (расширение, подавление, ограничение и компрессия).
Понижающая конверсия	Нет
Программное обеспечение:
Программная панель управления	В комплект поставки входит программная панель ATEM Software Control для операционных систем Mac 10.13 High Sierra, Mac 10.14 Mojave или более поздних версий, Windows 8.1 (64-разрядная версия) и Windows 10 (64-разрядная версия)
Обновление программного обеспечения	Через порт USB 2.0 с прямым подключением к компьютеру на платформе Mac OS или Windows. ATEM Setup Utility в комплекте поставки.
Настройка	С использованием программной панели управления ATEM, за исключением IP-адреса, который устанавливается с помощью ATEM Setup Utility при подключении к видеомикшеру через порт USB
Операционные системы:
	Mac 10.13 High Sierra,  Mac 10.14 Mojave или более поздняя версия
	Windows 8.1 64-bit or Windows 10 64-bit.
Питание	Два встроенных блока питания переменного тока 100-240 В
Потребляемая мощность	300 Вт
Физическая установка:	2 места в стойке
Условия эксплуатации:
Рабочая температура	От 0° до 40° C
Температура хранения	от -20° до 60° C
Относительная влажность	от 0% до 90% (без конденсации)
