ATEM Camera Converter конвертер Blackmagic                 артикул: SWRCONV

Универсальный конвертер для работы в прямом эфире, позволяющий преобразовывать выходной SDI- или HDMI-сигнал камер в оптический, а также принимать программное изображение, передаваемое по оптоволокну с видеомикшера на камеру. ATEM Camera Converter оснащен встроенной батареей, имеет микрофонные входы, поддерживает двустороннюю связь и индикацию состояния.

ATEM Studio Converter и ATEM Camera Converter
Трансляция из центра событий по оптоволоконному кабелю

ATEM Camera Converter и ATEM Studio Converter позволяют размещать эфирные камеры на большом удалении от видеомикшера. ATEM Camera Converter отличается исключительно прочным корпусом и представляет собой оптоволоконный преобразователь, который поддерживает двустороннюю связь и индикацию состояния, имеет микрофонные входы и оснащен встроенной емкой батареей. Используя доступные оптоволоконные кабели, с его помощью можно без потери качества передавать изображение в обоих направлениях вместе со звуком и служебными сигналами на расстояние до 45 км!

Подключение камер прямого эфира
Идеальное решение для освещения событий в реальном времени
Конвертеры ATEM будут незаменимы для показа живых концертов и спортивных мероприятий, когда камеры размещают в удаленных местах на большом расстоянии от эфирного видеомикшера. Для взаимодействия между операторами и режиссером к каждому ATEM Studio Converter можно подключить до четырех ATEM Camera Converter, чтобы передавать сигналы двусторонней связи по каналам 15 и 16 SDI-оптоволоконного соединения.

Конвертеры ATEM
Решение для эфирного вещания

В линейке конвертеров ATEM есть две модели, которые предназначены для установки на противоположных концах конфигурации. ATEM Camera Converter преобразует изображение SDI- или HDMI-камеры для передачи по оптоволоконному кабелю вместе со звуком из внешнего источника и сигналами двусторонней связи. Его корпус из полированного алюминия отличается малым весом и прочностью, а встроенная батарея обеспечивает длительную работу в мобильных условиях. ATEM Studio Converter допускает размещение в стойке и имеет четыре двунаправленных оптических интерфейса, позволяющих подключать несколько устройств для преобразования оптического сигнала в SDI и вывода звука на XLR‑разъемы.

Оптоволоконное соединение
Передача сигнала на расстояние до 45 км
Для подключения конвертеров ATEM используются стандартные одномодовые кабели с разъемами LC, позволяющие в разы увеличить протяженность тракта по сравнению с традиционными медными кабелями. Оптоволокно доступно по цене и поэтому широко применяется при создании компьютерных сетей. ATEM Camera Converter и ATEM Studio Converter соответствуют спецификациям SMPTE для оптоволоконного соединения с длиной волны 1310 нм, что дает возможность передавать сигнал на расстояние до 45 км!

Двусторонняя связь

В динамичных условиях прямого эфира крайне важно синхронизировать действия режиссера и операторов камер. ATEM Camera Converter и ATEM Studio Converter позволяют встраивать звук в SDI-поток и передавать сигналы двусторонней связи на редко используемых каналах 15 и 16. ATEM Camera Converter допускает подключение обычных наушников для ПК и iPhone, а ATEM Studio Converter — самой разной профессиональной гарнитуры. Модель ATEM Studio Converter также оснащена встроенным микрофонным входом и динамиком, давая возможность работать без наушников.

Индикация

Чтобы оператор случайно не изменил ракурс во время трансляции на многомиллионную аудиторию, он должен знать, когда его материал идет в эфир. ATEM Camera Converter и ATEM Studio Converter поддерживают индикацию состояния при подключении к программному SDI-выходу видеомикшеров ATEM. Когда камера передает изображение в эфир, на ATEM Camera Converter загорается красный светодиод, а выводимые SDI- и HDMI-сигналы содержат красную рамку.

Эргономичный дизайн
Цельный корпус из алюминия

ATEM Camera Converter имеет цельный корпус из алюминия, рассчитанный на ежедневную эксплуатацию в условиях прямого эфира. Если использовать зажим для крепления к ремню, управлять камерой будет легко даже при подключенной гарнитуре. Передняя панель ATEM Studio Converter также выполнена из алюминия и отличается исключительной прочностью, имеет разъемы для микрофона и наушников, кнопки для включения двусторонней связи, встроенный динамик и возможность регулировки громкости. Все видео- и аудиоинтерфейсы находятся на задней панели, а интегрированный блок питания обеспечивает работу с диапазоном напряжения 110‑240 В.

Высококачественные разъемы
Использование профессиональных и бытовых камер

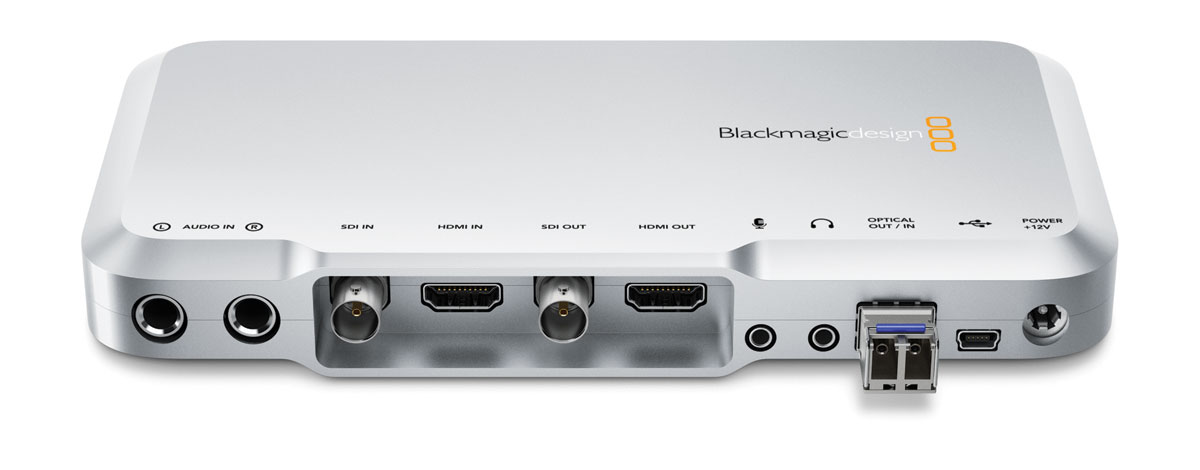

ATEM Camera Converter оснащен SDI- и HDMI-входами для подключения профессиональной и бытовой съемочной техники. Чтобы выполнять наложение дополнительной звуковой дорожки с помощью микрофона или на линейном уровне, предусмотрены два стереоразъема диаметром 1/4 дюйма. На ATEM Studio Converter есть четыре двунаправленных интерфейса для преобразования сигнала каждой камеры между оптоволокном и SDI с выводом балансного аналогового звука на XLR. Эта модель имеет сквозной программный SDI-вход, а также AES/EBU-разъемы для микрофона и наушников, если нужно создать замкнутую конфигурацию из нескольких конвертеров.

Удобное программное управление
Возможность регулярного обновления
Утилита Converter Utility, совместимая с операционными системами Mac OS X и Windows, позволяет быстро настраивать опции преобразования, в том числе присваивать номера камерам и регулировать уровень звука. С ее помощью можно обновлять прошивку конвертеров ATEM через порт USB, добавляя поддержку последних функций и недавно появившихся форматов видео.



Дизайн
Продуманный дизайн
Видео, двусторонняя связь и индикаторы Tally
ATEM Camera Converter и ATEM Studio Converter предназначены для использования с оборудованием прямого вещания. Они дают возможность соединять камеры и эфирные видеомикшеры, даже если те находятся на большом расстоянии друг от друга. Каждый конвертер поддерживает передачу не только изображения, но и звука, сигналов двусторонней связи и индикации состояния. ATEM Camera Converter имеет встроенную батарею, что позволяет устанавливать камеры в удаленных местах. Модель ATEM Studio Converter допускает размещение в стойке и имеет все необходимые интерфейсы в одном корпусе.

Прочная металлическая конструкция
Легкий корпус из долговечного материала

Благодаря корпусу из алюминия ATEM Camera Converter имеет малый вес и отличается исключительной прочностью, при этом все разъемы утоплены внутрь для дополнительной защиты. Резиновые вставки в основании предотвращают скольжение при установке устройства на столе, а специальный зажим позволяет крепить его к ремню оператора. Передняя панель ATEM Studio Converter также выполнена из алюминия и содержит кнопки для включения двусторонней связи, разъемы для микрофона и гарнитуры. Также предусмотрены встроенный динамик и регулировка громкости, что дает возможность менять параметры связи в аппаратной комнате.

Решение для эфирного вещания
Встроенная батарея высокой емкости
Для соединения ATEM Camera Converter и ATEM Studio Converter используют одномодовый оптоволоконный кабель, длина которого может достигать 45 км. ATEM Camera Converter предназначен для работы в мобильных условиях и снабжен интегрированной батареей, а также имеет все необходимые разъемы для видео, аудио и двусторонней связи. ATEM Studio Converter допускает размещение в стойке с оборудованием и снабжен четырьмя отдельными оптическими интерфейсами. Конвертеры выполняют преобразование между оптоволокном и SDI, обеспечивая передачу программного изображения, сигналов состояния и двусторонней связи с видеомикшера на каждую подключенную камеру.

Эргономичные органы управления
Контроль настроек и двусторонней связи с передней панели
Все органы управления ATEM Camera Converter сосредоточены на одной стороне корпуса. Светодиодные индикаторы показывают уровень заряда батареи, наличие оптического и видеосигналов. Чтобы выключить конвертер, кнопку питания нужно удерживать нажатой в течение двух секунд. ATEM Studio Converter имеет кнопки с подсветкой, предназначенные для двусторонней связи с операторами камер. При нажатии одной из них нужный канал связи будет оставаться открытым.

Емкая аккумуляторная батарея
Три часа автономной работы
Модель ATEM Camera Converter предназначена для использования с удаленными камерами, поэтому она оснащена встроенной батареей, рассчитанной на работу в течение более трех часов. Если съемка занимает больше времени, можно дополнительно использовать внешние источники питания с подключением через вход 12‑31 В.

Высококачественные разъемы
Надежная защита SDI- и HDMI-разъемов от повреждения



ATEM Camera Converter поддерживает работу с SDI- и HDMI-техникой. Если внешние аудиоисточники не используются, в сигнал будет встроен звук, поступающий с микрофона камеры. Предусмотрены разъемы для подключения микрофонов и профессиональных наушников с функцией шумопонижения, а также iPhone-совместимой гарнитуры. ATEM Studio Converter имеет четыре двунаправленных оптических интерфейса, каждый из которых выполняет преобразование в SDI-сигнал и выводит аналоговое аудио на соответствующие выходы. Звук двусторонней связи и программное изображение поступают на камеру вместе с командами Tally, а во время передачи материала в эфир на конвертере загорается светодиодный индикатор.
