ATEM Camera Control Panel панель управления Blackmagic   

артикул: SWPANELCCU4

Оригинальная панель управления ATEM Camera Control Panel Blackmagic

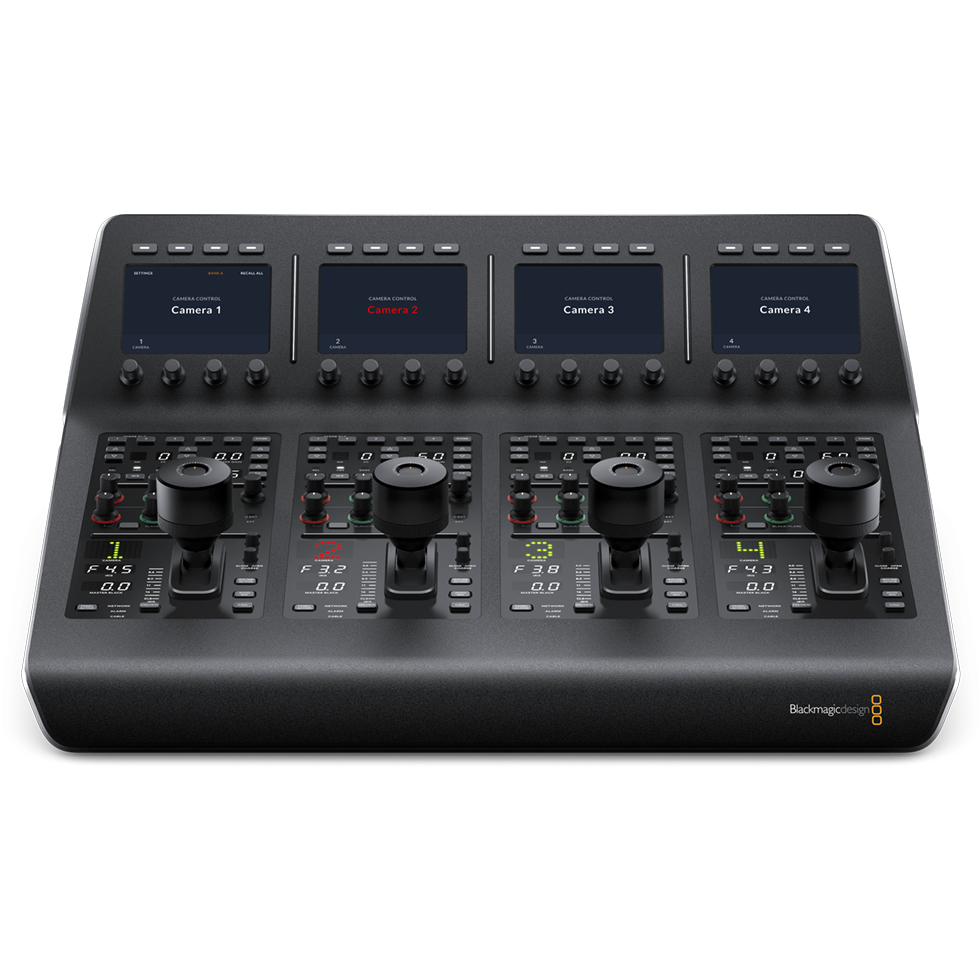

ATEM Camera Control Panel — новая компактная консоль, которая обеспечивает контроль до четырех камер URSA Broadcast, URSA Mini, Blackmagic Studio или Blackmagic Micro Studio в удаленном режиме. Она позволяет одному человеку менять целый ряд важных при вещании настроек и параметров, включая уровень черного, чувствительность, баланс цвета и выдержку затвора. Это дает возможность другим членам съемочной группы сосредоточить свое внимание на кадрировании и построении композиции. В отличие от традиционных блоков CCU, панель имеет малый форм-фактор, поэтому ее легко перенести в нужное место и установить на столе или выдвижной полке. Так как все органы управления сгруппированы по логическому признаку, с ними удобно работать не только опытному, но и начинающему режиссеру эфира. Еще одно преимущество — совместимость со всеми видеомикшерами ATEM!

Контроль четырех камер
Управление комплексной системой одним человеком
При использовании нескольких единиц съемочной техники важно правильно настроить всю систему, чтобы получить единообразный видеоряд независимо от ракурса. ATEM Camera Control Panel позволяет контролировать четыре камеры с одного аппаратного пульта. Каждый блок устройства имеет ЖК-дисплей с кнопками и поворотными ручками, а также полный набор других органов управления для работы в условиях профессионального производства контента.

Параметры сцены для настройки камеры



Панель позволяет сохранять и загружать параметры сцены, что дает возможность быстро корректировать настройки камеры при изменении условий освещения. Дополнительно предусмотрены органы управления чувствительностью, балансом белого и выдержкой затвора.

W/B Быстрая настройка баланса белого.	Загрузка сцен Сохранение и использование параметров сцены.
Master Gain Усиление светочувствительности сенсора при слабом освещении или для большей глубины резкости.	Shutter Настройка выдержки
Bars Вывод цветных полос для определенной камеры.

Чувствительность и уровень черного
В центре панели находятся органы управления параметрами RGB, которые позволяют менять уровни черного и белого для устранения нежелательных оттенков.

White
Индивидуальная настройка параметров RGB для уровня белого.

Black
Индивидуальная настройка параметров RGB для уровня черного.

Управление оптикой и диафрагмой

В нижней части панели находится светодиодный индикатор, показывающий номер камеры и ее состояние, а джойстик служит для точной настройки диафрагмы и уровня черного. Здесь же расположены кнопки двусторонней связи и блокировки устройства, а также отображаются параметры локальной сети, питания и кабельного соединения.

Iris Джойстик для настройки диафрагмы (при движении по вертикали), уровня черного (при повороте) и выбора просматриваемого сигнала (при нажатии).	Coarse Позволяет ограничить диапазон диафрагмы при изменении настройки с помощью джойстика.
Iris и Master Black Блокировка настройки диафрагмы и уровня черного с помощью джойстика позволяет предотвратить случайное изменение параметров.	Master Black Управление уровнем черного без изменения контрастности.
Panel Active Блокировка панели от случайного изменения настроек.	Индикаторы состояния Параметры сетевого соединения (NETWORK), сигнализация (ALARM) и целостность кабеля (CABLE).
Preview Эту кнопку можно использовать вместо джойстика для вывода сигнала на дисплей через дополнительный выход.	Camera Точечный светодиодный дисплей с номером камеры и цветовым обозначением ее состояния (предварительный просмотр или эфир).
Call Кнопка вызова для связи с оператором.

White

Индивидуальная настройка параметров RGB для уровня белого.

Black

Индивидуальная настройка параметров RGB для уровня черного

Управление оптикой и диафрагмой



В нижней части панели находится светодиодный индикатор, показывающий номер камеры и ее состояние, а джойстик служит для точной настройки диафрагмы и уровня черного. Здесь же расположены кнопки двусторонней связи и блокировки устройства, а также отображаются параметры локальной сети, питания и кабельного соединения.

Создание контента в реальном времени
Совместимость с видеомикшерами АТЕМ

ATEM Camera Control Panel имеет порт Ethernet для прямого подключения к эфирному видеомикшеру АТЕМ или аппаратному пульту управления АТЕМ. Это позволяет создать единую конфигурацию оборудования на основе АТЕМ, которая может включать модель ATEM 4 M/E Broadcast Studio 4K и консоль ATEM 1 M/E Advanced Panel.

Простой и быстрый контроль
Традиционный блок CCU для ускорения работы
ATEM Camera Control Panel имеет традиционные для блока CCU органы управления, что делает работу быстрой и удобной. При выборе той или иной камеры ее номер загорается красным, когда сигнал поступает в эфир. Перемещением джойстика по вертикали устанавливают диафрагму, поворотом — уровень черного, а нажатие позволяет вести мониторинг изображения, которое в данный момент выводится через дополнительный выход видеомикшера, и быстро переходить между источниками для проверки цвета. Благодаря такой настройке нужные параметры можно изменить практически моментально!
