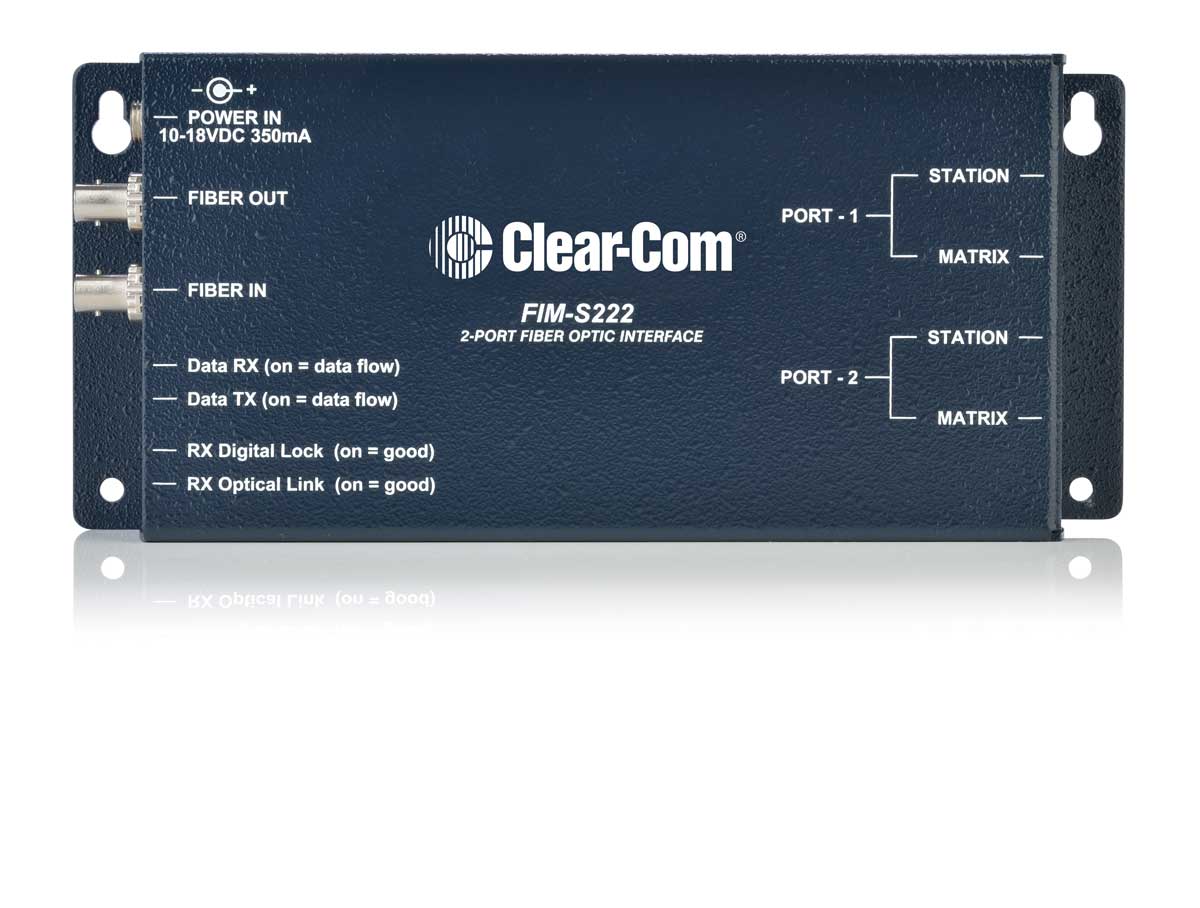

Оригинальный оптический интерфейс FIM-S222 Clear-Com.

Оптоволоконный интерфейс FIM-S222 позволяет удаленно подключать одну или две цифровые матричные пользовательские панели внутренней, интерфейсные модули или 4-проводные источники к системам внутренней связи Eclipse, Eclipse HX и Matrix +3 по оптоволокну. Для каждого оптоволоконного канала требуется пара интерфейсов FIM-S222; один на матричной раме, а другой на панели пользователя матрицы.

Основные особенности:

Для использования с цифровыми матричными системами Eclipse HX
Интерфейсы с одной или двумя цифровыми матричными панелями
Высокозащищенные соединения
24-битный цифровой ДЕМУЛЬТИПЛЕКСОР
Частота дискретизации звука 48 кГц
Отправляет и принимает RS-422 контрольные данные
Плоская частотная характеристика до 20 кГц, S/N >80 дБ
Дальность действия до 20 км (12 миль) с использованием оптоволокна в одиночном режиме
До 5 км (3 мили) с использованием многорежимного волокна
Работает в сложных условиях окружающей среды
Разъемы RJ45 для прямого подключения к матричным панелям, рамам и интерфейсам
Может использоваться для расширения любого 4-проводного аудиосигнала линейного уровня / сигнала RS-422
Может использоваться с более ранним FILM-102D, но для воспроизведения звука потребуется усиление в 5 дБ.
Может использоваться с волоконными картами FILM-1222

Технические характеристики

Аудио
Способ передачи:	Цифровой, TDM, 24-битный, 48 тыс. отсчетов в секунду
Входное сопротивление:	600 Ом, сбалансированное
Выходное сопротивление:	30 Ом, сбалансированное
Максимальный Входной уровень (600 Ом):	+18 дБм (пиковый)
Максимальный выходной уровень (от 30 Ом):	+18 дБм до 600 Ом
Частотная характеристика (@0 дБм от 50 Гц до 15 кГц):	±0,2 дБ
Общее гармоническое искажение + Шум:	от 20 Гц до 20 кГц при +8 дБм, <0,2% при 1 кГц при +18 дБм, <0,007%
CMRR (коэффициент ослабления синфазного напряжения):	±55 дБ при 1 кГц
Соотношение сигнал/шум:	невзвешенный, 20 Гц – 20 кГц, соответствует уровню клипа +18 дБм, >80 дБ
Скорость передачи сводных цифровых данных:	147,456 Мбайт
Данные о запасах электрооптической системы
Рабочая длина волны:	1300nm
TX-выход в кабель:	от -8 до -15 дБм
Чувствительность RX:	≤31 дБм
Операционный запас в одиночном режиме:	19 дБм
Многорежимный операционный запас:	12 дБм
Передача матричных данных (Цифровые данные от кадра к панели) Скорость передачи
RS-422, сбалансированные уровни TTL:	от 0 до 150 Кбит/сек
Колебание:	1,12 мс
Соединение
Разъемы:	RJ-45, коаксиальный
Оптические разъемы:	ST-тип
Разъем питания:	Круглый 2,5 мм
Источник питания
Диапазон входного напряжения:	9-18 В постоянного тока
Потребляемая мощность:	@13.8V per end, all channels at full level; <5 watts
A/C адаптер:	входит в комплект поставки
Температура
Рабочая температура:	-40° – +149°F (-40° – +65°C)
Влажность:	0-95%, без конденсации
Размеры	7,1 x 3,3 x 1,1 дюйма (ШхВхГ)
Вес	0,5 фунта (0,23 кг)
