Web Presenter 4K видеоконвертер Blackmagic            артикул: BDLKWEBPTR4K

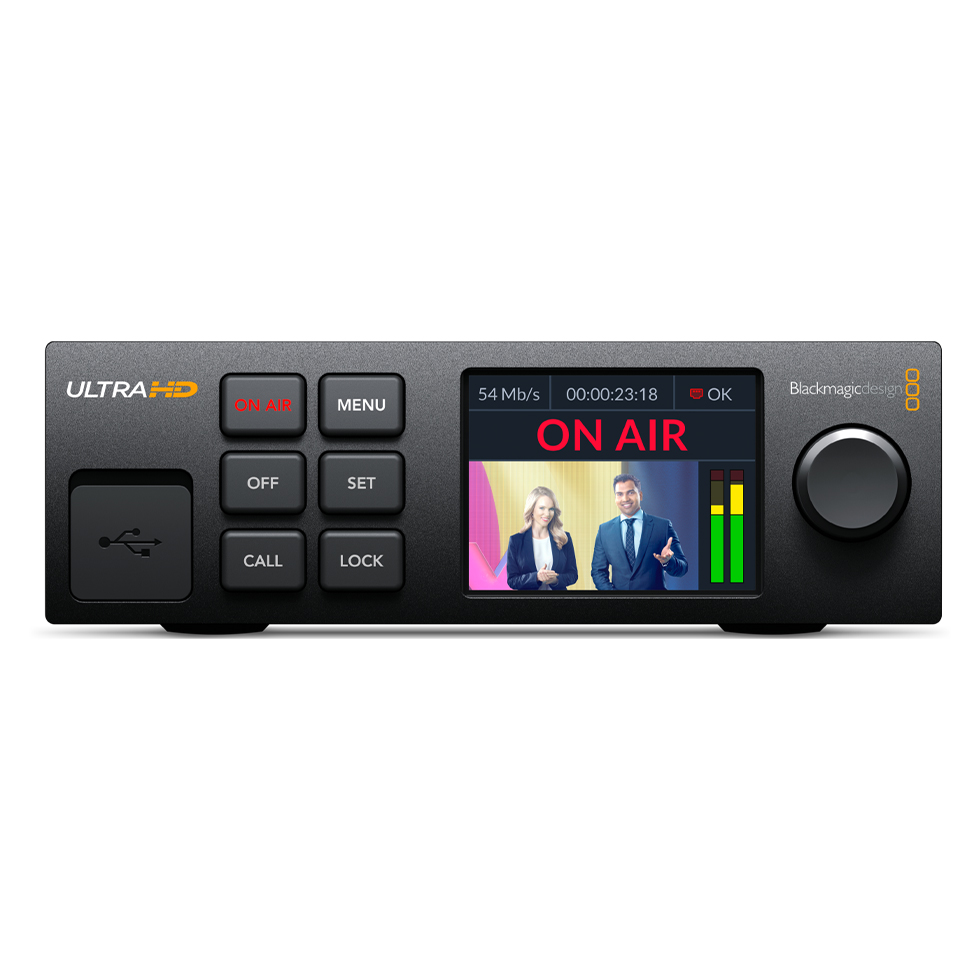

Оригинальный видеоконвертер Blackmagic Web Presenter 4K

Blackmagic Web Presenter 4K представляет собой законченное решение для стриминга в HD и Ultra HD, чья аппаратная начинка профессионального уровня обеспечивает трансляцию контента в форматах вплоть до 2160p/60 на YouTube, Facebook и Twitter. Сигнал можно выводить не только по стандарту Ethernet, но и через 5G- или 4G-телефон в качестве мобильной точки доступа. Устройство оснащено разъемами USB, которые позволяют подключать компьютер и использовать любые приложения для обработки видео. Кроме того, предусмотрен выход для контроля изображения, индикаторов звука и графиков.

Потоковая трансляция на YouTube, Facebook и других сервисах
Blackmagic Web Presenter поддерживает работу с наиболее популярными сервисами стриминга, а аппаратная начинка устройства обеспечивает передачу сигнала с профессиональным вещательным качеством без пропуска кадров. Чтобы приступить к трансляции материала, достаточно иметь подключение к Интернету. Настройку выполняют с помощью специальной утилиты, совместимой с операционными системами Mac и Windows. Она позволяет выбрать платформу и указать ключ, а для соединения с компьютером используют порт USB или Ethernet. Дополнительно предусмотрена возможность ручного обновления XML-файла, когда требуется изменить отдельные параметры или добавить сайт.

YouTube является ведущей платформой для стриминга. После создания своего канала одно или несколько устройств Blackmagic Web Presenter можно подключить к первичному и вторичному серверам YouTube для бесперебойной трансляции контента на мировую аудиторию.

Сеть Twitter позволяет вести стриминг для глобальной аудитории. Blackmagic Web Presenter может стать источником входящего потокового сигнала, который транслируется через Twitter, а ссылку на него легко разослать как простое сообщение.

Facebook позволяет пригласить на трансляцию других людей, будь то друзья или коллеги. После начала стриминга число зрителей может существенно увеличиться, если они будут рекомендовать ваш материал к просмотру в своих профилях.

С ежедневной зрительской аудиторией свыше 10 млн человек канал Twitch стал ведущей платформой для показа видеоигр и общения геймеров. Blackmagic Web Presenter позволяет провести трансляцию материала в превосходном качестве для друзей и фанатов в любой точке земного шара.

Оптимизация потоковой трансляции
Blackmagic Web Presenter — законченное решение, которое имеет мощную аппаратную начинку, программное обеспечение для соединения с платформами стриминга и сетевые разъемы. Благодаря такому функционалу отпадает необходимость в дорогом компьютере или комплексном программном приложении. Чтобы приступить к работе, достаточно подключить источник SDI-сигнала, например эфирный микшер или камеру, а затем получить доступ к Интернету через встроенный порт Ethernet или с помощью мобильного телефона. Настройки для самых популярных сервисов установлены заранее, поэтому нужно только ввести ключ трансляции и нажать кнопку ON AIR. Кроме того, можно одновременно использовать выход USB для передачи изображения на ПК в другое ПО.

Подключение к Интернету с помощью 5G- или 4G-телефона
При стриминге из удаленной точки или для создания резервной линии в дополнение к основному Ethernet-каналу можно использовать 5G- или 4G-смартфон на платформе Apple или Android. Его подключают через разъем USB на передней или задней панели, а обнаружение устройства выполняется автоматически. В этом случае сигнал будет передаваться через мобильную сеть. Кроме того, предусмотрена установка приоритета для доступа в Интернет первым или вторым способом. Такой функционал делает Blackmagic Web Presenter идеальным решением для трансляции из любого места.

Выход USB для использования приложений стриминга
Чтобы обеспечить расширенную совместимость с другими устройствами, Blackmagic Web Presenter оснащается двумя портами USB, через которые можно подключить компьютер с приложением для стриминга. В этом случае сигнал будет распознаваться как изображение, поступающее с простой веб-камеры, что позволяет вести трансляцию материала из SDI-источника в полном разрешении 1080 HD с подлинно вещательным качеством. Предусмотрена поддержка таких программ, как Skype и Zoom, Microsoft Teams, Open Broadcaster и XSplit Broadcaster.

Встроенные инструменты технического мониторинга
Как и традиционные передатчики на телестанциях, серверы потоковой трансляции являются критически важными компонентами инфраструктуры. По этой причине на Blackmagic Web Presenter предусмотрен специальный выход для обширного мониторинга технических параметров в полном разрешении 1080 HD. С его помощью на SDI-дисплей или HDMI-телевизор можно выводить само изображение, точные индикаторы звука, графики скорости потока и состояния кэша, а также полную картину настроек и подробную информацию об SDI-сигнале.

Web Presenter Utility в комплекте
В комплект поставки входит совместимая с платформами Mac и Windows утилита, которая позволяет управлять одним или несколькими устройствами Blackmagic Web Presenter, обновлять прошивку, а с помощью меню и элементов управления — устанавливать настройки и быстро начинать потоковую трансляцию. Для соединения с компьютером есть разъем USB на передней панели и порт Ethernet, причем во втором случае появляется возможность задавать параметры в удаленном режиме. При локальной работе для этого служит фронтальный ЖК-дисплей. Кроме того, предусмотрено добавление дополнительных сервисов для конвертера ATEM Streaming Bridge.

Интерфейс 12G-SDI с поддержкой 720 HD, 1080 HD и Ultra HD
Blackmagic Web Presenter имеет интерфейс 12G-SDI с поддержкой всех разновидностей HD- и Ultra HD-форматов вплоть до 2160p/60, а также сквозной выход 12G-SDI для объединения в цепь нескольких устройств при стриминге на разных платформах. Входящий SDI-сигнал в HD- или Ultra HD-разрешении обрабатывается с помощью алгоритмов Teranex, что позволяет путем конверсии получать исключительно четкое изображение высокого качества (1080p HD) с низкой скоростью потока. Затем оно кодируется аппаратным способом в H.264 для потоковой трансляции и передается на компьютер при использовании USB-разъемов WEBCAM. Благодаря этому можно подключать любой HD- или Ultra HD-источник.

Дублирование для непрерывной трансляции
При организации вещания на профессиональном уровне требуется дублирование, и Blackmagic Web Presenter имеет функции, гарантирующие непрерывность трансляции. Решение позволяет подключаться к Интернету двумя способами: через встроенный порт Ethernet либо с помощью 5G- или 4G-смартфона в качестве беспроводной точки доступа. В случае отказа одного канала будет автоматически задействован другой. При необходимости предусмотрено использование пары устройств для стриминга на первичный и вторичный серверы YouTube. Кроме того, есть силовые разъемы под источники питания переменного и постоянного тока, а управлять работой можно не только посредством кнопок с передней панели, но и из программной утилиты.

Канал связи в комбинации с ATEM Streaming Bridge
Хотя Blackmagic Web Presenter предназначается в первую очередь для потоковой трансляции на различных платформах, устройство можно использовать как индивидуальный SDI-канал связи между студиями. ATEM Streaming Bridge представляет собой конвертер, который способен принимать поступающий с Blackmagic Web Presenter поток H.264 и выполнять обратное преобразование для вывода видео через SDI-интерфейс. Декодирование изображения H.264 на аппаратном уровне позволяет передавать стриминговый сигнал в удаленные места сети Ethernet, а при подключении к Интернету — и в любую точку земного шара.

Компактный корпус на 1/3 места в стойке
Blackmagic Web Presenter имеет такой же компактный форм-фактор, как конвертеры Teranex Mini. Для питания от сети есть встроенный блок, а для подключения резервного источника или батареи — 4-контактный разъем 12 В постоянного тока. Благодаря ширине менее 140 мм на одном месте в стойке можно установить три таких устройства, чтобы одновременно вести стриминг на разных платформах. При необходимости в конфигурацию оборудования легко добавить видеомикшер, например ATEM Television Studio HD. В этом случае для двух решений хватит пространства 1 RU. На передней панели предусмотрен разъем USB для соединения с компьютером, что позволяет быстро менять настройки.

Рабочий процесс
Решение для онлайн-трансляций
Blackmagic Web Presenter обеспечивает передачу видео непосредственно на сайты и онлайн-платформы в разрешении 1080 HD. За счет использования съемочной техники и эфирных микшеров профессионального класса с интерфейсом 12G-SDI это устройство позволяет создавать гораздо более качественный материал, причем с ним так же просто работать, как с традиционной веб-камерой. Для поступающего на вход 12G-SDI изображения автоматически выполняется понижающая конверсия в 1080p HD, что дает возможность получать сигнал с низкой скоростью потока.

Трансляция деловых встреч и учебных курсов
Skype является одним из самых популярных приложений для обмена сообщениями, групповых звонков и видеоконференций. Вместе с Blackmagic Web Presenter для этого можно использовать профессиональные SDI-камеры и эфирные микшеры, что позволяет улучшить качество создаваемого материала. Чтобы приступить к работе, достаточно подключить компьютер через порт USB. Если ПК или игровую консоль соединить с Micro Converter HDMI to SDI 3G, легко провести целую презентацию программного продукта!

Концерты и выступления в онлайн-режиме
Blackmagic Web Presenter позволяет транслировать школьные постановки и концерты через такие онлайн-платформы, как Facebook Live и YouTube Live. Благодаря этому родители и члены семьи, которые не могут лично присутствовать на мероприятии, все равно увидят выступление своих детей. Для этого потребуются только камера, интернет-соединение через мобильный телефон и Blackmagic Web Presenter. Настройка подобной конфигурации не займет времени, поэтому его хватит и на то, чтобы самому посмотреть программу. Для тиражирования копий создаваемого материала достаточно подключить решение Blackmagic Duplicator 4K.

Современные технологии в образовании
Blackmagic Web Presenter позволяет по-новому организовать учебный процесс. Для персональных занятий с учеником в удаленном режиме можно использовать приложение Skype, а для групповых лекций — сервисы Facebook Live и YouTube Live. После установки камеры в аудитории останется только подключить решение Blackmagic Web Presenter к компьютеру и запустить интерактивную трансляцию!

Мониторинг
Точные инструменты
Web Presenter дает возможность легко отслеживать технические показатели для своевременного обнаружения нарушений в SDI-потоке. Выход для мониторинга позволяет выводить на дисплей входящий видеосигнал, громкость звука, состояние эфира и скорость передачи данных, а также степень заполнения кэш-памяти и служебную информацию. Динамически меняющиеся графики отображают появляющиеся тренды в виде кривой, а для контроля уровня аудио есть специальные индикаторы со шкалой VU или PPM. Предусмотрена совместимость с экранами разного разрешения, в том числе 1080 HD, причем их подключение допускается как через разъем SDI, так и HDMI. Это означает, что для просмотра программы подойдет обычный HDMI‑телевизор.

Состояние стриминга
Во время стриминга в верхней части дисплея крупными буквами будет показано "ON AIR". Когда устройство Web Presenter находится в режиме ожидания и готово к трансляции, на экране отображается "OFF". Как только начинается передача потока, на монитор выводится красная надпись "ON AIR", а также включается отсчет продолжительности вещания в секундах, минутах, часах и днях. При подсоединении смартфона к USB-порту в углу появляется синий значок телефона, который становится красным при выходе в эфир.

	Платформа Данный индикатор показывает стриминговый сервис, используемый в данный момент. Потоковую трансляцию можно вести на разных платформах, в том числе YouTube, Facebook и Twitter. В случае применения конвертера ATEM Streaming Bridge будет отображаться иное имя.
	Сервер Здесь показана информация о сервере, к которому подключено устройство Web Presenter. Если, к примеру, стриминг ведется на платформе YouTube в США, данный индикатор будет отображать имя компьютера, получающего сигнал от модели Web Presenter.
	Ключ Для ведения потоковой трансляции на соответствующем канале стриминговая платформа предоставляет уникальный пароль. Чтобы не допустить его использования другими, в данном поле показаны только первые 10 цифр кода.
	Формат Здесь во время потоковой трансляции отображается формат видео. Если запись ведется в Ultra HD, Web Presenter может обеспечивать понижающую конверсию и выполнять стриминг в 1080 HD. Модель Web Presenter 4K позволяет выбирать HD или Ultra HD в зависимости от пропускной способности сети.
	Качество Для ведения потоковой трансляции устройство позволяет выбирать разные настройки качества, которые обычно зависят от скорости интернет-связи. Доступны три значения, рекомендуемые стриминговыми платформами, и еще три более высоких параметра при использовании рекордера HyperDeck.

Формат на входе Здесь показан формат поступающего SDI-сигнала, который может отличаться от формата стриминга. Модели Web Presenter поддерживают входящие потоки даже в качестве 2160p/60, но при трансляции в HD могут выполнять понижающую конверсию.	Стандарт цвета Отображает цветовое пространство видео, поступающего через SDI-вход. Web Presenter поддерживает стандарты Rec.601, Rec.709 и Rec.2020.
Служебные SDI-данные Показывает наличие дополнительной информации в видеосигнале, поступающем через SDI-вход. Она включает в себя встроенное аудио, тайм-код и скрытые субтитры, поэтому такой индикатор должно иметь любое современное оборудование с SDI-интерфейсом.	Тайм-код SDI-техника зачастую способна передавать не только видео- и аудиосигнал, но и встроенный тайм-код. Это позволяет синхронизировать запись материала с помощью рекордеров. Данный индикатор будет показывать отсчет времени.
Скрытые субтитры Web Presenter может распознавать целый ряд форматов. Если на SDI-вход поступает видеосигнал со скрытыми субтитрами стандарта CEA-608 или CEA-708, в данном поле появится соответствующее обозначение.	CRC для SMPTE 292 SDI-интерфейс позволяет выполнять проверку на наличие нарушений в видеосигнале (по стандарту SMPTE 292), которые трудно увидеть невооруженным глазом. Если расчетные и встроенные контрольные данные не совпадают, индикатор будет сообщать об ошибке.
Биты яркости Данное поле отображает состояние битов канала Y. Символ Х обозначает постоянно меняющийся бит, L — зависший низкий бит, а H — зависший высокий. Чтобы облегчить понимание, из кода удалено смещение SDI. Если два правых бита показаны буквой L, значит видео является 8-битным.	Биты цветности Данное поле отображает состояние битов канала CbCr. Символ Х обозначает постоянно меняющийся бит, L — зависший низкий бит, а H — зависший высокий. Чтобы облегчить понимание, из кода удалено смещение SDI. Если два правых бита показаны буквой L, значит видео является 8‑битным.

Состояние аудиовхода
Во время стриминга из входящего SDI-сигнала извлекается аудиодорожка, и состояние каналов, в том числе их количество и разрядность (16, 20 или 24 бит), выводится на дисплей. В верхней части этого окна находится волновая диаграмма звука, которая показывает данные за последние шесть секунд потоковой трансляции. Они постоянно обновляются и перемещаются справа налево. Немного ниже приведена подробная техническая информация о поступающей фонограмме.

Частота дискретизации Показывает частоту дискретизации звука, встроенного в SDI-сигнал. Обычно она составляет 48 кГц.	Коррекция Указывает, применяется ли данная опция к исходному сигналу. На некоторых конвертерах требуется выключать коррекцию вручную, поэтому важно знать, была ли эта функция активирована при первоначальном преобразовании сигнала из аналогового в цифровой.
Фиксация источника Показывает, привязана ли частота исходного звука ко внешнему опорному сигналу.	Длина слова Отображает битовую глубину звука, встроенного в SDI-сигнал. Поскольку данный показатель извлекается из информации о каналах, он может быть более низким, чем указано. Истинное значение легко определить по параметру состояния битов.
Происхождение Данный параметр состоит из четырех знаков. Он поступает от передающего источника, но довольно часто это поле остается пустым.	Время суток Здесь отображается независимый тайм-код. Он отличается от данных, сохраняемых для видео по стандарту RP-188, поскольку используется для встраиваемого аудиосигнала, а для вывода на экран извлекается из состояния каналов.
Аудиобиты Показывает состояние битов в звуковых сэмплах входящего SDI-сигнала. Если аудиоканал является 16-, 20- или 24-битным, это будет подтверждено данным индикатором. В наборе VUCP буква V обозначает достоверность отсчета, U — данные пользователя, С — статус канала, а P — четность.	Счетчик данных Этот индикатор является простым счетчиком звуковых сэмплов, который работает постоянно. Поскольку в аудиотехнике он используется редко, данное поле может быть пустым.
CRC для канала От источника звука могут поступать данные проверки, которая позволяет обнаруживать ошибки в получаемом аудиосигнале. По отображаемому статусу легко определить, соответствуют ли характеристики поступающего материала встроенным значениям CRC.	Дополнительные биты Данный индикатор показывает, используются ли дополнительные биты в основном аудиоканале. С их помощью можно увеличить на четыре бита разрядность или создать отдельный низкокачественный канал. В SDI-сигнале дополнительные биты присутствуют.
Звуковые каналы 1‑32 Этот индикатор отображает количество встроенных в SDI-сигнал аудиоканалов, каждый из которых обозначен отдельным знаком. Буква P показывает наличие канала, а символ "-" говорит о том, звук отсутствует.

Графики
Графики показывают скорость потока и состояние кэша за последние 60 секунд. Индикатор работает постоянно даже при выключенном эфире, что позволяет точно измерить пропускную способность перед началом вещания. Кэш — это небольшая внутренняя память, которая постоянно записывает и воспроизводит программный контент. Она приходит на выручку в тех случаях, когда скорость стриминга становится настолько низкой, что не в состоянии обеспечить устойчивую трансляцию видео. По графику кэша можно легко отслеживать качество интернет-связи, которое зависит в основном от загруженности сети и силы беспроводного сигнала.

Видео и индикаторы звука
Большой участок дисплея используется для показа видео, а для мониторинга аудиодорожки есть точные индикаторы с несколькими сегментами и отображением по шкале VU или PPM. Если уровень слишком высокий, загораются красные сегменты. Это может привести к искажению или клиппингу звука во время потоковой трансляции. Для обеспечения качественного вещания нужно следить за тем, чтобы сигнал не выходил за обозначенные пределы.

Разъемы
Видеовход SDI
Видеовыход SDI
Скорость передачи через SDI
Видеовыход HDMI
Видеовыход HDMI
Ethernet	Порт Ethernet по стандарту 10/100/1000 BaseT для потоковой трансляции, управления с помощью приложения и обновления ПО
Стандарты и форматы
Форматы HD на входе	720p/50; 720p/59,94; 720p/60  1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60  1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30  1080i/50; 1080i/59,94; 1080i/60
Форматы Ultra HD на входе	2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60
Цветовое пространство на входе	Rec. 601, Rec. 709, Rec. 2020
3G-SDI	Автоматическое определение SMPTE (level A или B) на входе SDI
Форматы мониторинга видео при выводе через SDI и HDMI	Форматы мониторинга видео при выводе через SDI и HDMI
Форматы потокового видео	720p/25; 720p/30; 720p/50; 720p/60  1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60  2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60
Стриминг
Прямой стриминг	Web Presenter 4K позволяет вести потоковую трансляцию непосредственно через порт Ethernet по протоколу RTMP
Скрытые субтитры	Web Presenter 4K поддерживает встраивание в RTMP-поток скрытых субтитров по стандартам CEA-608 и CEA-708
Управление
Панель управления	Встроенная панель управления с цветным дисплеем 2,2 дюйма для вывода видео, индикации звука и состояния
Управление устройствами	Через переднюю панель, порт USB-С или Ethernet
Совместимые платформы и приложения	YouTube Live, Facebook Live, Twitter, Twitch, Skype, Open Broadcaster и Wowza Streaming Engine
Питание
Питание	Встроенный блок 100-240 В переменного тока
Вход 12 В постоянного тока	4‑контактный разъем XLR +12 В переменного тока
Потребляемая мощность	25 Вт
Физические размеры
