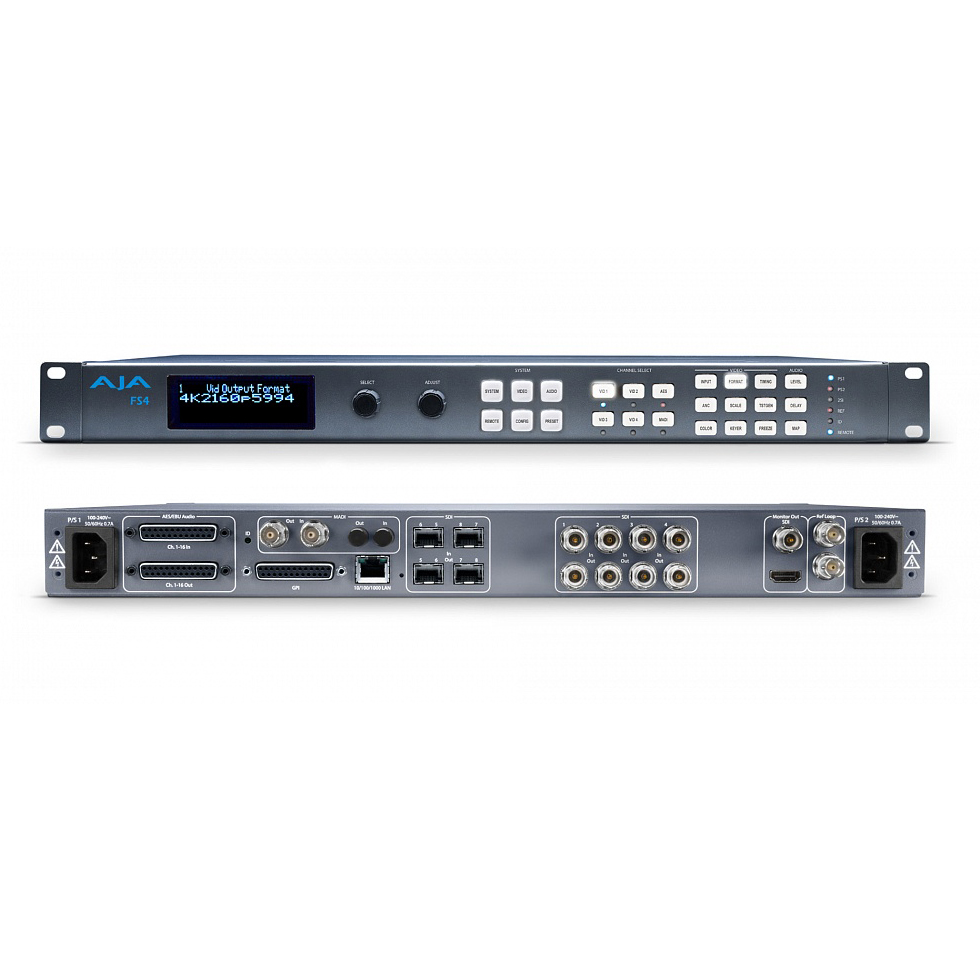

FS4 синхронизатор AJA
артикул: FS4-R0
Свободный остаток на складах: уточняется по запросу (или отправьте заказ с сайта)
- Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀
-
от 10 000 руб.
- Стоимость доставки по России:⠀⠀⠀⠀
-
от 350 руб.
Описание
Оригинальный синхронизатор AJA FS4
AJA FS4 представляет собой 4-канальный 2K/HD/SD или 1-канальный 4K/UltraHD кадровый синхронизатор и повышающий , понижающий , кросс-конвертер . Этот флагманский кадровый синхронизатор и конвертер при своей компактности обладает невероятной функциональной гибкостью , удовлетворяющей все потребности в преобразовании сигналов 4K/UltraHD и 2K/HD/SD. Отличаясь богатыми коммутационными возможностями , как для видео , так и для аудио , AJA FS4 может работать за четыре отдельных устройства в режиме 2K/HD/SD или же задействовать все свои процессоры и каналы для работы с сигналом 4K/UltraHD.
Одноканальный и четырехканальный режим
AJA FS4 имеет два режима работы , которые позволяют охватить все потребности в преобразовании и обработки сигнала:
- Одноканальный режим предлагает полный комплекс средств обработки 4K/UltraHD-сигнала , а также повышающую , понижающую и кросс-конверсию в/из форматов 2K , HD и SD.
- Четырёхканальный режим предоставляет четыре независимых 2K/HD/SD-канала параллельной конверсии и обработки сигнала. Благодаря компактному стоечному корпусу высотой всего 1RU вы получаете эффективное многоканальное решение трансляции сигнала с высокой плотностью размещения каналов.
Одноканальный режим
Доставка , обработка и синхронизация 4K/UltraHD-контента быстро становится новым стандартом. AJA FS4 перенесёт вас в новую эру с целым сонмом цифровых видеоинтерфейсов , включая Quad 1.5G , Dual 3G , Quad 3G через 3G-SDI и 12Gb/6Gb через опциональные модули 12G-SDI BNC и 12G-SDI LC Fiber SFP.
В одноканальном режиме AJA FS4 позволяет преобразовать HD- или SD-материал в 4K/UltraHD или в обратном направлении. При этом вы получите широчайшие возможности работы с аудиоканалами: оптоволоконный интерфейс , 3G-SDI , AES , MADI , матрица каналов 272×208 — с таким арсеналом инструментов вы сможете справиться с любой задачей.
Четырёхканальный режим
В четырёхканальном режиме AJA FS4 предоставляет потрясающую возможность параллельной конверсии и обработки 4-х независимых 2K/HD- и SD-сигналов . Инструментарий этого режима включает в себя масштабирование выделенного участка изображения ( ROI), регулировку цветности , регулировку параметров усиления , адаптивный к динамике изображения деинтерлейсинг и многое другое.
Высокая плотность расположения каналов обработки самым позитивным образом сказывается на объёме необходимого пространства , энергопотреблении и возможностях питания.
Новая концепция — новый интерфейс
Новая концепция требует нового интерфейса. Поэтому передняя панель AJA FS4 подверглась обновлению , которое упростило и ускорило доступ ко всему богатству функций и параметров — как в одноканальном , так и четырёхканальном режиме. В 4-канальном режиме загораются все четыре кнопки выбора каналов VIDx. В одноканальном режиме горит только кнопка VID1 , в то время как остальные ( VID2 — 4) выключены.
Повышающая , понижающая и кросс-конверсия
Переход на формат 4K никогда не был и не будет мгновенным процессом. Устаревшие форматы сигнала и архивные материалы нуждаются в соответствующей схеме интеграции в 4K-среду , в то время как сигнал с 4K-источников должен быть понижен до 2K/HD.
Благодаря уникальным алгоритмам преобразования видеосигнала AJA , модель FS4 поддерживает повышающую , понижающую и кросс-конверсию сигнала SD , HD или 2K , поданного на вход 12G/6G/3G-SDI , в формат 4K или UltraHD , и в обратном направлении. При этом поддерживаются форматы распределения пикселей 4K-изображения Quadrant ( Square Division) и 2SI ( Two Sample Interleave).
Мощная технология аппаратных преобразований AJA гарантирует высочайшее качество вашей продукции. Ключевые возможности конверсии включают в себя:
- Повышающую и понижающую конверсию форматов 4K , UltraHD , 2K , HD и SD;
- Преобразование кадровых форматов SD/SD;
- Кросс-конверсию форматов HD/HD ( 720p/1080i);
- Все преобразования выполняются с 10-битным разрешением отдельными аппаратными модулями.
Широкие возможности цифровой коммутации
Высокое качество вашей продукции определяет требования к коммутации видео- и аудиосигнала с соответствующей пропускной способностью интерфейсов.
AJA FS4 использует стандартное BNC-подключение , а также позволяет установить опциональные оптоволоконные модули для удобной интеграции устройства в самые различные рабочие процессы и среды. Интерфейсы SDI поддерживают самые высокоскоростные стандарты , вплоть до 12G.
AJA FS4 имеет коаксиальные и оптоволоконные* входы и выходы , поддерживающие форматы 4K/UltraHD/2K/HD/SD сигнала SDI в одноканальном режиме. В четырёхканальном режиме сигналы со входов 2K/HD/SD могут быть маршрутизированы по нескольким направлениям без необходимости во внешнем распределении сигнала.
Сквозной синхровход позволяет синхронизировать AJA FS4 с вашим студийным оборудованием , что обеспечит безупречную стабильность его работы.
Цифровой звук может извлекаться и инкапсулироваться между интерфейсами SDI , MADI и AES самыми разнообразными способами и маршрутами.
* Входы и выходы SFP являются опциями и приобретаются отдельно.
Опциональные модули 12G/6G BNC и Fiber SFP
AJA FS4 поддерживает установку опционального SFP-модуля 12G/6G-SDI HD-BNC и оптоволоконного SFP-модуля , которые расширяют возможности коммутирования SDI-сигнала и позволяют напрямую подключать к конвертеру AJA FS4 оптоволоконные кабели длиной до 10 км без необходимости в отдельном конвертере оптоволоконного стандарта в коаксиальный SDI.
Опциональные SFP-модули 12G/6G-SDI:
- HDBNC-2TX-12G: 12G/6G-SDI двухкоаксиальный трансмиттер HD-BNC
- HDBNC-2RX-12G: 12G/6G-SDI двухкоаксиальный ресивер HD-BNC
- FIBERLC-2TX-12G: 12G/6G-SDI двухволоконный одномодовый LC-трансмиттер
- FIBERLC-2RX-12G: 12G/6G-SDI двухволоконный одномодовый LC-ресивер
Поддерживаются следующие модули с одноканальными и двухканальными разъёмами:
- Модули с одноканальными разъёмами LC
- Модули с одноканальными разъёмами SC
- Модули с двухканальными разъёмами LC
Оптоволоконные опции CWDM
Оптоволоконные входы и выходы позволяют выбрать CWDM SFP-модули с необходимой длиной волны , что обеспечивает гибкое управление мультиплексированием сигналов в одноканальном оптоволоконном подключении.
Возможные CWD-опции:
- Двойной TX 1271/1291
- Двойной TX 1311/1331
- Двойной TX 1351/1371
- Двойной TX 1391/1411
- Двойной TX 1431/1451
- Двойной TX 1471/1491
- Двойной TX 1511/1531
- Двойной TX 1551/1571
- Двойной TX 1591/1611
Широкие возможности маршрутизации аудиосигнала
Популярность проектов с объемным звуком в формате 5.1 и 7.1 повышает потребность в системах управления большим количеством аудиоканалов. Стандарт MADI предоставляет простой способ управления большим количеством каналов звука по одному кабелю , что упрощает коммутацию для вещательных , передвижных студий и съёмочных бригад. AJA FS4 поддерживает ввод и вывод как по традиционному медному , так и по оптоволоконному интерфейсу MADI. Интегрированная аудиоматрица 277×208 обеспечивает полную маршрутизацию звука , поступающего с SDI-, оптоволоконных , AES- и аналоговых источников , что предоставляет колоссальные возможности работы со звуком при помощи всего одного устройства.
Конверсия субтитров
Конвертер AJA FS4 поддерживает закрытое титрование и преобразование субтитров между 2K/SD/HD- и 4K/UltraHD-форматами , включая полную поддержку стандартов CEA-608 и CEA-708. AJA FS4 позволяет сохранить субтитры даже при конверсии видеоформатов , что избавляет от необходимости заново интегрировать субтитры в поток после конверсии.
Поддержка Active Format Description
Автоматическая интеграция данных Active Format Description позволяет корректно согласовать преобразованный сигнал. Таким образом , вам не придётся отдельно интегрировать AFD-информацию в сигнал после преобразования для того , чтобы он правильно обрабатывался устройствами , понимающими формат AFD.
Удаленное управление и настройка
Конвертер AJA FS4 обладает сетевым интерфейсом и поддерживает SNMP-мониторинг , а также дистанционное управление через вэб-интерфейс . Несколько устройств AJA FS могут быть подключены к единой 10/100/1000 Ethernet-сети , благодаря чему пользователи могут управлять ими с одного компьютера при помощи любого вэб-браузера . Все настройки сохраняются в файл и могут быть применены к нескольким устройствам сразу , что гарантирует целостность и быструю настройку больших инсталляций.
Для удобной интеграции в уже применяемую в студии систему автоматизации конвертер AJA FS4 также поддерживает внешние управляющие GPI-сигналы для активации различных функций.
Технические характеристики
|
Режимы работы
|
- Четыре независимых процессора обработки сигнала 2K,HD или SD
- Один процессор обработки сигнала 4K,UltraHD,2K,HD или SD
|
|
Поддерживаемые видеоформаты
|
- (4K) 4096×2160p 23.98,24,25,29.97,30,50,59.94,60
- (UltraHD) 3840×2160p 23.98,24,25,29.97,30,50,59.94,60
- (2K) 2048×1080p 23.98,24,25,29.97,30,50,59.94,60
- (HD) 1920×1080p 23.98,24,25,29.97,30,50,59.94,60
- (HD) 1920×1080PsF 23.98,24,25,29.97,30
- (HD) 1920×1080i 50,59.94,60
- (HD) 1280×720p 50,59.94,60
- (SD) 525i 59.94
- (SD) 625i 50
- YCbCr,4:2:2,10-битный
|
|
Цифровой видеовход
|
- Четыре входа 3G-SDI,4 x BNC
- Четыре входа 3G-SDI,4 x оптоволоконных или HD-BNC(при установке опциональных модулей SFP)
- Оптоволоконные модули SFP,3G-SDI,двухканальный LC,одноканальный LC,одноканальный SC,SMPTE-297
- Оптоволоконный модуль SFP,12G/6G-SDI,двухканальный LC,SMPTE-297
- Коаксиальный модуль SFP,12G/6G-SDI,двухканальный HD-BNC
- 12G/6G/3G/HD/SD,SMPTE-259/292/424/2081/2082
- Single Link 12G/6G-SDI(при установке опциональных модулей SFP)
- Quad Link 3G-SDI Level A или B-DL(4 x 3G), SMPTE-425-5
- Dual Link 3G-SDI Level B-DS(2 x 3G), SMPTE-425-3
- Single Link 3G-SDI Level A,B-DL или B-DS, SMPTE 425
- Quad Link HD-SDI(4×1.5G)
- Dual Link HD-SDI(2×1.5G), SMPTE-372
- Single Link HD/SD
- Стандарты распределения пикселей входного 4K/UltraHD-сигнала: quadrant(Square Division) или 2SI(Two Sample Interleave)
- Селектор потоков видеопроцессора/видеопроцессоров: 8 x 1
|
|
Цифровой видеовыход
|
- Четыре выхода 3G-SDI,4 x BNC
- Четыре выхода 3G-SDI,4 x оптоволоконных или HD-BNC(при установке опциональных модулей SFP)
- Оптоволоконные модули SFP,3G-SDI,двухканальный LC,двухканальный LC CWDM,одноканальный LC,одноканальный SC,SMPTE-297
- Оптоволоконный модуль SFP,12G/6G-SDI,двухканальный LC,SMPTE-297
- Коаксиальный модуль SFP,12G/6G-SDI,двухканальный HD-BNC
- 12G/6G/3G/HD/SD,SMPTE-259/292/424/2081/2082
- Single Link 12G/6G-SDI(при установке опциональных модулей SFP)
- Quad Link 3G-SDI Level A или B-DL(4 x 3G), SMPTE-425-5
- Dual Link 3G-SDI Level B-DS(2 x 3G), SMPTE-425-3
- Single Link 3G-SDI Level A,B-DL или B-DS, SMPTE 425
- Quad Link HD-SDI(4×1.5G)
- Dual Link HD-SDI(2×1.5G), SMPTE-372
- Single Link HD/SD
- Стандарты распределения пикселей выходного 4K/UltraHD-сигнала: quadrant(Square Division) или 2SI(Two Sample Interleave)
|
|
Мониторный цифровой выход
|
- 1 x BNC,1 x 3G-SDI
- 3G-SDI/HD/SD,SMPTE-259/292/424,10-битный
- 1 x HDMI,1 x HD
- Мониторный сигнал(видео и аудио) выводится одновременно на оба разъёма
- Понижающая конверсия из 4K/UltraHD в 2K/HD
- Управление обрезкой изображения на выходе HDMI
|
|
Видеообработка
|
- Адаптивный к динамике изображения деинтерлейсер
- Управление параметрами усиления сигнала
- Коррекция цветности
- Контроль легальности видеопотоков
- Конверсия кадровых частот,удаление/добавление плёночного каданса(3:2,1:2,2:1)
- Задержка в пределах до 6 кадров с управлением по горизонтали и вертикали
- Конверсия субтитров(CEA-608 и CEA-708)
- Определение AFD-данных на входе с управлением при понижающей конверсии,сквозным их выводом или перезаписью
- Функция стоп-кадра(в ручном режиме или при потере входного сигнала) с отображением чёрного экрана или последнего хорошего кадра
- Масочный генератор для заливки фона
- Генератор тестовых таблиц
- Номинальная задержка на обработку видеосигнала:
- 4K/UltraHD: 3 кадра(LFR), 6 кадров(HFR)
- HD/SD: 2 кадра(LFR), 4 кадра(HFR)
|
|
Преобразование форматов
|
Конверсия любых поддерживаемых входных форматов в любой поддерживаемый выходной формат с кадровой частотой того же типа:
- 59.94,29.97,23.98
- 50,25
- 60,30,24
|
|
Масштабирование
|
Поддерживается для форматов 2K/HD/SD:
- Зуммирование и панорамирование
- Изменение положения участка изображения
- Выделение определённого участка изображения для масштабирования(ROI)
|
|
Повышающая конверсия
|
- Аппаратная 10-битная
- Режим«Zoom 14:9»: отображается как изображение с соотношением сторон 4:3,увеличенное под соотношение 14:9 с черными боковыми полосами.
- Режим«Zoom Letterbox»: отображается как изображение,увеличенное до заполнения всего экрана.
- Режим«Zoom Wide»: отображается как изображение,одновременно увеличенное и растянутое по горизонтали до заполнения экрана с соотношением сторон 16:9. Данный режим может привнести некоторое искажение в исходные пропорции.
|
|
Понижающая конверсия
|
- Аппаратная 10-битная
- Режим«Anamorphic»: полноэкранный
- Режим«Letterbox»: изображение уменьшается с добавлением черных полос сверху и снизу и сохранением соотношения сторон.
- Режим«Crop»: изображение обрезается до нового размера экрана.
|
|
Преобразование кадровых форматов SD/SD
|
- Режим«Letterbox»: преобразовывает SD изображение из режима«anamorphic» в режим«letterbox».
- Режим«H Crop»: сжимает изображение по горизонтали. Преобразовывает анаморфное SD изображение в полнокадровое.
- Режим«SD Pillarbox»: центрирует анаморфное изображение с добавлением черных боковых полос.
- Режим«V Crop»: преобразовывает«SD letterbox» материал в анаморфный формат.
|
|
Цифровой аудиовход
|
- Частота дискретизации 48 кГц
- 8 аудиовходов с 16-ю вложенными в SDI-поток аудиоканалами
- 128 каналов,24-битные(20-битные SD), SMPTE-272/299
- 8 симметричных входов AES(16-каналов), 1 x DB-25
- 16-канальные,24-битные,AES-3
- 2 входа MADI,1 BNC,1 оптоволоконный ST
- 128-канальные,24-битные,AES-10
|
|
Цифровой аудиовыход
|
- Частота дискретизации 48 кГц
- 1 выход с 16-ю вложенными в SDI-поток аудиоканалами для каждого видеопроцессора
- 16 каналов в одноканальном режиме,24-битные(20-битные SD), SMPTE-272/299
- 64 канала в четырёхканальном режиме,24-битные(20-битные SD), SMPTE-272/299
- 8 симметричных выходов AES(16-каналов), 1 x DB-25
- 16-канальные,24-битные,AES-3
- 2 выхода MADI,1 BNC,1 оптоволоконный ST
- 128-канальные,24-битные,AES-10
|
|
Аудиообработка
|
- Аудиоматрица 277×208(моно), 1 вход на 1 выход,1 вход на несколько выходов
- Входы: 128 вложенных каналов,16 AES,128 MADI,2 стерео-миксдауна, 3 тоновых генератора
- Выходы: 64 вложенных каналов,16 AES,128 MADI
- Независимое управление каждым входных каналом
- Усиление: от +18 до -18 дБ с шагом 0,5 дБ
- Инвертор фаз
- Управление каждой входной канальной парой
- Задержка: от -16 мс до 256 мс с шагом 20,8 мкс
- Два независимых процессора для конверсии звука 5.1 или 7.1 в стерео-миксдаун с контролем усиления
- Высококачественная конверсия частот дискретизации на всех входах
- Байпас преобразователя частот дискретизации для аудиосигнала,не являющегося PCM(например,Dolby E,AC-3 и т. д.)
- Тональный генератор(заглушение,400 Гц,1 кГц)
|
|
Вход опорного сигнала
|
Два входа для внешнего синхросигнала,2 x BNC
- Сквозной интерфейс без законцовки
- Поддержка стандартов Blackburst и Tri-Level Sync
|
|
Генлок
|
- Закрепление на внешний опорный сигнал
- Закрепление на входы SDI 1 — 8
- Автономный режим на базе сигнала от кварцевого генератора с температурной компенсацией
|
|
Сетевой интерфейс
|
- 10/100/1000 Ethernet(RJ-45)
- Интегрированный вэб-сервер обеспечивает дистанционное управление устройством
- SNMP
|
|
Передняя панель
|
- Дисплей
- Кнопочная секция со светодиодными индикаторами состояния
- Две нажимные ручки со свободным вращением
- Расширенная сигнализации о состоянии сигнала и системы
|
|
Предустановки
|
Оба режима работы устройства поддерживают до 40 предустановок
|
|
GPI
|
1×25-контактный D-разъём
- Четыре оптически изолированных входа GPI
- Четыре оптически изолированных выхода GPO
|
|
Питание
|
- 100 — 240 В AC,50/60 Гц
- Два блока питания — основной и резервный
- Номинальная потребляемая мощность — 55 Вт
- Максимальная потребляемая мощность — 80 Вт
- Максимальный ток потребления — 15 А
|
|
Размеры(Ш x Г x В)
|
444,5×406,5×44,4 мм(1RU)
|
|
Вес
|
3,6 кг
|
Вес и размеры в упаковке (измерено на складе Global Systems)
|
Вес
|
5 кг
|
|
Высота
|
18 см
|
|
Ширина
|
47 см
|
|
Глубина
|
54 см
|
|
