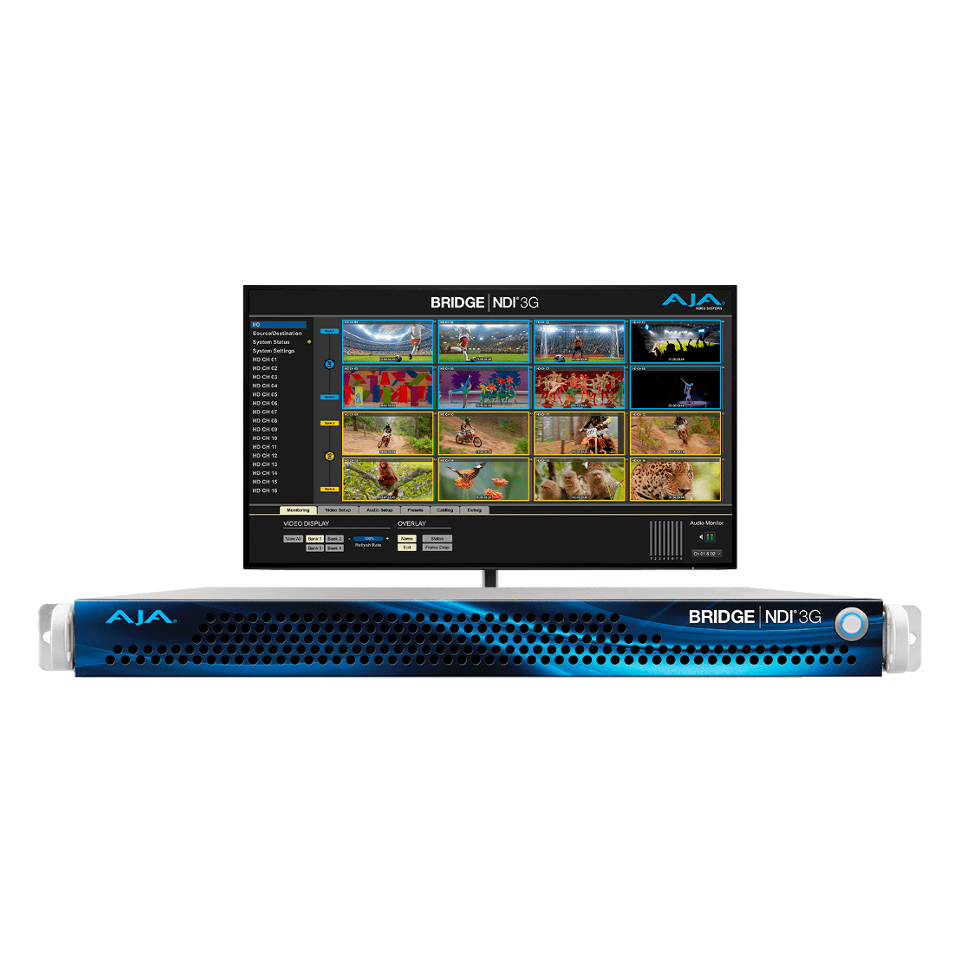

BRIDGE NDI 3G конвертер AJA                           артикул: BNDI-3G16-R0

МЕТОДЫ ПРИМЕНЕНИЯ

Пример использования BRIDGE NDI 3G Education демонстрирует ТВ-студию колледжа или университета, оборудованную под требования UltraHD. Четыре камеры UltraHD выводят Quad Link 3G-SDI на входы SDI BRIDGE NDI 3G. BRIDGE NDI 3G кодирует видео в NDI и передает его по LAN-инфраструктуре учебного заведения (локальную сеть). В локальной сети учебного заведения есть различные места назначения / источники, совместимые с NDI, включая галерею видеопроизводства NDI, где можно отслеживать видеопотоки UltraHD NDI и принимать редакционные решения в реальном времени.

Существует также графический пакет NDI, который может получать видео NDI из студии для визуального микширования экранной графики, которая может быть доставлена ​​обратно в NDI Video Production Gallery через локальную сеть в качестве источника NDI. Выходные данные программного контента могут быть переданы нескольким точкам NDI в учебном заведении, включая классы и аудитории, что позволяет легко и в реальном времени с высоким качеством делиться лекциями, презентациями и другими крупномасштабными мероприятиями. Наконец, AJA BRIDGE LIVE принимает программный вывод содержимого NDI и обеспечивает еще одну точку обмена, на этот раз для потоковой передачи через Интернет в UltraHD в высоком качестве H.265. Встроенный звук используется для передачи видео UltraHD телестудии. BRIDGE NDI 3G предлагает компактное, постоянно работающее решение для совместного использования даже самых требовательных видеоформатов в стандартной инфраструктуре LAN.

Пример использования BRIDGE NDI 3G в киберспорта показывает, как BRIDGE NDI 3G может стать сердцем загруженной студии. Две студии предоставляют видеотрансляции с соревнований для четырех игроков. Studio 1 предоставляет каждому из четырех геймеров по два видеовыхода: один для HD-камеры, снимающей лицо киберспортсмена, и один выход для игровой платформы, преобразованный из HDMI в SDI с помощью мини-конвертеров AJA HA5. В BRIDGE NDI 3G поступает восемь видеопотоков, которые, в свою очередь, кодируют эти потоки в NDI.

Studio 2 представляет собой соревнование лицом к лицу с изображением лица каждого игрока, а также выходом с игровой платформы, который был преобразован из HDMI в SDI. Четыре видеовхода SDI подключаются непосредственно к портам 3G-SDI на задней панели BRIDGE NDI 3G. Комментаторская студия состоит из четырех ведущих, которых снимают четыре HD-камеры. Эти камеры 3G-SDI также подключены к BRIDGE NDI 3G.

BRIDGE NDI 3G обеспечивает кодирование в реальном времени каналов NDI для каждого из 16 источников видео, которые совместно используются через локальную сеть производственного объекта. Видеопотоки Studio 1 и 2 могут быть перенесены из локальной сети в комментаторскую. Окончательный микшированный вывод из производственной может быть передан любому месту назначения NDI — в этом случае микшированный отредактированный вывод передается для потоковой трансляции через AJA BRIDGE LIVE. Встроенный звук используется для каждого канала SDI-видео в BRIDGE NDI 3G.

BRIDGE NDI 3G предлагает простой способ подключения прямой трансляции NDI к камерам SDI и преобразованным каналам с игровых платформ, предлагая высококачественные кодированные выходы NDI, полученные из 16 различных источников SDI.

Этот пример использования BRIDGE NDI 3G показывает, как BRIDGE NDI 3G может быть центральным хабом для одновременного кодирования / декодирования, служащего как преобразователем NDI в SDI, так и SDI в NDI. На спортивном мероприятии устанавливаются три полевые камеры, подключенным кабелями SDI к BRIDGE NDI 3G. В то же время студия на стадионе также предоставляет пять источников NDI, включая три камеры NDI, экранную графику NDI, а также плейбек-сигнал.

BRIDGE NDI 3G кодирует три камеры SDI в NDI, которые, в свою очередь, передаются коммутатору NDI. Коммутатор NDI также принимает из студии пять источников NDI. BRIDGE NDI 3G кодирует коммутируемый программный выход коммутатора NDI, и вместе с Studio Playback и Studio Camera A они передаются через SDI в AJA BRIDGE LIVE, который кодирует источники в H.265 по SRT. Затем они передаются через общедоступный интернет на объект постпродакшена SDI, где другой AJA BRIDGE LIVE предоставляет выходы SDI для всех трех потоков и окончательный ответный канал от объекта к прямой трансляции финальной программы. BRIDGE NDI 3G отвечает потребности в постоянно включенном устройстве кодирования / декодирования, которому можно доверять, чтобы обеспечить высокое качество результатов, независимо от того, под какую комбинацию задач оно настроено. BRIDGE NDI 3G также является идеальным партнером BRIDGE LIVE для тех рабочих процессов, которые должны выходить за рамки объекта или мероприятия.
