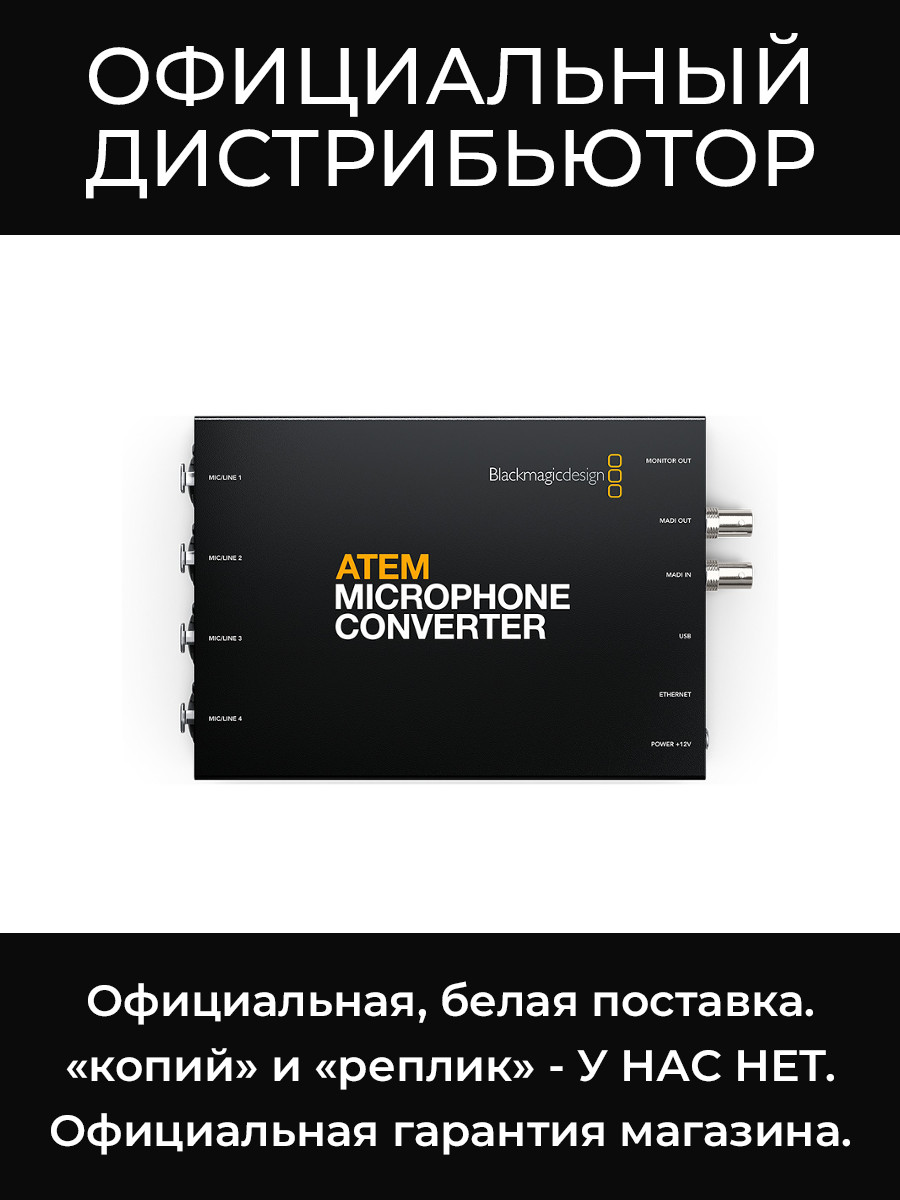

ATEM Microphone Converter конвертер Blackmagic    артикул: BM-SWATEMTVSTDMC

Надежная конструкция корпуса

ATEM Microphone Converter имеет типичный для преобразователей корпус, который вмещает электронику, необходимую для высококачественного конвертирования аналогового звука в цифровой. На нем есть входы XLR/TRS для подключения соответствующих кабелей. На конвертере также предусмотрен выход MADI для вывода преобразованного сигнала и вход MADI, к которому можно последовательно подсоединить несколько устройств ATEM Microphone Converter. Это позволяет подключать к одному разъему MADI более четырех источников звука. Кроме того, предусмотрено подключение к источнику питания 12 В DC, порты USB и Ethernet для удаленного контроля и обновления ПО, а аппаратные переключатели позволяют переключаться между микрофонным и линейным аудиосигналами и включать фантомное питание.

Интерфейс MADI для работы с многоканальным аудио

Аудиоинтерфейс MADI соответствует стандарту AUS 10 общества аудио инженеров (AES), определяющему формат многоканального цифрового звука. На выходе MADI четыре аналоговых сигнала преобразуются в Madi-каналы 1, 2, 3 и 4. ATEM Microphone Converter также имеет вход MADI для подключения дополнительных конвертеров, что позволяет работать с большим количеством аудиопотоков. То есть, если два конвертера соединить между собой, то четыре канала первого устройства добавляются к четырем каналам второго устройства.

Преобразование аналогового звука в цифровой

Каждый входной аналоговый сигнал имеет низкий уровень шума, фиксированное усиление для обеспечения широкого динамического диапазона звука (A / D-конвертер), что устраняет необходимость использования аналогового предусилителя микрофона, так как не возникает аудио искажений. ATEM Microphone Converter имеет революционную новую конструкцию, в частности предусмотрено по восемь A/D-конвертеров для каждого входа, объединенных в одну систему. Это увеличивает динамический диапазон каждого канала до 131 дБ (А). Кроме того, коэффициент искажений составляет всего 0,002%.

Сверхнизкий порог шума-129дб В

Распространенной проблемой при использовании микрофонных конвертеров является высокий порог шума, который создают предусилители. Новый дизайн устройства ATEM Microphone Converter позволяет этого предотвратить, так как входной сигнал преобразуется с использованием сверхвысокого динамического диапазона. Затем этот поток поступает в RAW-формате на видеомикшер, где можно при необходимости выполнить дополнительное усиление звука. Такая обработка аналогового сигнала обеспечивает постоянный сверхнизкий порог шума -129 дБВ независимо от примененного цифрового усиления, которое можно выполнять маленькими, почти незаметными шагами ±0,1 дБ.

Точное согласование входных аудиосигналов

Инновационный дизайн устройства ATEM Microphone Converter также обеспечивает лучшее согласование входных аудиосигналов. На каждом входе устройства предусмотрено несколько A / D-конвертеров, что позволяет получать звук с почти одинаковыми техническими характеристики. Кроме того, и восемь A/D-конвертеров обеспечивают стабильно низкий порог шума, а его модуляция не окажет негативного влияния, как на традиционных конвертерах. Это позволяет получать сигнал одинакового качества при подключении микрофона к любому входу даже при использовании нескольких устройств ATEM Microphone Converter.

Разъемы
Аналоговые аудиовходы	4 комбинированных 3-контактных разъема XLR и порта TRS 1/4 дюйма с возможностью переключения между линейным сигналом + 24 дБ и микрофоном с поддержкой фантомного питания + 48 В.
Входы MADI	1 BNC-разъем с поддержкой 64-канального цифрового звука по протоколу MADI.
HDMI-видеовыход	1 выход для мониторинга
Подключение к компьютеру	1 порт USB-C с фиксатором
Ethernet	Поддержка 10/100/1000 BASE-T
Стандарты HDMI-выхода
Форматы HD	1080p24, 1080p25, 1080p30, 1080p48, 1080p50, 1080p60
Мониторинг через HDMI	Отображаются имя конвертера, 4, 8, 12 или 16 аудиоканалов с 60-секундным волновым графиком, имена отдельных каналов, VU-индикаторы, уровень микрофонного или линейного сигнала и состояние фантомного питания.
Аудио
A / D-конвертеры на входе	8
Цифровое предусиление	32 бит
Динамический диапазон	131 дБ (A)
Порог шума	-129 дБВ
Коэффициент гармонических искажений	0,002%
Выходная разрядность	24 бит
Выходная частота дискретизации	48 кГц
Интерфейс MADI	AES10-2020
Программное обеспечение
Программная панель	Обновление ПО для Mac ™ и Windows ™ через порт USB или Ethernet.
Обновление внутреннего ПО	С помощью загружаемого служебного приложения.
Операционные системы
Mac 12.0 Monterey Mac 13.0 Ventura или более поздняя версия Windows 10, 64-bit Windows 11
Управление настройками
Управление программными настройками	Через USB и Ethernet с помощью бесплатной программной утилиты.
Аппаратные переключатели	Мини переключатели для выбора микрофонного или линейного сигнала, а также включения и выключения фантомного питания +48 В.
Питание
Питание	Адаптер 12 В (с фиксирующимся разъемом) для внешнего источника питания.
Потребляемая мощность	12 Вт максимум
Диапазон рабочего напряжения	12-17, 5 В постоянного тока.
Физические характеристики
Условия эксплуатации
Рабочая температура	От 0 до 40 °C
Температура хранения	От -20 до 60 °C
Относительная влажность	От 0% до 90% без конденсации
Гарантия	Ограниченная гарантия производителя сроком 3 года.

• ATEM Microphone Converter
• Блок питания 12 В (DC) с фиксирующим разъемом и международными адаптерами
• Приветственный пакет с QR-кодом для загрузки программного обеспечения
