PDVA-7340-5 усилитель-распределитель Profitt

32 400 руб.

(уже с включенным НДС 20%, безнал/нал/карты и др., юр и физ лица)

Получить скидки: от 3 шт

Свободный остаток на складах: уточняется по запросу (или отправьте заказ с сайта)

Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀: от 10 000 руб.

Сколько Вам нужно? - + шт

Купить В корзину Получить скидки от 3 шт

Описание

Описание │ Технические характеристики │ Отзывы о товаре

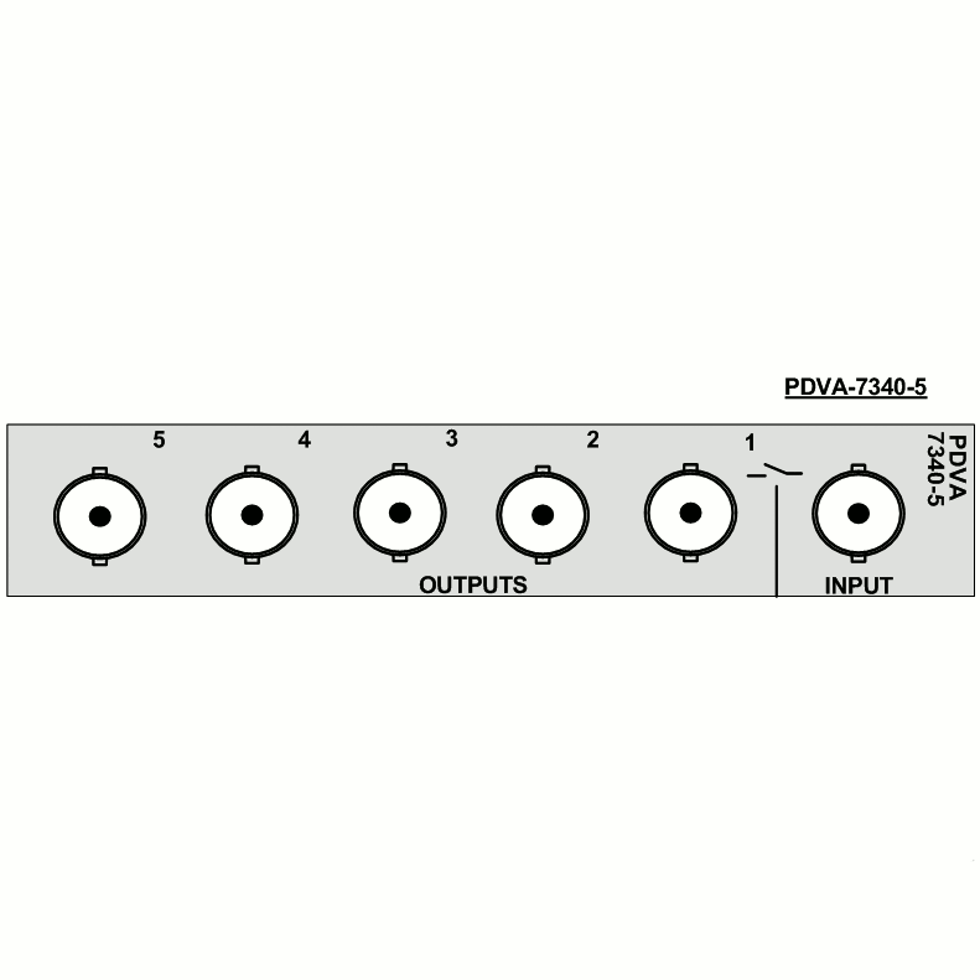

Оригинальный усилитель-распределитель PDVA-7340-5 Profitt.

Усилители-распределители PDVA-7340-5 предназначены для усиления и распределения на 5 выходов сигнала стандартов 3G-A,B/HD /SD SDI, ASI.

Усилители-распределители входят в модульную систему "PROFLEX" и размещаются в корпусах 1U или 3U этой системы. Блок PDVA -7340-5 занимает один слот. В корпусе 1U блоки располагаются горизонтально, в корпусе 3U вертикально.

Возможности:

поддержка 3G-A,B /HD/SD SDI, ASI;
автоматическое определение скорости передачи данных;
автоматический корректор кабеля;
релейный обход при выключении питания или извлечении блока;
индикация потери сигнала;
восстановление тактовой частоты ( recloking ) на электрических выходах c возможностью отключения.

Блоки предназначены для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45 о С, относительной влажности не более 80% при температуре 25 о С, атмосферном давлении 750 ± 30 мм рт.ст.

Общее устройство и принцип действия
Входной SDI сигнал проходит автоматический корректор кабеля, отключаемый 'реклокер' и далее поступает на электрические выходы. В устройстве осуществляется определение скорости данных входного сигнала. При пропадании питания или извлечении фронтального модуля происходит релейный обход блока, т. е. сигнал с входного разъема появляется на разъеме первого выхода.

Конструкция
Конструктивно усилитель Серии PDVA-7340 построен на одном фронтальном и одном заднем модулях системы “ PROFLEX ”. Фронтальный модуль ( PDVA-8340 F ) выполнен в виде платы размером 100х220 мм. Плата двигается по направляющим и легко извлекается с помощью рычага, находящегося на краю платы.

Задний модуль ( PDVA-6340- 5R/10R) выполнен в виде платы размером 100х100 мм. Плата также двигается по направляющим и извлекается из корпуса после выкручивания фиксирующих винтов, крепящих плату к корпусу.

Соединение фронтального и заднего модулей осуществляется через поперечную кросс-плату, встроенную в корпусе “ PROFLEX ”, в который устанавливается блок. Также через неё на модули поступает напряжение питания, а на фронтальные модули поступают команды дистанционного управления, если в корпусе установлен модуль процессора (устанавливается по заказу), и глобальный опорный синхросигнал, если он используется.

Управление и индикация

В блоке предусмотрены следующие светодиодные индикаторы:

INP – вход, двухцветный. Зеленый цвет соответствует наличию сигнала на входе, красный - его отсутствию.
DATA RATE, Gb/s – скорость потока входных данных. Возможные варианты :
0.27 Gb / s – зажигание светодиода указывает, что входной сигнал имеет скорость потока 270 Mb/s, что соответствует сигналу SD SDI или ASI.
1.5 Gb / s – зажигание светодиода указывает, что входной сигнал имеет скорость потока 1.5 G b/s, что соответствует сигналу H D SDI.
3 Gb / s – зажигание светодиода указывает, что входной сигнал имеет скорость потока 3 G b/s, что соответствует сигналу 3 G SDI.
RECLOCK BYPASS – зажигание красным цветом сигнализирует о включении режима обхода схемы восстановления тактовой частоты( reclocking ). Режим включается нажатием на кнопку RECK BYPASS. Повторное нажатие отключает режим и светодиод гаснет. Режим может быть полезен в случае входного ASI сигнала.

Технические характеристики

Вход SDI / ASI
Поддерживаемые стандарты на электрических SDI/ ASI входах/выходах
SMPTE 425 M	3 G level A , B 4:2:2 G 4:4:4
SMPTE 274 M ( HDSDI )	1920 x 1080
SMPTE 296M (HDSDI)	1280x750
SMPTE 295M (HDSDI)	1920x1080
SMPTE 260M (HDSDI)	1920x1035
SMPTE 259M (SDI )	50i/720 x 576 60i/720 x 480 DVB-ASI
Входное сопротивление, разъём	75 Ом, BNC
Автоматическая коррекция кабеля
3G (3Gb/s)	до 50 м (для кабеля 8281 или аналогичного)
HD (1.5Gb/s)	до 100 м (для кабеля 8281 или аналогичного)
SD, ASI (270 Mb/s)	до 200 м (для кабеля 8281 или аналогичного)
Выход электрический цифровой SDI / ASI
Стандарт	соответствует входному
Релейный обход (вход- первый выход)	да
Количество выходов PDVA-7340- 5	после восстановления тактовой или без восстановления тактовой
Выходное затухание несогласованности	не менее 12 дБ до 1,5 ГГц
Размах	800 мВ ± 10%.
Разъемы	BNC
Время нарастания и спада	120 пс номинал для HD , 700 пс номинал для SD
Джиттер	менее 0.2 UI (единичного интервала)

Вес и размеры в упаковке (измерено на складе Global Systems)

Вес	1.3 кг
Высота	3 см
Ширина	13 см
Глубина	36 см
