Описание

Описание │ Технические характеристики │ Отзывы о товаре

Оригинальный усилитель-распределитель PDVA-3347-4 Profitt.

PDVA-3347-4 – предназначены для усиления и распределения на четыре выхода сигналов ASI / SDI .

Возможности :

Автоматическое определение стандарта входного сигнала.
Возможность принудительного включения входного стандарта.
Индикация ошибок EDH (для SD SDI ) в мин/час.
Индикация пропадания входного сигнала.
Автоматический корректор кабеля.
Восстановление тактовой частоты во всех режимах ( reclocking ).
Мониторный выход PAL / NTSC при входном SD SDI сигнале.
Релейный обход входа на первый выход

Общее устройство и принцип действия
Усилителm-распределителm PDVA -3347- 4 – это устройство модульной системы " PROFLEX ", состоящее из модулей этой системы, которые соединяются между собой с помощью кросс-платы, встроенной в корпус системы.

Входной сигнал проходит автоматический корректор кабеля и далее поступает на схему восстановления тактовой частоты, с выхода которой подается одновременно на выходной буфер и процессор потока. В процессоре потока производится определение наличия входного сигнала, его стандарт, подсчет ошибок EDH для SDI сигнала, определение правильности полярности ASI сигнала. Здесь производится декодирование входного сигнала и, в случае SD SDI сигнала, производится его преобразование в аналоговый PAL / NTSC формат для контроля.

Конструкция

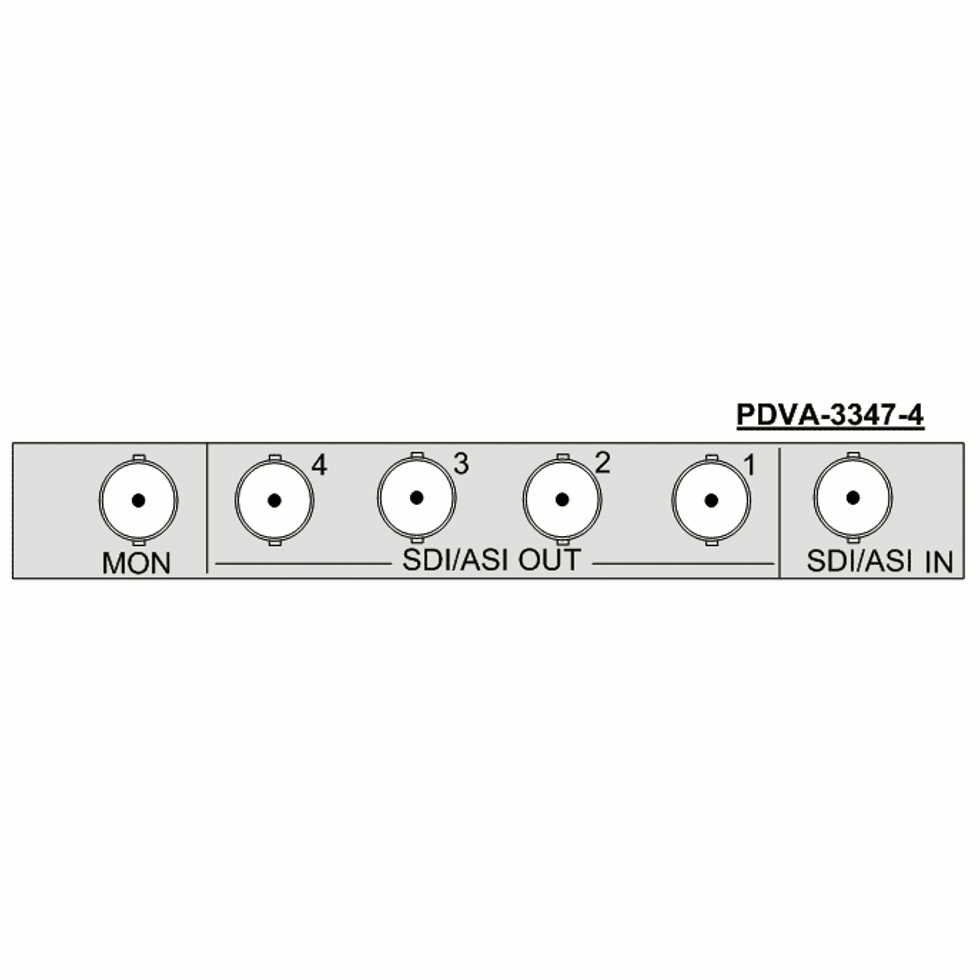

Конструктивно усилитель-распределитель Серии PDVA -3347- x построен на фронтальном и заднем модулях системы “ PROFLEX ”. Соединение фронтального и заднего модулей блока осуществляется через поперечную кросс-плату, которая находится в корпусе “PROFLEX”, в который устанавливаются блоки. Также через неё на модули поступает напряжение питания, а на фронтальные модули поступают команды дистанционного управления, если установлен модуль процессора (устанавливается по заказу) и глобальный опорный синхросигнал, если он используется.

Управление и индикация
Органы управления и индикации расположены на лицевой панели усилителя/

В блоке возможны следующие режимы:

AUTO – автоматический выбор стандарта входного сигнала;
FORCE – принудительный выбор стандарта входного сигнала;
RESET EDH – сброс счетчика ошибок EDH ;

В блоке возможны следующие органы индикации:

LOSS – индикатор отсутствия сигнала на входе устройства;
EDH DET – индикатор присутствия посылок EDH во входном сигнале SDI ;
EDH MIN / HOUR – зажигание светодиода указывает, что с момента последней ошибки EDH прошло менее минуты/часа;
ASI , SDI – индикатор стандарта входного сигнала;
525, INV – индикатор двойного назначения: в режиме SDI указывает, что стандарт входного сигнала 525/60; в режиме ASI указывает на инверсную полярность входного сигнала.

Технические характеристики

Вход
Стандарты	DVB / ASI
Количество входов	1, с восстановлением тактовой ( reclocking )
Входное сопротивление	75 Ом.
Входное затухание несогласованности	не менее 18 дБ до 270МГц.
Коррекция входного кабеля	автоматическая, до 300м для SD SDI (270 Mb / s ). Кабель типа Belden 1694 A или эквивалентный.
Разъемы	BNC .
Выход электрический цифровой
Стандарт	соответствует входному
Количество выходов	4, с восстановления тактовой
Выходное затухание несогласованности	не менее 18 дБ до 270 МГц.
Размах	800 мВ ± 10%.
Разъемы	BNC .
Время нарастания и спада	700 пс. номинал
Джиттер	менее 0.2 UI (единичного интервала)
Выход аналогового сигнала PAL / NTSC (при входном SDI сигнале)
Количество выходов	1
Выходное сопротивление	75 Ом
Размах	1000 мВ на нагрузке 75 Ом.
Ошибка по фазе и амплитуде	не более 3%.
Неравномерность АЧХ	не более 2% до 5.5 Мгц
Разъем	BNC .
Общие характеристики
Диапазон рабочих температур	от 5 до 45 ° С.
Время непрерывной работы	24 часа.
Габаритные размеры	фронтальная плата 100x220 мм, задняя плата 100х100 мм.
Масса	не более 0,4 кг.

Вес и размеры в упаковке (измерено на складе Global Systems)

Вес	0.4 кг
Высота	5 см
Ширина	14 см
Глубина	40 см
