Управление коммутатором может осуществляться с передней панели, в удаленном режиме по сети Ethernet (через web-интерфейс) или от внешних панелей управления: KR-3214, AC3-3.
Встроенные кабельные корректоры на входах коммутатора автоматически корректируют сигналы SDI. Встроенные восстановители несущей на выходах коммутатора регенерируют форму сигнала.
Коммутатор имеет энергонезависимую память, с помощью которой восстанавливается текущая конфигурация при выключении и последующем включении питания. Для записи наиболее часто используемых конфигураций можно использовать до 8-и ячеек памяти, содержимое которых также сохраняется при выключении питания. Каждая конфигурация может содержать любое (от 0 до 8) точек коммутации, в максимальном варианте обновляя конфигурацию всей матрицы.
При подаче опорного видеосигнала (SD Black Burst или HD tri-level sync) на вход Ref переключение входных сигналов будет происходить в момент кадрового гасящего импульса внешнего синхросигнала, как это описано в стандарте SMPTE RP 168.

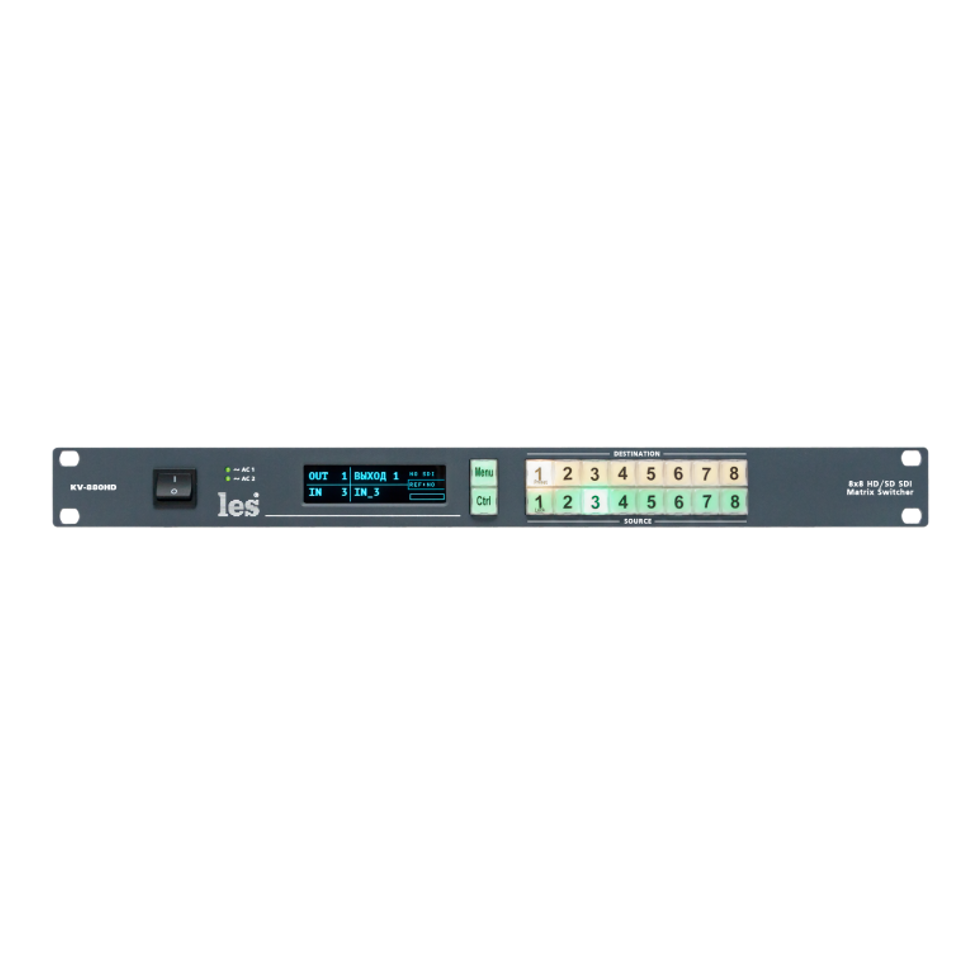

На передней панели имеется OLED индикатор, отображающий текущее состояние точек коммутации и используемый при настройке параметров коммутатора. В основном режиме работы на дисплее показаны параметры текущей точки коммутации, стандарт выходного сигнала и его наличие на выходе, вид и наличие опорного сигнала, физический номер входа, оценочный размах входного сигнала (графическим индикатором).
Технические характеристики
Количество входов
|
8
|
Количество выходов
|
8
|
Видео вход
|
Стандарт обрабатываемых сигналов
|
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI
|
Входное сопротивление (Ом)
|
75 ± 0.7
|
Затухание рассогласованности по входу в полосе частот 5 - 1485 MHz, не более (dB)
|
15
|
Максимальная длина корректируемого кабеля типа Canare L-4CFB для сигнала HD-SDI, (м)
|
120
|
Тип разъёмов
|
BNC
|
Видео выход
|
Стандарт видео сигналов
|
Как входной (reclocking)
|
Уровень сигнала (мВ р-р)
|
800
|
Выходное сопротивление (Ом)
|
75 ± 0.7
|
Затухание рассогласованности по выходу в полосе частот 5 - 1485 MHz, не более (dB)
|
15
|
Смещение по постоянному току (В)
|
0
|
Тип разъёмов
|
BNC
|
Синхронизация
|
Формат сигнала синхронизации
|
Аналоговые Black Burst PAL, Tri-level HD
|
Номинальная амплитуда синхроимпульса (В)
|
0.3 ± 0.1
|
Входное сопротивление (Ом)
|
75
|
Номер строки переключения
|
PAL - 6/319; HD - 7, в соответствии с RP-168-2009
|
Количество входов
|
1
|
Тип разъёмов
|
BNC
|
Управление с лицевой панели
|
Да
|
Управление матрицей от панелей управления и сторонних устройств
|
Собственный двоичный протокол (UDP)
|
Конфигурирование матрицы
|
Web-интерфейс (TCP/IP)
|
Ethernet разъём
|
RJ45
|
Напряжение питания (В/Гц)
|
100-240 / 50-60
|
Потребляемая мощность (Вт)
|
15
|
Количество блоков питания
|
2
|
Тип разъёмов
|
IEC 60320 C14
|
Габариты (Ш х В х Г), (мм)
|
483 х 44 х 123
|
Высота (rack unit)
|
1
|
Вес (кг)
|
2,6
|
Диапазон рабочих температур (°С)
|
+5...+40
|
Влажность окружающей среды (%)
|
10-90 (исключающая конденсацию)
|
