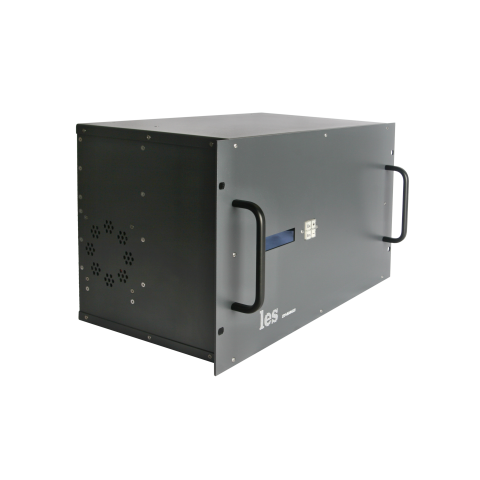

KV-6464HD матричный коммутатор Les

-10%

4 076 248 руб.

3 668 623 руб.

(Скидка 407 625 руб. при заказе на сайте от 1 шт)

(уже с включенным НДС 22%, безнал/нал/карты и др., юр и физ лица)
Страна-изготовитель: Россия
Получить скидки: от 2 шт

Отсутствует и более не поставляется!

Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀: от 15 000 руб.

Сколько Вам нужно? - + шт

Купить В корзину Получить скидки от 2 шт

Описание

Описание │ Технические характеристики │ Документация │ Отзывы о товаре

Оригинальный матричный коммутатор KV-6464HD Les.

Коммутатор KV-6464HD предназначен для матричной коммутации HD/SD-SDI видеосигналов. Позволяет подключать любой из 64-х выходов к любому из 64-х входов, в том числе подключение всех выходов к одному и тому же входу, не нарушая при этом необходимого согласования входов и выходов. Управление коммутатором осуществляется по сети Ethernet от панелей управления и/или компьютера. Программа управления коммутатором от компьютера включена в комплект поставки. Другие возможные интерфейсы управления – CAN, RS-485, GPI, могут быть задействованы при необходимости. Коммутатор не содержит собственных органов управления.

При подаче опорного аналогового видеосигнала (SD PAL или HD tri-level sync) на вход Ref переключение входных сигналов будет происходить в момент кадрового гасящего импульса внешнего синхросигнала, как это описано в стандарте SMPTE RP 168.

OLED индикатор на передней панели может отображать:

наличие и тип сигналов на входах;
наличие и тип сигналов на выходах;
температуру на поверхности отдельных модулей.

Технические характеристики

Количество входов	64
Количество выходов	64
Видео вход
Стандарт видео сигналов	SMPTE 259M, SMPTE 292M, DVB-ASI
Входное сопротивление (оМ)	75 ± 0.7
Затухание рассогласованности по входу в полосе частот 5 - 1485 MHz, не более (dB)	15
Максимальная длина корректируемого кабеля типа Canare L-4CFB (м)	315 @ 270Mb/s; 120 @ 1.5Gb/s
Тип разъёмов	BNC (IEC 61169-8 Annex A)
Видео выход
Стандарт видео сигналов	как входной (reclocking)
Уровень сигнала (мВ р-р)	800
Выходное сопротивление (Ом)	75 ± 0.7
Затухание рассогласованности по выходу в полосе частот 5 - 1485 MHz, не более (dB)	15
Смещение по постоянному току (В)	0
Тип разъёмов	BNC (IEC 61169-8 Annex A)
Синхронизация
Формат сигнала синхронизации	аналоговые Black Burst PAL, Tri-level HD
Номинальная амплитуда синхроимпульса (В)	0.3 ± 0.1
Входное сопротивление (Ом)	75
Номер строки переключения	PAL - 6/319; HD - 7, в соответствии с RP-168-2009
Количество входов	2
Тип разъёмов	BNC (IEC 61169-8 Annex A)
Управление
Управление матрицей от панелей управления и сторонних устройств	собственный двоичный протокол (UDP)
Конфигурирование матрицы	web-интерфейс (TCP/IP)
Ethernet разъём	RJ45
Управление по протоколу RS-485 и CAN	опционально
Тип разъёма	DB-9M/DB-9F
Количество GPI	2
Количество GPO	2
Тип разъёма GPI/O	DB-9M (RS-232C)
Электропитание
Напряжение питания (В/Гц)	120-240/50-60
Потребляемая мощность (Вт)	160
Количество блоков питания	2, в горячем резерве, сменные
Тип разъёмов	IEC 60320 C14
Физические параметры
Габариты (Ш х В х Г)	483 х 264 х 305 мм
Высота (rack unit)	6U
Вес (кг)	15,6
Диапазон рабочих температур (°С)	+5...+40
Влажность окружающей среды (%)	10-90 (исключающая конденсацию)
Вентиляция	с помощью 2-х вентиляторов на боковых стенках

Документация

KV-6464HD Руководство пользователя
KV-6464HD Паспорт изделия
MoM-64 ПО конфигурации и управления матрицей KV-6464HD
ЕАС - ТС Декларация о соответствии изделий серии KM, KV, KA

Вес и размеры в упаковке (измерено на складе Global Systems)

Вес	15.6 кг
Высота	26 см
Ширина	48 см
Глубина	26 см
