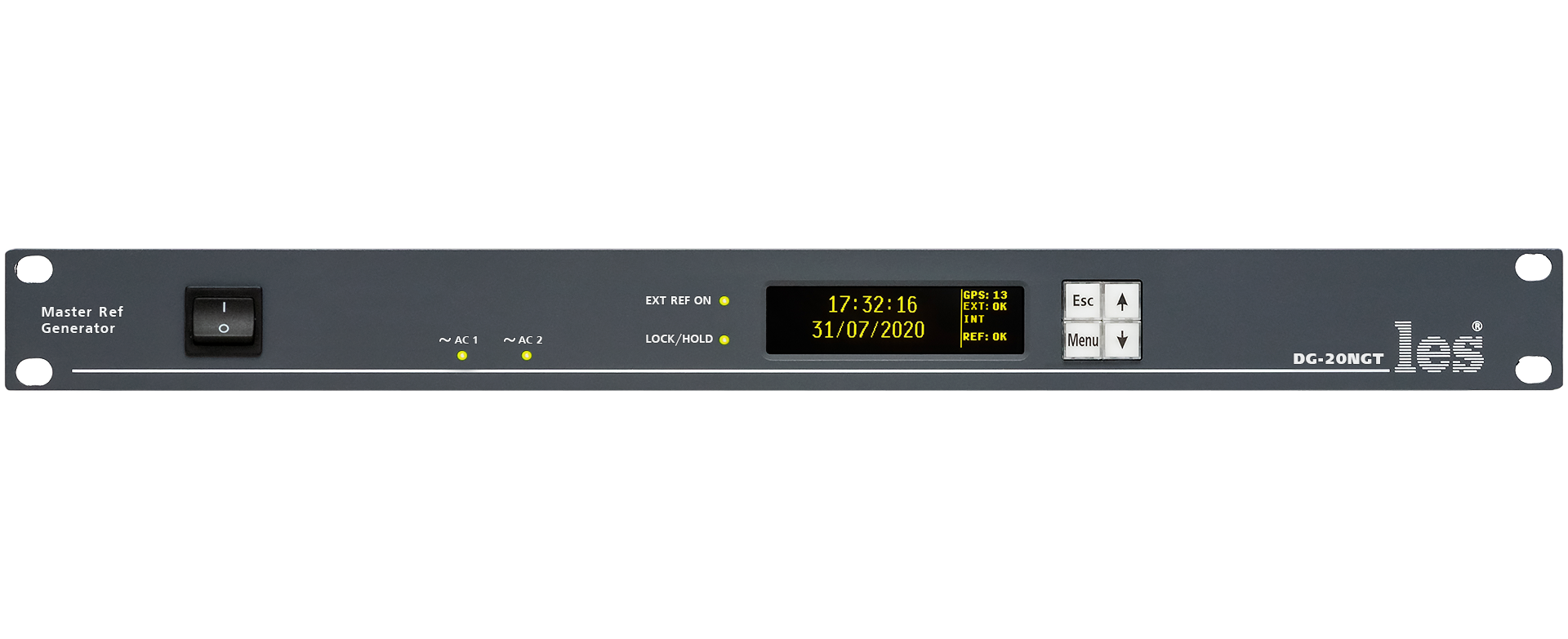

DG-20NGT генератор синхросигналов Les
-10%
242 000 руб.
217 800 руб.
(Скидка 24 200 руб. при заказе на сайте от 1 шт)
(уже с включенным НДС 20%, безнал/нал/карты и др., юр и физ лица)
Получить скидки: от 2 шт
Свободный остаток на складах: уточняется по запросу (или отправьте заказ с сайта)
- Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀
-
от 10 000 руб.
- Стоимость доставки по России:⠀⠀⠀⠀
-
от 350 руб.
Описание
Les DG-20NGT — оригинальный генератор синхросигналов: black burst, tri-level, wordclock 48кГц, 10MHz, 1pps, NTP сервер, LTC, TPG HD/SD-SDI, ОСХО.
DG-20NGT – это надёжный и высокостабильный генератор вещательного качества синхросигналов и сигналов точного времени необходимых для работы телевизионного комплекса. Генератор обеспечивает эталонные выходы сигнала временного кода в формате LTC EBU, две пары аналоговых синхросигналов (black burst черное поле PAL и/или Tri-level формата 1080/50i) с возможностью подстройки фазы относительно опорного сигнала по горизонтали и вертикали, сигналы Wordclock 48 кГц, 10 MHz, 1pps и два выхода HD/SD-SDI с тестовым сигналом. DG-20NGT имеет встроенный NTP-сервер и часы реального времени.
Генератор можно привязать к высокостабильным сигналам времени и частоты присутствующим в глобальной системе позиционирования (GLONASS и GPS), внешнему синхросигналу или протоколу сетевого времени NTP.
GPS антенна подключается к генератору по UTP кабелю через внешний блок RX-02SAT. Благодаря такому подключению, антенну можно отнести от генератора на расстояние до 200 метров. Антенна и внешний блок не входят в комплект поставки, поставляются опционально.
При отсутствии внешних сигналов синхронизации, DG-20NGT ведётся от собственного термостатированного кварцевого генератора (OCXO — Oven Controlled Crystal Oscillators), обеспечивая частотно-температурную стабильность 600 ppb в пределах –40…+85 °C.
Адресно-временной код (LTC) выводится через два разъёма XLR и ему может быть назначен временной сдвиг по отношению к UTC.
DG-20NGT имеет два блока питания, работающих в горячем резерве. Работа прибора гарантируется при наличии сетевого питания хотя бы на одном входе.
Срок гарантии составляет 24 (двадцать четыре) месяца со дня приобретения.
Технические характеристики
Выходы синхросигналов
|
Black Burst
|
PAL-B 625i/50
|
Уровень сигнала Black Burst на нагрузке 75 Ом, (мВ)
|
300 ± 5мВ
|
HD Tri-Level
|
SMPTE 1080i/50
|
Уровень сигнала HD Tri-Level на нагрузке 75 Ом, (мВ)
|
от -300 до +300 ± 5 мВ
|
DC Offset, (В)
|
0 ± 0.05
|
Соотношение сигнал/шум, (dB rms)
|
> 60
|
Выходное сопротивление, (Ом)
|
75
|
Тип разъёмов для сигналов ВВ и HD Tri-Level
|
BNC
|
Количество выходов для сигналов ВВ и HD Tri-Level
|
4
|
Импульсный сигнал, (Гц)
|
1 (1pps)
|
Уровень сигнала 1pps на нагрузке 75 Ом, (В)
|
2,5
|
Сигнал меандр, (кГц)
|
1
|
Уровень сигнала 1кГц на нагрузке 75 Ом, (В)
|
2,5
|
Wordclock, (кГц)
|
48
|
Уровень сигнала Wordclock на нагрузке 75 Ом, (В)
|
2,5
|
Время нарастания сигнала Wordclock, (нс)
|
≤ 35
|
CW сигнал, (МГц)
|
10
|
Уровень CW сигнала на нагрузке 75 Ом, (В)
|
2,5
|
10 МГц SFPDR, (dBc)
|
> 50
|
Тип разъёмов для сигналов 1pps, Wordclock, CW, 1кГц
|
BNC
|
Количество выходных разъёмов для сигналов 1pps, Wordclock, CW, 1кГц
|
2
|
LTC Выход
|
Стандарт сигнала
|
ГОСТ IEC 60461-20141
|
Кадровая частота, (Гц)
|
25
|
Количество выходов
|
2
|
Разъёмы
|
3-pin XLR male
|
Выходное сопротивление, (Ом)
|
50
|
Управление по Ethernet
|
Тип сети
|
Ethernet 10/100 Base-T IEEE 802.3
|
Разъём
|
RJ-45
|
Интерфейс управления
|
web-интерфейс
|
SDI Тестовый Сигнал
|
Стандарт сигнала
|
SMPTE 259M, SMPTE 292M
|
Количество выходов
|
2
|
Разъёмы
|
BNC
|
Уровень сигнала, (мВ)
|
800
|
Джиттер, (UI)
|
< 0,2
|
Входной сигнал синхронизации
|
Поддерживаемые стандарты сигналов
|
Black Burst (PAL-B), HD Tri-Level sync (1080i/50)
|
Количество входов
|
1
|
Разъём
|
BNC
|
Общие характеристики
|
Стабильность опорной частоты при автономной работе, (ppb)
|
± 600
|
Стабильность опорной частоты при синхронизации от спутникового приемника, (ppb)
|
± 60
|
Стабильность опорной частоты при синхронизации от NTP, (ppb)
|
± 600
|
Время горячего старта спутникового приемника в оптимальных условиях, (сек)
|
5
|
Время холодного старта спутникового приемника в оптимальных условиях, (мин)
|
4
|
Электрические характеристики
|
Напряжение питания, (В)
|
230 ± 10%
|
Потребляемая мощность, (Вт)
|
9
|
Количество блоков питания
|
2
|
Тип разъёма на блоках питания
|
IEC 60320 C14
|
Физические характеристики
|
Диапазон рабочих температур, (°С )
|
от +5 до +40
|
Габаритные размеры (Ш х В х Г), (мм)
|
483 х 44 х 123
|
Вес, (кг)
|
2.3
|
Файлы
DG-20NGT Руководство пользователя
DG-20NGT Паспорт изделия
ЕАС - ТС Декларация о соответствии изделий серии DG
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
