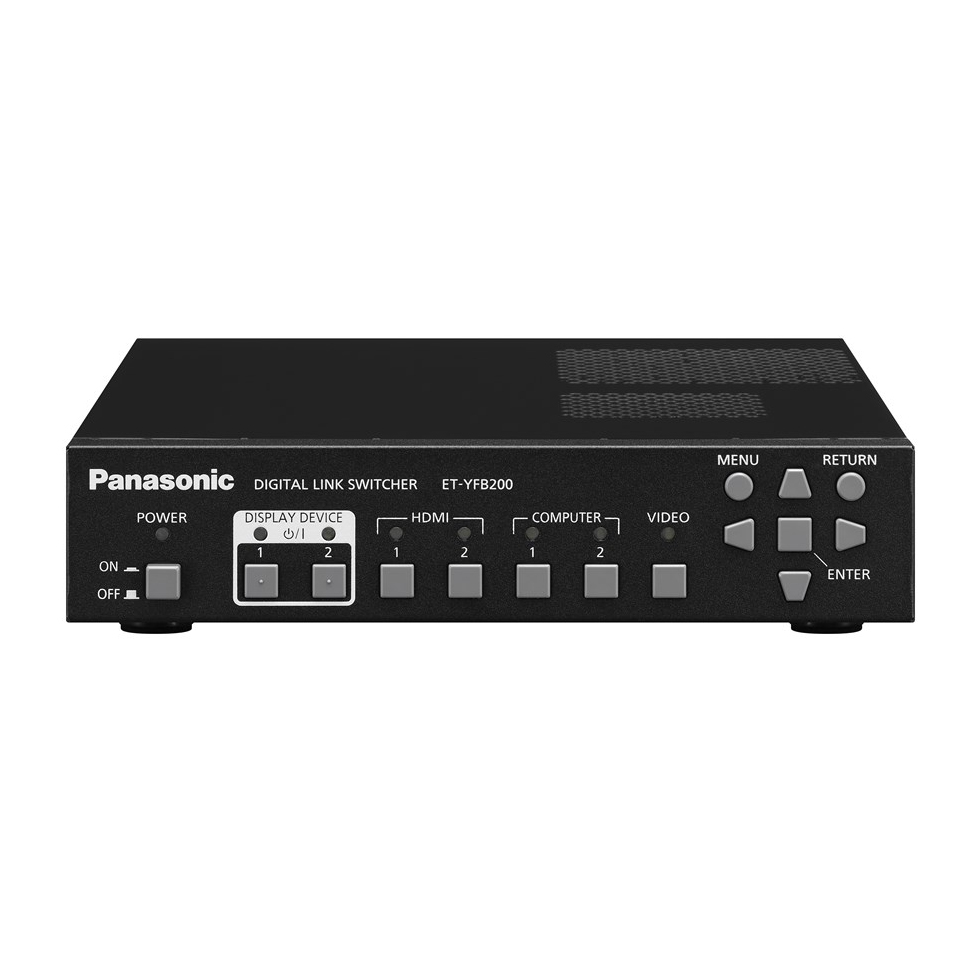

ET-YFB200G блок коммутации Panasonic   

• 2 x DIGITAL LINK (на основе технологии HDBaseT ™) выводят несжатые HD-видеосигналы, аудио и командные сигналы на два проектора / дисплея
• Передача DIGITAL LINK на дальние расстояния до 150 м (492 фута) через один кабель CAT 5e (STP) или выше
• Возможность подключения к сети (каскадное) для распространения изображения на нескольких устройствах
• Обильные входные терминалы, включая входы HDMI (x 2), вход RGB и аудиовходы (x 3)
• Отдельный аудиовыход облегчает воспроизведение звука при выключении проектора

Простота в эксплуатации и установке

• Выход DVI-D включен для подключения дополнительного проектора / дисплея или для мониторинга исходящих сигналов на подключенном ПК
• Удобное дистанционное управление видеомикшером с ПК или планшета
• Поддерживает программное обеспечение раннего предупреждения, позволяющее избежать сбоев или более легко идентифицировать
• Удобные кнопки мягкого касания и компактные размеры половинной стойки
• Кнопки On / Standby на передней панели для отдельных устройств отображения
• Вход ET-YFB200G можно выбрать с помощью пульта дистанционного управления проектором Panasonic с поддержкой совместимости DIGITAL LINK
• Совместимость с оборудованием другого производителя на основе той же технологии
• Кронштейны для установки серверной стойки (стандарты EIA) включены

Высококачественная цифровая передача сигнала

• Цифровая передача обеспечивает качество изображения и звука без потерь на большие расстояния
• Digital Cinema Reality преобразует чересстрочные сигналы движущегося изображения в красиво гладкие прогрессивные изображения
• Режим «Без сигнала» автоматически отключает выход DIGITAL LINK, если входной сигнал не обнаружен,
• Сигналы ПК автоматически изменяются и выводятся с оптимальным разрешением в соответствии с разрешением панели проектора *
• Функция автоматической настройки автоматически различает входной сигнал и настраивается на выход с оптимальным углом обзора
• Поддерживается поддержка формата 3D-видео (только для сквозного режима)
• Совместимость с закрытыми заголовками

* Настройка выхода для ET-YFB200G должна быть установлена на AUTO. Эта функция масштабирования / изменения размера не поддерживает некоторые форматы.

Распределите цифровые сигналы на два устройства отображения

ET-YFB200G имеет два выхода DIGITAL LINK, позволяющие одновременно передавать медиа и сигналы управления на два проектора, два дисплея или один проектор и один дисплей.

• Бесшовное управление и распространение мультимедиа на главный проектор и суб-дисплей или где контент передается в две отдельные комнаты
• Поддерживает смещение краев для крупноформатной проекции с двумя проектами на больших площадках или на спортивных мероприятиях
• Возможность мониторинга из диспетчерской на ПК через DVI-D выход
• В-браузерный пульт дистанционного управления для удобной работы на планшете или ПК

Примеры применения

Dual DIGITAL LINK OUT идеально подходит для использования в аудиториях, лекционных театрах и конференц-залах с использованием первичных и вспомогательных дисплеев, а также для проекции с двумя проектами в больших местах, таких как места отправления культа, мероприятия на открытом воздухе и в помещении и т.д.

Daisy-chain (Каскад) для подключения нескольких устройств отображения

В приложениях, где более двух устройств отображения необходимо интегрировать в AV-сеть, несколько ET-YFB200G могут быть подключены последовательно (с каскадом) через DVI-D для переключения и ретрансляции сигналов на несколько дисплеев с помощью DIGITAL LINK.

• Включает передачу видео Full HD до 150 м (492 фута) *
• Поддержка панорамных дисплеев на 360 градусов с использованием нескольких проекторов
• Программное обеспечение раннего предупреждения для надежной работы в критически важных ситуациях

Интегрирует 3x3 видеостены

ET-YFB200G является дополнительным компонентом в сквозных решениях для видеостены Panasonic, которые включают в себя выделенную модульную монтажную рамку, автоматическую калибровку цвета с камерой и последовательную цепочку панелей через DIGITAL LINK.

• Совместимость с видеостеновыми панелями до 3 x 3 панелей, а также 3 x 1 конфигурации
• Включает передачу сигналов Full-HD Full HD с исходных устройств, хранящихся в безопасных удаленных местах
• Подходит для приложений, в которых источник входного сигнала часто не переключается
• Возможность маршрутизации аудиосигналов отдельно к звуковым системам для усиления

• HDMI IN: fH: 15.73 кГц, fV: 59.94 Гц [525i (480i)], fH: 31.47 кГц, fV: 59.94 Гц [525p (480p)], fH: 45.00 кГц, fV: 60 Гц [750p (720)/60p], fH: 33.75 кГц, fV: 60 Гц [1125 (1080)/60i], fH: 67.50 кГц, fV: 60 Гц [1125 (1080)/60p], fH: 27.00 кГц, fV: 24 Гц [1125 (1080)/24p], fH: 28.13 кГц, fV: 25 Гц [1125 (1080)/25p], fH: 15.63 кГц, fV: 50 Гц [625i (576i)], fH: 31.25 кГц, fV: 50 Гц [625p (576p)], fH: 37.50 кГц, fV: 50 Гц [750p (720)/50p], fH: 28.13 кГц, fV: 50 Гц [1125 (1080)/50i], fH: 56.25 кГц, fV: 50 Гц [1125 (1080)/50p], fH: 27.00 кГц, fV: 48 Гц [1125 (1080)/24sF], fH: 33.75 кГц, fV: 30 Гц [1125 (1080)/30p], Разрешение дисплея: VGA-WUXGA (только сигналы с прогрессивной разверткой), совместим с VESA CVT-RB, тактовая частота: 25-162 МГц
• RGB: fH: 15.6-99 кГц, fV : 24-120 Гц, тактовая частота 13.5 - 162 мГц
• YPBPR (YСBСR): fH: 15.73 кГц, fV: 59.94 Гц [525i (480i)], fH: 31.47 кГц, fV: 59.94 Гц [525p (480p)], fH: 45.00 кГц, fV: 60 Гц [750p (720)/60p], fH: 33.75 кГц, fV: 60 Гц [1125 (1080)/60i], fH: 67.50 кГц, fV: 60 Гц [1125 (1080)/60p], fH: 27.00 кГц, fV: 24 Гц [1125 (1080)/24p], fH: 28.13 кГц, fV: 25 Гц [1125 (1080)/25p], fH: 15.63 кГц, fV: 50 Гц [625i (576i)], fH: 31.25 кГц, fV: 50 Гц [625p (576p)], fH: 37.50 кГц, fV: 50 Гц [750p (720)/50p], fH: 28.13 кГц, fV: 50 Гц [1125 (1080)/50i], fH: 56.25 кГц, fV: 50 Гц [1125 (1080)/50p], fH: 27.00 кГц, fV: 48 Гц [1125 (1080)/24sF], fH: 33.75 кГц, fV: 30 Гц [1125 (1080)/30p]
• Video: fH: 15,73 кГц, fV 59.94 Гц [NTSC/NTSC4.43/PAL/PAL 60/PAL-N/PAL-M/SECAM]

Интерфейсы:

• COMPUTER 1 IN: D-sub HD 15 контактов х 1 (female) (RGB / YPBPR / YCBCR x 1)
• COMPUTER 2 IN: D-sub HD 15 контактов х 1 (female) (RGB / YPBPR / YCBCR x 1)
• VIDEO IN: RCA х 1
• HDMI 1 IN: 19-pin x 2, HDMI™ (Deep Color, HDCP совместим)
• HDMI 2 IN: 19-pin x 2, HDMI™ (Deep Color, HDCP совместим)
• AUDIO IN 1: M3 (L, R) x 1
• AUDIO IN 2: M3 (L, R) x 1
• AUDIO IN 3: M3 (L, R) x 1
• DIGITAL LINK OUT 1: RJ-45 x 1 (для подключения Digital Link)
• DIGITAL LINK OUT 2: RJ-45 x 1 (для подключения Digital Link)
• DVI-D OUT: DVI-D 24-pin x 1 (DVI 1.0 совместимый, совместим с HDCP, совместим только с одной линией)
• AUDIO OUT: M3 (L, R) х 1 (variable)
• REMOTE IN: D-sub 9-контактов, 1 шт. (female) для внешнего управления (параллельно)
• LAN: RJ-45 x 1 (для сетевого подключения, 10Base-T/100Base-TX)
• Последовательный порт SERIAL IN: 3-pin 3.5 мм , 1 шт. съемная клемма для внешнего управления (RS-232C совместимый)
• DIGITAL LINK/DVI-D (Выходное разрешение): 1920 x 1200, 1920 x 1080, 1280 x 800, 1024 x 768, 1400 x 1050, 1366 x 768

• Сетевой адаптер: х 1
• Инструкция по эксплуатации: x 1
• Монтажные кронштейны для установки на полку: x 2
• Шнур питания: x 3
• Ножки: x 4
• Винты (M3x6): x 7 (Для прикрепления кронштейна для крепления адаптера переменного тока х 1) (Для прикрепления кронштейнов для установки на полку х 6)
• Винты (M3x4): x 4 (Для прикрепления ножек)
• Компакт-диск: х 1
• Кронштейн для крепления адаптера переменного тока: х 1
• Штекер для 3-контактной 3,5 мм съемной клеммной колодки: х 1
