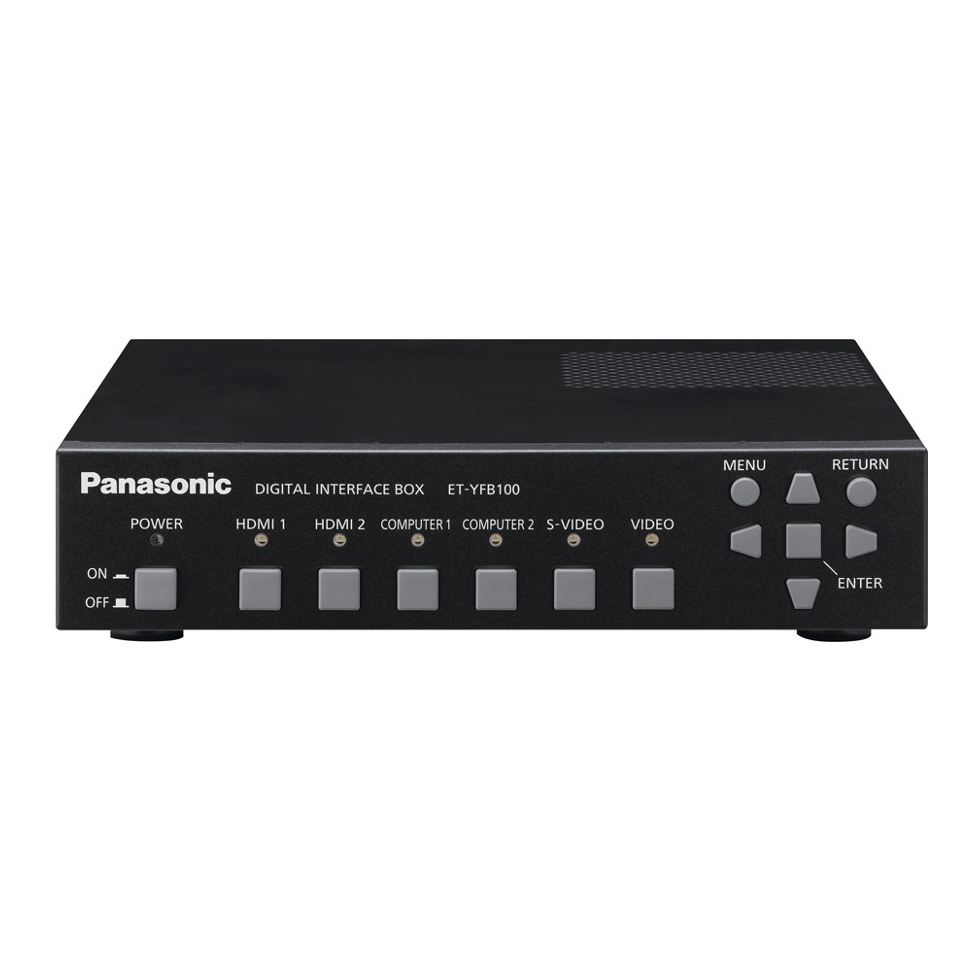

ET-YFB100G блок коммутации Panasonic   

Оригинальный блок ET-YFB100G Panasonic.

ET-YFB100G - блок коммутации предназначен для использования с совместимыми проекторами Panasonic. Он действует в качестве коммутатора для DIGITAL LINK. Сигналы видео, аудио и управления (LAN / последовательный) могут передаваться на расстояние до 100 метров, используя только кабель локальной сети (CAT5e или более STP кабель). В дополнение к видео и RGB сигналам, может передаваться HDMI сигналы. Переключение осуществляется с помощью беспроводного пульта дистанционного управления проектора или кнопки на панели управления цифровым коммутаром.

Передача цифровых сигналов с помощью одного кабеля

• Оборудован выходным терминалом DIGITAL LINK. Позволяет передавать HDMI, несжатые HD-видеосигналы, аудиосигналы и сигналы управления (Ethernet, RS-322C) на расстояние до 100 метров (328 футов) через один кабель CAT5e (STP) или выше.
• Обильные входные терминалы, включая два набора входов HDMI и RGB.
• Отдельный аудиовыход позволяет выводить звук, когда питание проектора выключено.
• Вход ET-YFB100G можно выбрать с помощью пульта дистанционного управления проектором Panasonic с совместимостью DIGITAL LINK.

• Цифровая передача обеспечивает четкое качество изображения и звука без ухудшения даже на больших расстояниях.
• Digital Cinema Reality преобразует чересстрочные сигналы движущегося изображения в красиво гладкие прогрессивные изображения.
• Сигналы ПК автоматически изменяются и выводятся в оптимальном разрешении в соответствии с разрешением панели проектора. *
• Функция автоматической настройки автоматически различает входной сигнал и настраивает его для вывода оптимального угла обзора.
• Поддерживается поддержка формата 3D-видео (только в режиме Pass Through)

* Настройка выхода для ET-YFB100G должна быть установлена на AUTO. Эта функция масштабирования / изменения размера не поддерживает некоторые форматы.

Удобные функции Expand System Configuration Canential

DIGITAL LINK - это оригинальная функция, добавленная к технологии HDBaseT ™.

Сигналы от ET-YFB100G также могут быть переданы на проектор, не являющийся DIGITAL LINK, с использованием оборудования другого производителя, основанного на той же технологии.

Оригинальные кронштейны в комплекте

Частота сканирования:

• HDMI: fH: 2 7–99 kHz, fV: 24–119.8 Hz, dot clock: 25.2–162 MHz
• RGB: fH: 15.6–99 kHz, fV: 24–119.8 Hz, dot clock: 13.5–162 MHz
• YPBPR (YСBСR): 480i (525i): fH 15.75 kHz; fV 60 Hz, 576i (625i): fH 15.63 kHz; fV 50 Hz, 480p (525p): fH 31.50 kHz; fV 60 Hz, 576p (625p): fH 31.25 kHz; fV 50 Hz, 720 (750)/60p: fH 45.00 kHz; fV 60 Hz, 720 (750)/50p: fH 37.50 kHz; fV 50 Hz, 1080 (1125)/60i: fH 33.75 kHz; fV 60 Hz, 1080 (1125)/50i: fH 28.13 kHz; fV 50 Hz, 1080 (1125)/25p: fH 28.13 kHz; fV 25 Hz, 1080 (1125)/24p: fH 27.00 kHz; fV 24 Hz, 1080 (1125)/30p: fH 33.75 kHz; fV 30 Hz, 1080 (1125)/60p: fH 67.50 kHz; fV 60 Hz, 1080 (1125)/50p: fH 56.25 kHz; fV 50 Hz
• S-Video/Video: fH: 15.75 kHz, fV 60 Hz [NTSC/NTSC4.43/PAL-M/PAL60], fH: 15.63 kHz, fV: 50 Hz [PAL/PAL-N/SECAM]

Интерфейсы:

• HDMI IN: HDMI 19-pin × 2, Deep Color, HDCP compatible 480p (525p), 576p (625p), 720 (750)/60p, 720 (750)/50p, 1080 (1125)/60i, 1080 (1125)/50i, 1080 (1125)/24p, 1080 (1125)/25p, 1080 (1125)/30p, 1080 (1125)/60p, 1080 (1125)/50p. VGA (640 × 480)–WUXGA*1 (1,920 × 1,200), audio signal: linear PCM (sampling frequencies: 48 kHz, 44.1 kHz, 32 kHz)
• COMPUTER (RGB) IN: D-sub HD 15-pin (female) ×1. G: 0.7 Vp-p (1.0 Vp-p for sync on G), 75 ohms; B, R: 0.7 Vp-p, 75 ohms; HD/VD, SYNC: high impedance, TTL (positive/negative). Y, PB(CB), PR(CR) Y: 1.0 Vp-p (including sync signal); PB(CB), PR(CR): 0.7 Vp-p, 75 ohms
• COMPUTER (RGB) 2 IN / 1 OUT: D-sub HD 15-pin (female) ×2. G: 0.7 Vp-p (1.0 Vp-p for sync on G), 75 ohms; B, R: 0.7 Vp-p, 75 ohms; HD/VD, SYNC: high impedance, TTL (positive/negative)
• VIDEO IN: RCA pin × 1, 1.0 Vp-p, 75 ohms
• S-VIDEO IN: Mini DIN 4-pin × 1, Y: 1.0 Vp-p; C: 0.286 Vp-p, 75 ohms
• AUDIO IN: M3 (L, R) × 1, 0.5 Vrms
• AUDIO OUT: M3 (L, R) × 1 (monitor out: 0–2.0 Vrms, variable)
• SERIAL IN: D-sub 9-pin (female) × 1, for external control (RS-232C compliant)
• REMOTE IN: D-sub 9-pin (female) × 1 for external control (parallel)
• LAN: RJ-45 × 1, for network connection, 100Base-TX/10Base-T
• DIGITAL LINK: RJ-45 × 1, for Digial Link connection

• Сетевой адаптер: х 1
• Кабель питания (2 м): x 3
• Держатель шнура питания переменного тока: x 1
• Монтажные кронштейны для монтажа в стойку или столешницу: x 2
• Монтажный кронштейн для установки в стойку: x 1
• Винты с потайной головкой: x 6
• Ножки: х 4
• Винты для установки ножек: х 4

*1 Поддерживается только тогда, когда сигналы совместимы с VESA CVT-RB (скоординированное видео с временным сокращением).

*2 Выступающие детали не включены.
