DS-15VNS2 усилитель-распределитель Les

77 440 руб.

(уже с включенным НДС 20%, безнал/нал/карты и др., юр и физ лица)
Страна-изготовитель: Россия
Получить скидки: от 3 шт

Свободный остаток на складах: есть в наличии
Отгрузка в течение: 2 - 4 дней

Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀: от 10 000 руб.
Стоимость доставки по России:⠀⠀⠀⠀: от 350 руб.

Сколько Вам нужно? - + шт

Купить В корзину Получить скидки от 3 шт

Описание

Описание │ Технические характеристики │ Файлы │ Отзывы о товаре

Оригинальный усилитель-распределитель DS-15VNS2 Les.

DS-15VNS2 усилитель-распределитель 1 в 5 композитных видео и аналоговых стерео звуковых сигналов. Входные звуковые сигналы несимметричные, выходные симметричные.

Основные особенности:

Усилитель-распределитель композитных видео и симметричных звуковых сигналов DS-15VNS2 предназначен для работы в составе монтажных и эфирных телевизионных студий. Он позволяет передавать композитный видеосигнал и стерео аудио сигнал (с преобразованием из несимметричного в симметричный) от одного источника к пяти приемникам.

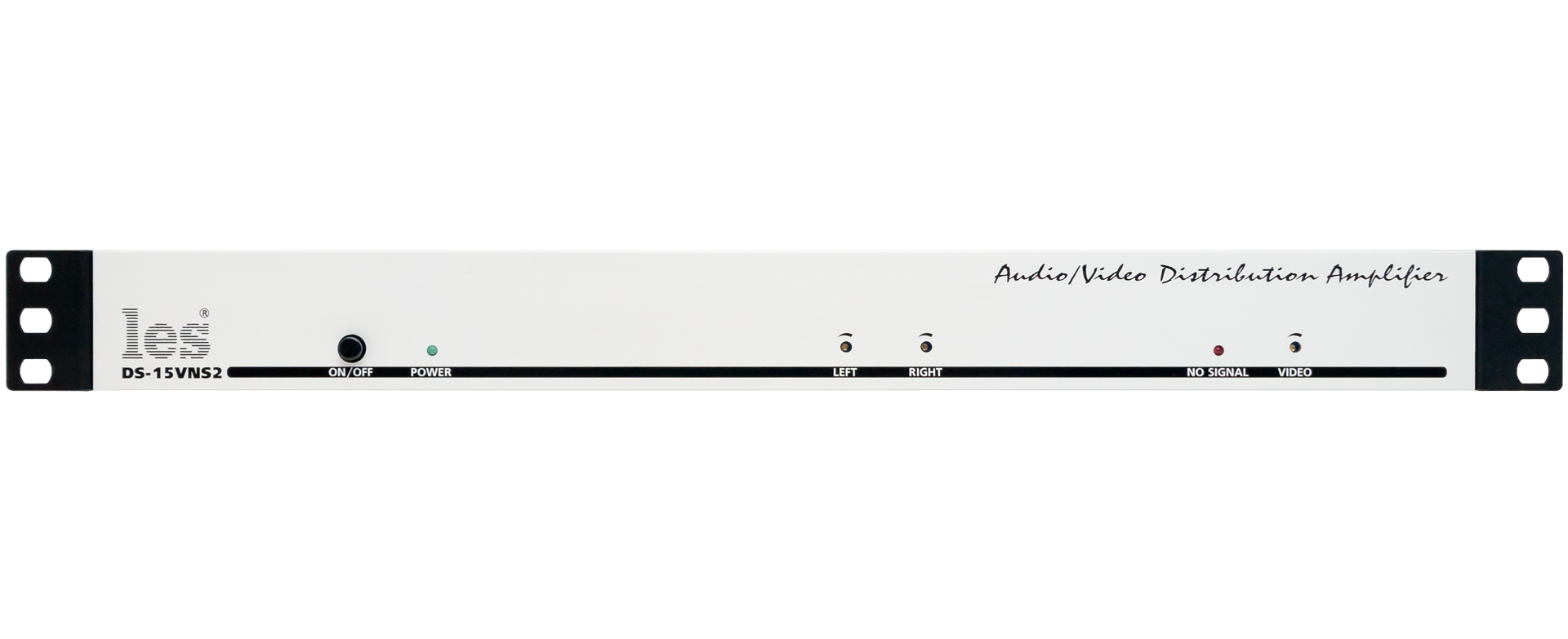

Наличие на передней панели усилителя регуляторов коэффициента передачи“под шлиц” для каждого входа (видео, аудио левый/правый) позволяет установить требуемый коэффициент передачи в зависимости от типа источника сигнала.
Эффективное фоноподавление по входам позволяет использовать усилитель-распределитель для работы в условиях сильных синфазных помех. Однако, это требует обязательного заземления источника сигнала и самого усилителя-распределителя.
Регулятор усиления видеосигнала оснащен цепями кабельной коррекции, что позволяет устранить влияние входного кабеля длиной до 100 м. Коррекция рассчитана для коаксиального кабеля диаметром 7-8 мм (например, РК75-4-12, Canare LV-61C, и подобных).
На передней панели прибора расположен индикатор отсутствия видеосигнала (красный светодиод), который загорается при отсутствии или существенном занижении амплитуды входного видеосигнала.
Некоторые параметры усилителя-распределителя могут быть изменены с помощью перемычек, расположенных на плате прибора(см. Дополнительные настройки).
Коммутационные разъемы для подключения источника/приемников видеосигнала - типа BNC, аудио сигнала - типа RCA («тюльпан», по входам) и XLR-5 (вилка, по выходам).
Боковые уголки крепления позволяют установить усилитель-распределитель в приборной стойке или на консоли шириной 19 дюймов.

Технические характеристики

Общие
Количество входов / выходов	1/5
Максимально допустимая импульсная (до 5 мс) перегрузка по всем входам/выходам	± 100 В
Тракт видео
Формат сигналов	композитный
Вид тракта	открытый/закрытый
Тип входа	дифференциальный / с общей землей
Входное сопротивление для синфазных сигналов	510 Ом/ 0 Ом
Входное сопротивление для дифференциальных сигналов	75 Ом
Номинальный размах входных сигналов	1.0 В (p-p)
Максимальный размах входных сигналов	±2.0 В
Максимально допустимый уровень входного синфазного сигнала при номинальном уровне входных сигналов	±6 В
Коэффициент подавления синфазного сигнала на частоте 50 Гц (фоноподавление), не хуже	-70 дБ
Диапазон регулировки коэффициента передачи по входу	1 .. 1.1
Неравномерность АЧХ в диапазоне рабочих частот, не более	±0.1 дБ
Полоса пропускания по уровню -3 дБ, не менее	30 МГц
Постоянное смещение на выходе (на нагрузке 75 Ом), не более	± 6 мВ
Тип разъемов	BNC
Тракт звука
Формат сигналов вход/выход	несимметричный / симметричный
Тип входа/выхода	беcтрансформаторный
Входное сопротивление	20 кОм
Выходное сопротивление, не более	60 Ом
Номинальный уровень входного сигнала	- 6 dBu / 0.388 В
Максимальный уровень выходного сигнала на нагрузке 600 Ом	+22 dBu / 9,757 В
Постоянная составляющая на выходе, не более	50 мВ
Полоса пропускания по уровню -3 дБ, не менее	100 кГц
Диапазон регулировки коэффициента передачи по входу	- 6 дБ ..+ 6 дБ
Неравномерность АЧХ в полосе 20 Гц - 20 кГц, не хуже	± 0.1 дБ
Коэффициент нелинейных искажений, не более	0.007 %
Взвешенный уровень собственных шумов, приведенных ко входу, не более	- 95 dBu
Тип разъемов	RCA / XLR-5
Электрические
Напряжение питания, (В)	100 - 250 (50 - 440 Гц)
Потребляемая мощность, (Вт)	≤ 10
Количество блоков питания	1
Входной разъём электропитания	IEC 60320 C14
Физические
Диапазон рабочих температур, (°С)	+ 5 ... + 40
Вес, (кг)	1,9
Объём, (м³)	0,007

Файлы

DS-15VNS2 Руководство пользователя
DS-15VNS2 Паспорт изделия
ЕАС - ТС Декларация о соответствии изделий серии DS
