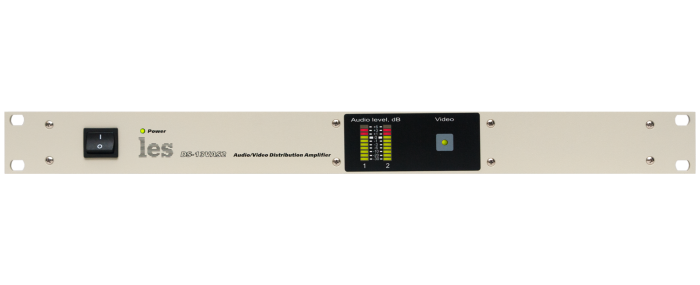

Оригинальный усилитель-распределитель DS-13VAS2 Les.

DS-13VAS2 усилитель-распределитель 1 в 3 композитных видео и симметричных стерео звуковых сигналов с индикатором уровня звука.

Основные особенности:

Усилитель-распределитель композитных видео и симметричных звуковых сигналов DS-13VAS2 предназначен для работы в составе монтажных и эфирных телевизионных студий. Он позволяет передавать композитный видеосигнал и стерео симметричный звуковой сигнал от одного источника к трем приемникам.
Наличие на задней панели усилителя регуляторов коэффициента передачи “под шлиц” для каждого входа позволяет установить требуемый коэффициент передачи в зависимости от типа источника сигнала.
Эффективное фоноподавление по входам позволяет использовать усилитель-распределитель для работы в условиях сильных синфазных помех. Однако, это требует обязательного заземления источника сигнала и самого усилителя-распределителя.
Регулятор усиления видеосигнала оснащен цепями кабельной коррекции, что позволяет устранить влияние входного кабеля длиной до 100 м. Коррекция рассчитана для коаксиального кабеля диаметром 7-8 мм (например, РК75-4-12, Canare LV-61C, и подобных). При необходимости коррекцию можно отключить.
Индикатор уровня звукового сигнала показывает квазипиковое (5 мс) значение на 10-ти сегментном индикаторе. Нулевое значение (0дБ) на шкале индикатора может соответствовать уровням: -10 дБм, -6 дБм, 0 дБм или +6 дБм. В заводской установке – 0 дБм (0.775 В).
Отдельный двухцветный светодиод показывает наличие (зеленый) или отсутствие (красный) входного видеосигнала. Критерием пропадания сигнала является уменьшение амплитуды строчного синхроимпульса ниже 100 мВ.
Некоторые параметры усилителя-распределителя могут быть изменены с помощью перемычек, расположенных под крышкой прибора.
При пропадании сетевого питания осуществляется прямой релейный обход по видео и аудио каналам с входов на выходы «1».
Коммутационные разъемы для подключения источника/приемников видеосигнала - типа BNC, аудиосигнала - типа XLR (розетка по входу, вилка по выходам).
Крепежные отверстия на передней панели позволяют установить усилитель-распределитель в приборной стойке или на консоли шириной 19 дюймов.

Технические характеристики

Количество входов/выходов	1/3
Напряжение питания	220 B ± 10%
Габаритные размеры	483 х 120 х 44 (19",1U)
Диапазон рабочих температур	5..40 °С
Потребляемая мощность, не более	6 Вт
Максимально допустимая перегрузка по всем входам/выходам	12 В
Тракт видео
Формат сигналов	композитный
Вид тракта	открытый/закрытый
Тип входа	дифференциальный
Входное сопротивление для синфазных сигналов	510 Ом
Входное сопротивление для дифференциальных сигналов	75 Ом / 20 кОм
Выходное сопротивление	75 Ом
Номинальный размах входных сигналов	1.0 В (p-p)
Максимальный размах входных сигналов	±2.0 В
Максимально допустимый уровень входного синфазного сигнала при номинальном уровне входных сигналов	±3 В
Коэффициент подавления синфазного сигнала на частоте 50 Гц (фоноподавление), не хуже	-70 дБ
Диапазон регулировки коэффициента передачи по входу	1 .. 1.1
Неравномерность АЧХ в диапазоне рабочих частот, не более	±0.1 дБ
Полоса пропускания по уровню -3 дБ, не менее	60 МГц
Постоянное смещение на выходе (на нагрузке 75 Ом), не более	± 6 мВ
Тип разъемов	BNC
Тракт звука
Формат сигналов
Тип входа/выхода	безтрансформаторный
Входное сопротивление	600 Ом/20 кОм
Выходное сопротивление, не более	60 Ом
Номинальный уровень входного сигнала	- 6 dBu .. +10 dBu
Максимальный уровень выходного сигнала на нагрузке 600 Ом	+18 dBu / 6.156 В
Допустимый диапазон синфазных напряжений	± 10 В
Коэффициент подавления входного синфазного сигнала, не менее	60 дБ
Постоянная составляющая на выходе, не более	50 мВ
Полоса пропускания по уровню -3 дБ, не менее	100 кГц
Диапазон регулировки коэффициента передачи по входу	- 6 дБ ..+ 6 дБ
Неравномерность АЧХ в полосе 20 Гц - 20 кГц, не хуже	± 0.1 дБ
Коэффициент нелинейных искажений, не более	0.006 %
Взвешенный уровень собственных шумов, не более	- 92 dBu
Тип разъемов	XLR

Файлы

DS-13VAS2 Руководство пользователя
DS-13VAS2 Паспорт изделия
ЕАС - ТС Декларация о соответствии изделий серии DS

Вес и размеры в упаковке (измерено на складе Global Systems)

Вес	2.9 кг
Высота	11 см
Ширина	26 см
Глубина	52 см
