TR-11N2 изолирующий трансформатор Les

-10%

17 160 руб.

15 444 руб.

(Скидка 1 716 руб. при заказе на сайте от 1 шт)

(уже с включенным НДС 20%, безнал/нал/карты и др., юр и физ лица)
Страна-изготовитель: Россия
Получить скидки: от 4 шт

Свободный остаток на складах: есть в наличии
Отгрузка в течение: 2 - 4 дней

Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀: от 10 000 руб.

Сколько Вам нужно? - + шт

Купить В корзину Получить скидки от 4 шт

Описание

Описание │ Технические характеристики │ Файлы │ Отзывы о товаре

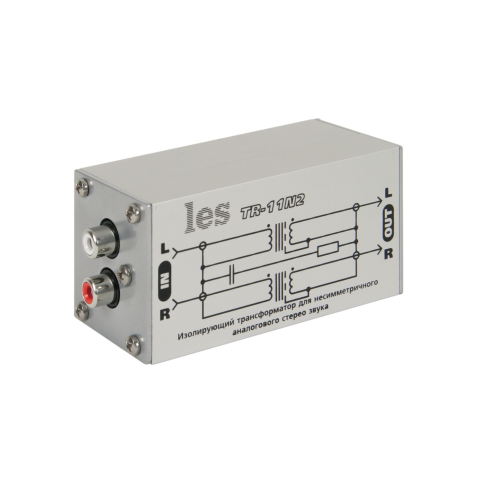

Оригинальный изолирующий трансформатор TR-11N2 Les.

Изолирующий трансформатор TR-11N2 предназначен для разрыва цепей земли в линиях несимметричного аналогового стерео звукового сигнала линейного уровня (-10 - 0 дБм, 0,2 - 0,7 В эфф).

Применение изолирующих трансформаторов необходимо во всех случаях наличия значительных разностей напряжения или возможных бросков потенциала между землями приемника и источника сигналов. Трансформаторная развязка позволяет разорвать земляной контур, предотвращая попадание наводки сетевой частоты и ее гармоник в полезный сигнал. Также рекомендуется применение трансформаторной развязки в случае сложной топологии земли, например, при многоточечном заземлении комплекса оборудования. Однако, сама по себе трансформаторная развязка не устраняет фон и помехи, попадающие в сигнал по причине плохого экранирования или магнитных наводок на элементы тракта.

Прибор незаменим при инсталляции Hi-end систем со сложной топологией земли, включающей несколько разнородных устройств с различными вариантами заземления. Применение развязывающего трансформатора - зачастую единственный способ реализовать в полной мере широкий динамический диапазон современного Hi-end оборудования.

Надежный металлический корпус небольших габаритов (44 х 33 х 84 мм) позволяет расположить прибор непосредственно по месту кабельной разводки.

Технические характеристики

Аудио вход
Количество входов
Тип входа
Тип разъемов
Номинальное выходное сопротивление источника
Номинальный уровень входного сигнала
Максимально допустимый уровень входного сигнала при THD = 0,5% на частоте 50 Гц
Аудио выход
Количество выходов	2
Тип выхода	трансформаторный
Тип разъемов	RCA female
Номинальное входное сопротивление приемника	10 - 50
Общие характеристики
Формат звуковых сигналов	аналоговый, несимметричный
Предельно допустимый диапазон импульсных синфазных напряжений в течение 5 мс	600 AC; 1000 DC
Ширина полосы пропускания по уровню -3 дБм, не менее	10 - 40000 Гц
Номинальный коэффициент передачи	- 0,1 дБ
Предельное затухание между каналами на частоте 1 кГц, не хуже	90 дБ
Неравномерность АЧХ в полосе частот (31.5 Гц – 18 кГц), не более	± 0,3
Коэффициент нелинейных искажений при номинальном уровне сигнала на частоте 1 кГц	0.01 %
Физические характеристики
Диапазон рабочих температур	- 35...+ 40 °С
Габаритные размеры (Ш х В х Г)	85 х 44 х 38 мм
Вес	0.22 кг

Файлы

TR-11N2 Руководство пользователя
TR-11N2 Паспорт изделия
TR-11N2 Письмо ФАС - изделие не является средством связи
