TR-11ASM изолирующий трансформатор Les

-10%

17 875 руб.

16 088 руб.

(Скидка 1 788 руб. при заказе на сайте от 1 шт)

(уже с включенным НДС 20%, безнал/нал/карты и др., юр и физ лица)
Страна-изготовитель: Россия
Получить скидки: от 4 шт

Свободный остаток на м. Алексеевской: в наличии, можно забирать

Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀: от 15 000 руб.

Сколько Вам нужно? - + шт

Купить В корзину Получить скидки от 4 шт

Описание

Описание │ Технические характеристики │ Файлы │ Отзывы о товаре

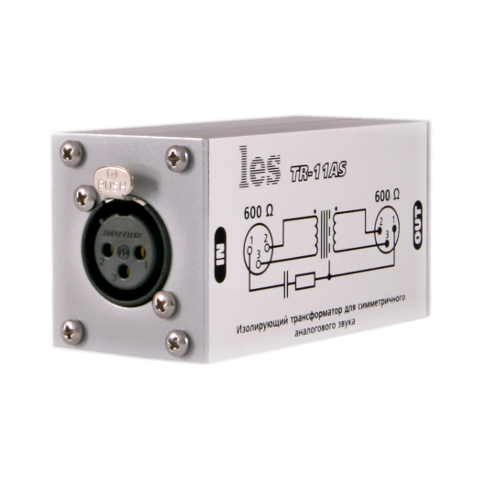

Оригинальный изолирующий трансформатор TR-11ASM Les.

Одноканальный изолирующий трансформатор TR-11ASM предназначен для разрыва цепей земли в линиях симметричного аналогового звукового сигнала линейного уровня (-6/+10 дБм - 0.3/2.5 В эфф). Устройство имеет дополнительный магнитный экран, что позволяет работать с сигналами микрофонного уровня, улучшая защищенность от магнитных помех на 27...32 дБ

Применение изолирующих трансформаторов необходимо во всех случаях наличия значительных разностей напряжения или возможных бросков потенциала между землями приемника и источника сигналов. Трансформаторная развязка позволяет разорвать земляной контур, предотвращая попадание наводки сетевой частоты и ее гармоник в полезный сигнал. Также рекомендуется применение трансформаторной развязки в случае сложной топологии земли, например, при многоточечном заземлении комплекса оборудования. Однако, сама по себе трансформаторная развязка не устраняет фон и помехи, попадающие в сигнал по причине плохого экранирования, нарушения симметрии линий или магнитных наводок на элементы тракта.

При использовании трансформаторной развязки частотные свойства линии зависят от согласования выхода прибора. Ровная АЧХ обеспечивается при сопротивлении нагрузки в диапазоне 150-750 Ом.

Срок гарантии составляет 24 (двадцать четыре) месяца со дня приобретения.

Технические характеристики

Аудио вход
Количество входов	1
Формат звуковых сигналов	аналоговый, симметричный
Тип входа	трансформаторный
Тип разъемов	XLR female
Номинальное выходное сопротивление источника, (Ом)	10 - 600 Ом
Номинальный уровень входного сигнала, (dBu / В)	0 / 0.775 dBu / В
Максимально допустимый уровень входного сигнала, (dBu / В)	+ 10 / 2.451 dBu / В
Аудио выход
Количество выходов	1
Формат звуковых сигналов	аналоговый, симметричный
Тип выхода	трансформаторный
Тип разъемов	XLR male
Номинальное входное сопротивление приемника	600 Ом
Общие характеристики
Экран от магнитных помех	есть
Предельно допустимый диапазон импульсных (5 мс) синфазных напряжений	600 AC / 1000 DC
Предельно допустимая разница потенциалов между входом и выходом	1000 DC
Коэффициент подавления входного синфазного сигнала на частоте 50 Гц, не менее	86 дБ
Ширина полосы пропускания по уровню -3 дБ, не менее	20 - 32000 Гц
Номинальный коэффициент передачи, при сопротивлении источника 10 Ом	- 0.8 дБ
Неравномерность АЧХ в полосе частот 31.5 Гц - 18 кГц, не более	0.6 дБ
Коэффициент нелинейных искажений (THD) при номинальном уровне сигнала на частоте 1 кГц, не хуже	0.006 %
Физические характеристики
Диапазон рабочих температур	- 35...+ 40 °С
Габаритные размеры	85 х 44 х 38 мм
Вес	0.217 %

Файлы

TR-11ASM Datasheet
TR-11ASM Руководство пользователя
TR-11ASM Паспорт изделия
TR-11ASM Письмо ФАС - изделие не является средством связи

Вес и размеры в упаковке (измерено на складе Global Systems)

Вес	0.5 кг
Высота	6 см
Ширина	7 см
Глубина	15 см
