6V6AB2D система передачи сигнала Opticast артикул: 6V6AB2D

656 957 руб.

(уже с включенным НДС 20%, безнал/нал/карты и др., юр и физ лица)

Получить скидки: от 2 шт

Свободный остаток на складах: уточняется по запросу (или отправьте заказ с сайта)

Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀: от 10 000 руб.
Стоимость доставки по России:⠀⠀⠀⠀: от 350 руб.

Сколько Вам нужно? - + шт

Купить В корзину Получить скидки от 2 шт

Описание

Описание │ Технические характеристики │ Комплект поставки │ Отзывы о товаре

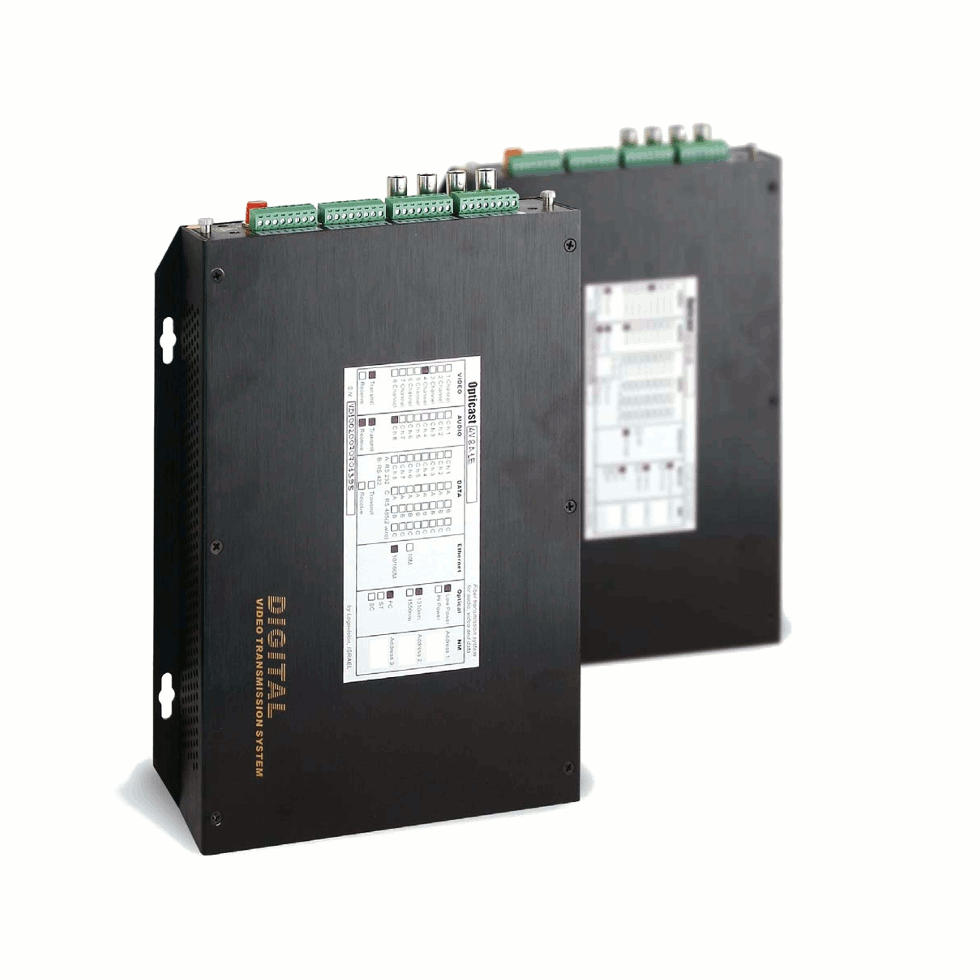

Оригинальная система 6V6AB2D Opticast.

6V6AB2D - предназначена для передачи композитного видеосигнала,аналогового аудио, данных по одному одномодовому оптическому волокну.

Система обеспечивает передачу следующих сигналов:

6 однонаправленных комозитных видеосигнала
6 двунаправленных симметричных аудио сигналов
2 двунаправленный каналах данных

Применение:

В телерадиовещательной области и презентационной отрасли, видеоконференцсвязи и любых других отраслях, где требуется передать сигнал без искажений на большие расстояния.

Приемник и передатчик могут быть выполнены в портативном корпусе из легкого металлического сплава, рэковом корпусе с монтажной высотой 1U и рэковом корпусе с монтажной высотой 4U. Расстояние передачи сигналов от 20 до 100 км (по умолчанию значение составляет 20 км).

Технические характеристики

Рабочая температура	-20 ... +70 °C
Допустимая влажность	< 95%
Тип оптического волокна	9 /125 мкм
Длина волны	1310 /1550 нм
Оптический бюджет	12 дБ
Минимальная входная мощность	-24 дБм
Выходная мощность	-3...-10 дБм
Тип разъема	FC
Количество каналов видео	6
Тип видеосигнала	PAL, SECAM, NTSC
Частота выборок АЦП	16 МГц
Разрядность АЦП	10 бит
Входной сигнал, Vpp	0,5~2
Выходной сигнал, Vpp	1
Полоса пропускания видеосигнала (-3 dB)	8 МГц
Дифференциальное усиление	< 1%
Дифференциальная фаза	< 1°
Отношение сигнал/шум	> 63 дБ
Тип видеоразъема	BNC
Входное сопротивление	75 Ом
Количество каналов аудио	6
Дискретизация	44.1 кГц
Битность кодирования	24 бит
Искажения на номинальном уровне	<0.25 %
Входное сопротивление	600 Ом
Соотношение сигнал/шум	> 85 дБ
Рабочий диапазон частот	20...15000 Гц
Соотношение уровней входного/ выходного аудио сигнала	0 дБ (+6 дБ максимум)
Тип аудиоразъема	Phoenix
Количество каналов данных	2
Коммутация	RS-485/RS-232/RS-422
Поддерживаемые форматы передачи данных	NRZ, NRZI, Manchester, Bi-phase
Тип коннектора	Phoenix
Входное напряжение	210...240 В
Выходное напряжение	12 В

Комплект поставки

приемник
передатчик
два блока питания
инструкция
