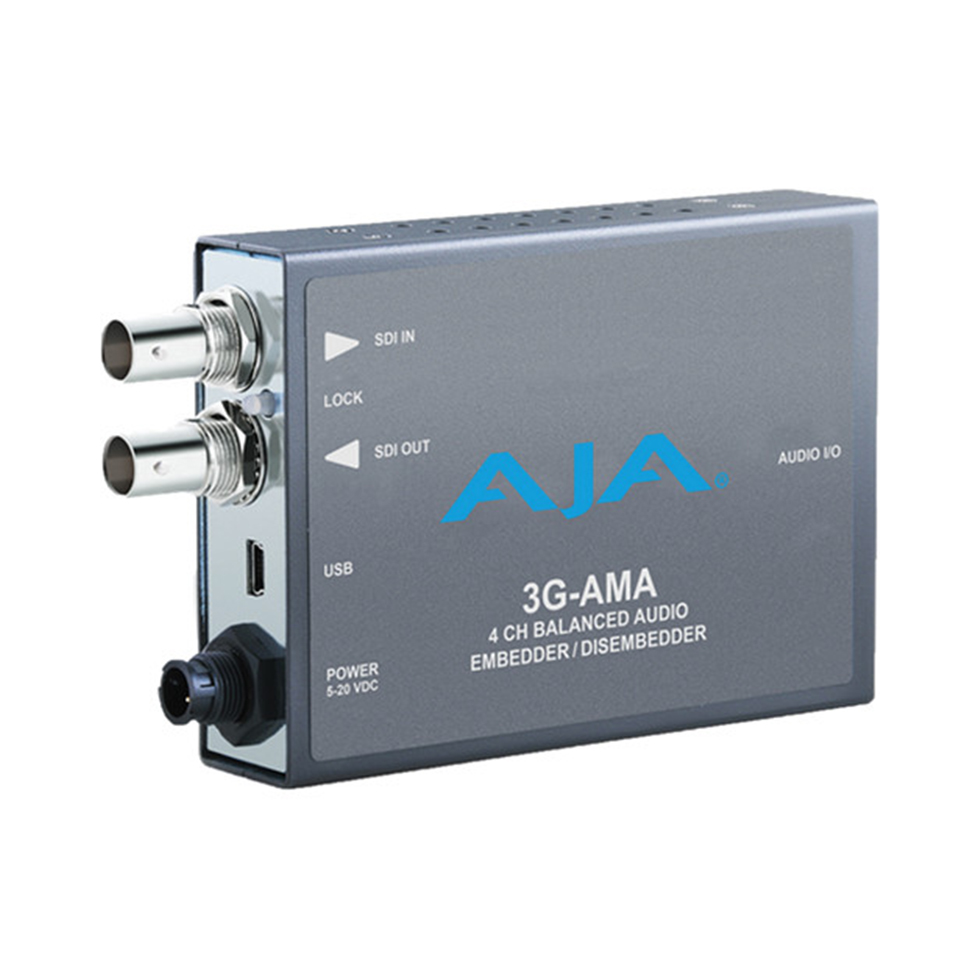

3G-AMA миниконвертер AJA
артикул: 3G-AMA-R0
Свободный остаток на складах: уточняется по запросу (или отправьте заказ с сайта)
- Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀
-
от 10 000 руб.
- Стоимость доставки по России:⠀⠀⠀⠀
-
от 350 руб.
Описание
Оригинальный миниконвертер AJA 3G-AMA
Миниконвертер AJA 3G-AMA представляет собой 4-канальный эмбеддер/деэмбеддер аналогового звука с поддержкой ввода и вывода видеосигнала 3G-SDI с разрешением до 1080p60. Извлечение звука
из SDI-потока и его вывод на четыре аналоговых аудиовыхода всегда активно. Пользователь может настроить эмбедирование звука парными каналами одним из двух способов: либо сквозной трансляцией звука с 3G-SDI-входа, либо его встраиванием в SDI-поток с аналоговых входов, расположенных на интерфейсном кабеле. Уровень аналогового сигнала настраивается пользователем. Миниконвертер AJA 3G-AMA автоматически определяет стандарт входящего сигнала и соответствующим образом настраивает его вывод.
Основные особенности:
- Эмбеддер/деэмбеддер аудиосигнала с поддержкой стандарта 3G-SDI
- 4-канальный вход и выход симметричного аналогового аудиосигнала
- Интерфейсный кабель с разъёмами XLR в комплекте
- Настройка конвертера производится посредством USB-подключения к компьютеру и приложения AJA MiniConfig
- Возможность настройки DIP-переключателями на корпусе конвертера
- Питание 5 — 20 В (DC)
Технические характеристики
|
Видеовходы
|
SDI, 1x BNC
- HD SMPTE 292/296M
- SD SMPTE 259M
- 3G SMPTE 424/425M
|
|
Входные форматы
|
1 x 3Gb SDI (уровень A или B)
- 2048×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- 2048×1080psf 23.98, 24, 25, 29.97, 30
- 1920×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- 1920×1080psf 23.98, 24, 25, 29.97, 30
- 1920×1080i 25, 29.97, 30
- 1280×720p 50, 59.94, 60
1 x 1.5Gb SDI
- 2048×1080p 23.98, 24, 25, 29.97, 30
- 2048×1080psf 23.98, 24, 25, 29.97, 30
- 1920×1080p 23.98, 24, 25, 29.97, 30
- 1920×1080psf 23.98, 24, 25, 29.97, 30
- 1920×1080i 25, 29.97, 30
- 1280×720p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
1 x 270Mb SDI
|
|
Видеовыходы
|
SDI, 1x BNC
|
|
Выходные форматы
|
Выходной видеосигнал представляет собой задержанный и регенерированный входящий сигнал с той же кадровой частотой и прочими неизменными исходными параметрами. При отсутствии входящего видеосигнала выходной сигнал не определяется.
|
|
Задержка видеосигнала
|
Время задержки определялось между входным и выходным разъёмом:
- SD (270 Мбит/с) = 17,2 мкс
- HD (1,5 Гбит/с) = 6,3 мкс
- 3G level A = 3,2 мкс
- 3G level B = 6,1 мкс
|
|
Аудиовходы и выходы
|
- Симметричные аналоговые аудиовходы, один 25-контактный D-разъём типа «мама» на конвертере, 4-канальный вход, 4-канальный выход
- Интерфейсный кабель подключается к 25-контактному D-разъёму на конвертере и имеет следующие разъёмы:
- 4 входных разъёма XLR типа «мама» (AES3 — 110 Ом)
- 4 выходных разъёма XLR типа «папа» (AES3 — 110 Ом)
|
|
Цифровой аудиоконвертер
|
Разрешение — 24 бита
|
|
Поддержка вложенных данных
|
- SMPTE 272M (SD): 20 бит, 48 кГц, с синхронизацией
- SMPTE 299M (3G/HD): 24 бит, 48 кГц, с синхронизацией
- Входящий вложенный звук может быть транслирован на выход в исходном виде, а также может быть удалён или заменён.
- Поддержка до 16 аудиоканалов.
Примечание: для форматов 2048×1080p/psf 29.97 и 30 максимально поддерживается 8 вложенных аудиоканалов.
|
|
Задержка цепи эмбедирования аудиосигнала
|
Время задержки определялось между входным и выходным разъёмом:
|
|
Задержка цепи деэмбедирования аудиосигнала
|
Время задержки определялось между входным и выходным разъёмом:
|
|
Уровни аналогового аудиосигнала
|
Уровни настраиваются через USB-подключение к компьютеру и приложение AJA MiniConfig:
- Pro 1: 0 dBfs = +24 dBu
- Pro 2: 0 dBfs = +18 dBu
- Pro 3: 0 dBfs = +15 dBu
- Consumer 1: 0 dBfs = +12 dBu
|
|
Пользовательское управление
|
- 5 — 20 В (DC)
- Потребляемая мощность 5 Вт
- Необходимо подключение адаптера питания (входит в комплект)
|
|
Питание
|
- 5 — 20 В (DC)
- Потребляемая мощность 5 Вт
- Необходимо подключение адаптера питания (входит в комплект)
|
|
Размеры
|
147×79×25 мм
|
Вес и размеры в упаковке (измерено на складе Global Systems)
|
Вес
|
1.2 кг
|
|
Высота
|
10 см
|
|
Ширина
|
14 см
|
|
Глубина
|
26 см
|
|
