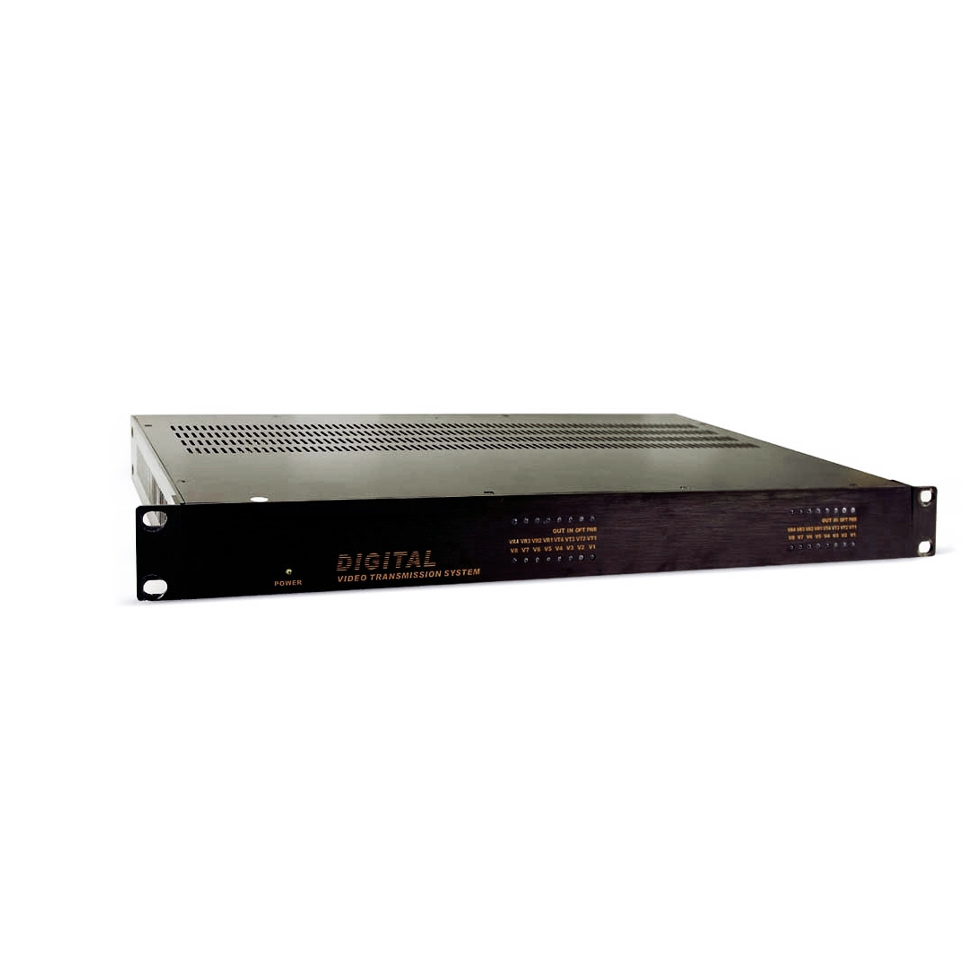

1H1V4AB1E система передачи сигнала Opticast артикул: 1H1V4AB1E

691 996 руб.

(уже с включенным НДС 20%, безнал/нал/карты и др., юр и физ лица)

Получить скидки: от 2 шт

Свободный остаток на складах: уточняется по запросу (или отправьте заказ с сайта)

Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀: от 10 000 руб.
Стоимость доставки по России:⠀⠀⠀⠀: от 350 руб.

Сколько Вам нужно? - + шт

Купить В корзину Получить скидки от 2 шт

Описание

Описание │ Технические характеристики │ Комплект поставки │ Отзывы о товаре

Оригинальная система передачи сигнала 1H1V4AB1E Opticast.

1H1V4AB1E - оптоволоконная система передачи 1 однонаправленного HD-SDI сигнала, 1 однонаправленного композитного видеосигнала, 2 двунаправленных симметричных аудио сигналов и 1 канала Ethernet по 1 одномодовому волокну.

Система обеспечивает передачу следующих сигналов:

1 однонаправленного HD-SDI сигнала ,
1 однонаправленного композитного видеосигнала
4 двунаправленных симметричных аудио сигналов
1 канала Ethernet.

Применение:

В телерадиовещательной области и презентационной отрасли, видеоконференцсвязи и любых других отраслях, где требуется передать сигнал без искажений на большие расстояния.

Приемник и передатчик могут быть выполнены в рэковом корпусе с монтажной высотой 1U и рэковом корпусе с монтажной высотой 4U. Расстояние передачи сигналов от 20 до 100 км (по умолчанию значение составляет 20 км).

Технические характеристики

Рабочая температура	-20 ... +70 °C
Допустимая влажность	< 95%
Тип оптического волокна	9 /125 мкм
Длина волны	1310 /1550 нм
Оптический бюджет	12 дБ
Минимальная входная мощность	-24 дБм
Выходная мощность	-3...-10 дБм
Тип разъема	FC
Количество каналов видео	2
Тип видеосигнала	PAL, SECAM, NTSC
Частота выборок АЦП	16 МГц
Разрядность АЦП	10 бит
Входной сигнал	0,5~2
Выходной сигнал	1
Полоса пропускания видеосигнала (-3 дБ)	8 МГц
Дифференциальное усиление	< 1%
Дифференциальная фаза	< 1°
Отношение сигнал/шум	> 63 дБ
Тип видеоразъема	BNC
Входное сопротивление	75 Ом
Количество каналов аудио	4
Дискретизация	44.1 кГц
Битность кодирования	24 бит
Искажения на номинальном уровне	<0.25 %
Входное сопротивление	600 Ом
Соотношение сигнал/шум	> 85 дБ
Рабочий диапазон частот	20...15000 Гц
Соотношение уровней входного/ выходного аудио сигнала	0 dB (+6 дБ максимум)
Поддерживаемые стандарты цифрового видеосигнала	SMPTE 259M, SMPTE292M, SMPTE297M, SMPTE305M (SDTi), SMPTE310M, SMPTE344M, M26, DVB-ASI
Поддерживаемые скорости передачи данных	от 19,4 Мб/с до 2,97 Гб/с
Уровень сигнала	800 мВ (стандартный)
Нарастание/спад сигнала	900пс
Overshoot	<10% амплитуды
Jitter	<0.2 UI
Входное сопротивление	75 Ом
Тип коннектора	BNC
Входное напряжение	210...240 В
Выходное напряжение	12 В

Комплект поставки

приемник
передатчик
два блока питания
инструкция
