104LN усилитель-распределитель Kramer артикул: 90-0104490

-20%

38 104 руб.

30 483 руб.

(Скидка 7 621 руб. при заказе на сайте от 1 шт)

(уже с включенным НДС 20%, безнал/нал/карты и др., юр и физ лица)

Получить скидки: от 3 шт

Свободный остаток на складах: уточняется по запросу (или отправьте заказ с сайта)

Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀: от 10 000 руб.
Стоимость доставки по России:⠀⠀⠀⠀: от 350 руб.

Сколько Вам нужно? - + шт

Купить В корзину Получить скидки от 3 шт

Описание

Описание │ Технические характеристики │ Комплект поставки

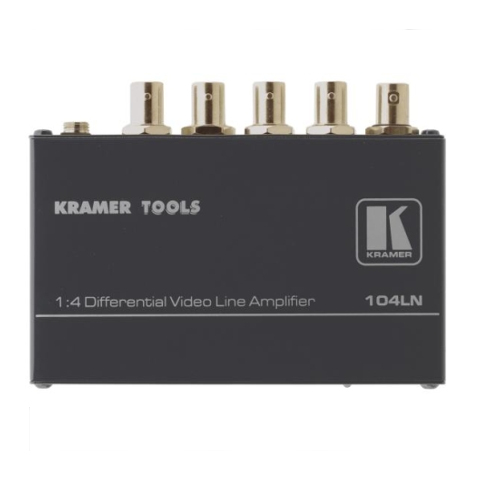

Оригинальный усилитель-распределитель 104LN Kramer.

Kramer 104LN - усилитель-распределитель 1:4 композитных видеосигналов c регулировкой уровня и АЧХ, с дифференц. входом, 423 МГц.

104LN - это новая версия нашего высококачественного линейного усилителя 104L, который объединяет функции видеоусилителя, распределителя и линейного формирователя. 104LN имеет дифференциальный вход, что помогает избавиться от шума, накапливаемого на входном кабеле. Усилитель имеет один композитный вход и 4 идентичных буферизованных выхода, а также удобные регуляторы уровня и частотной характеристики на передней панели. Данные подстроечные элементы (gain и EQ.) слегка утоплены на панели, поэтому настроить их можно с помощью отвертки, регуляторы служат для компенсации потерь сигнала, возникающих при передаче по длинному кабелю. Регулятор уровня служит для настройки общего уровня сигнала, а регулятор частотной характеристики EQ. - для усиления высоких частот, наиболее восприимчивых к помехам. Так как усилитель имеет дифференциальный вход и может работать с длинными кабелями, его можно размещать в любой точке цепи усиления. Благодаря широкой полосе пропускания (более 400 МГц) 104LN сохраняет прозрачность даже при решении наиболее сложных задач. Устройство имеет связь по открытому входу, что обеспечивает наилучшую линейность и точность передачи сигнала.

ВНИМАНИЕ! В некоторых случаях использование дифференциального входа дает обратный эффект, ухудшая качество сигнала на выходе прибора. Это зависит от характера помех, трассы прокладки и длины кабеля и т.д., что трудно оценить заранее, на этапе проектирования системы. В случае наблюдения помех на выходе короткой перемычкой замкните корпус BNC-разъема INPUT с металлическим корпусом прибора. Усилитель поставляется в комплекте с источником питания на 12 В. В случае необходимости может применяться блок питания VA-50P или VA-100P (приобретается дополнительно), который способен обеспечивать питание 6 или 10 устройств Kramer, рассчитанных на 12 В. 104LN относится к семейству Kramer TOOLS - группе высококачественных и компактных приборов с оптимальным соотношением «цена-качество» и широким спектром использования.

Технические характеристики

Входы	Композитный видеосигнал (1 вх.): 1 В, 75 Ом, разъем BNC
Выходы	Композитный видеосигнал (4 вых.): 1 В, 75 Ом, разъемы BNC
Тип входа	Открытый
Полоса пропускания сигнала на уровне -3 дБ	> 423 МГц
Максимальный уровень выходного сигнала	1,6 В (дв. ампл.)
Дифференциальная фаза	0,1°
К-фактор	Менее 0,05%
Отношение сигнал/шум	73,3 дБ
Регулировки	Уровень: от -1,3 до 6 дБ, АЧХ: от 0 до 10,2 дБ
Источник питания	=12 В, 95 мА
Масса	0,3 кг
Габариты (ШГВ)	12 x 7,5 x 2,5 см
Опции	Адаптеры для 19

Комплект поставки

усилитель-распределитель
блок питания
монтажная скоба

Вес и размеры в упаковке (измерено на складе Global Systems)

Вес	0.6 кг
Высота	9 см
Ширина	12 см
Глубина	23 см
