Описание
Оригинальный радиоприемник УКВ-ЧМ и FM диапазонов RX-12FM Les.
RX-12FM предназначен для использования в качестве контрольного приемника сигналов УКВ-ЧМ и FM диапазонов в радиовещательных комплексах.
!!!Данная модель не поддерживает полярную модуляцию!!!
С помощью внешней антенны (подключаемой ко входу "ВЧ") он принимает сигналы частотой 64…108 МГц, модулированные в соответствии с ГОСТ Р 51107-97. Приемник декодирует данные RDS и подаёт на выход несколько типов сигналов: КСС (комплексный стереосигнал) через разъём BNC, аналоговый стерео через два разъёма XLR и цифровой AES3 через один разъём XLR.

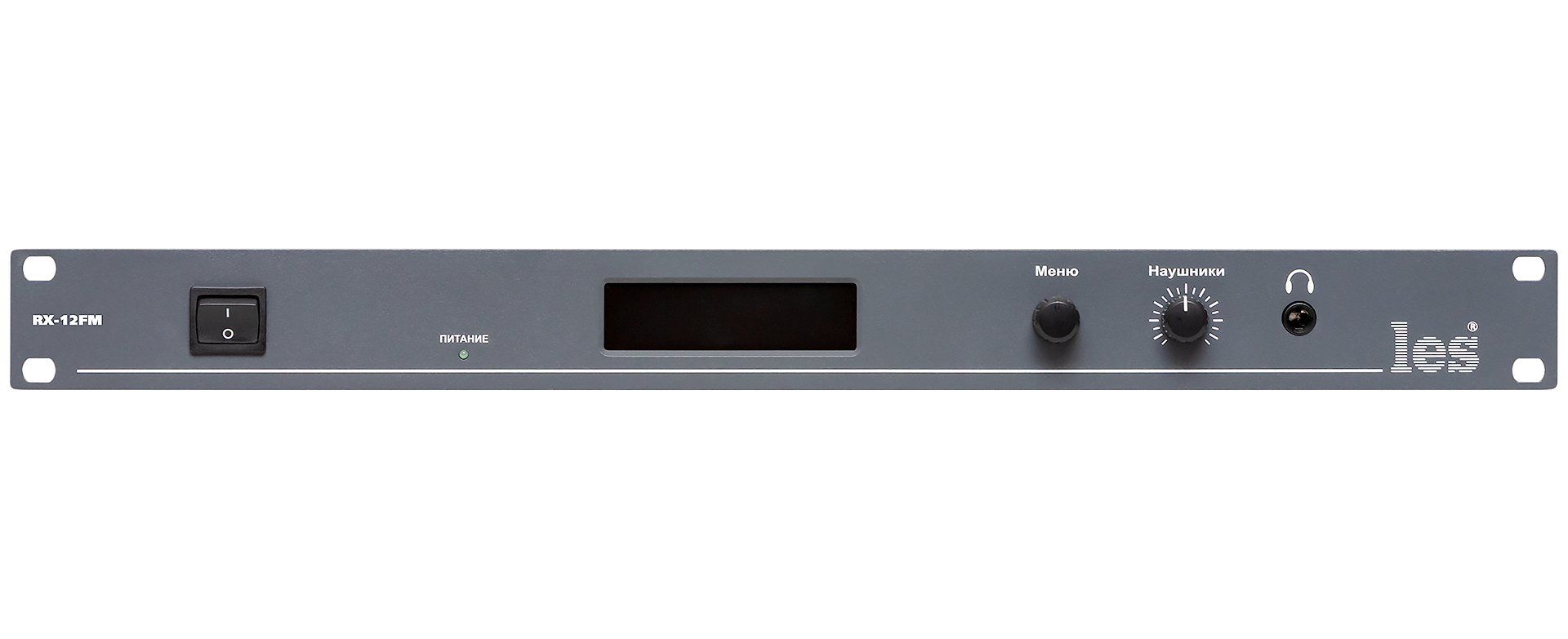

На передней панели приемника установлен OLED дисплей, на котором отображается:
- частота настройки (64…108 МГц);
- уровень девиации;
- уровень ВЧ несущей (+10…80 дБмкВ);
- наличие и значение данных RDS;
- прием стерео или моно;
- наличие (отсутствие) звуковых сигналов на НЧ выходе.
При понижении уровня несущей ниже порогового значения подается звуковой тревожный сигнал и формируется выходной сигнал GPI. При этом выходные звуковые сигналы блокируются – на индикаторе отображается "перечеркнутый динамик".
Удалённое управление приёмником осуществляется по сети "Ethernet" через web-интерфейс.
Обратите внимание: данная модель не поддерживает сигналы с полярной модуляцией, показываемые значения девиации являются оценочными.
Срок гарантии составляет 24 (двадцать четыре) месяца со дня приобретения.
Технические характеристики
Общие характеристики
|
Выходы
|
1 стерео аналоговый симметричный
1 несимметричный аналоговый КСС
1 стерео симметричный цифровой AES/EBU
|
Номинальный уровень выходного сигнала
|
0 dBm, -12 dBfs
|
Частотный диапазон выходных сигналов
|
от 63 Гц до 15 кГц
|
Уровень нелинейных искажений (в наилучшем случае)
|
0.1%
|
Разделение каналов (в наилучшем случае)
|
40 dB
|
Уровень шума (в наилучшем случае)
|
-70 dB
|
Подавление АМ (в наилучшем случае)
|
50 dB
|
Подавление пилота и данных
|
55 dB
|
Разница между каналами – не более
|
±1 dB
|
Входной разъем
|
тип F
|
Диапазон входных ВЧ сигналов
|
от -10 до +80 dBµV
|
Максимальный уровень входных сигналов
|
300 mV
|
Уровень собственных шумов в полосе приема
|
0.5 µV
|
Рабочий диапазон частот
|
64 - 108 МHz
|
Тип выходных разъемов
|
BNC, 3-pin XLR-M
|
Электрические характеристики
|
Напряжение питания
|
100 – 240 V / 12 V 0.3А
|
Потребляемая мощность
|
≤ 10 Вт
|
Тип входного разъёма
|
IEC 60320 C14
|
Физические характеристики
|
Диапазон рабочих температур
|
+5...+40 °С
|
Габаритные размеры (Ш х В х Г)
|
483 х 44 х 82 мм
|
Вес, (кг)
|
1,6
|
