MD-11HDDT устройство ввода DTMF Les
-10%
240 130 руб.
216 117 руб.
(Скидка 24 013 руб. при заказе на сайте от 1 шт)
(уже с включенным НДС 20%, безнал/нал/карты и др., юр и физ лица)
Страна-изготовитель: Россия
Получить скидки: от 2 шт
Свободный остаток на складах: уточняется по запросу (или отправьте заказ с сайта)
- Бесплатная доставка по Москве при заказе: ⠀⠀⠀⠀
-
от 10 000 руб.
Описание

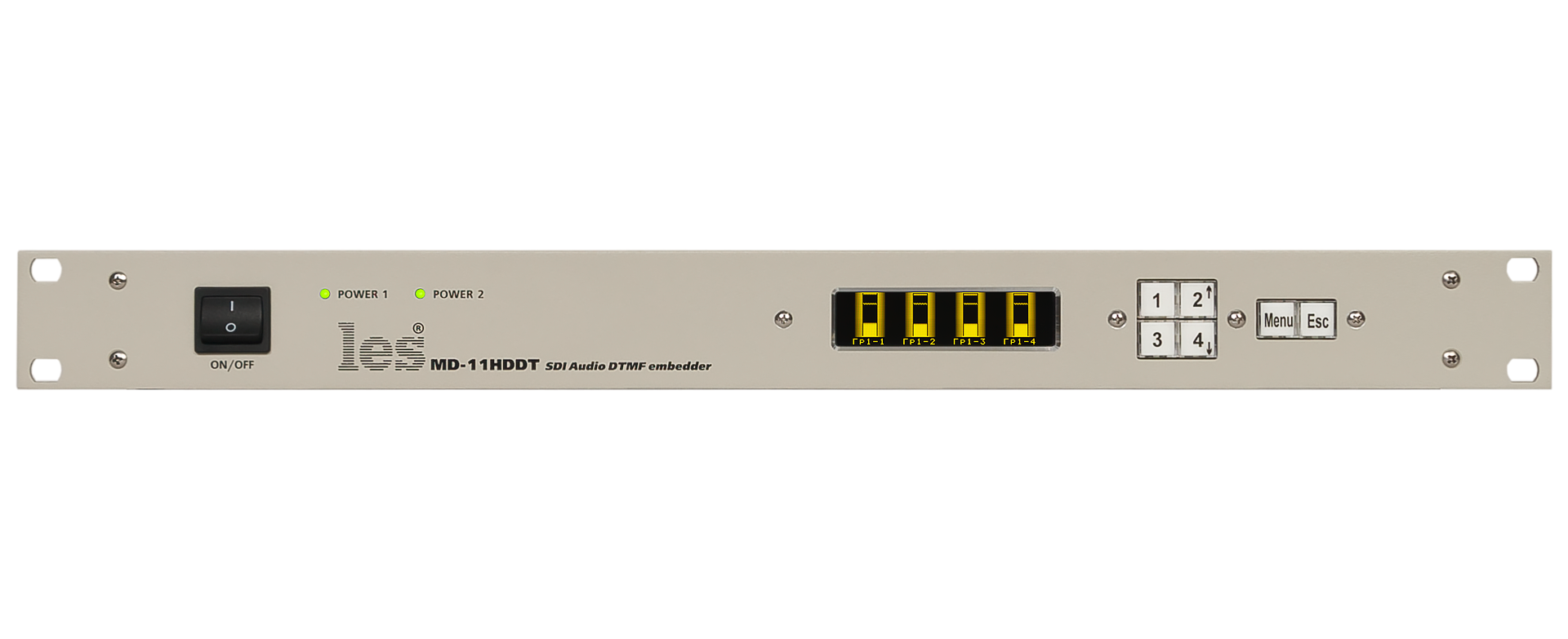

Оригинальное устройство ввода DTMF MD-11HDDT Les.
Устройство (модем) - предназначено для формирования тональных DTMF-сигналов управления 6 символов в трактах телевизионных сигналов, использующих сигналы формата SD/HD SDI. Сформированные DTMF-посылки из нескольких символов вводятся микшированием в каналы звука, эмбеддированного в видеосигнал, проходящий через устройство. Модем может вводить сформированные DTMF-посылки в один любой звуковой пакет HD/SD-SDI сигнала. Для работы модема необходимо наличие хотя бы одного эмбеддированного звукового пакета во входном видеосигнале с хотя бы одним звуком. Исходный звук обрабатывается регулируемым селективным фильтром, ослабляющим частотную область в диапазоне 0.5-2 кГц на 30 дБ в течении периода врезки DTMF-пакета.
Основные особенности:
- Прибор может формировать до 4-х видов пакетов. Запуск вставки пакетов осуществляется - либо по сигналам GPI 1..4, либо по TCP/IP, либо кнопками с передней панели. Количество и содержание символов в каждом из 4-х пакетов программируется как с передней панели, так и через web-интерфейс. Момент формирования пакетов индицируется зеленой подсветкой соответствующей кнопки 1..4.
- На индикаторе прибора показываются уровни 4-х проходящих звуковых сигналов выбранного пакета.
- Все настройки удобно выполнять по сети, через web-интерфейс, параметры доступа можно сбросить DIP-переключателем на задней панели.
- Выбираются: номер звукового пакета, номера звуков для ввода, уровень DTMF-посылок, длительности каждой посылки и паузы между ними, содержимое каждого из 4-х видов пакетов - от одного до шести символов.
- Прибор принимает один входной сигнал HD/SD-SDI после кабеля длиной до 200 м (типовое значение), выдавая 3 выходных сигнала - 1 копию входного после коррекции кабеля и 2 копии выходного сигнала с введенными DTMF-посылками. Прибор не содержит релейного обходы, все выходные сигналы исчезают при пропадании питания.
- Питание осуществляется двумя независимыми блоками питания в горячем резерве от двух сетевых вводов напряжения 100-240В AC. Для нормальной работы прибора достаточно подачи сетевого напряжения на любой один вход. Управление модемом MD-11HDDT осуществляется как с помощью кнопок, расположенных на передней панели, так и по сети Ethernet или сигналами GPI – от четырех кнопок без фиксации.
- Срок гарантии составляет 24 (двадцать четыре) месяца со дня приобретения.
Технические характеристики
Видео вход
|
Поддерживаемые форматы сигнала
|
HD/SD-SDI
|
Количество входов
|
1
|
Тип разъемов
|
BNC
|
Тип входа
|
с общей землёй
|
Входное сопротивление
|
75 Ом
|
Максимальный джиттер входного сигнала
|
0,12 UI
|
Видео выход
|
Количество выходов без DTMF меток
|
1
|
Количество выходов с DTMF метками
|
2
|
Выходное сопротивление
|
75 Ом
|
Номинальный размах сигнала в пике
|
800 мВ
|
Тип разъемов
|
BNC
|
Видео тракт, общие
|
Максимальная длина корректируемого кабеля типа Belden 8281 (1.5 Гбит)
|
200 м
|
Вид тракта
|
цифровой, с коррекцией и восстановлением несущей
|
Электрические характеристики
|
Напряжение питания
|
110 - 230 Вт
|
Потребляемая мощность
|
10 Вт
|
Количество блоков питания
|
2
|
Физические характеристики
|
Диапазон рабочих температур
|
+ 5...+ 40 °С
|
Габаритные размеры (Ш х В х Г)
|
483 х 44 х 123 мм
|
Вес
|
2 кг
|
Файлы
MD-11HDDT Руководство пользователя
MD-11HDDT Паспорт изделия
Вес и размеры в упаковке (измерено на складе Global Systems)
Вес
|
0.5 кг
|
Высота
|
8 см
|
Ширина
|
20 см
|
Глубина
|
24 см
|
|
