Описание
Оригинальный сумматор-разветвитель DS-2168ASK Les.

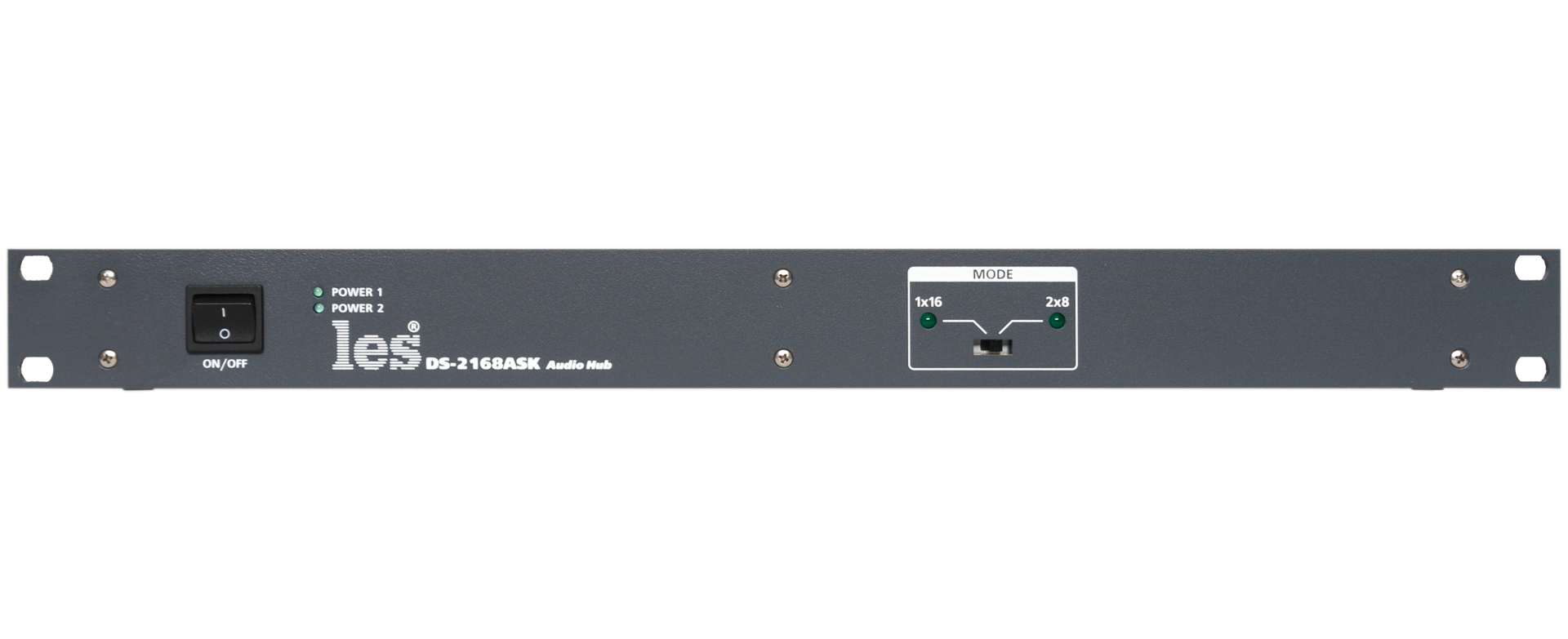

Сумматор-разветвитель DS-2168ASK предназначен для приема-передачи звуковых аналоговых сигналов в системах интеркома на 8 и 16 абонентов. Прибор обеспечивает раздачу одного симметричного звукового сигнала на 16 выходов или 2-х сигналов на 8 выходов каждый, а также суммирование либо 16 независимых сигналов, либо 2х групп по 8 сигналов. Режим работы выбирается переключателем на передней панели.
Электронные «плавающие» дифференциальные входы и выходы полностью эквивалентны трансформаторным, обеспечивают широкий диапазон выходных сигналов при низком уровне искажений. Единственное ограничение, накладываемое электронными входными и выходными цепями - ограниченный диапазон напряжений между землями источников, усилителя и приемников сигнала (не более +10В).
Питание осуществляется от двух блоков питания для питания от двух независимых фидеров.
Срок гарантии составляет 24 (двадцать четыре) месяца со дня приобретения.
Технические характеристики
Количество входов/выходов
|
1/16 или 2х2/8
|
Напряжение питания
|
230 ± 10% В
|
Диапазон рабочих температур
|
+5...+40 °С
|
Потребляемая мощность, не более
|
6 Вт
|
Габаритные размеры (Ш х В х Г)
|
483 х 44 х 120 мм
|
Вес
|
2,2 кг
|
Тракт звука
|
Формат сигналов
|
симметричный
|
Тип входа
|
электронный, дифференциальный
|
Тип выхода
|
электронный, дифференциальный «плавающий»
|
Тип разъемов (по входу/по выходу)
|
RJ-45
|
Входное сопротивление
|
600 Ом
|
Выходное сопротивление, не более
|
60 Ом
|
Номинальный уровень входного сигнала
|
+0 (0,775 В) дБм
|
Максимальный уровень выходного сигнала на нагрузке 600 Ом
|
+ 20 (7,75 В) дБм
|
Допустимый диапзон синфазных напряжений
|
±10 В
|
Коэффициент подавления входного синфазного сигнала на частоте 100 Гц, не менее
|
80 дБ
|
Постоянная составляющая на выходе, не более
|
50 мВ
|
Номинальный коэффициент передачи
|
0 дБ
|
Неравномерность АЧХ в рабочей полосе частот (20 Гц - 20 кГц), не более
|
±0,2 дБ
|
Коэффициент нелинейных искажений
|
0,006 %
|
Предельно допустимое напряжение на всех входах и выходах
|
12 В
|
