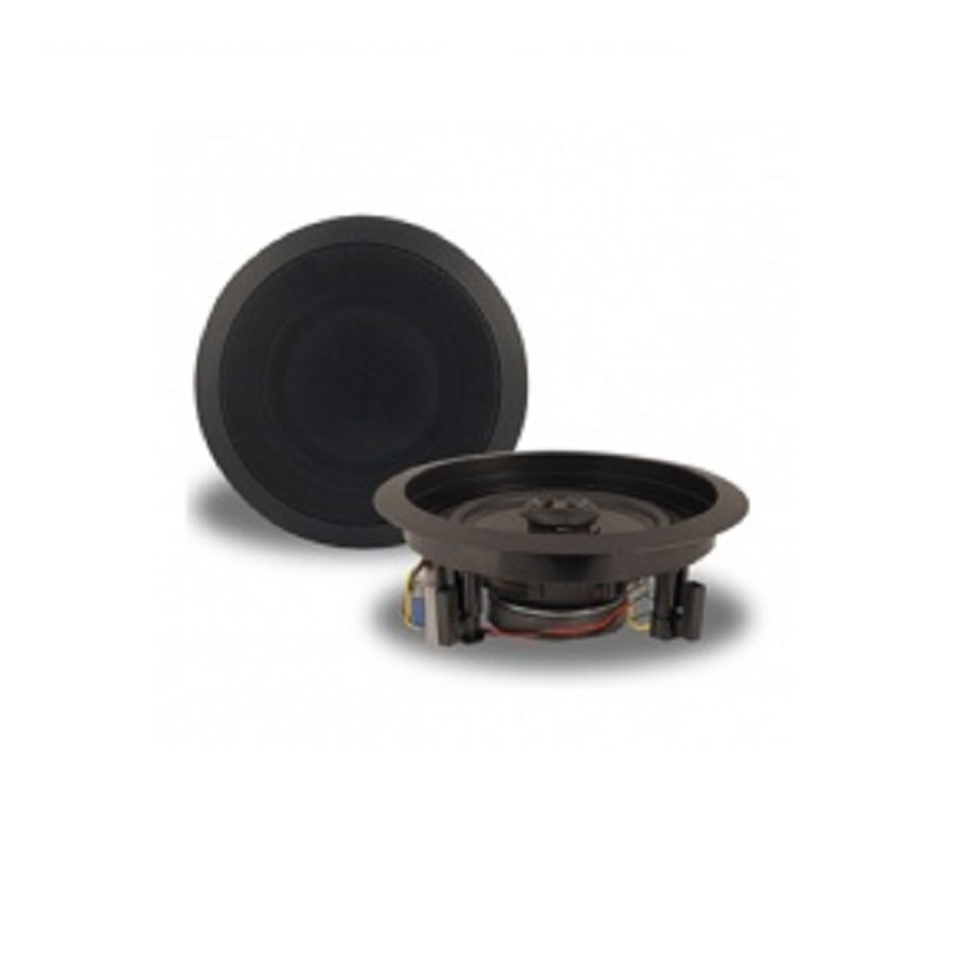

CM20T-BL встраиваемый громкоговоритель Biamp          артикул: 911.1543.900

Оригинальный встраиваемый громкоговоритель CM20T-BL Biamp.

CM20T-BL потолочный двухполосный громкоговоритель, может работать как в 100В трансляционных линиях 20 - 10 - 5 - 2,5 Вт, так и при подключении на 16 Ом (60 Вт). Громкоговоритель выполнен из ABS пластика, белого цвета, металлическая решетка. НЧ диффузор 6,5" из полипропилена, купольный ВЧ диффузор 1” из шелка. CM20T-BL может с высоким качеством передавать как речевые, так и музыкальные программы.

Монтаж
Кабель акустической линии присоединяется к клеммной колодке громкоговорителя. Громкоговоритель устанавливается в подвесной потолок при снятой решетке. Три фиксатора громкоговорителя изначально должны быть повернуты внутрь, не создавая помех для утопления корпуса громкоговорителя в монтажное отверстие. Фиксаторы поворачиваются наружу при первом повороте трех винтов связанных с фиксаторами. При дальнейшем закручивании винтов, фиксаторы прижимают корпус громкоговорителя к потолочной панели. После закрепления корпуса громкоговорителя установите на место защитную решетку.

Подключение громкоговорителя к усилителю
При подключении к 100В трансляционной линии, выберите отвод трансформатора на клеммной колодке громкоговорителя (подписаны), который соответствует мощности, на которую вы хотите подключить акустическую систему. Модель CM20T-BL может подключаться на 20, 10, 5 и 2,5 Вт. Суммарная мощность всех акустических систем не должна превышать мощность самого усилителя или канала усилителя, если усилитель многоканальный. Например, к усилителю 120 Вт можно подключить не более 12-ти 10 Вт громкоговорителей, или как на картинке выше, при подключении нескольких CM20T-BL на разные отводы трансформатора (мощности), их суммарная мощность все равно должна оставаться меньше мощности усилителя.

При подключении громкоговорителя на 16 Ом, (используются усилители с низкоомными выходами), акустическая система подключается в обход трансформатора, фактически напрямую к динамической головке. К усилителю с выходом 4 Ом (минимально возможная нагрузка) на канал можно подключить по 4 громкоговорителя на каждый из каналов или по 2-3 громкоговорителя на канал к усилителю с минимально возможной нагрузкой 6 Ом на канал.

Варианты:

• CM20T - встраиваемый громкоговоритель Biamp, цвет белый
