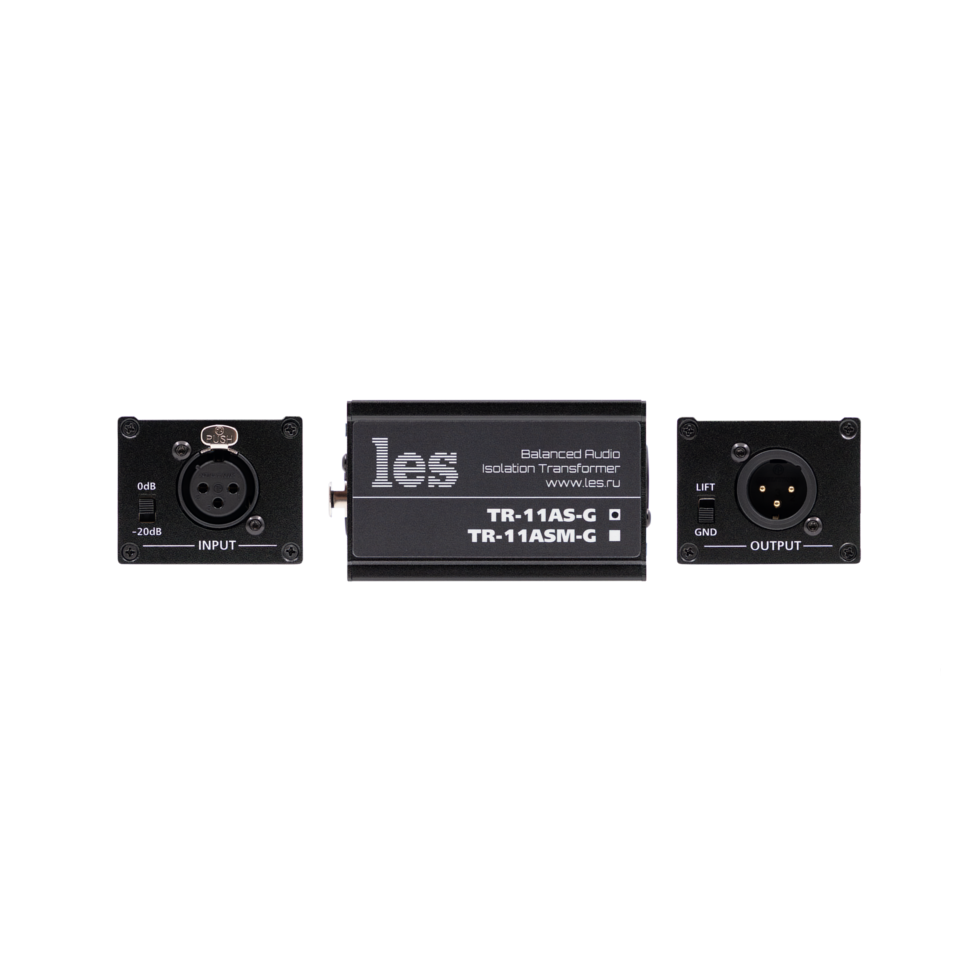

Оригинальный трансформатор TR-11AS-G Les

Изолирующий трансформатор TR-11AS-G предназначен для разрыва цепей земли в линиях симметричного аналогового звукового сигнала линейного уровня. Входные и выходные разъемы типа XLR расположены с разных сторон корпуса («на проход»).

Тумблер "GND-LIFT" соединяет (GND) или разъединяет (LIFT) экран у выходного разъёма. Для обеспечения минимального уровня помех в полностью заземленной системе экраны должны быть соединены. Однако, в некоторых случаях (например, при подключении к незаземленному оборудованию) может возникнуть необходимость разъединения экранов одного или нескольких каналов.

Тумблер "0dB, -20dB" позволяет ослабить входной сигнал на -20dB или пропустить без изменения, если переключен в положение 0dB.

Применение изолирующих трансформаторов необходимо во всех случаях наличия значительных разностей напряжения или возможных бросков потенциала между землями приемника и источника сигналов. Трансформаторная развязка позволяет разорвать земляной контур, предотвращая попадание наводки сетевой частоты и ее гармоник в полезный сигнал. Также рекомендуется применение трансформаторной развязки в случае сложной топологии земли, например, при многоточечном заземлении комплекса оборудования. Однако, сама по себе трансформаторная развязка не устраняет фон и помехи, попадающие в сигнал по причине плохого экранирования, нарушения симметрии линий или магнитных наводок на элементы тракта.
При использовании трансформаторной развязки частотные свойства линии зависят от согласования выхода прибора. Ровная АЧХ обеспечивается при сопротивлении нагрузки в диапазоне 150-750 Ом.

Технические характеристики

Аудио вход
Количество входов	1
Формат звуковых сигналов	аналоговый, симметричный
Тип входа	трансформаторный
Тип разъемов	XLR female
Номинальное выходное сопротивление источника, (Ом)	10 - 600
Номинальный уровень входного сигнала, (dBu / В)	0 / 0.775
Максимально допустимый уровень входного сигнала, (dBu / В)	+ 10 / 2.451
Ослабление входного сигнала, (dB)	+ 0 / -20
Аудио выход
Количество выходов	1
Формат звуковых сигналов	аналоговый, симметричный
Тип выхода	трансформаторный
Тип разъемов	XLR male
Номинальное входное сопротивление приемника, (Ом)	600
Общие характеристики
Предельно допустимый диапазон импульсных (5 мс) синфазных напряжений, (В)	600 AC / 1000 DC
Предельно допустимая разница потенциалов между входом и выходом, (В)	1000 DC
Коэффициент подавления входного синфазного сигнала на частоте 50 Гц, не менее, (дБ)	86
Ширина полосы пропускания по уровню -3 дБ, не менее, (Гц)	20 - 32000
Номинальный коэффициент передачи, при сопротивлении источника 10 Ом, (дБ)	- 0.8
Неравномерность АЧХ в полосе частот 31.5 Гц - 18 кГц, не более, (дБ)	0.6
Коэффициент нелинейных искажений (THD) при номинальном уровне сигнала на частоте 1 кГц, не хуже, (%)	0.006
Физические характеристики
Диапазон рабочих температур, (°С)	+ 5...+ 40
Габаритные размеры (Ш х В х Г), (мм)	50 х 40 х 83
Вес, (кг)	0.17
Упаковка
Габаритные размеры (Ш х В х Г), (мм)	175 х 115 х 60
Вес брутто, (кг)	0,25
