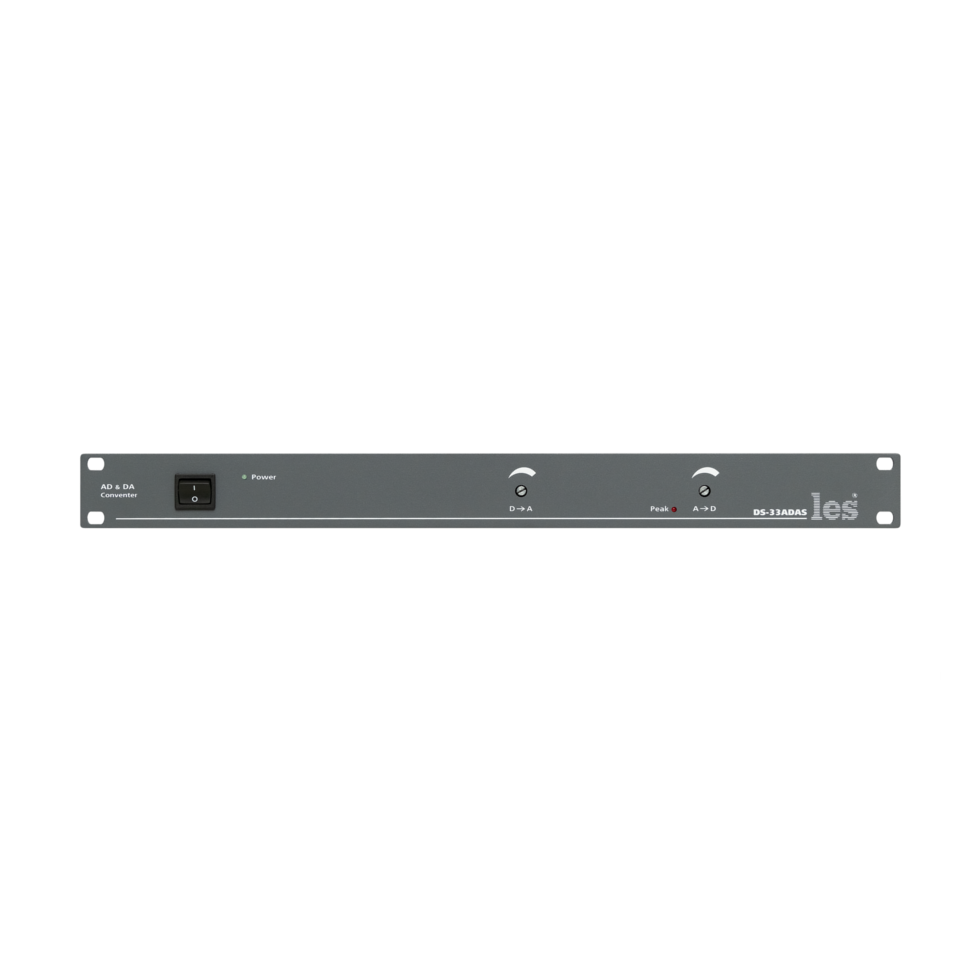

Оригинальный преобразователь DS-33ADAS Les

DS-33ADAS состоит из 2-х независимых преобразователей звуковых сигналов. Один преобразует аналоговые стереосигналы в цифровой AES/EBU, второй - сигнал AES/EBU в аналоговые.

Для аналоговых сигналов предусмотрено два типа входов и выходов: симметричные на разъёмах 3-pin XLR и несимметричные на разъёмах RCA. Выбор входа производится DIP-переключателем, который расположен на задней панели устройства. Цифровые входы и выходы также 2-х типов: симметричные на разъёмах 3-pin XLR и несимметричные на разъёмах BNC.

На симметричные и несимметричные выходы каждого из преобразователей подаётся одинаковый сигнал, можно подключать нагрузку одновременно к обоим выходам.

Каждый из преобразователей имеет регулятор уровня для аналогового сигнала, регуляторы расположены на передней панели устройства. У цифро-аналогового преобразователя регулировка производится по выходу, в диапазоне ±10dB. У аналого-цифрового преобразователя регулировка производится по входу, в диапазоне ±7dB. Для индикации максимально допустимого уровня аналогового сигнала, подаваемого на АЦП, рядом с регулятором расположен светодиод «Peak». Светящийся индикатор «Peak» информирует о перегрузке АЦП, предупреждая о возможном искажении выходного AES/EBU сигнала.

Входы цифро-аналогового преобразователя выполнены по схеме с трансформаторной гальванической развязкой. На входы можно подавать сигналы AES/EBU любой раз-рядности. Выходные сигналы аналого-цифрового преобразователя могут иметь частоту дискретизации 48 кГц или 96 кГц. Частота выходного сигнала выставляется из программы управления. Выходной сигнал автономно асинхронен и не ведётся от внешней синхронизации.

Технические характеристики

Цифро-аналоговый преобразователь (входы)
Стандарт входных сигналов	AES/EBU (симметричный/несимметричный)
Количество симметричных входов	1
Тип разъёма симметричного входа	3-pin XLR female
Сопротивление симметричного входа, (Ом)	110
Количество несимметричных входов	1
Тип разъёма несимметричного входа	BNC
Сопротивление несимметричного входа, (Ом)	75
Тип цифрового входа	дифференциальный, трансформаторный
Размах входного сигнала, (В)	0.2 - 7
Максимально допустимая перегрузка (длительность импульса до 5мкс), (В)	200
Допустимая частота дискретизации входного сигнала, (кГц)	32 – 96
Допустимая разрядность входного сигнала, (бит)	8 - 24
Цифро-аналоговый преобразователь (выходы)
Стандарт выходных сигналов	аналоговый (симметричны/несимметричный)
Количество симметричных выходов	2
Тип разъёмов симметричного выхода	3-pin XLR male
Сопротивление симметричного выхода, не более, (Ом)	60
Максимальный уровень выходного симметричного сигнала, (дБм)	+ 22
Количество несимметричных выходов	2
Тип разъёмов несимметричного выхода	RCA
Сопротивление несимметричного выхода, не более (Ом)	100
Максимальный уровень выходного несимметричного сигнала, (дБм)	+ 14
Постоянная составляющая на выходе, не более, (мВ)	25
Диапазон регулировки коэффициента усиления по выходу, (дБ)	± 10
Аналого-цифровой преобразователь (входы)
Стандарт входных сигналов	аналоговый (симметричны/несимметричный)
Тип входа	дифференциальный, электронный
Количество симметричных входов	2
Тип разъёма симметричного входа	3-pin XLR female
Сопротивление симметричного входа, не менее, (Ом)	600
Номинальный уровень входного симметричного сигнала, (дБм)	0 (0,775 В)
Количество несимметричных входов	2
Тип разъёма несимметричного входа	RCA
Сопротивление несимметричного входа, не менее (кОм)	10
Номинальный уровень входного несимметричного сигнала, (дБм)	- 10
Диапазон регулировки коэффициента усиления по входу, (дБ)	± 7
Аналого-цифровой преобразователь (выходы)
Стандарт выходных сигналов	AES/EBU (симметричный/несимметричный)
Тип выхода цифровых сигналов	дифференциальный, трансформаторный
Частота дискретизации выходного сигнала, (кГц)	48 / 96 (выбирается программно)
Разрядность выходного сигнала (бит)	24
Количество симметричных выходов	1
Тип разъёма у симметричного выхода	3-pin XLR male
Сопротивление симметричного выхода, (Ом)	110
Количество несимметричных выходов	1
Тип разъёма у несимметричного выхода	BNC
Сопротивление несимметричного выхода, (Ом)	75
Электрические характеристики
Напряжение питания, (В)	100 - 240
Количество блоков питания	1
Потребляемая мощность, не более, (Вт)	≤ 10
Тип входного разъёма	IEC 60320 C14
Физические характеристики
Габаритные размеры (Ш х В х Г), (см)	51 х 5,5 х 25,3
Объём, (м³)	0,007
Вес брутто, (кг)	2
