PL10 контроллер Allen&Heath   

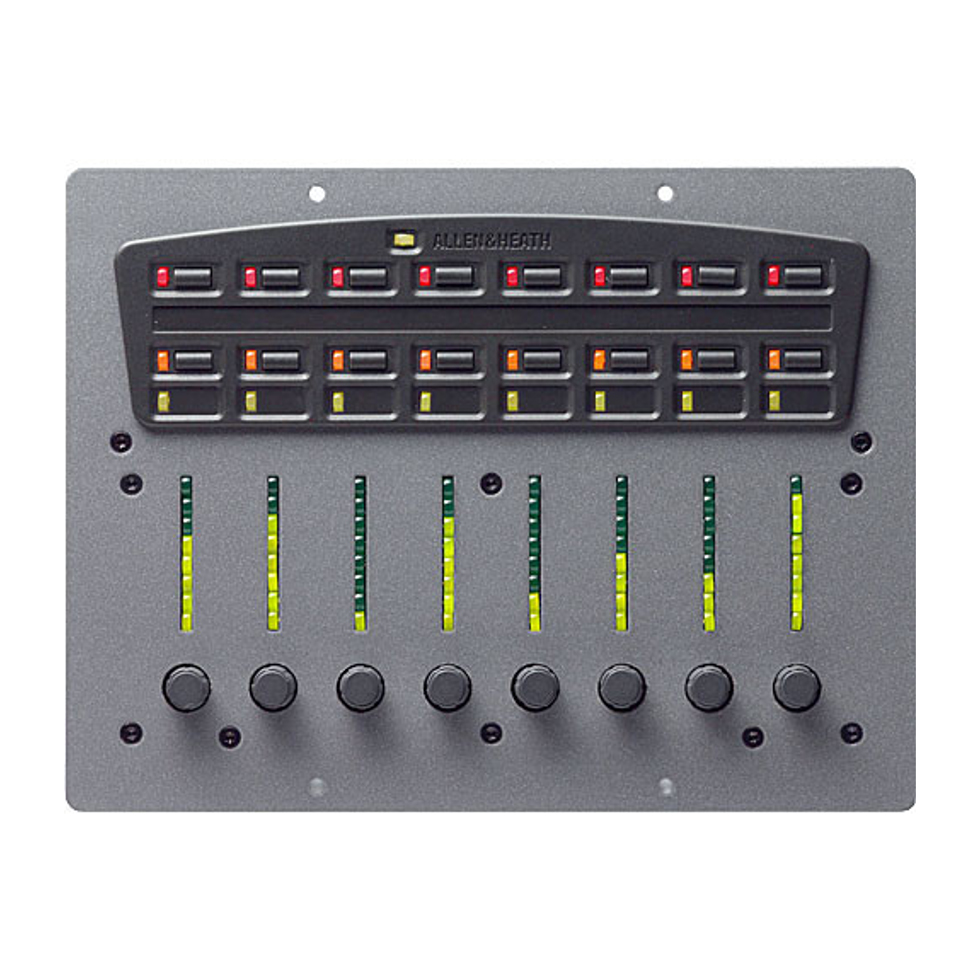

Оригинальный контроллер PL10 Allen&Heath.

PL10 - представляет собой компактный микшерный интерфейс с 8 поворотными энкодерами и светодиодными лестничными дисплеями, позволяющими смешивать живые события в системе iDR. Он идеально подходит для создания и управления выходным соединением групп точек. PL-10 может быть назначен для чтения и настройки различных миксов, поскольку светодиоды показывают уровни, управляемые устройством iDR. Устройство может быть ручным или смонтированным на фланце на столе или стене. Поскольку PL-10 имеет кодеры, а не фейдеры, он может реагировать на изменения уровней, сделанные другими контроллерами.PL-10 дополняет широкий спектр устройств дистанционного управления, доступных для процессорных систем микширования звука iDR-4 и iDR-8. Он предлагает альтернативу контроллеру фейдера PL-6 с тем преимуществом, что пользовательские настройки могут быть сохранены и вызваны без необходимости физического перемещения элементов управления к новым настройкам. Его можно установить в цоколе или на заказ, или использовать отдельно стоящую конструкцию. Шаблон резки деталей предоставляются для индивидуального применения. PL-10 взаимодействует с последовательным портом Allen & Heath PL-Anet. Несколько модулей PL-10 могут быть последовательно соединены вместе с другими устройствами PL-Anet с помощью кабеля CAT5. Предусмотрен терминатор для подключения к последнему устройству в цепи. Функции управления и индикации PL-10 программируются с помощью программного обеспечения iDR System Manager. Место предусмотрено рядом с элементами управления для пользовательской маркировки.

PL-10 идеально подходит в качестве удаленного микшерного контроллера, например, в качестве простой микшерной панели, управляемой оператором, в установленной звуковой системе или в качестве персонального музыкального контроллера для микшера для наушников. Установщик может запрограммировать устройство в соответствии с требованиями приложения, обеспечивая степень контроля, необходимую для повседневного оператора.
8 Поворотные энкодеры могут быть настроены индивидуально для непрерывного управления входом, выходом, группой, уровнем пересечения или уровнем контроля. Минимальные и максимальные диапазоны могут быть установлены. Каждый поворотный энкодер имеет 8 светодиодов, отображающих положение управления.

16 Переключатели, расположенные как два на поворотный энкодер, могут быть сконфигурированы как комбинации повышения / понижения уровня, переключения приглушения звука, переключения полярности, выбора аудиомонитора или вызова предустановок. 24 светодиодных индикатора, расположенных по три на каждый фейдер, могут быть настроены как комбинации 3-х цветных индикаторов сигнала, состояния приглушения звука, канала при индикации, определения уровня или предустановки 3-цветного светодиодного индикатора. Элементы управления могут быть отключены, если не требуется. Один трехцветный светодиодный индикатор состояния отображает состояние питания и связи PLAnet. Пользовательские ярлыки могут быть установлены в предоставленных углубленных областях (13 х 7 мм).
