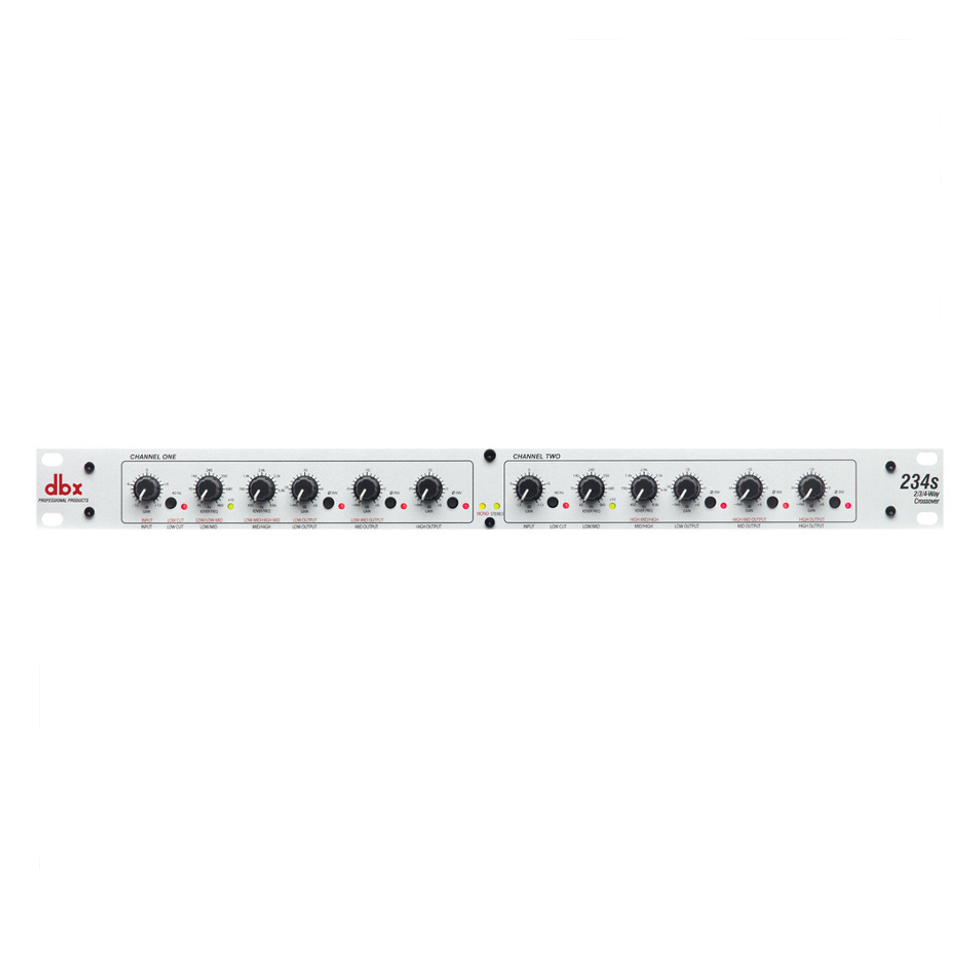

234S кроссовер DBX                                           артикул: F1950

Оригинальный кроссовер 234S DBX.

Подключение и расположение селекторов
Данная модель оборудована дифференциалными балансными входами и выходами на 1/4-дюймовых TRS-разъемах.

Кроссовер DBX 234S снабжен селектором режима «3 стереополосы/4 монополосы». Визуальный контроль за работой устройства обеспечивается двумя зелеными индикаторами, которые находятся на лицевой панели.

Для того чтобы предотвратить случайный сбой настроек во время работы, который в большинстве случаев является неисправимым, основные элементы управления были вынесены на задние панели. Здесь же расположили селекторы, с помощью которых будет осуществляться выбор частотных диапазонов для каждого из каналов, включая визуальный контроль за активностью функции Х10, и выходные гнезда моносуммы низких частот.

Особенности работы: фильтры и режим Х10
Фильтр Linkwitz-Riley (с характеристиками 24 дБ/1 октава) является профессиональным мировым стандартом. Именно его реализовали в DBX 234S. Кроме того на каждом канале есть регулятор чувствительности +/- 12 дБ и отдельный обрезной фильтр 40 Гц, который удаляет низкочастотные помехи.
Стоит отметить, что низко-и высокочастотные входы каждого канала данной модели оборудованы переключателями фазы, регуляторами выходного уровня и отключения канала, позволяющими осуществить настройку до +6 дБ.

Когда используется система в трехполосном стереорежиме, частота кроссовера может быть выше, чем 960 Гц. В такой ситуации нужно активизировать переключатель Х10. Он изменит режим работы селектора DBX 234S с частоты в диапазоне 45 Гц-960 Гц на диапазон 450 Гц – 9 600 Гц. Все остальные селекторы частоты останутся такими же.

Функция суммирования низкой частоты
Если Вы работаете с системой, использующей моно-сабвуфер, не забывайте активировать функцию суммирования низкой частоты, которая расположена на тыльной панели DBX 234S. После активации переключателя будет выполнено суммирование НЧ на левом и правом выходах.

Возможность переключать полярность
У каждого входа, расположенного на передней панели, есть переключатель реверса полярности. Если динамики будут находиться не в фазе, то частотная характеристика всей системы будет нарушена, особенно на низких частотах. Также сигналы не в фазе приведут к так называемой «комб-фильтрации» на высоких частотах.

Именно поэтому DBX 234S снабдили переключателем полярности – он будет особенно полезен, когда Вам понадобится сделать точную настройку акустической системы на пиковое значение. Когда будет выполняться реверс полярности выхода, на кроссовере активизируется светодиодный переключатель.
